Рисунок 4-7.

Примечание:

Максимальная величина допуска на притирку не должна превышать 0,2 мм.

2. Газораспределительные клапаны.

(1).  Проверить  правильность  установки  клапанов.  В  случае  необходимости  притереть
клапанное гнездо.

(2). Если толщина кромки клапана меньше предельно допустимого минимального значения,
заменить клапан новой деталью. (См. рисунок 4-8).

Стандартное значение:

  Впускные клапаны: 0,35 мм.
  Выпускные клапаны: 1,85 мм.

Минимальное допустимое значение:

  Впускные клапаны: 0,85 мм.
  Выпускные клапаны: 1,35 мм.

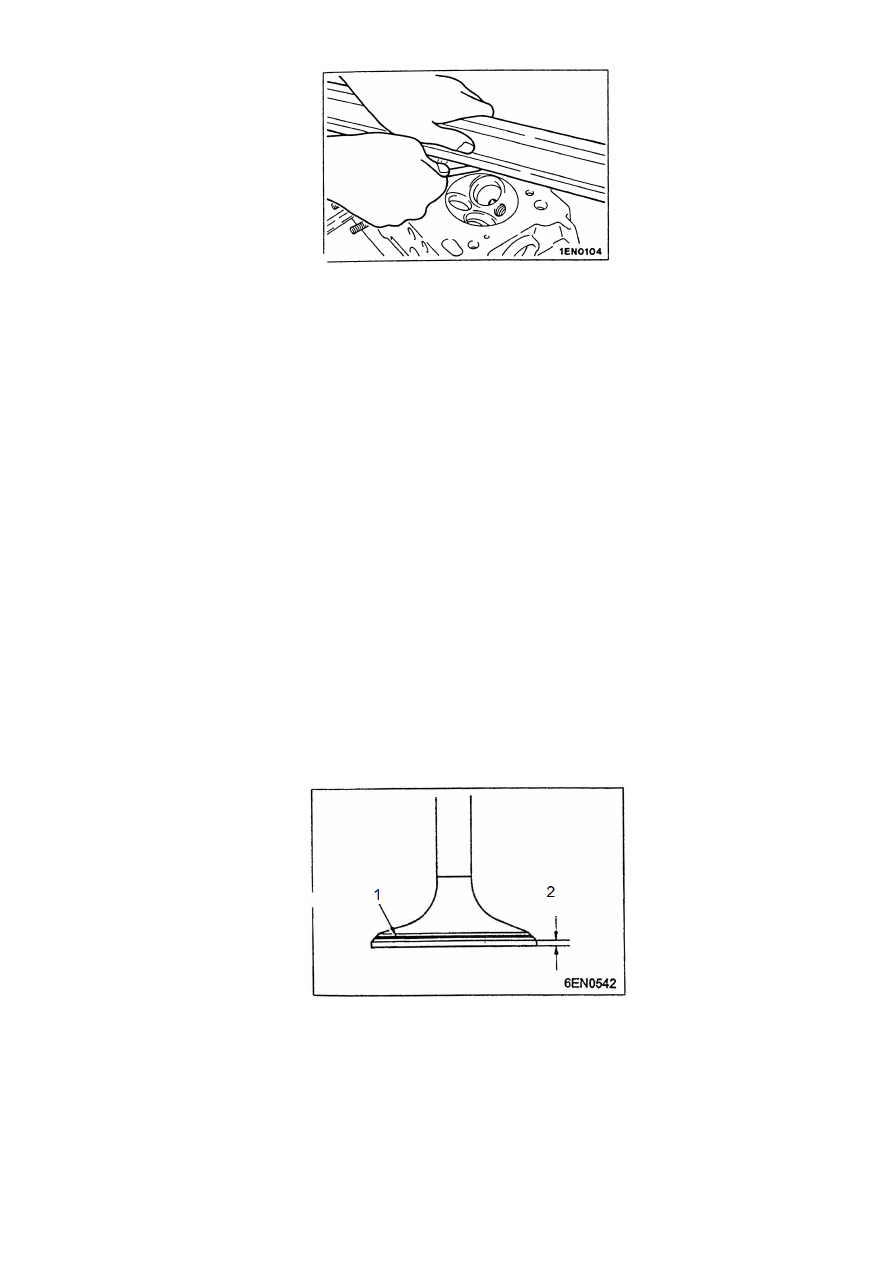

Рисунок 4-8.

1. Линия совмещения. 2. Толщина кромки клапана.

(3).  Измерить  длину  клапана.  Если  она  меньше  предельно  допустимого  минимального
значения, заменить клапан новой деталью.

Стандартное значение:



96

  Впускные клапаны: 111,56 мм.
  Выпускные клапаны: 114,71 мм.

Минимальное допустимое значение:

  Впускные клапаны: 111,06 мм.
  Выпускные клапаны: 114,21 мм.

  (4). Проверить и отрегулировать клапанный зазор.

Запустите  двигатель,  дать  ему  поработать  в  течение  нескольких  минут,  пока  температуры
жидкости в системе охлаждения не поднимется до 80-90°C.

Выкрутить все свечи зажигания.

Снять крышку клапанного механизма.

Поворачивать  коленчатый  вал  по  часовой  стрелке  до  совмещения  разъема  ремня  с
треугольным сечением с меткой “T” на шкале синхронизации.

Слегка  пошевелить  коромысла  клапанов  цилиндров  1  и  4  рукой,  убедиться,  что
соответствующие  поршни  находятся  в  верхней  мертвой  точке.  Если  присутствует  зазор  как
для  впускных,  так и  для  выпускных  газораспределительных  клапанов,  соответствующие  им
поршни находятся в положении верхней мертвой точки.

Когда поршень цилиндра 1 находится в положении верхней мертвой точки, можно измерять и
регулировать клапанный зазор коромысел с контурной стрелкой. Когда поршень цилиндра 4
находится  в положении  верхней  мертвой  точки,  можно  измерять  и  регулировать  клапанный
зазор коромысел со сплошной стрелкой.

Измерить величину клапанного зазора.

Если величина клапанного зазора не соответствует требованиям, ослабить контрящую гайку
и поворачивать регулировочный болт, одновременно измеряя зазор нутрометром.

Стандартные значения.

Температура окружающей среды (°C)

Клапаны

0-15

15-25

25-40

Прогретый
двигатель

Впускные

0,12±0,03

мм

0,14±0,33

мм

0,16±0,03

мм

0,20 мм

Выпускные

0,17±0,03

мм

0,19±0,03

мм

0,21±0,03

мм

0,25 мм



Примечание:

Один  градус  увеличения  температуры  окружающей  среды  соответствует  увеличению
клапанного зазора на 0,0018 мм.

Закрутить  регулировочный  болт  с  помощью  отвертки;  затянуть  контрящую  гайку  до
рекомендованного крутящего момента.

Повернуть  коленчатый  вал  на  360°  и  совместить  паз  шкива  ремня  с  меткой  “T”  на  шкале
синхронизации.



97

Установить крышку клапанного механизма.

Установить свечи зажигания.

3. Клапанные пружины.

(1).  Измерить  высоту  клапанной  пружины.  Если  она  меньше  предельно  допустимого
минимального значения, заменить пружину новой деталью.

  Стандартное значение: 50,87 мм.
  Минимальное допустимое значение: 50,37 мм.

(2).  Измерить  перпендикулярность  клапанной  пружины.  Если  она  превышает  предельно
допустимое максимальное значение, заменить пружину новой деталью. (См. рисунок 4-9).

  Стандартное значение: 2°
  Максимальное допустимое значение: 4°

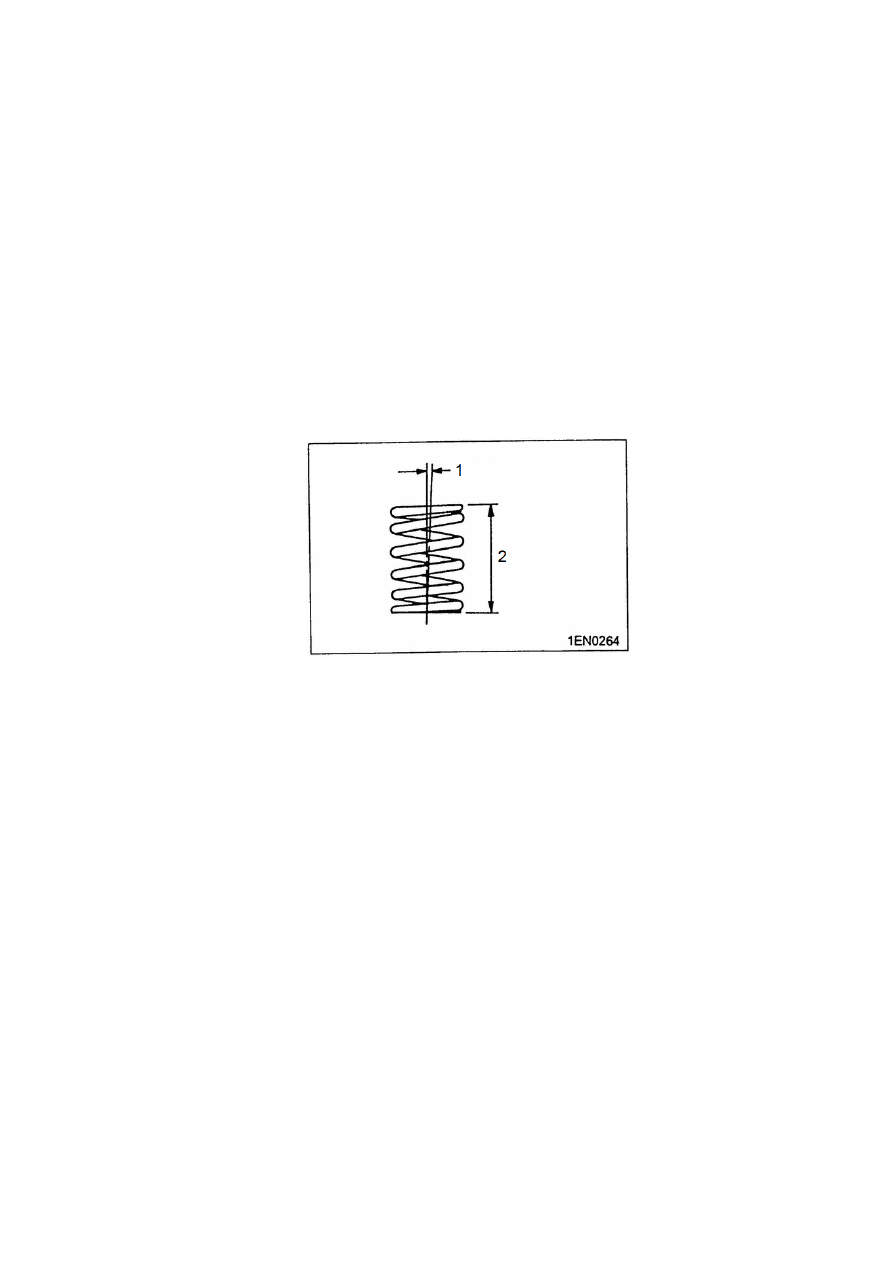

Рисунок 4-9.

1. Перпендикулярность. 2. Высота.

4. Клапанные втулки.

Измерить величину зазора между втулкой и штоком клапана. Если она превышает предельно
допустимое  максимальное  значение,  заменить  клапанную  втулку,  шток  клапана  или  обе
детали. (См. рисунок 4-10).

Стандартное значение:

  Впускные клапаны: 0,020-0,036 мм.
  Выпускные клапаны: 0,030-0,045 мм.

Максимальное допустимое значение:

  Впускные клапаны: 0,10 мм.
  Выпускные клапаны: 0,15 мм.



98

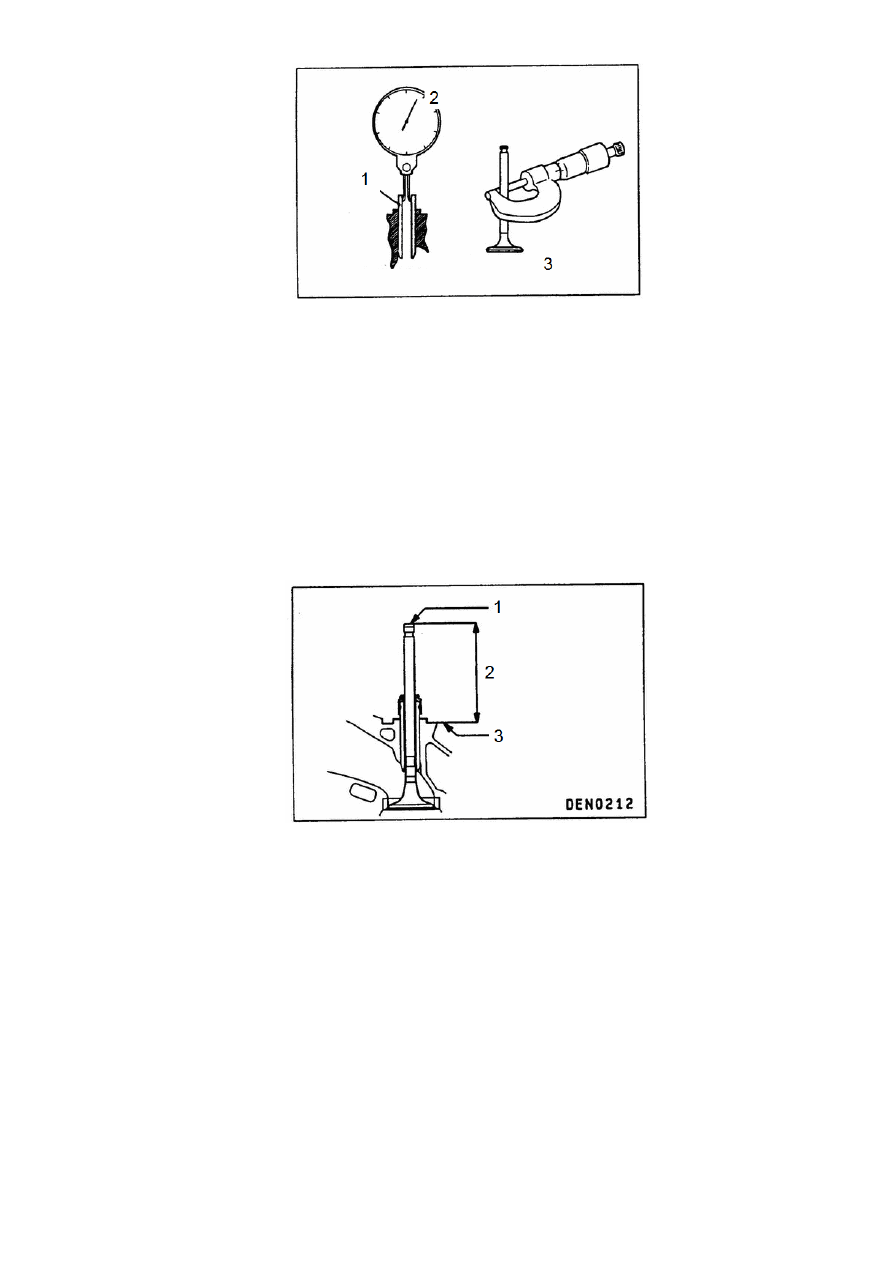

Рисунок 4-10.

1. Клапанная втулка. 2. Измерить внутренний диаметр клапанной втулки.

3. Измерить наружный диаметр штока клапана.

5. Клапанные седла.

1). Установка клапана.

Измерить  длину  выступающей  части,  как  показано  на  рисунке  4-11.  Если  она  превышает
предельно  допустимое  максимальное  значение,  заменить  клапанное  седло  новой  деталью.
(См. рисунок 4-11).



Рисунок 4-11.

1. Вершина клапана. 2. Длина выступающей части. 3. Клапанное седло, клапанная пружина.

Стандартное значение:

  Впускные клапаны: 53,21 мм.
  Выпускные клапаны: 54,10 мм.

Максимальное допустимое значение:

  Впускные клапаны: 53,71 мм.
  Выпускные клапаны: 54,60 мм.

2). Правила подгонки клапанного седла.

(1).  Перед  притиркой  седла  клапана  проверить  зазор  между  втулкой  и  штоком  клапана.
