Рисунок 3-44.

1. Шатун. 2. Поршень. 3. Поршневой палец.

b). Рассчитать величину L по следующей формуле:

              (A-C) - (B-D)

L＝      ----------------

                        2

c).  Вставить  толкатель  (специальный  ремонтный  инструмент)  в  поршневой  палец,
зафиксировать втулку A (специальный ремонтный инструмент).

d).  При  установке  поршня  и  шатуна  метки  передней  стороны  должны  быть  обращены  в
одном направлении.

e). Смазать наружную поверхность поршневого пальца моторным маслом.

f).  Постепенно  запрессовать  втулку  A,  поршневой  палец  и  толкатель  в  поршень  с  передней
стороны.

g).  Закрутить  втулку  B  во  втулку  A.  Стандартная  величина  зазора  между  втулками  B  и  A
равна L+3 мм. (См. рисунок 3-45).

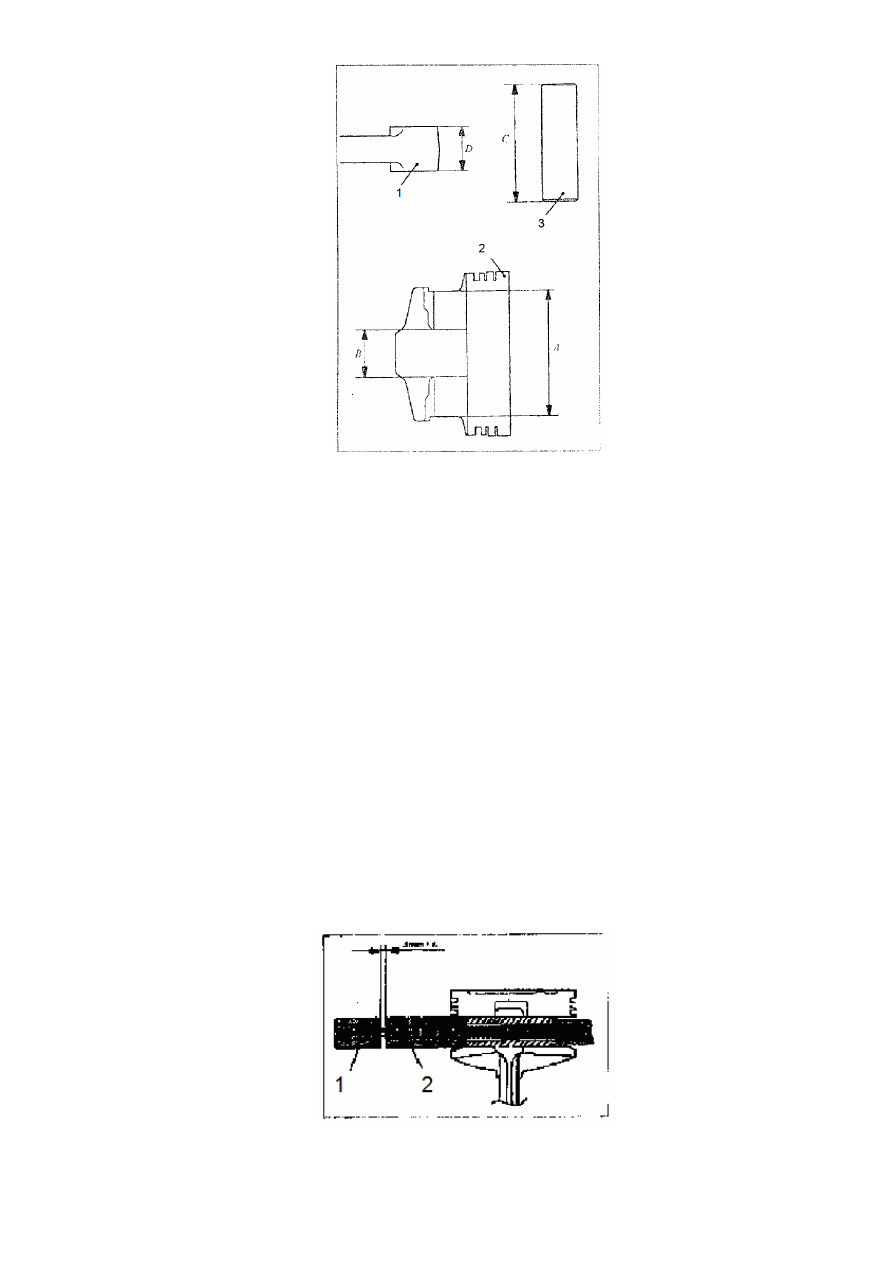

Рисунок 3-45.



80

1. Втулка B. 2. Втулка A.

h). Положить поршень и шатун на гнездо передней стороной вниз. (См. рисунок 3-46).

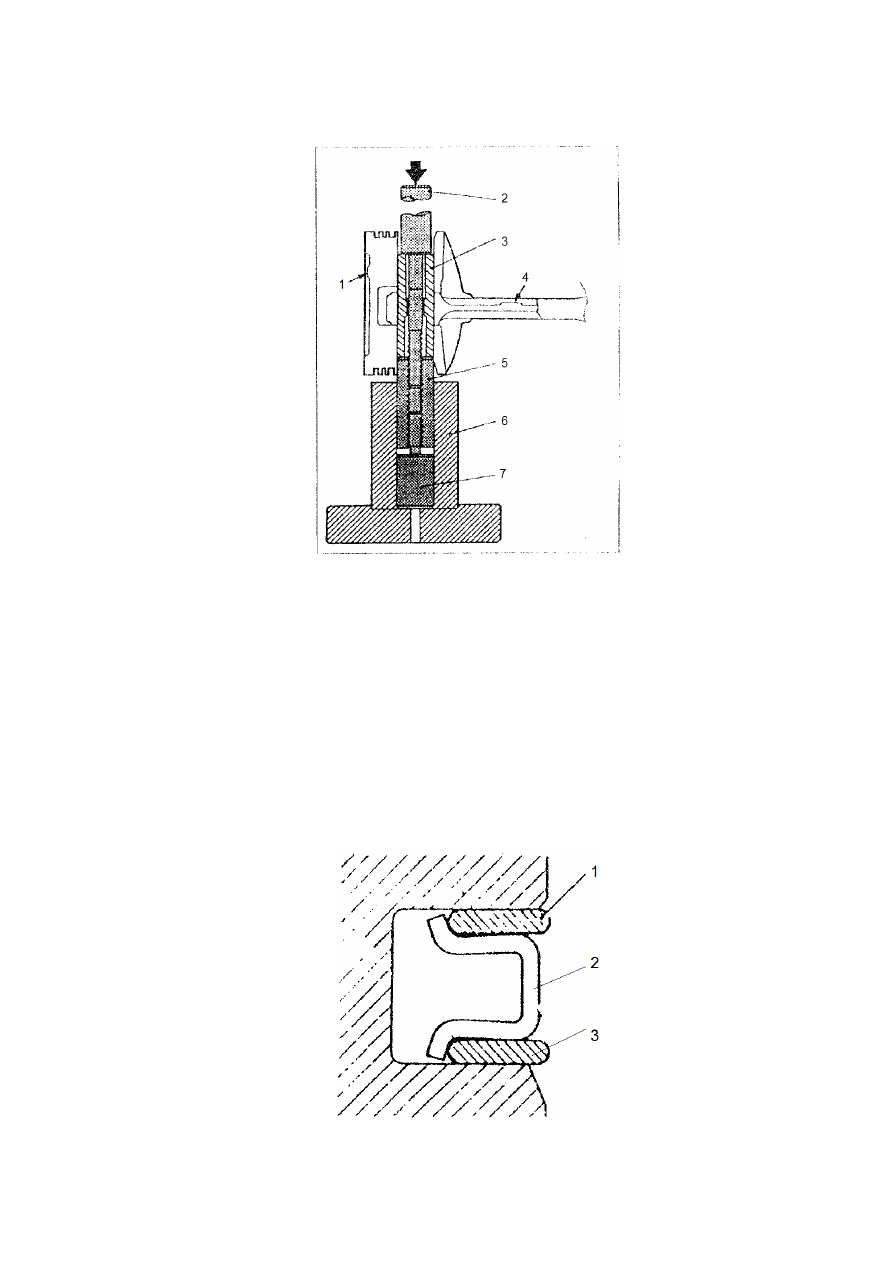

Рисунок 3-46.

1. Метка передней стороны. 2. Толкатель. 3. Поршневой палец. 4. Метка передней стороны. 5. Направляющая

втулка A. 6. Опора. 7. Направляющая втулка B.

i).  Вставить  поршневой  палец  с  помощью  пресса.  Если  давление  при  запрессовывании
превышает  максимально  допустимую  величину,  заменить  поршневой  палец  с  поршнем,
шатун или обе части.

Максимальное допустимое давление нагрузки: 1000±500 кгс.

(2). Маслоудерживающее кольцо.

a). Установить сначала прокладочное кольцо, затем стальные кольца (верхнее и нижнее). (См.
рисунок 3-47).



Рисунок 3-47.

1. Стальное кольцо (верхнее). 2. Прокладочное кольцо. 3. Стальное кольцо (нижнее).



81



Примечание:

Прокладочное  кольцо  и  стальное  кольцо  могут  быть  установлены  в  обоих  направлениях.
Верхнее и нижнее стальные кольца являются взаимозаменяемыми деталями. Цветные метки
для различных размеров прокладочных и стальных колец.

Размер

Цвет

Стандартный

Отсутствуе
т

Увеличенный  0,50
мм

Синий

Увеличенный  1,00
мм

Желтый



b). Установка стального кольца. Вставить сначала один конец стального кольца в поршневой
паз, затем    вручную вставить остальную часть кольца. (См. рисунок 3-48).



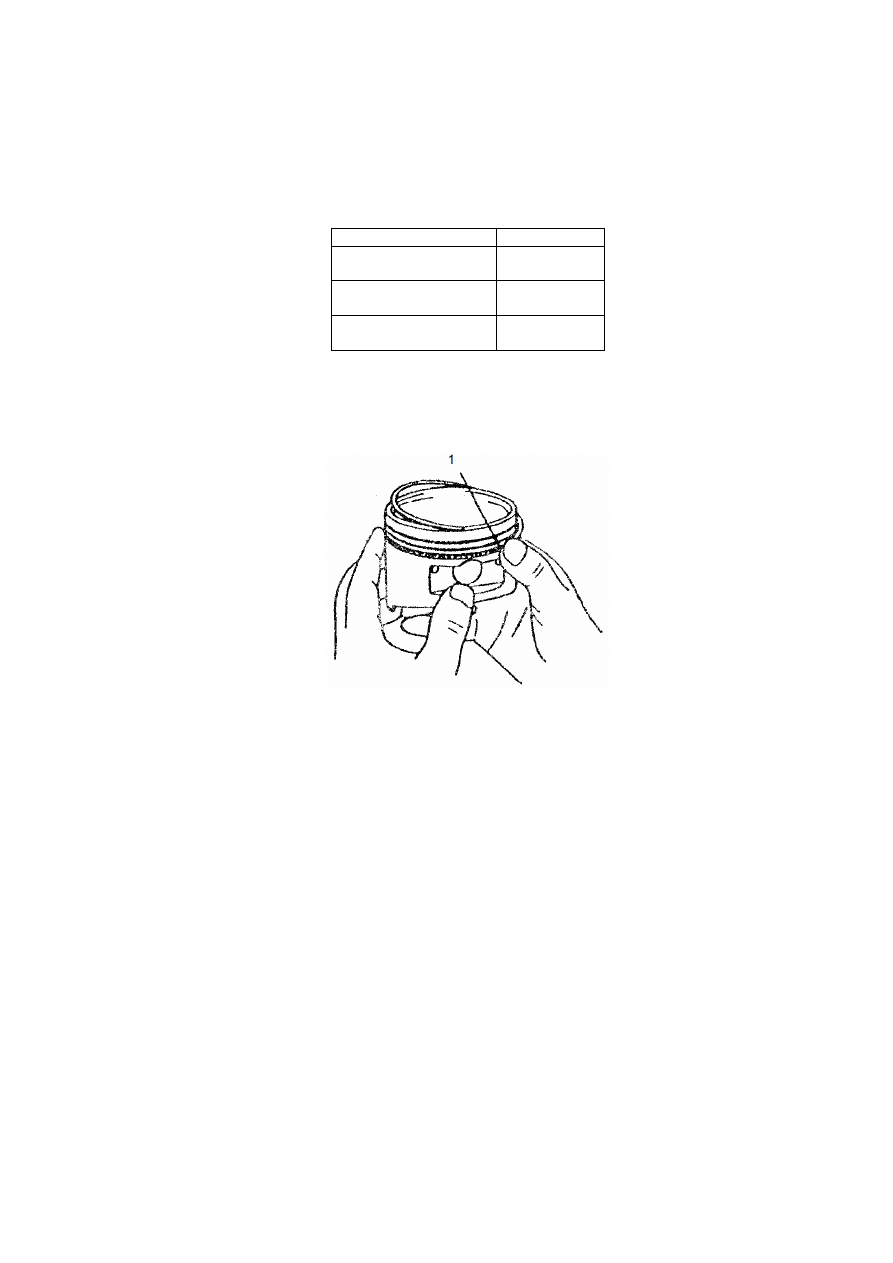

Рисунок 3-48.

1. Один конец стального кольца.

Примечание:

Не применять кольцерасширитель во избежание повреждения стального кольца.

c). После завершения установки стальное кольцо должно свободно вращаться как по часовой
стрелке, так и против часовой стрелки.

(3). Первое и второе поршневое кольцо.

Для  установки поршневых колец воспользоваться кольцерасширителем. Метка должна быть
обращена в верхнюю сторону (к вершине поршня). (См. рисунок 3-49).



82



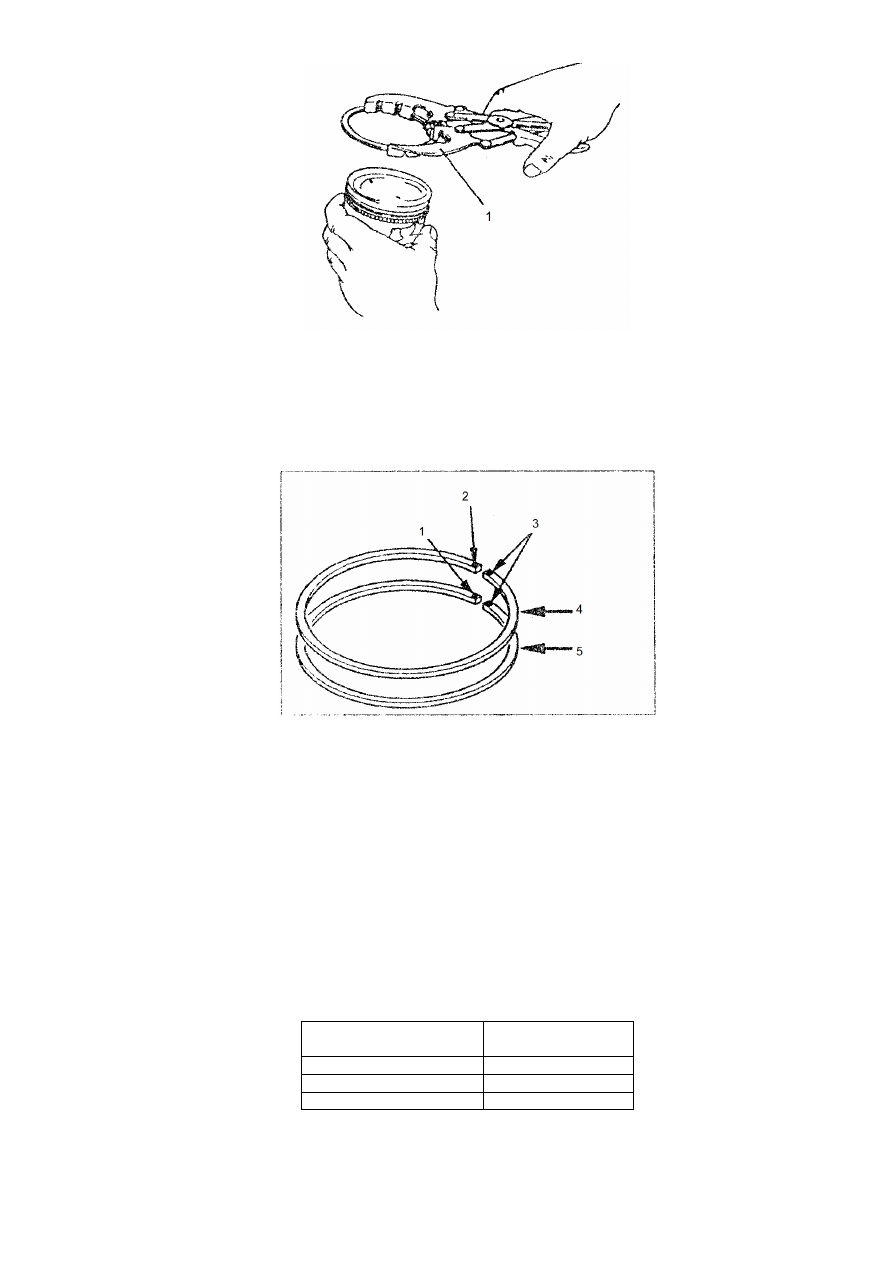

Рисунок 3-49.

1. Кольцерасширитель.

Метки на поршневых кольцах: (См. рисунок 3-50).



Рисунок 3-50.

1. Метка 2T. 2. Метка 1T. 3. Метка размера. 4. Первое поршневое кольцо. 5. Второе поршневое кольцо.

Значение меток:

“1T”: Первое поршневое кольцо.

“2T”: Второе поршневое кольцо.



Маркировка размеров:

Размер

Маркировка

размера

Стандартный

Отсутствует

Увеличенный 0,50 мм  50
Увеличенный 1,00 мм  100
