4). Коромысла клапанов и распределительный вал. (См. рисунок 3-21).

Демонтаж и установка.

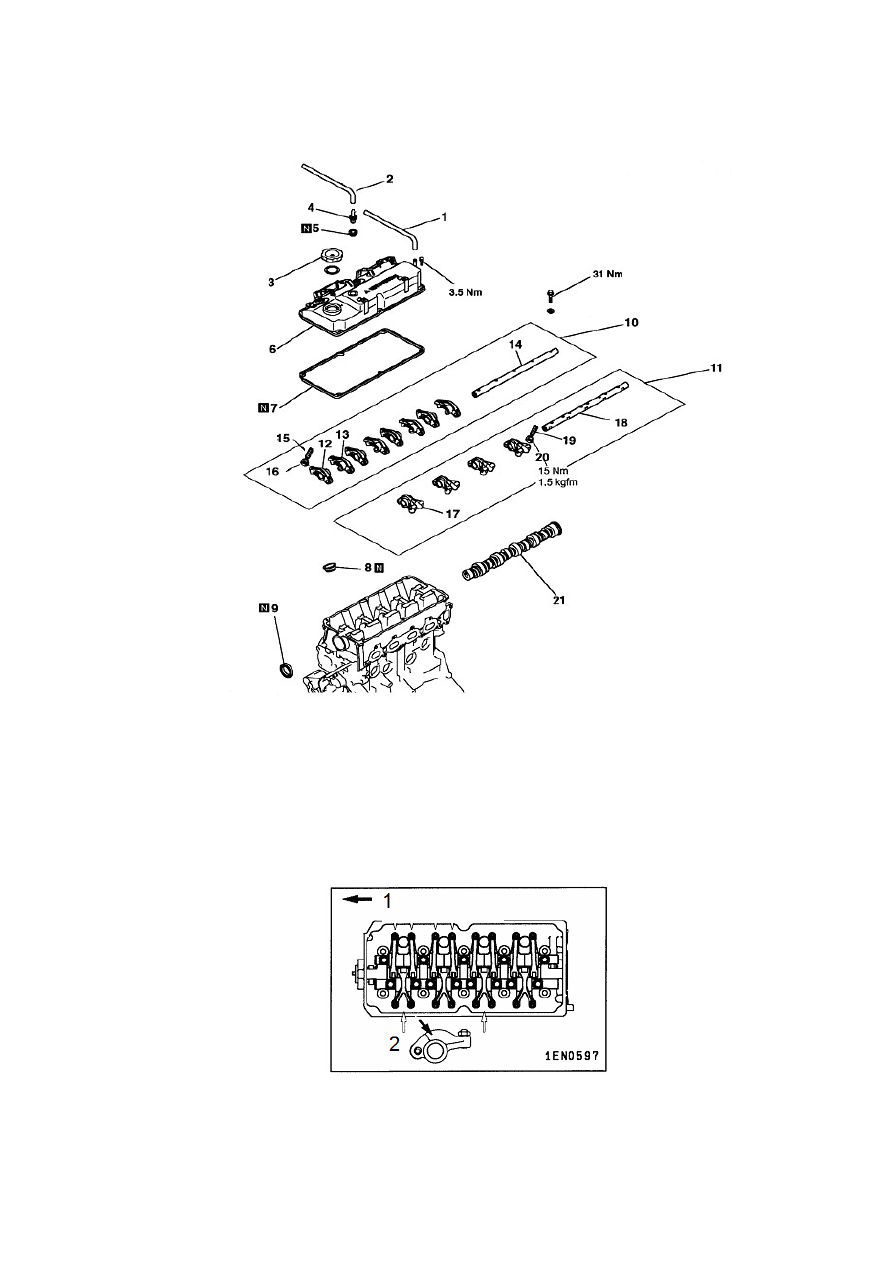

Рисунок 3-21.

1. Впускной воздушный шланг. 2. Шланг. 3. Крышка маслоналивного отверстия. 4. Клапан. 5. Прокладка. 6.

Крышка клапанного механизма. 7. Прокладка крышки клапанного механизма. 8. Сальник. 9. Сальник. 10.

Коромысло клапана и ось клапанного коромысла в сборе (впускной клапан). 11. Коромысло клапана и ось

клапанного коромысла в сборе (выпускной клапан). 12. Коромысло B. 13. Коромысло A. 14. Ось клапанного

коромысла. 15. Регулировочный болт. 16. Гайка. 17. Коромысло C. 18. Ось клапанного коромысла. 19.

Регулировочный болт. 20. Гайка. 21. Коленчатый вал.

Установка.



Рисунок 3-22.

1. Сторона ремня синхронизации. 2. Метка.





68

(1). Регулировочный болт.

Временно  закрутить  болты  в  коромысло  клапана  таким  образом,  чтобы  основание  винта
находилось  на  одном  уровне  с  нижней  поверхностью  коромысла  клапана,  или  немного
выступали (не больше чем на 1 мм).

(2). Ось клапанного коромысла.

a). Конец оси клапанного коромысла с большим наклоном должен быть направлен в сторону
приводного  ремня  синхронизации.  В  оси  коромысла  впускного  клапана  имеется  восемь
смазочных  отверстий,  в  то  время  как  в  оси  коромысла  выпускного  клапана  –  четыре  таких
отверстия.
b). Сторона оси клапанного коромысла со смазочными отверстиями должна быть обращена к
головке блока цилиндров.

(3). Коромысло клапана и ось клапанного коромысла в сборе.

Нанести  метки  перед  установкой,  затем  установить  коромысло  клапана  и  ось  клапанного
коромысла в сборе в головку блока цилиндров. (См. рисунок 3-22).

(4). Сальник распределительного вала.

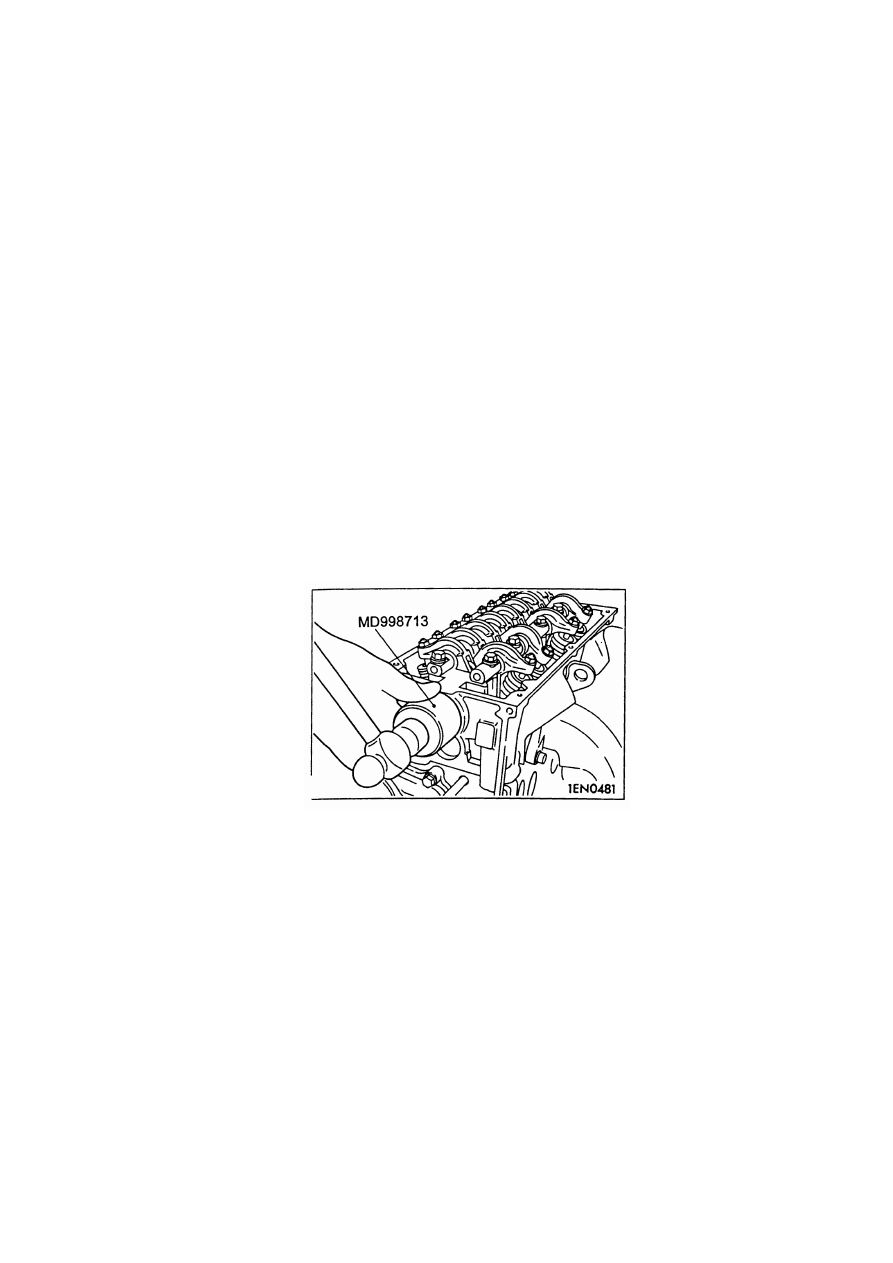

Забить  сальник  в  головку  блока  цилиндров  с  помощью  специального  ремонтного
инструмента MD998713. (См. рисунок 3-23).



Рисунок 3-23.



















69

5. Головка блока цилиндров и клапаны.

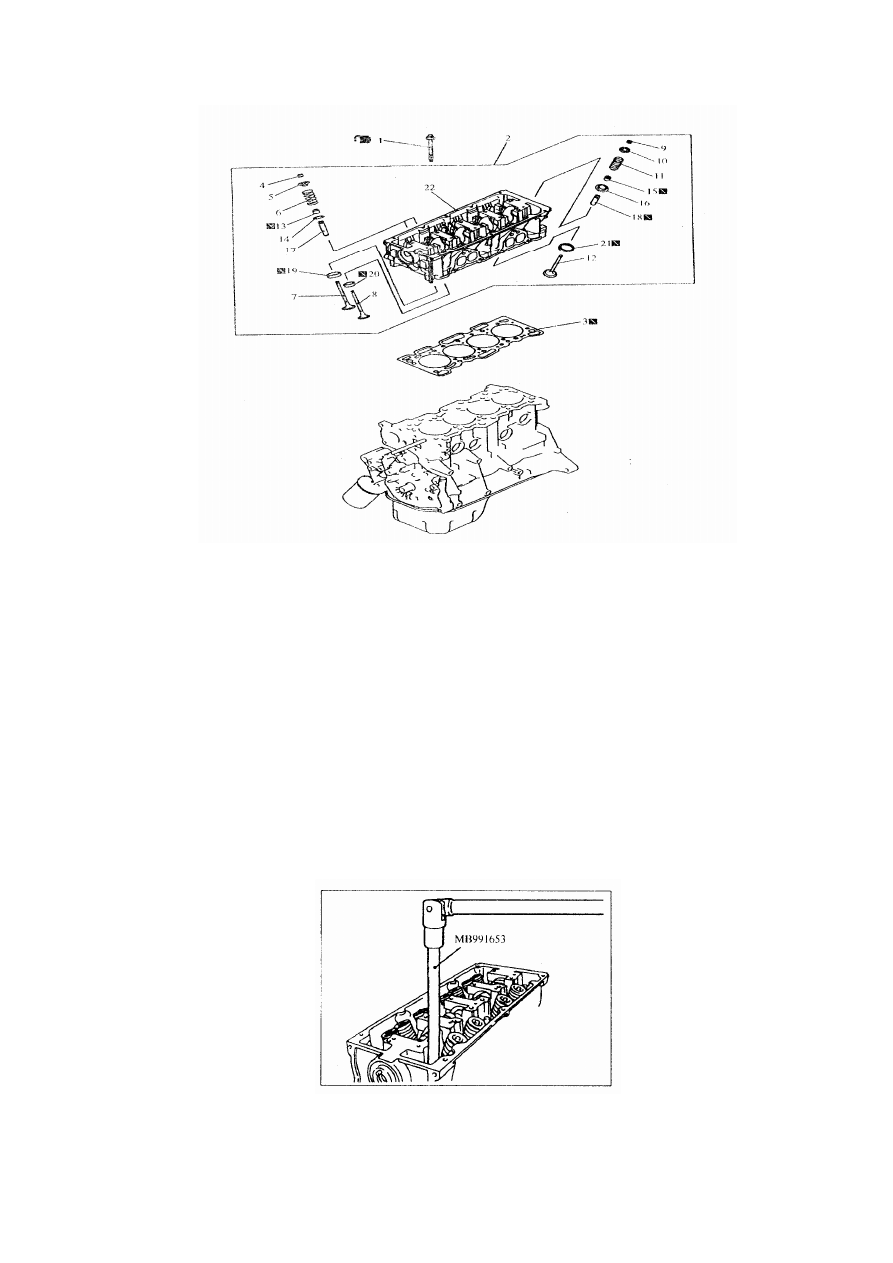

Рисунок 3-24.

1. Болт, головка блока цилиндров. 2. Головка блока цилиндров в сборе. 3. Прокладка, головка блока цилиндров.

4. Фиксирующий зажим. 5. Гнездо пружины, впускной газораспределительный клапан. 6. Клапанная пружина. 7.

(Главный) впускной газораспределительный клапан. 8. (Вспомогательный) впускной газораспределительный

клапан. 9. Фиксирующий зажим. 10. Гнездо пружины, выпускной газораспределительный клапан. 11. Клапанная

пружина. 12. Выпускной газораспределительный клапан. 13. Сальник, шток клапана. 14. Гнездо пружины,

впускной газораспределительный клапан. 15. Сальник, шток клапана. 16. Гнездо пружины, выпускной

газораспределительный клапан. 17. Втулка, впускной газораспределительный клапан. 18. Втулка, выпускной

газораспределительный клапан. 19. Седло, (главный) впускной газораспределительный клапан. 20. Седло,

(вспомогательный) выпускной газораспределительный клапан. 21. Седло, (главный) выпускной

газораспределительный клапан. 22. Головка блока цилиндров.

1). Демонтаж.

(1). Болт, головка блока цилиндров. (См. рисунок 3-25).



Рисунок 3-25.

Открутить болты с помощью специального ремонтного инструмента MB991653.



70

(2). Фиксирующий зажим.

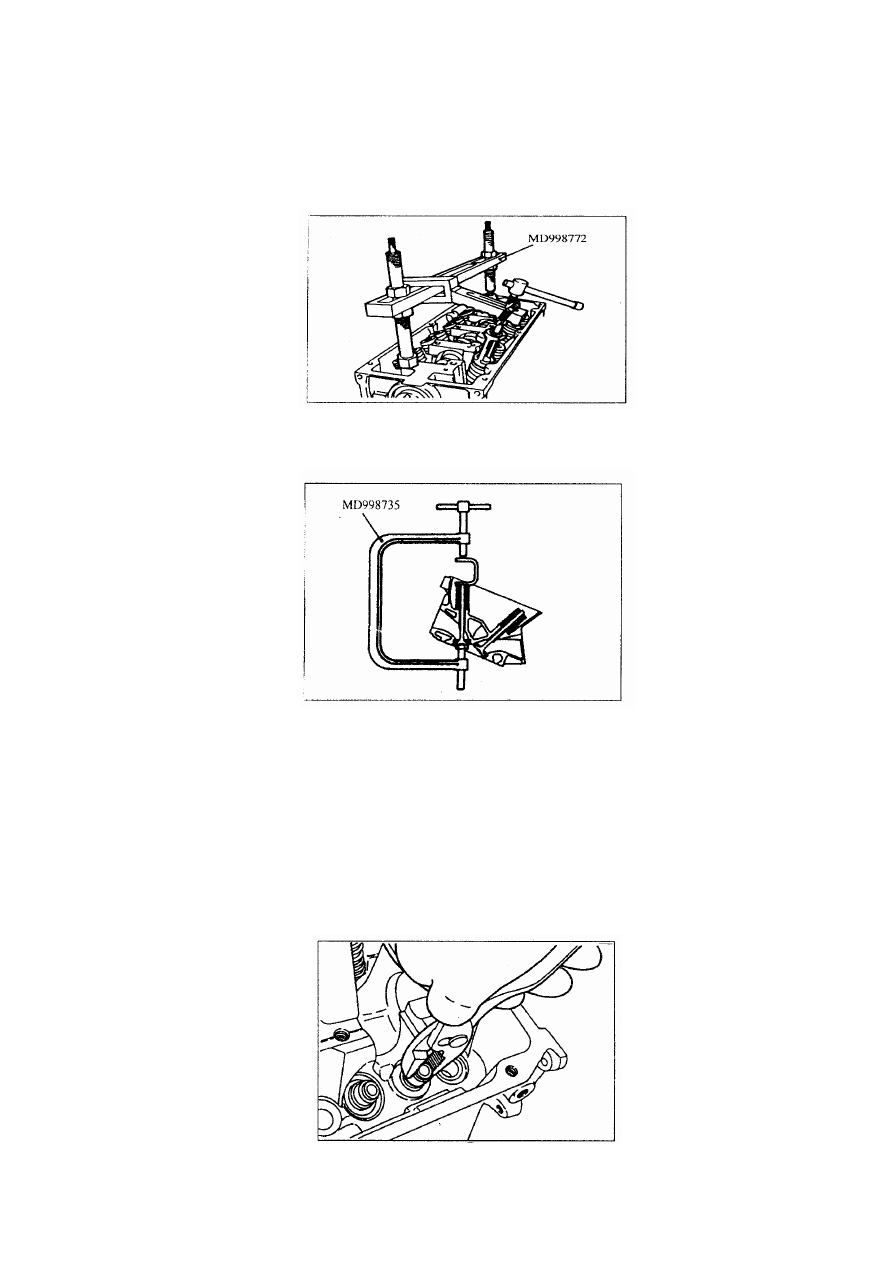

Снять фиксирующий зажим, как показано на рисунке 3-26, 3-27.

Прикрепить ярлыки на снятые клапаны, пружины и другие части для правильной установки
при последующей сборке.



Рисунок 3-26.



Рисунок 3-27.

(3). Сальник, шток клапана. (См. рисунок 3-28).

2). Установка.

(1). Сальник, шток клапана. (См. рисунок 3-29).

a). Установить гнездо пружины.



Рисунок 3-28.
