Рисунок 3-15.

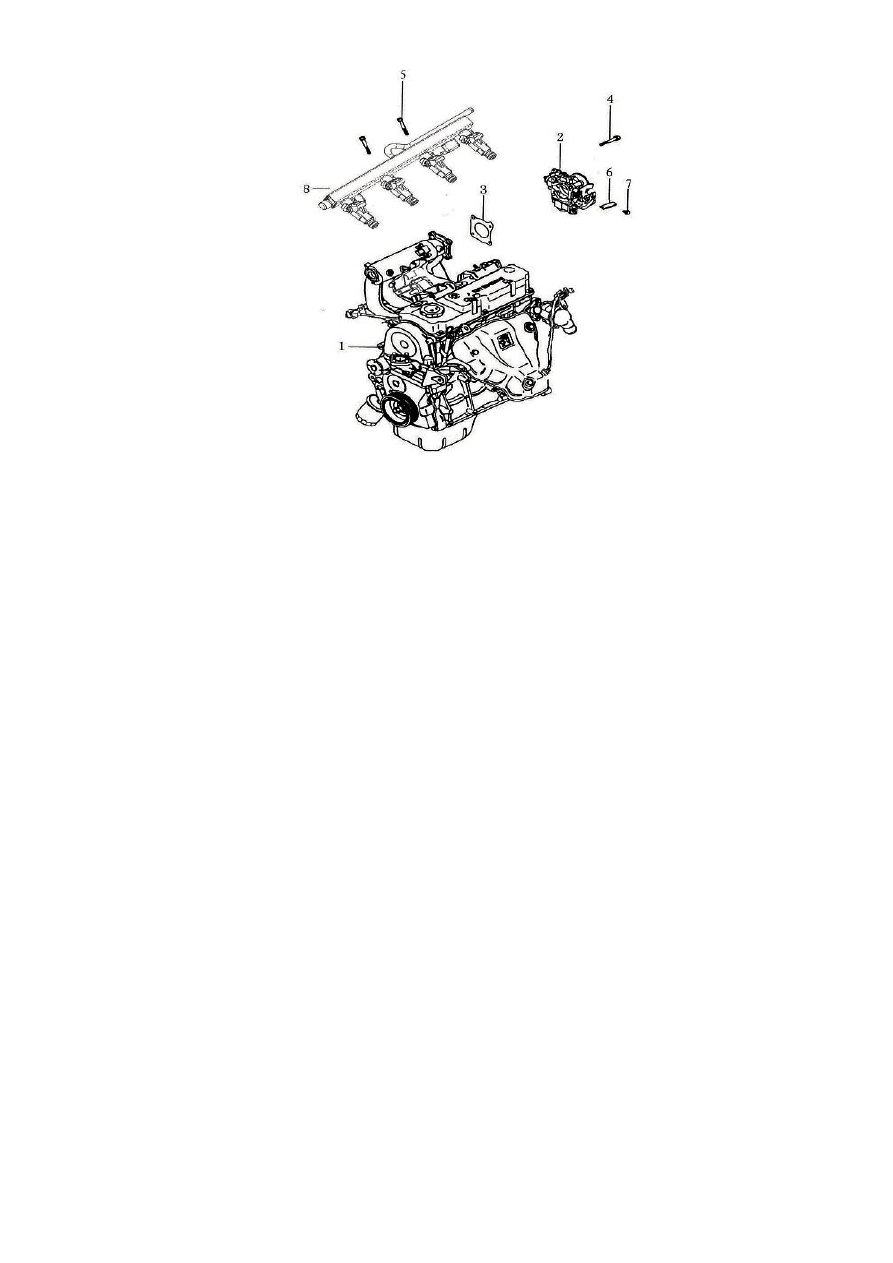

1. Двигатель. 2. Корпус дроссельной заслонки в сборе. 3. Прокладка корпуса дроссельной заслонки. 4.

Прокладка болта в сборе. 5. Прокладка болта в сборе. 6. Кронштейн кабельной шины. 7. Болт с фланцевой

головкой 8. Топливная шина.

Установка топливного инжектора.

1). Топливный инжектор.

Примечание:

Если  топливный  инжектор  не  может  вращаться  свободно,  причина  может  заключаться  в
повреждении  кольцевого  уплотнения.  Снять  топливный  инжектор  и  проверить  кольцевое
уплотнение  на  предмет  наличия  повреждений.  Если  состояние  кольцевого  уплотнения
нормальное, установить инжектор на место и проверить его повторно.

A). Установить новое стопорное кольцо и кольцевое уплотнение на насадку инжектора.
B). Нанести тонкий слой моторного масла на кольцевое уплотнение.
C). Вставить топливный инжектор в топливную шину, поворачивая топливный инжектор по
часовой стрелке и против часовой стрелки.
D). Проверить возможность свободного вращения инжектора.

2). Водяной насос и шланги системы охлаждения.



64



Рисунок 3-16.

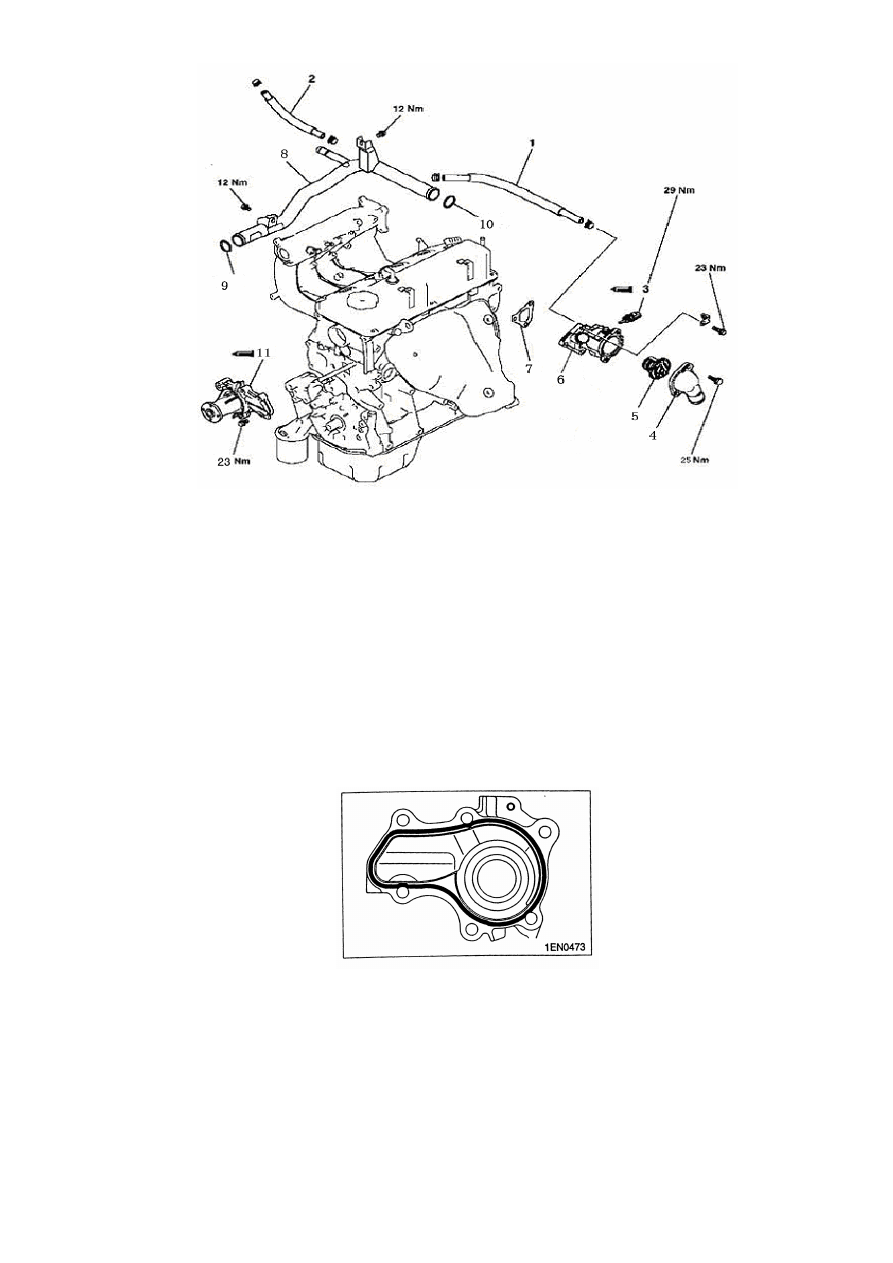

1. Шланг системы охлаждения. 2. Шланг системы охлаждения. 3. Датчик температуры жидкости в системе

охлаждения 4. Впускной штуцер. 5. Термостат. 6. Кожух термостата. 7. Прокладка термостата. 8. Впускной

водяной патрубок. 9. Кольцевое уплотнение. 10. Кольцевое уплотнение. 11. Водяной насос.

Установка.

(1). Водяной насос. (См. рисунок 3-17).

Нанести слой герметика (FIPG) на монтажную поверхность гнезда водяного насоса.

Рекомендованный герметик: LT5699.



Рисунок 3-14.

(2). Кольцевое уплотнение и впускной водяной патрубок.

Заменить  кольцевое  уплотнение  на  впускном  водяном  патрубке  новой  деталью,  смочить
кольцевое  уплотнение  водой  для  упрощения  его  установки  в  водяной  насос  и  кожух
термостата.



65



Рисунок 3-18.

(3). Термостат.

Примечание:

Не  смазывать  кольцевое  уплотнение  моторным маслом  или  другой  технической  жидкостью.
Надежно закрепить водяной патрубок с задней стороны термостата. Переключающий клапан
установленного термостата должен быть расположен с верхней стороны. (См. рисунок 3-18).

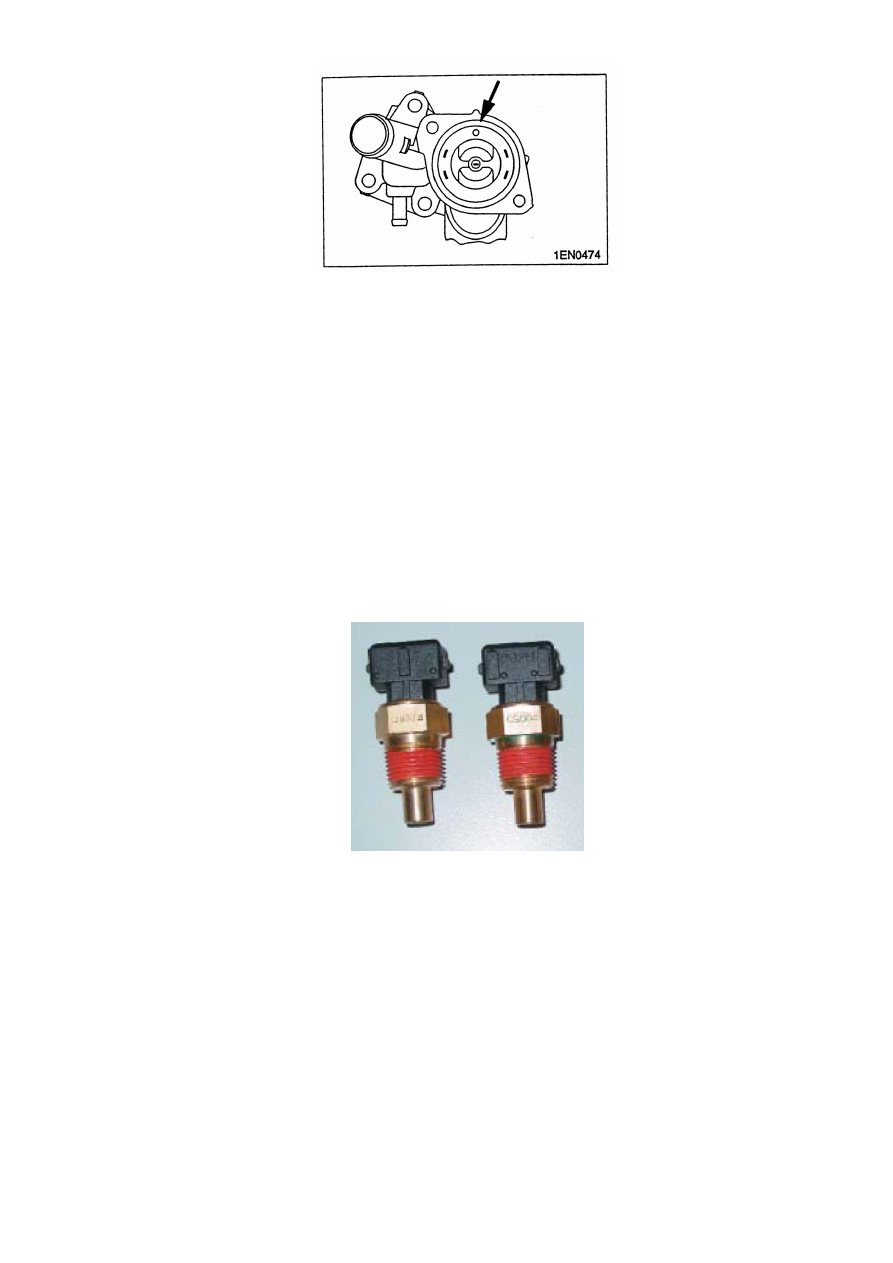

(4). Датчик температуры жидкости в системе охлаждения.

Перед установкой нанести рекомендованный клей-герметик на резьбовую поверхность.

Рекомендованный герметик: LT648.



Рисунок 3-19.

















66

3). Выпускной и выпускной воздушные коллекторы.

Демонтаж и установка.



Рисунок 3-20.

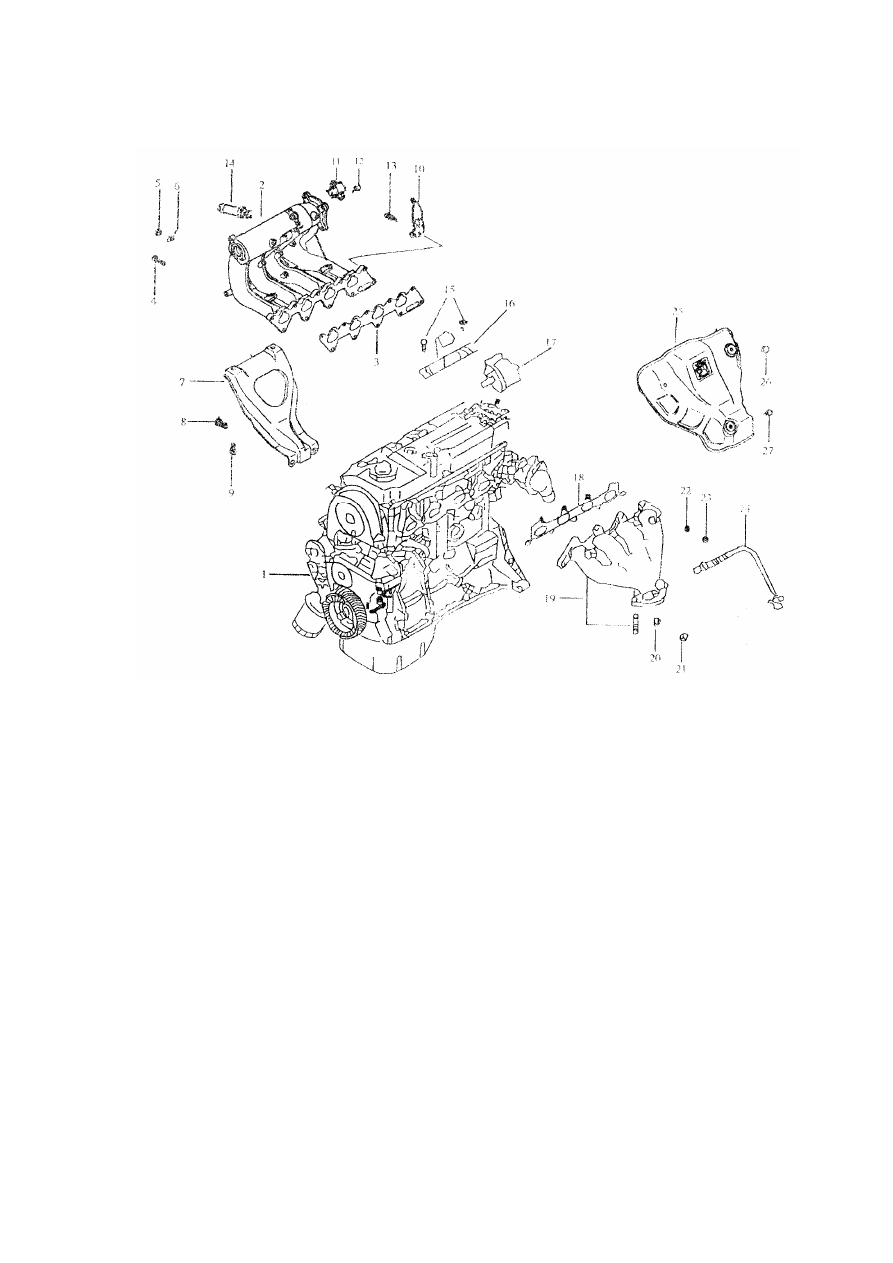

1. Двигатель. 2. Впускной воздушный коллектор. 3. Прокладка впускного воздушного коллектора. 4. Наборный

болт. 5. Гайка. 6. Пружинная прокладка. 7. Кронштейн впускного воздушного коллектора. 8. Наборный болт. 9.

Наборный болт. 10. Подвес двигателя. 11. Датчик температуры и давления воздуха на впуске. 12. Наборный болт.

13. Наборный болт. 14. Разъем. 15. Наборный болт. 16. Кронштейн регулирующего клапана угольного фильтра.

17. Регулирующий клапан угольного фильтра. 18. Прокладка выпускного газового коллектора. 19. Выпускной
газовый коллектор. 20. Прокладка. 21. Болт. 22. Прокладка. 23. Гайка. 24. Датчик кислорода. 25. Жаростойкий

щиток выпускного газового коллектора. 26. Болт с фланцевой головкой 27. Наборный болт.
