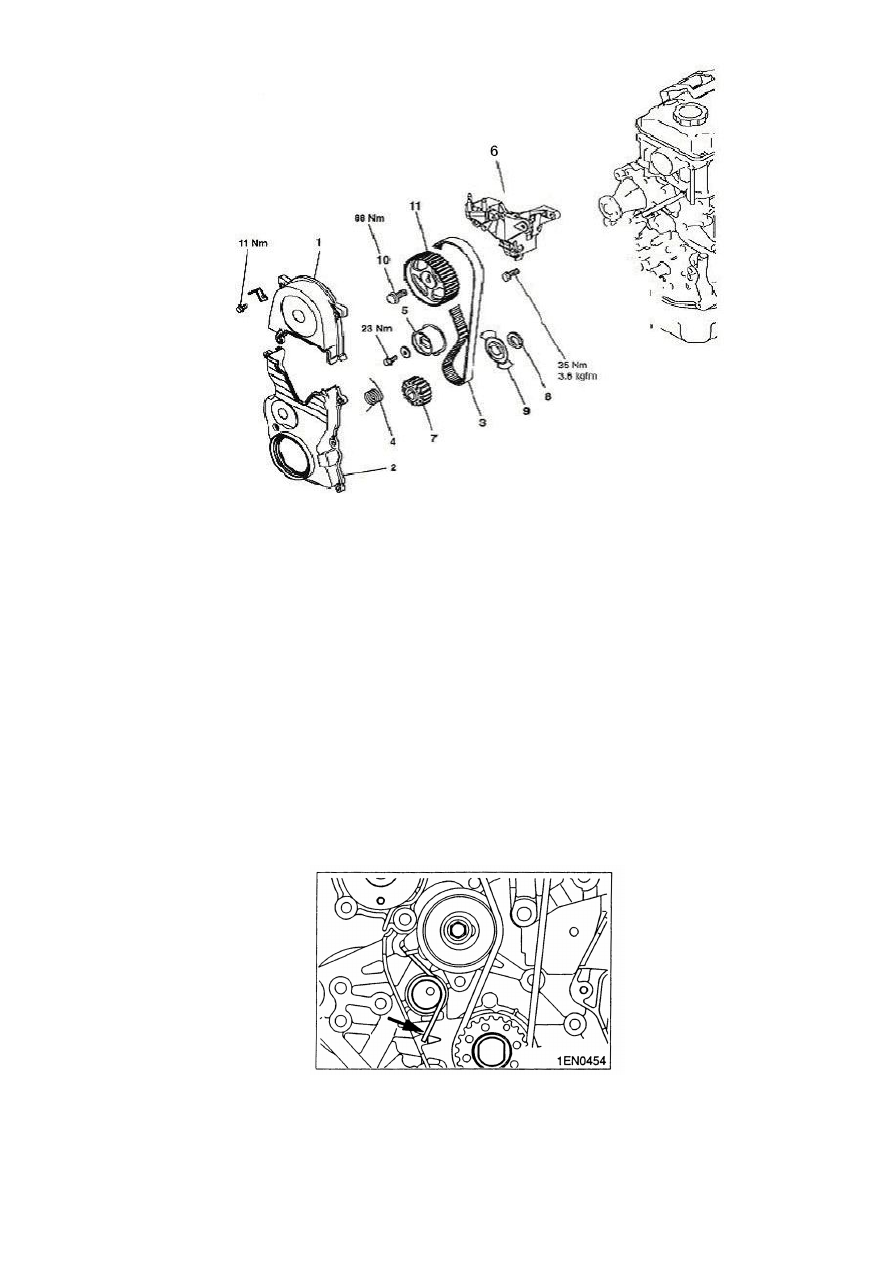

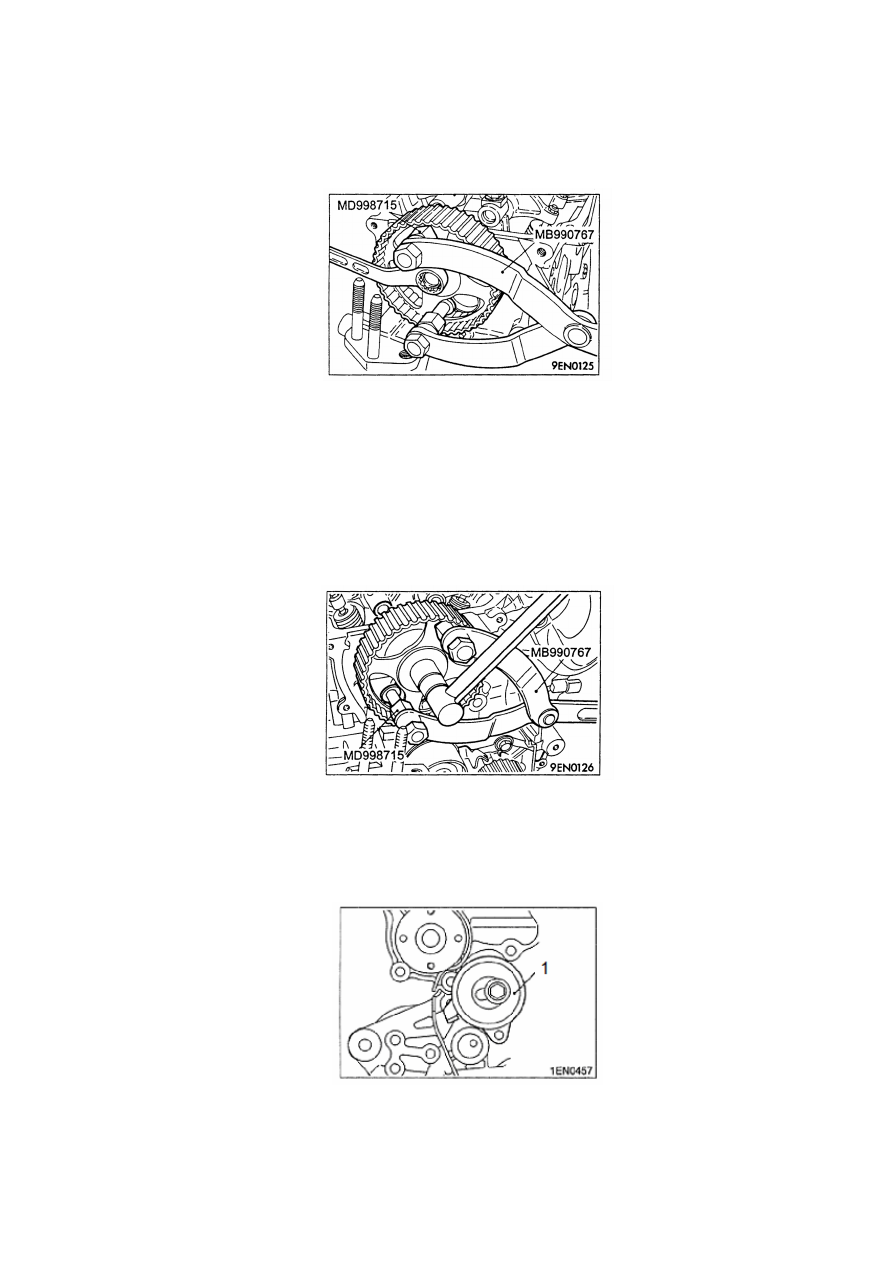

Рисунок 3-5. 1. Верхний кожух приводного ремня синхронизации. 2. Нижний кожух приводного ремня синхронизации. 3. Приводной ремень синхронизации. 4. Пружина натяжного механизма. 5. Натяжной механизм. 6. Правый кронштейн монтажной опоры двигателя. 7. Распределительная шестерня коленчатого вала. 8. Чувствительный элемент датчика частоты вращения коленчатого вала. 9. Прижимная пластина датчика частоты вращения коленчатого вала. 10. Болт распределительной шестерни распределительного вала. 11. Распределительная шестерня распределительного вала. 2). Правила выполнения операций демонтажа. (1). Демонтаж приводного ремня синхронизации, пружины механизма натяжения, механизма a). Зажать пружину механизма натяжения, как показано стрелкой на рисунке 3-6, и снять ее.

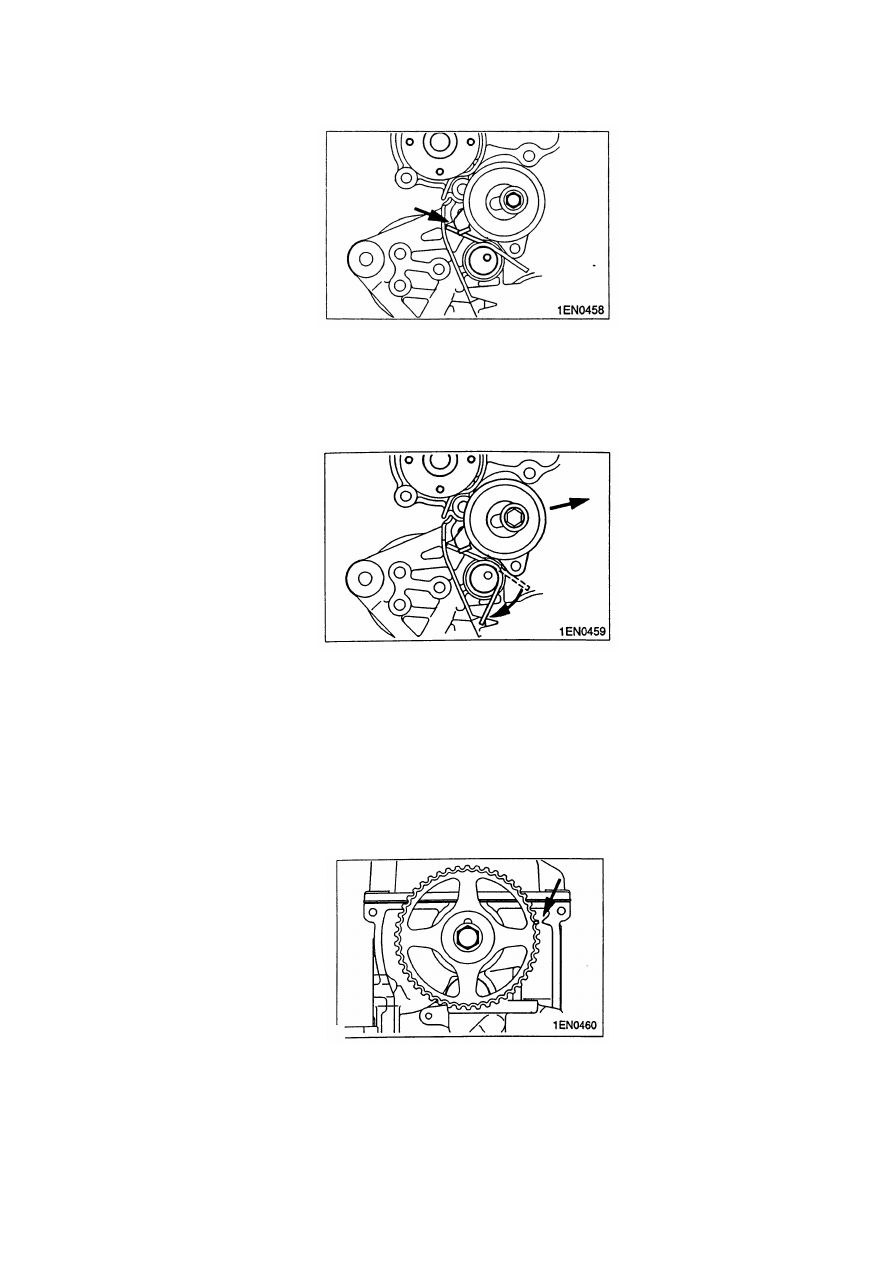

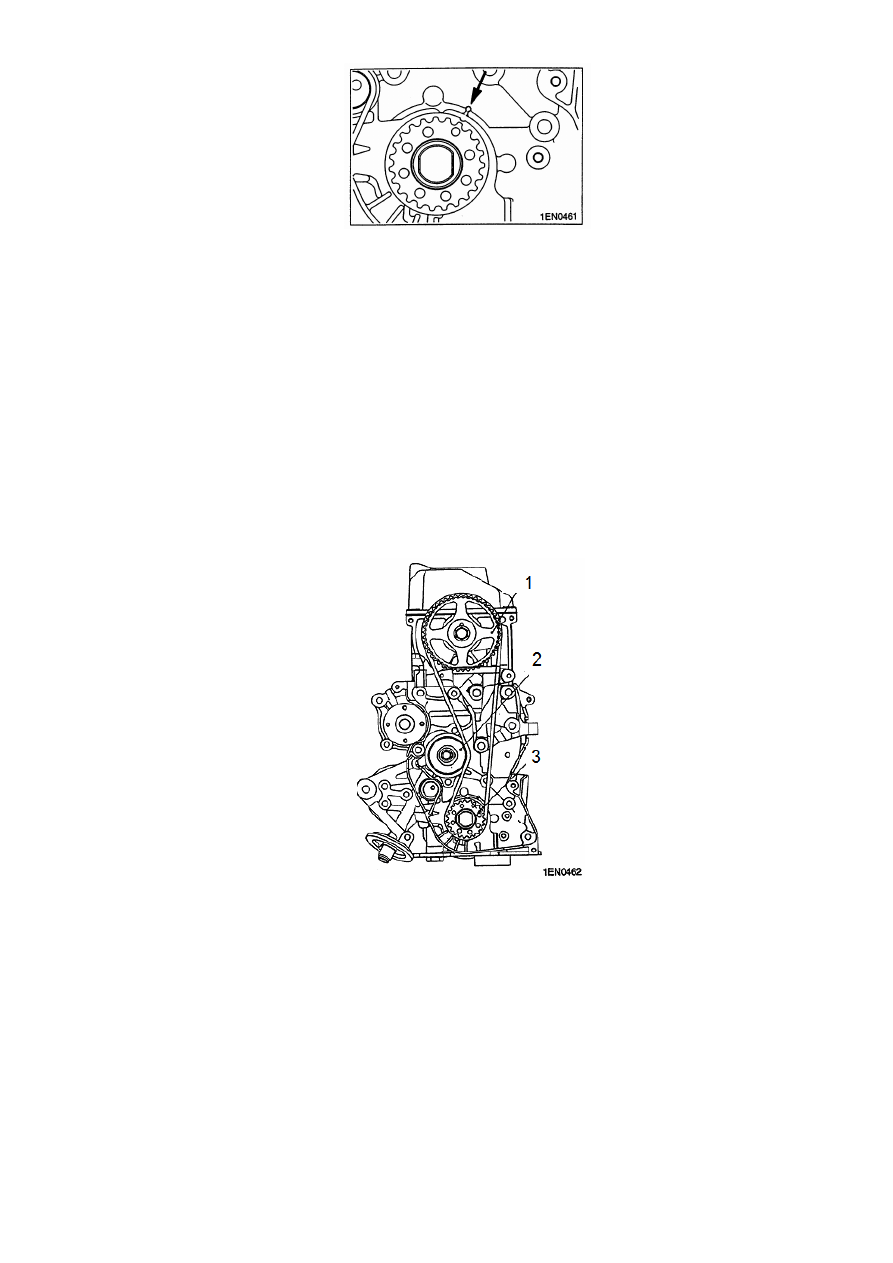

Рисунок 3-6.
|
