Впускные клапаны

111,56-111,06

111,06

Полная длина клапана (мм)

Выпускные клапаны

114,71-114,21

114,21

Высота клапанной пружины (мм)

50,87-50,4

50,37

216/44,2

Высота клапанной пружины под нагрузкой (Н/мм)

588/34,7

Отклонение клапанной пружины от вертикали

<20-40

Ширина контактной поверхности клапанного седла (мм)

0,9-1,3

Внутренний диаметр втулки клапана (мм)

5,5

Длина выступающей части втулки клапана (мм)

23,0

Выступ 0,05

10,605-10,615

Выступ 0,25

10,805-10,815

Диаметр выступающего отверстия под клапанную
втулку в головке блока цилиндров (мм)

Выступ 0,50

11,055-11,065

Выступ 0,3

30,425-30,445

Впускные
клапаны

Выступ 0,6

30,725-30,745

Выступ 0,3

28,425-28,445

Диаметр выступающего отверстия под
седло клапана (мм)

Впускные
клапаны

Выступ 0,6

28,725-28,745

Масляный насос и масляный поддон

Зазор между зубьями шестерен масляного насоса (мм)

0,06-0,18

Боковой зазор шестерен масляного насоса (мм)

0,04-0,11

Зазор кожуха масляного насоса (мм)

0,10-0,18

0,35

Поршни и шатуны
Наружный диаметр поршня (мм)

76.0

Первое кольцо

0,03-0,07

0,1

Боковой зазор поршневого кольца (мм)

Второе кольцо

0,02-0,06

0,1

Первое кольцо

0,20-0,35

0,8

Второе кольцо

0,35-0,50

0,8

Ширина разъема поршневого кольца
(мм)

Маслоудерживающее кольцо

0,10-0,40

1,0

Наружный диаметр поршневого пальца (мм)

18,0

Давление

запрессовывания

поршневого

пальца

(при

комнатной

температуре, Н)

4900-14700

Радиальный зазор между большой головкой шатуна и коленчатым валом
(мм)

0,02-0,04

0,1

Боковой зазор между большой головкой шатуна и коленчатым валом (мм) 0,10-0,25

0,4

Коленчатый вал и блок цилиндров
Осевой зазор между коленчатым валом и блоком цилиндров (мм)

0,05-0,18

0,25

Диаметр шеек главного подшипника (мм)

48,0

Диаметр шеек шатунного подшипника (мм)

42,0

Наименование

Стандартное
значение

Предельно
допустимое
значение

Зазор шеек главного подшипника (мм)

0,02-0,04

0,1

Плоскостность прокладки блока цилиндров (мм)

<0,03

0,1

Полная высота блока цилиндров (мм)

256

Цилиндричность блока цилиндров (мм)

0,01

Диаметр цилиндра (мм)

76,0

Зазор между поршнем и стенкой цилиндра (мм)

0,02-0,04

2.2. Моменты затяжки.

Наименование

(Н*м)

Генератор переменного тока и система зажигания

Болт, приводной шкив водяного насоса

7-11

Болт, опорная штанга генератора переменного тока (со стороны генератора переменного
тока)

20-25

Болт, шплинт генератора переменного тока

34-54

Болт, втулка масломерного щупа

19-28

Болт, коленчатый вал

176-186

Свеча зажигания

20-29

Гайка, генератор переменного тока

34-54

Катушка

8-12

Болт, датчик положения распределительного вала

7,5-8,5

Болт, кронштейн датчика положения распределительного вала

12-15

Болт, перо датчика положения распределительного вала

17-26

Приводной ремень синхронизации

Болт, крышка ременной передачи

10-12

Болт, механизм натяжения приводного ремня синхронизации

20-27

Болт, датчик частоты вращения коленчатого вала

6-10

Гайка и болт (M10), правый кронштейн подвески двигателя

30-42

Болт (M8), правый кронштейн подвески двигателя

17-25

Система впрыска топлива и система управления

Болт, датчик температуры и давления воздуха на впуске

4-6

Болт, кронштейн регулирующего клапана угольного фильтра

8-10

Болт, корпус дроссельной заслонки в сборе

15-22

Болт, топливная шина

10-13

Болт, плоская крышка топливной шины

17-25

Болт, датчик детонации

15-25

Водяной насос и впускной водяной патрубок

Впускной водяной штуцер

17-26

Датчик температуры жидкости в системе охлаждения

20-40

Болт, кожух термостата

19-28

Болт, водовпуск

10-15

Болт, водяной насос

20-27

Выпускной и выпускной воздушные коллекторы

Болт (M8), опора впускного воздушного коллектора

15-20

Болт (M10), опора впускного воздушного коллектора

27-34

Болт, впускной воздушный коллектор

15-20

Болт (M8), опора выпускного газового коллектора

15-20

Болт (M10), опора выпускного газового коллектора

27-33

Болт, крышка выпускного газового коллектора

27-33

Болт, подвес двигателя

15-20

Коромысло клапана, ось клапанного коромысла и распределительный вал

Болт, крышка клапанного механизма

3-4

Болт, ось клапанного коромысла в сборе

28-34

Регулировочный болт

8-10

Головка блока цилиндров и клапаны

Болт, головка блока цилиндров.

20±2 плюс еще

900-940

Масляный насос и масляный поддон

Болт (10X20-7T), кронштейн коробки переключения передач

42-54

Болт (8X40-7T), кронштейн коробки переключения передач

19-27

Пробка отверстия для спуска масла

34-44

Болт (M6), масляный поддон

6-8

Болт (M8), масляный поддон

22-25

Масляный фильтр

12-16

Болт, передняя крышка

12-15

Шатун

Гайка, шатун

16,7±2,0 плюс

еще 900-940

Коленчатый вал и блок цилиндров

Болт, маховик

127-137

Болт, задняя крышка

8-12

Болт, крышка маховика

8-12

Болт, крышка заднего сальника

10-12

Болт, крышка подшипника

34,3±2,0 плюс

еще 300-340

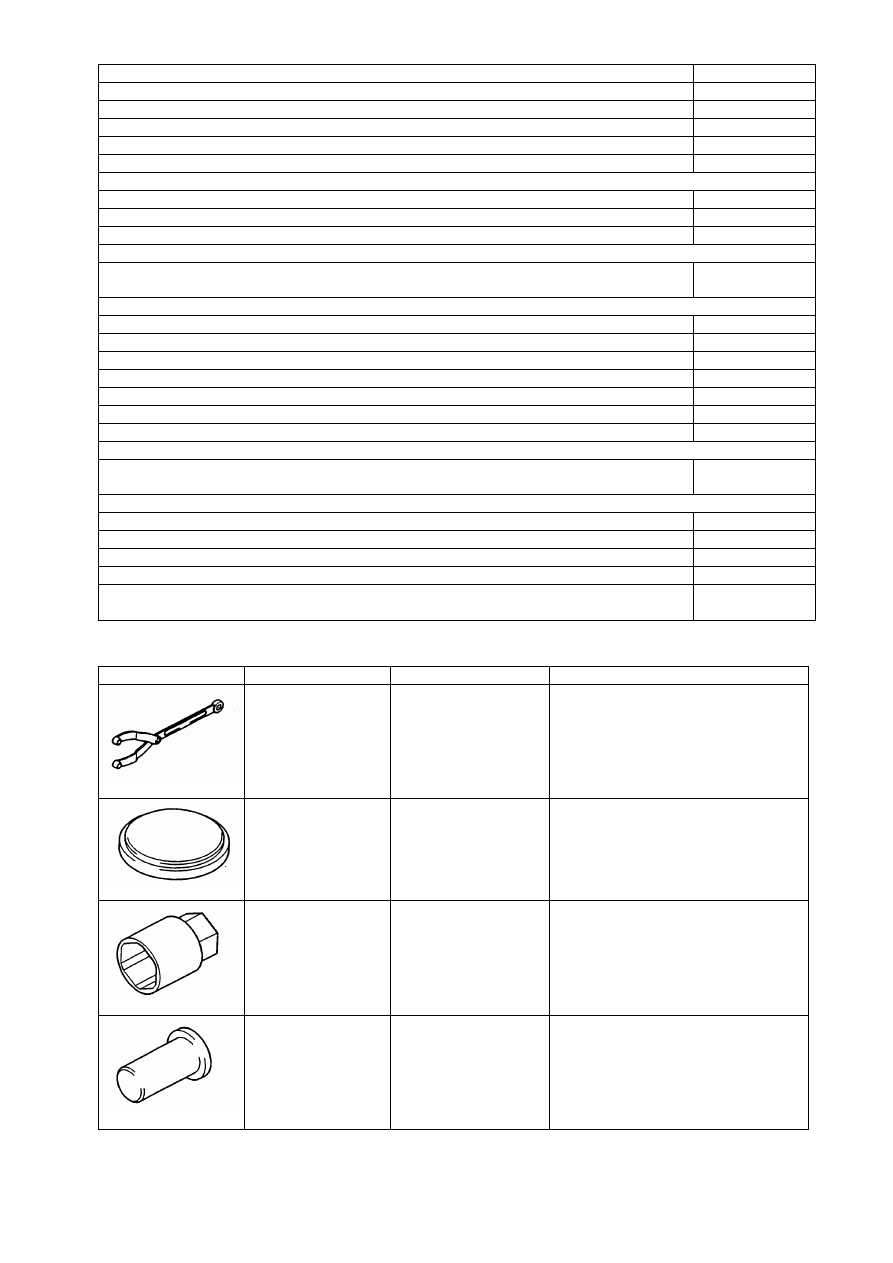

2.3. Специальный ремонтный инструмент

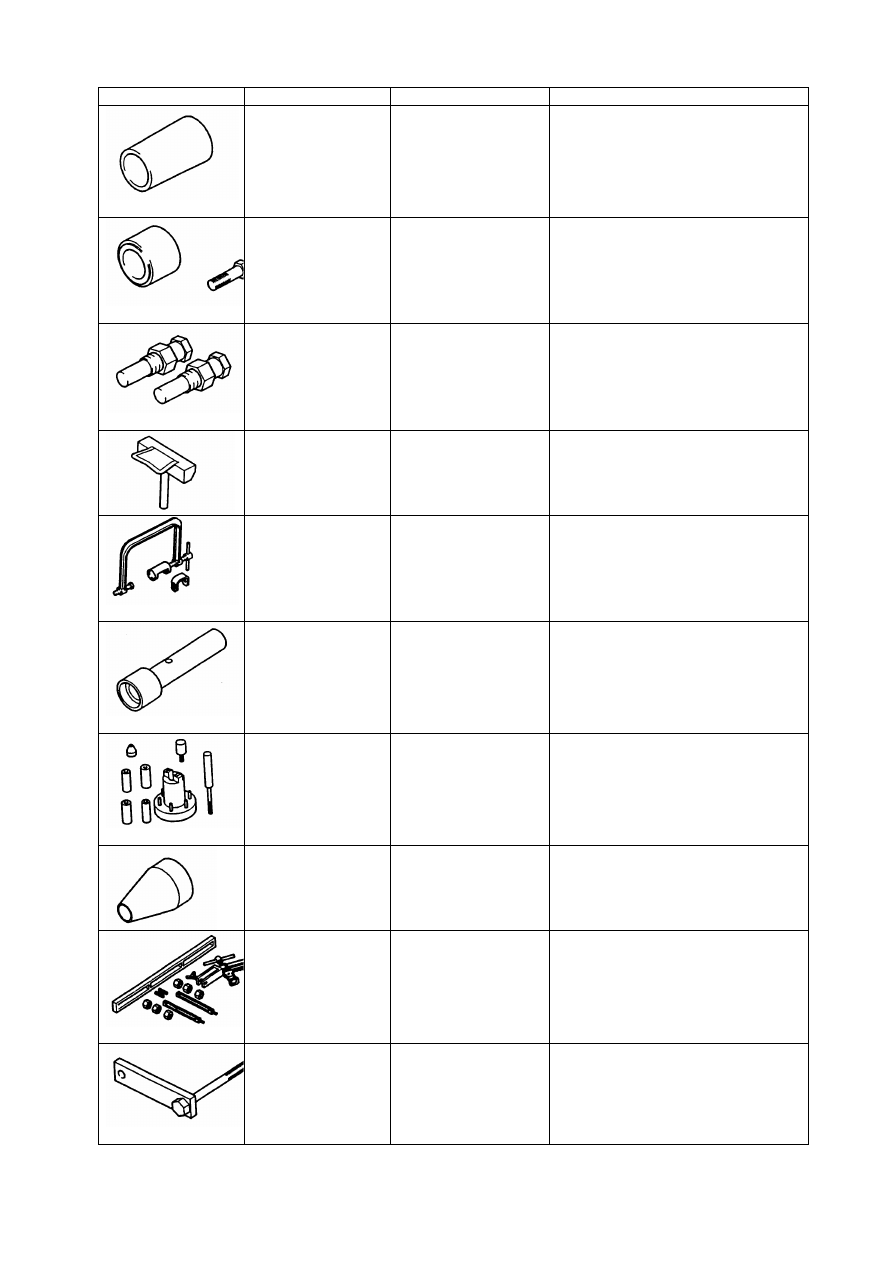

Инструмент

Номер части

Наименование

Назначение

MB990767

Вилочный захват

Фиксирует

положение

распределительного

вала

при

откручивании

или

закручивании

болтов с помощью инструмента
MD998715

MD998718

Инструмент

для

установки

заднего

сальника коленчатого
вала

Инструмент для установки заднего
сальника коленчатого вала

MD998054

Головка ключа для
переключателя
давления

Демонтаж

или

установка

переключателя давления моторного
масла

MD998304

Инструмент

для

установки переднего
сальника коленчатого
вала

Инструмент для установки переднего
сальника коленчатого вала

Инструмент

Номер части

Наименование

Назначение

MD998305

Втулка переднего
сальника коленчатого
вала

Используется в качестве
направляющей переднего сальника
коленчатого вала при его установке

MD998713

Монтажный
инструмент для
сальника
распределительного
вала

Используется для установки
сальника распределительного вала

MD998719 или
MD998754

Шплинт

Фиксирует положение
распределительного вала при
откручивании или закручивании
болтов с помощью инструмента
MB990767.

MD998727

Демонтажный
инструмент для
масляного поддона

Используется для демонтажа
масляного поддона

MD998772

Съемник пружин

Используется для сжатия клапанных
пружин

MB991671

Инструмент для
сальника клапанного
штока

Используется для установки
сальника клапанного штока

MD998780

Инструмент для
поршневого пальца

Используется для установки и
демонтажа поршневого пальца

MB991659

Втулка-D

Используется

для

установки

демонтажа поршневого пальца

MD998735

Съемник пружин

Используется для сжатия клапанных
пружин

MD998781

Фиксатор маховика

Используется для фиксации маховика
в заданном положении
