/4/. Проверка и замена электронного блока управления.

* Примечание:

-- Подключить электронный блок управления и проверить разъем кабельной шины, вставляя
щупы с задней стороны.
--  Если  в  описании  процедуры  проверки  специально  не  оговорено  иное,  выключить
двигатель, повернуть ключ в замке зажигания в положение ON и приступить к проверке.
--  Проверить  надежность  соединения  разъема,  проверить  контакты  на  предмет  ослабления
посадки, коррозии и наличия повреждений.

* Проверка контура заземления электронного блока управления.

Проверить  наличие  неисправностей  в  цепи,  восстановить  повреждения,  если  произошел
отказ электронного блока управления заменить блок и выполнить повторную проверку.

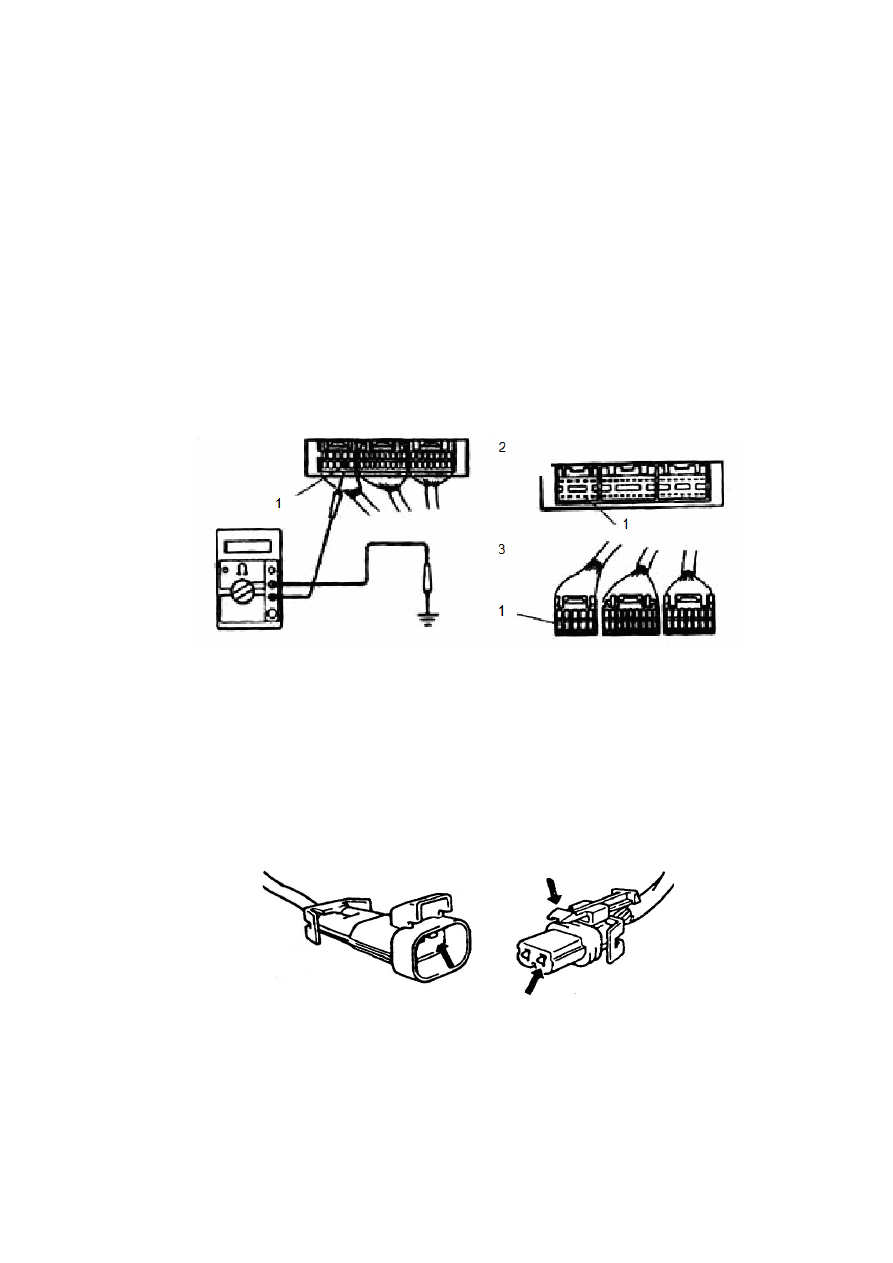

Пример:



1. Соединение на массу. 2. Сторона электронного блока управления. 3. Сторона кабельной шины.

--  Измерить  сопротивление  между  контактом  заземления  электронного  блока  управления  и
массой; измеренное значение не должно превышать 1 Ом.
--  Отсоединить  разъем  электронного  блока  управления,  проверить  контакты  заземления  и
провода кабельной шины на предмет образования перегибов и коррозии, а также попадания
посторонних предметов. Затем проверить давление контактов гнезда разъема.

/5/. Прерывистый контакт и плохой контакт.



Прерывистый  контакт  возникает,  как  правило,  в  результате  нарушения  соединения  между
кабельной  шиной  и  устройством,  а  также  в  случае  выхода  из  строя  электромагнитной
обмотки. Тщательно проверить отказавший контур.







44

* Проверить надежность контакта между штепселем и гнездом.



*  Почистить  клеммы  контактов,  удалить  все  посторонние  предметы,  нарушающие  контакт.
При  этом  не  зачищать  контакты  наждачной  бумагой  или  с  помощью  подобных
приспособлений.

* Не допускать загрязнения и попадания влаги на клеммы контактов.

* Не допускать повреждений разъема и клемм.

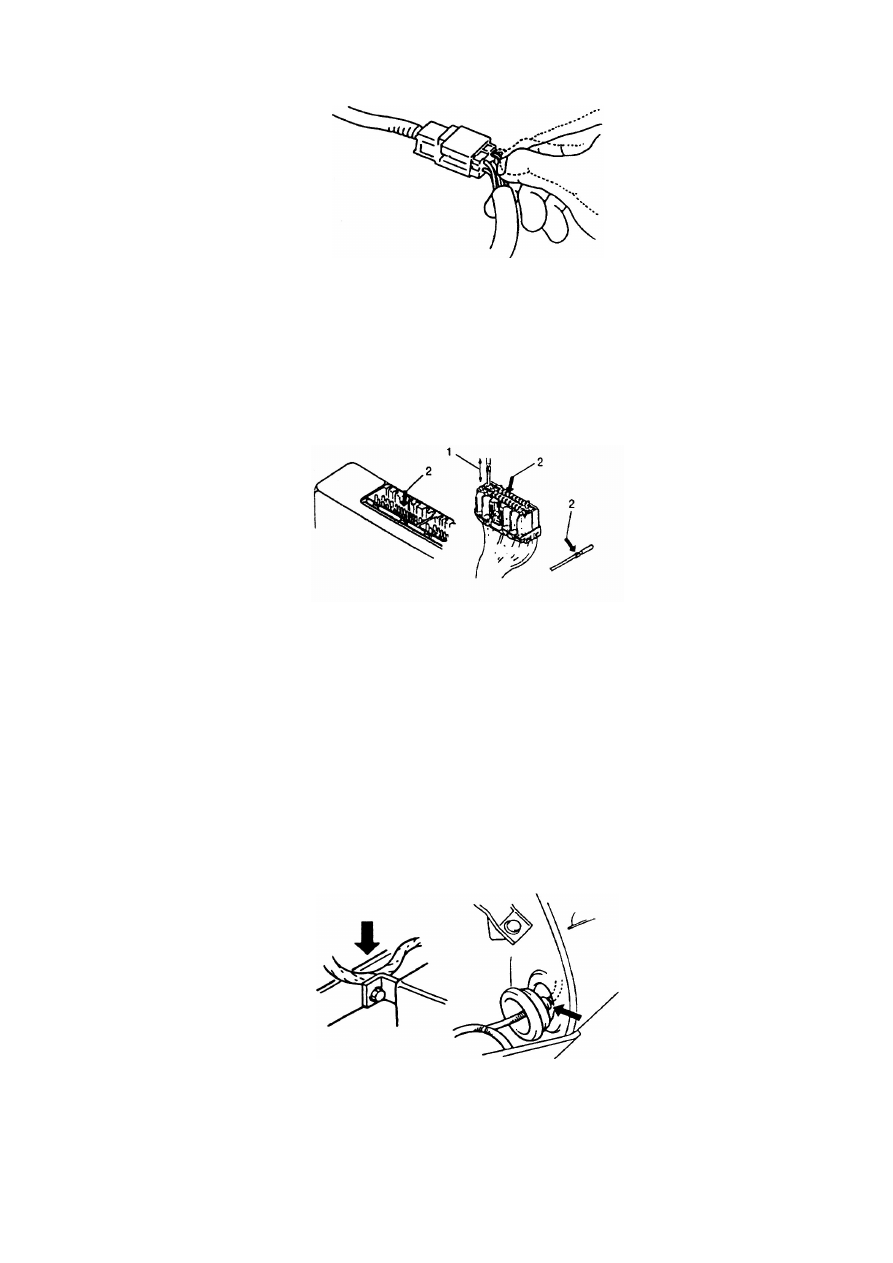

1. Проверить надежность контакта, соединив разъем и потянув за кабель с задней стороны. 2.
Проверить величину прогиба и форму каждой клеммы контакта.

Тщательно  проверить  каждую  клемму  колодки  разъема,  проверить  давление  контактов  при
соединении. В случае ослабления или нарушения контакта выправить клемму таким образом,
чтобы обеспечивался плотный контакт, или заменить клемму новой деталью.

*  Для  проверки  на  предмет  нарушения  контакта  клеммы  с  проводом  слегка  потрясти
кабельную шину. В случае обнаружения повреждения отремонтировать или заменить разъем.

*  В  случае  повреждения  изоляции  оголенный  провод  может  задевать  другие  провода  или
части, в результате чего происходит прерывистое короткое замыкание.



*  В  случае  разрыва  изолированного  кабеля  рекомендуется  выполнить  проверку
проводимости.  Если  в  многожильном  кабеле  остается  один-два  неповрежденных  провода,
сопротивление

кабеля

резко

возрастает.

В

случае

обнаружения

повреждений

отремонтировать или заменить кабель.



45



Приемка автомобиля





↓





Диагностика неисправностей – опрос клиента о состоянии автомобиля и условиях

возникновения признаков отказа





↓





Подтверждение неисправности и данные диагностики

-- Измерить напряжение на выходе аккумулятора;
--  Выполнить  визуальный  осмотр  кабельной  шины,  разъемов  и  плавких
предохранителей  на  предмет  наличия  признаков  короткого  замыкания  и  разрыва
цепи;
-- Запустить двигатель, прогреть его до нормальной рабочей температуры;
--  Подтвердить  неисправность  и  условия  ее  возникновения,  проверить  данные
диагностики и свериться со схемами.

→

Нормально

↓ Ненормально





Проверка

данных:

определить

процедуру

проверки

отказавших

частей

соответствующей системы.





↓





Проверка контура или частей: проверить контур или часть соответствующей системы
по кодам неисправностей или данным диагностики





↓





Ремонт: отремонтировать отказавшую систему или часть





↓





Проверка  качества:  после  завершения  ремонта  выполнить  повторную  проверку  на
предмет устранения неисправностей, если признаки отказа будут обнаружены вновь,
повторять процедуру до полного устранения всех неисправностей.





↓





Завершение работы





Раздел 5. Сокращения и обозначения.

Сокращения

Значения

Сокращения

Значения

ABS

Антиблокировочная тормозная
система

LH

Левый

A/C

Система кондиционирования
воздуха

LO

Нижний

AC

Переменный ток

MAP

Абсолютное давление воздуха в
коллекторе

ACC

Вспомогательные устройства

MAT

Абсолютная температура воздуха в
коллекторе

ALT

Генератор переменного тока

MAX

Максимальный

AM1

Выключатель зажигания 1#

MAIL

Аварийный индикатор отказа

AM2

Выключатель зажигания 2#

MIN

Минимальный

AMP

Усилитель

MPI

Многоточечный впрыск

ANT

Антенна

N

Нейтральный

AUTO

Автоматический

OSP+

Нагреваемый датчик кислорода

B+

Напряжение аккумулятора

PROM

Программируемое ПЗУ

BAT

Аккумулятор

PTC

Положительный температурный
коэффициент

CD

Компакт-диск

P/W

Стекло с электрическим
стеклоподъемником

CDC

Устройство смены компакт-дисков

RAM

ОЗУ

CPU

Центральный процессор

RH

Правый

DC

Постоянный ток

RLY

Реле

DEF

Устройство обогрева

ROM

ПЗУ

DLC

Разъем линии передачи данных

R

Задний

DTC

Диагностические коды
неисправностей

SD

Карта памяти

EBD

Электронное управление
распределением тормозного
усилия

SEN

Датчик



46



Сокращения

Значения

Сокращения

Значения

ECU

Электронный блок управления

SRS

Система вспомогательных
устройств безопасности

EEPROM

Электронно стираемое
программируемое ПЗУ

SST

Специальный ремонтный
инструмент

ELR

Аварийный натяжитель ремня
безопасности

STD

Стандартный

ENG

Двигатель

SW

Выключатель

EVP

Испарение

SYS

Система

GND

Масса (заземление)

TB

Корпус дроссельной заслонки

GPS

Глобальная система определения
координат

TEMP

Температура

HCU

Гидравлический блок управления

VCD

Видео компакт-диск

HI

Высокий

VIN

Идентификационный номер
транспортного средства

IC

Интегрированный контур

VSS

Датчик скорости движения

IG

Зажигание

WOT

Полностью открытая дроссельная
заслонка

INT

Циклический интервал





ISC

Управление частотой вращения
двигателя в режиме холостого
хода





LAN

Локальная сеть





LCD

Жидкокристаллический дисплей





LED

Светодиод







Обозначения цветов.

Обозначения

Цвет

Обозначения

Цвет

B

BLK

Черный

O

ORN

Оранжевый

L

BLU

Синий

R

RED

Красный

Br

BRN

Коричневый

W

WHT

Белый

G

GRN

Зеленый

Y

YEL

Желтый

Gr

GRY

Серый

P

PNK

Розовый

V

PPL

Фиолетовый









В  системах  автомобиля  применяются  как  одноцветные,  так  и  двухцветные  провода.
Одноцветный  провод  обозначается  символом  одного  цвета,  например,  G.  Для  двухцветных
проводов  используется  обозначение,  состоящее  из  символов  двух  цветов,  где  первая  буква
обозначает основной цвет, а вторая – цвет полос.
