Автомобили BYD F3 и F3R. Руководство - часть 13



35

/1/.  Перед  использованием  любого  диагностического  прибора  внимательно  изучить  его
спецификацию и руководство по эксплуатации.

/2/.  Перед  подключением  прибора  к  системе  выключить  зажигания,  и  только  после  этого
включать  прибор.  Если  не  удается  установить  обмен  данными  между  прибором  и
электронным блоком управления, причиной может быть как отказ оборудования автомобиля,
так и отказ диагностической аппаратуры.

--  Если  обмен  данных  между  прибором  и  системами  другого  автомобиля  происходит
нормально, проверить линию передачи данных и электронный блок управления.

--  Если  прибор  не  работает  и  на  другом  автомобиле,  возможно,  неисправен  сам  прибор,  в
этом  случае  необходимо  изучить  руководство  по  эксплуатации  прибора  или  обратиться  в
службу технической поддержки поставщика оборудования.

(2). Порядок устранения неисправностей.

Определить процедуру устранения неисправности до начала непосредственного выполнения
операций.

(3). Моделирование отказа.

Наиболее  трудной  задачей  в  процессе  поиска  и  устранения  неисправностей  является
определение

признаков

неисправности.

С

учетом

этого

необходимо

тщательно

проанализировать  неисправность  и  смоделировать  условия,  аналогичные  условиям
возникновения признаков отказа.

Создать  условия,  приводящие  к  отказу,  определить  характер  и  место  возникновения
неисправности,  а  затем  выполнить  диагностику  предположительно неисправных  частей  для
подтверждения признаков отказа и окончательного определения его причины соответственно
перечню кодов неисправностей системы.

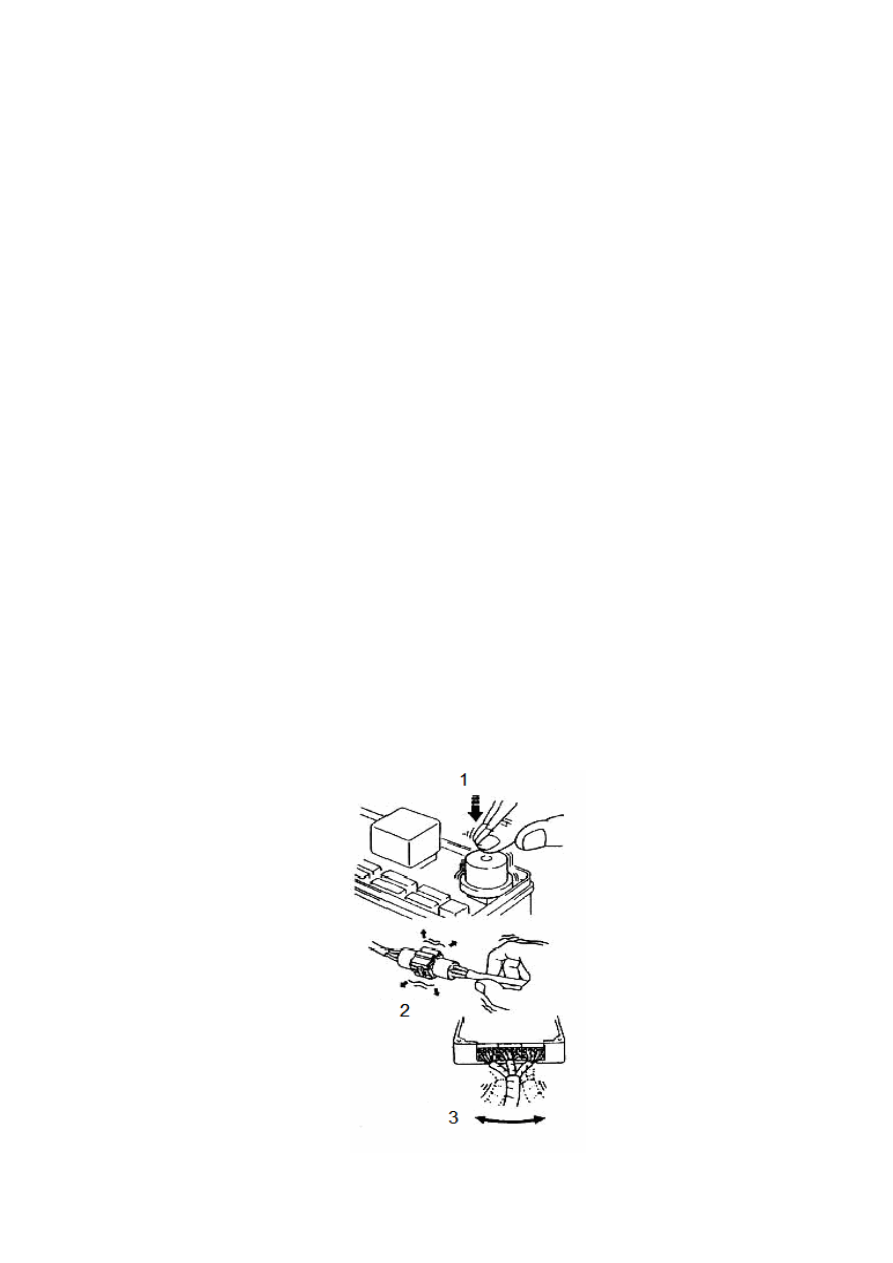

/1/. Виброиспытания.



1. Слегка постучать. 2. Слегка потрясти. 3. Слегка покачать.



36

Данные  испытания  проводятся  в  том  случае,  если  отказ  оборудования  предположительно
вызван вибрацией частей.

A). Части и датчики: слегка постучать по поверхности предположительно неисправной части,
при  этом  проверить  возникновение  отказа.  Под  воздействием  сильной  вибрации  может
происходить размыкание контактов реле.

B). Соединения: слегка потрясти соединение.

C). Кабельная шина: слегка покачать провода кабельной шины.

Во время раскачивания обратить внимание на соединения проводов в разъеме.

/2/. Температурное испытание.

Данные  испытания  проводятся  в  том  случае,  если  отказ  системы  автомобиля
предположительно происходит в результате нагрева.

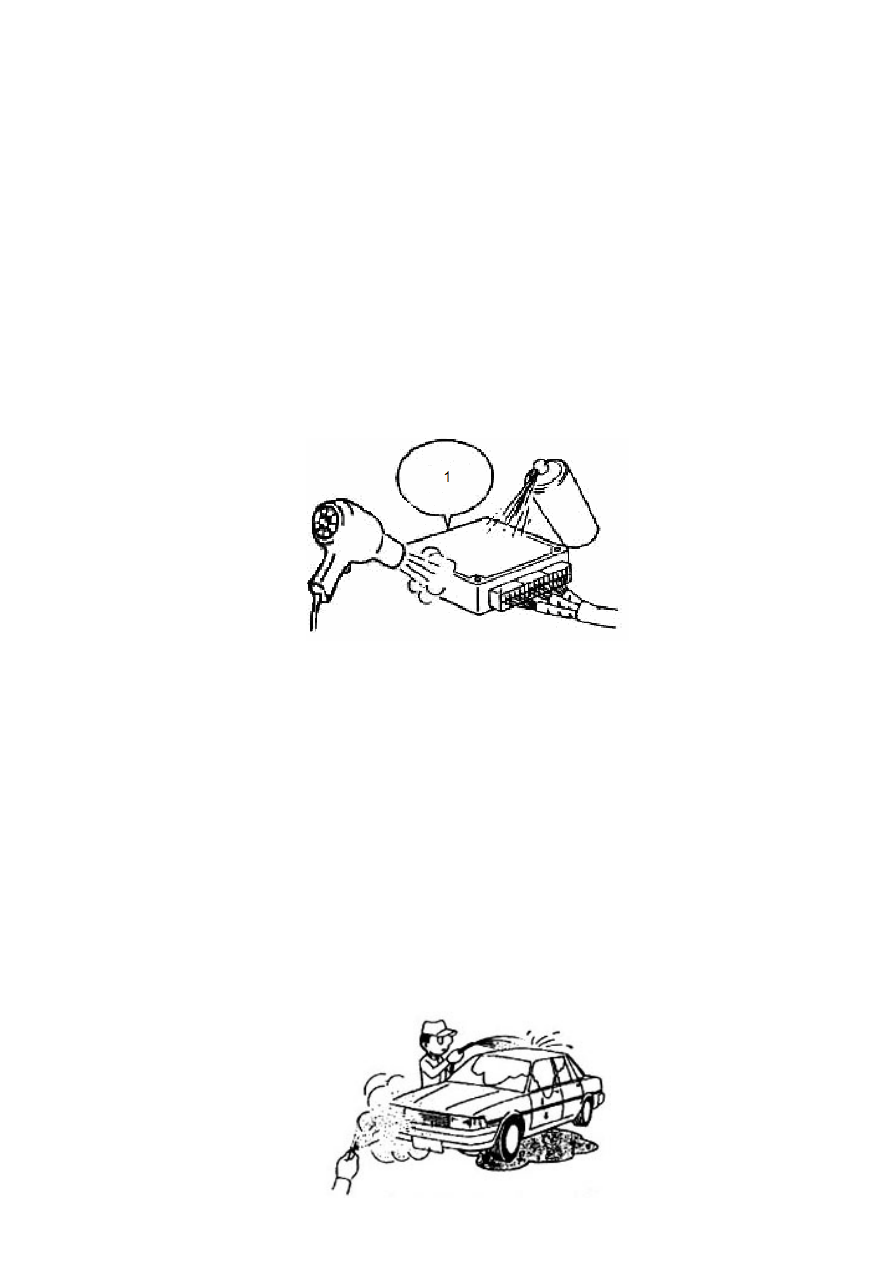

1. Отказавшее устройство.

Нагреть предположительно неисправную часть с помощью фена или подобного устройства.

Примечание:

A).  Не  допускать  нагрева  частей  до  температуры  выше  60°C,  если  специально  не  указано
другое значение.

B). Не допускать непосредственного воздействия тепла на электронные блоки управления и
подобные устройства.

/3/. Испытание дождеванием.

Данное  испытание  проводится  в  том  случае,  если  отказ  системы  предположительно
происходит в дождливую погоду или под воздействием высокой влажности.





37

Примечание:

A). Не поливать водой непосредственно двигатель; для изменения температуры и влажности
в двигательном отсеке направлять воду на радиатор с передней стороны.

B). Не допускать попадания воды непосредственно на части электронного оборудования.

C).  В  случае  если  в  дождливую  погоду  вовнутрь  автомобиля  протекает  вода,  возможно
повреждение  электронных  компонентов  или  разъемов  соединений.  Проверять  указанные
части особенно внимательно.

/4/. Испытание на нагрузку под высоким напряжением.

Данное  испытание  проводится  в  том  случае,  если  отказ  системы  предположительно
происходит в результате перегрузки компонентов системы электрооборудования.

Включать  систему  обогрева,  фары,  устройство  обогрева  заднего  стекла  и  другие
электрические приборы, проверяя при этом наличие признаков неисправности.

(4). Проверка электрических цепей.

/1/. Основная проверка.

* Условия измерения сопротивления частей электрооборудования.

Если

специально

не

оговорено

иное,

измерение

сопротивления

всех

частей

электрооборудования  выполняется  в  помещении  при  температуре  20°C.  После  запуска
двигателя  температура  происходит  быстрый  нагрев  частей.  Если  измерения  проводятся  в
таких  условиях,  полученные  данные  будут  выходить  за  пределы  диапазона  допусков.
Поэтому измерения можно проводить только после полного остывания двигателя.

* Разборка и сборка разъемов соединений.

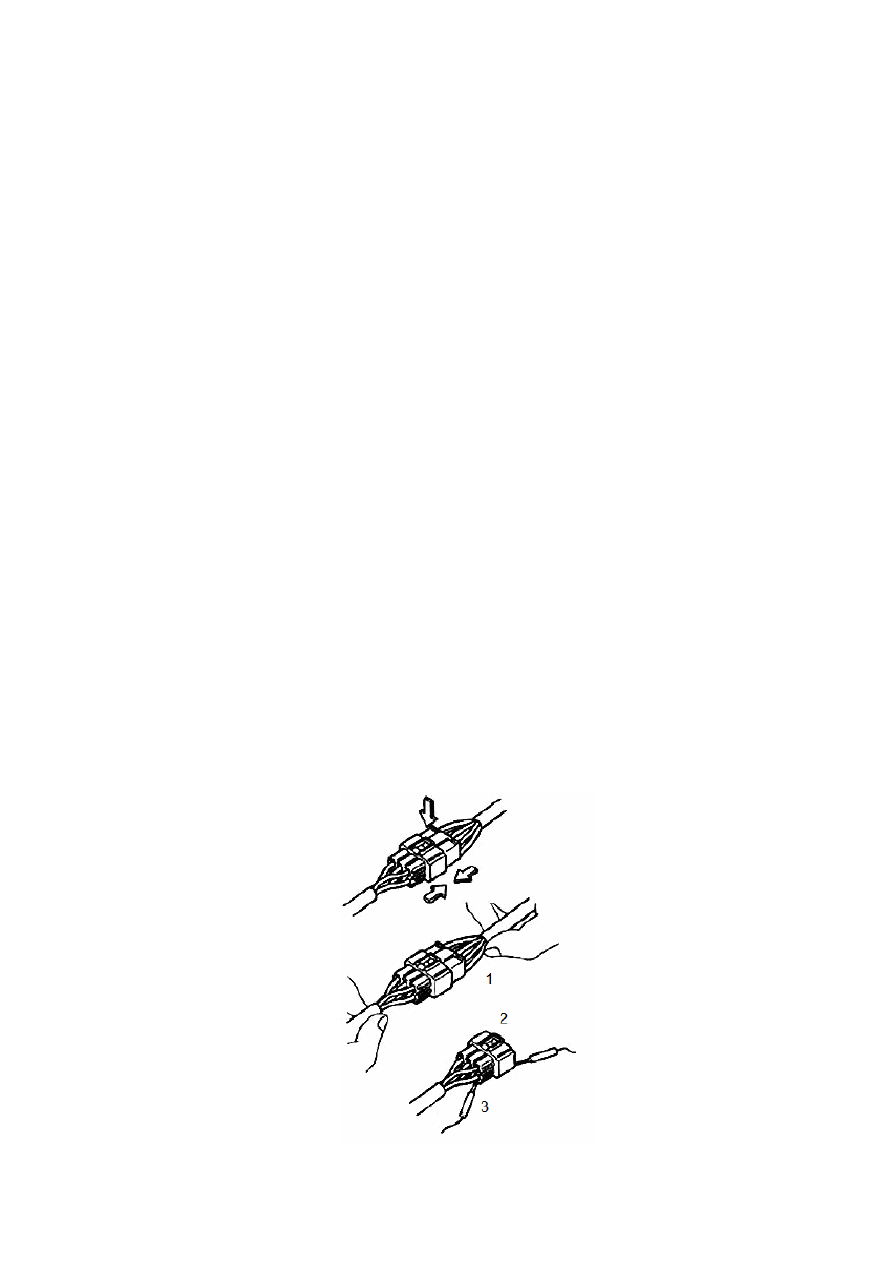

-- Удерживая конец разъема пальцами, нажать на защелку и отсоединить разъем.



1, 2. Неправильно. 3. Правильно.



38

-- При разборке разъема не тянуть непосредственно за провод. Размыкать соединение, только
удерживая разъем.
-- Перед соединением разъема проверить его на предмет деформации, наличие повреждений
и выпадающих контактов.
-- При соединении вставлять штепсель разъема до характерного щелчка.
--  Если  при  проведении  диагностики  возникает  необходимость  вставить  щуп  с  задней
стороны  разъема,  следует  учитывать,  что  такой  способ  проверки  не  допускается  для
водозащищенных  разъемов.  Для  проверки  таких  разъемов  приборы  подключаются  к
проводам отводки от контактов разъема. При подключении щупов действовать осторожно, не
допуская повреждения и смещения контактов.

* Проверка разъемов.

-- При соединении разъема удерживать одновременно головки штепселя и гнезда, убедиться,
что разъем вставлен полностью и надежно зафиксирован.
--  После  отсоединения  разъема  проверить  его  на  предмет  нарушения  контактов,  выпадения
контактов,  ослабления  их  посадки  в  корпусе  разъема  или  повреждения  контактов,  слегка
потянув за каждый провод с задней стороны головки разъема.

Кроме  того,  визуально  осмотреть  разъем  и  клеммы  контактов  на  предмет  обнаружения
следов  коррозии, металлических  частиц,  посторонних  частиц  и  влаги, воздействия высоких
температур, перегиба проводов загрязнения и деформации разъема.

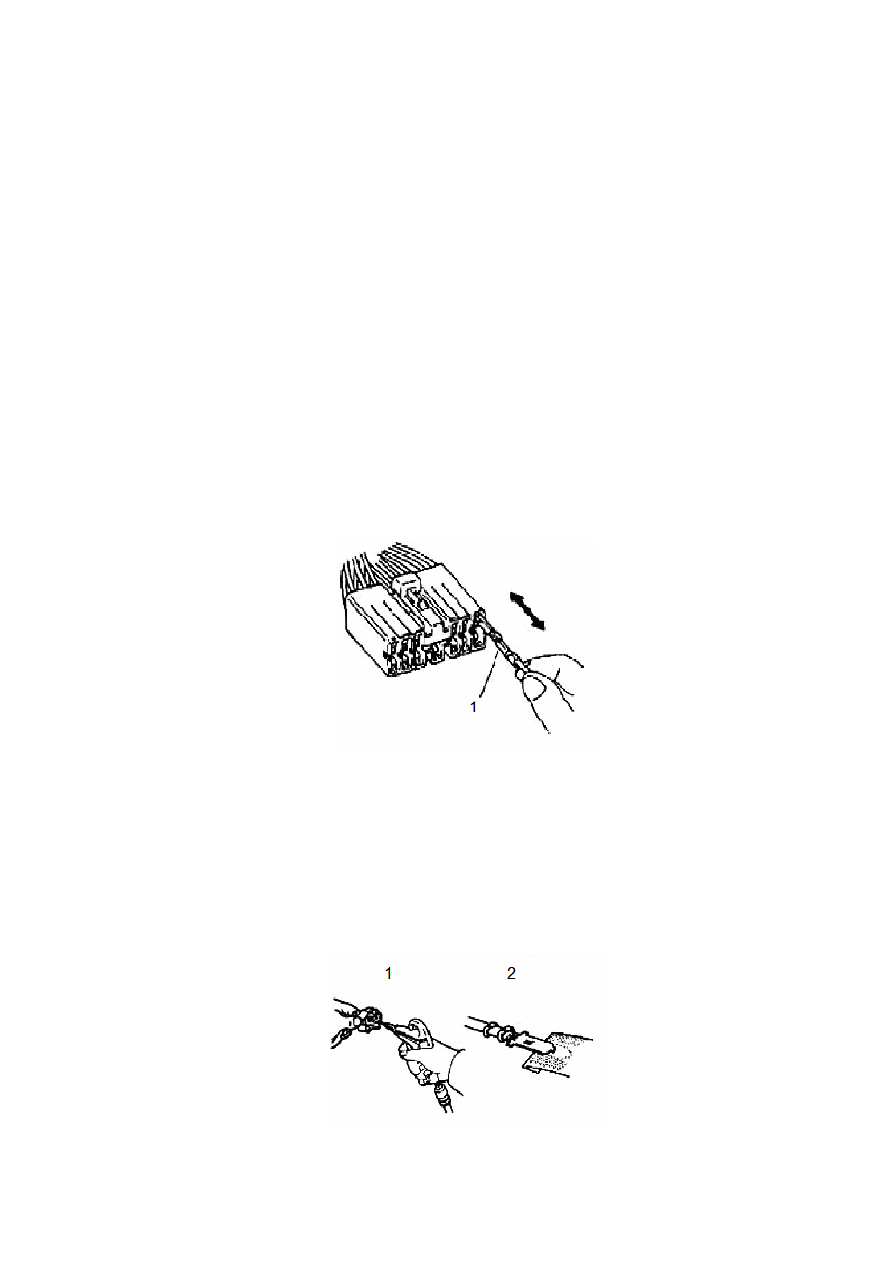

1. Контакт штепсельного разъема.

* Проверка давления контактов разъема.

Вставить  подходящий  штепсель  в  гнездо  разъема,  проверить  плотность  зацепления  и
прижимное усилие между контактами штепселя и розетки.

* Подготовка контактов разъема.



1. Правильно. 2. Неправильно.
