39

--  Если  контакты  покрылись  пылью,  очистить  контакты  с  помощью  воздухомета  или
протереть  их  чистой  ветошью.  Не  зачищать  контакты  наждачной  бумагой  во  избежание
повреждения защитного покрытия.
--  Если  давление  контактов  не  соответствует  требованиям,  заменить  разъем.  При  замене
разъема одновременно заменять штепсельную  головку  и  розетку,  использовать  только  части
аналогичного размера и конструкции.
--  В  случае  обнаружения  поврежденных,  деформированных  и  подверженных  коррозии
контактов заменить их новыми деталями. Неразборный разъем заменяется целиком.

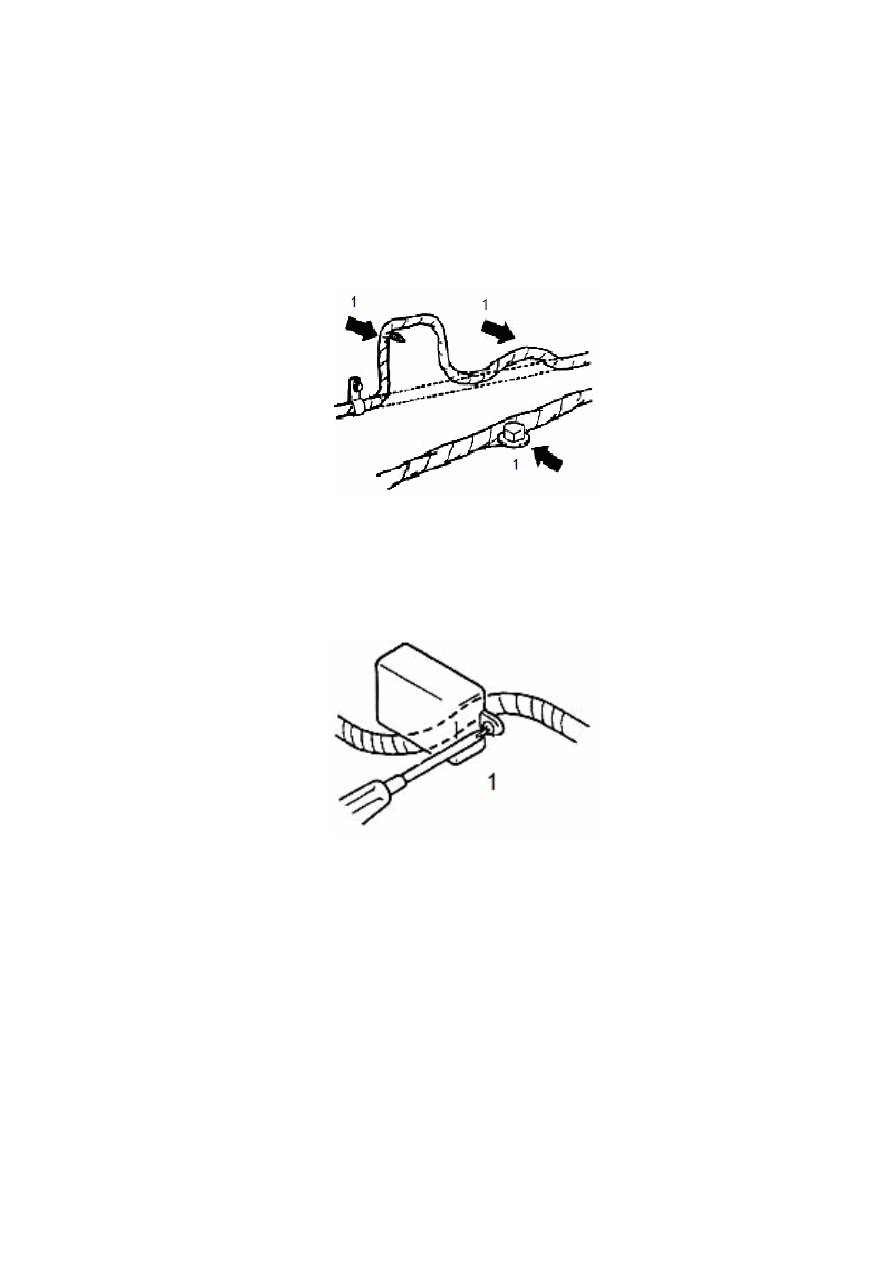

* Демонтаж и установка кабельной шины.



1. Неправильно.

--  Перед  демонтажем  кабельной  шины  проверить  ее  соединения  и  крепежный  элемент  для
обеспечения правильной последующей сборки.
-- Не тянуть кабельную шину с усилием во избежание ослабления контактов и деформации.



1. Категорически запрещено!

-- Держать кабельную шину на достаточном расстоянии от нагревающихся, вращающихся и
подвижных частей с острыми углами. Прокладывать кабель на удалении от кромок панелей,
головок болтов и других подобных предметов.
-- Не крепить кабельную шину вместе с другими частями.
--  Не  разрезать  и  не  снимать  защитную  оболочку  кабельной  шины.  Если  в  процессе
выполнения ремонтной операции необходимо разрезать защитную оболочку кабельной шины,
установить новый кусок трубки оболочки или обмотать место разреза изоляционной лентой.









40

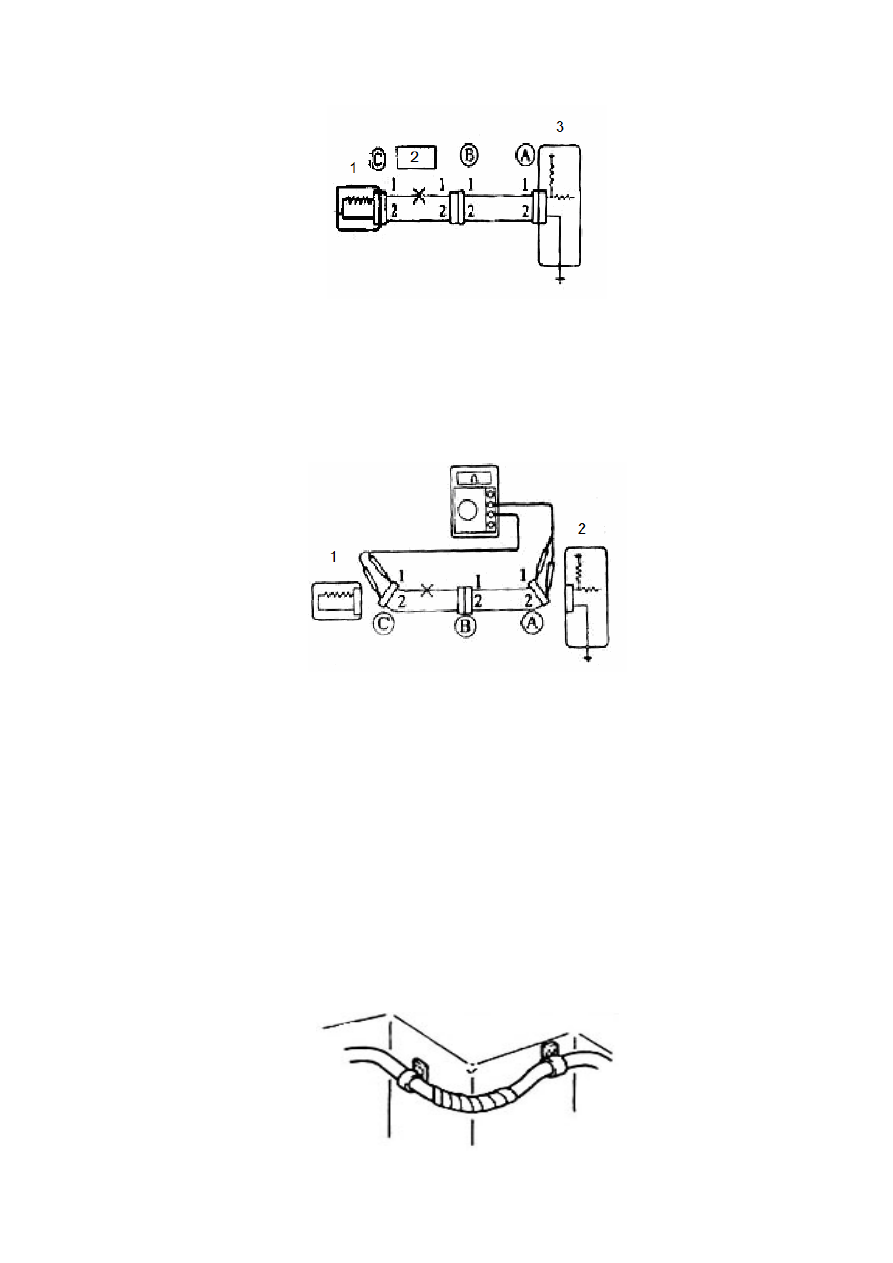

/2/. Проверка на разрыв цепи.



1. Измеряемое устройство. 2. Размыкание. 3. Электронный блок управления.

На рисунке показана проверка кабельной шины на разрыв цепи; место разрыва определяется
в процессе измерения проводимости и электрического напряжения.

* Проверка сопротивления.



1. Измеряемое устройство. 2. Электронный блок управления.

--  Отсоединить  разъемы  A  и  C,  как  показано  на  рисунке,  и  измерить  сопротивление  между
ними; фактическая измеренная величина сопротивления не должна превышать 1 Ом.

Примечание: в процессе измерения слегка потрясти провод.

Проверяемое соединение

Заданные параметры

Контакт 1, разъем A – контакт 1, разъем C

Не менее 10 кОм

Контакт 2, разъем A – контакт 2, разъем C

<1 Ом



Если  измеренные  значения  соответствуют  диапазонам,  указанным  в  таблице  выше,  это
является  признаком  разрыва  цепи  на  участке  между  контактом  1  разъема  A  и  контактом  1
разъема C.







41

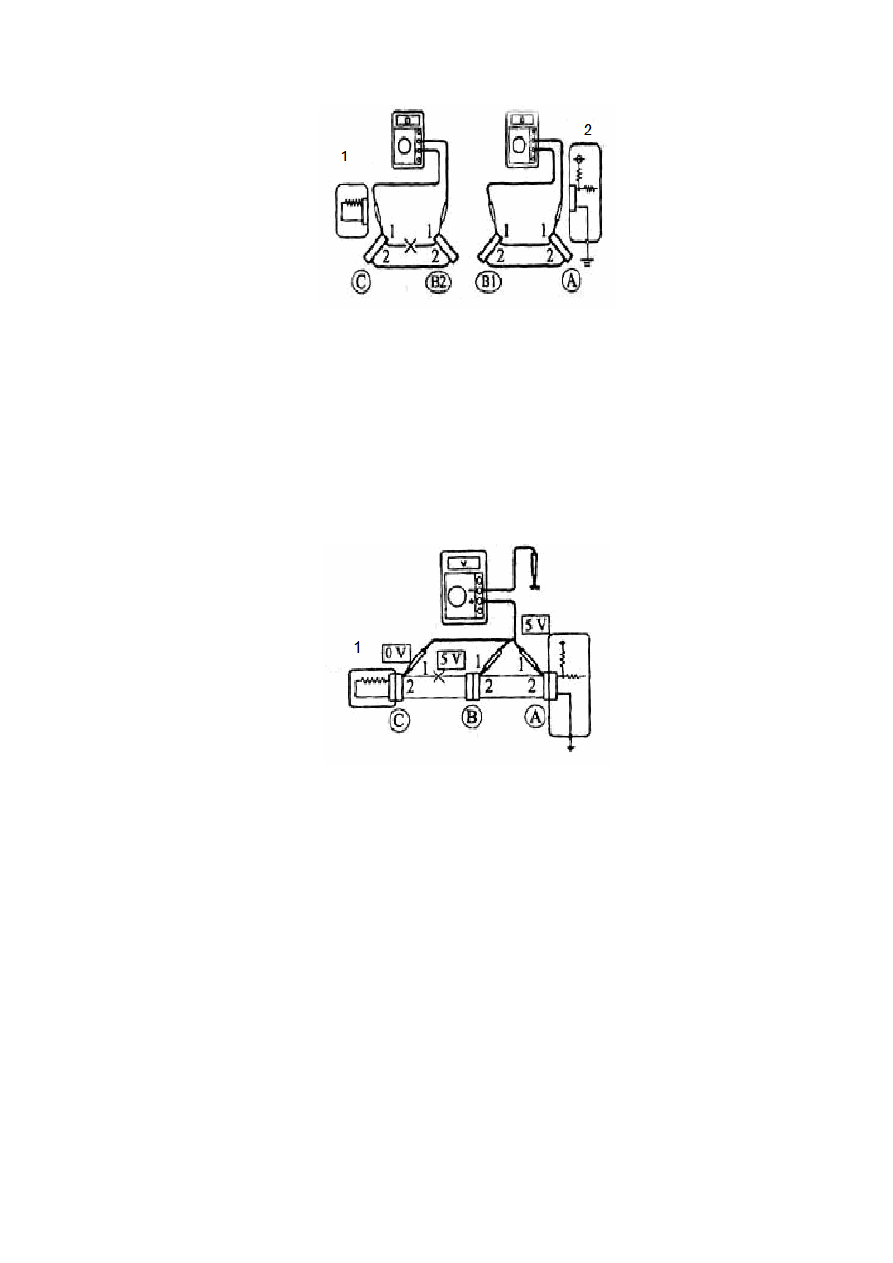

* Отсоединить разъем B, измерить сопротивление между разъемами.



1. Измеряемое устройство. 2. Электронный блок управления.

Проверяемое соединение

Заданные параметры

Контакт 1, разъем A – контакт 1, разъем C

<1 Ом

Контакт 1, разъем B2 – контакт 1, разъем C

Не менее 10 кОм

Если  измеренные  значения  соответствуют  диапазонам,  указанным  в  таблице  выше,  это
является  признаком  разрыва  цепи  на  участке  между  контактом  1  разъема  C  и  контактом  1
разъема B2.

* Проверка напряжения.



1. Измеряемое устройство.

--  Включить  электрическое  питание  в  контуре  и  проверить  контур  на  разрыв  цепи
измерением напряжения.

Как  показано  на  рисунке,  когда  все  разъемы  соединены,  последовательно  измерить
электрическое сопротивление между контактом 1 разъема A электропитания 5В электронного
блока управления и кузовом автомобиля; между контактом 1 разъема B и кузовом автомобиля;
между контактом 1 разъема C и кузовом автомобиля.

-- Пример:

Проверяемое соединение

Заданные параметры

Контакт 1 разъема A – масса кузова

5В

Контакт 1 разъема B – масса кузова

5В

Контакт 1 разъема C – масса кузова

5В

Если  измеренные  значения  соответствуют  диапазонам,  указанным  в  таблице  выше,  это
является  признаком  разрыва  цепи  на  участке  между  контактом  1  разъема  B  и  контактом  1
разъема C.



42

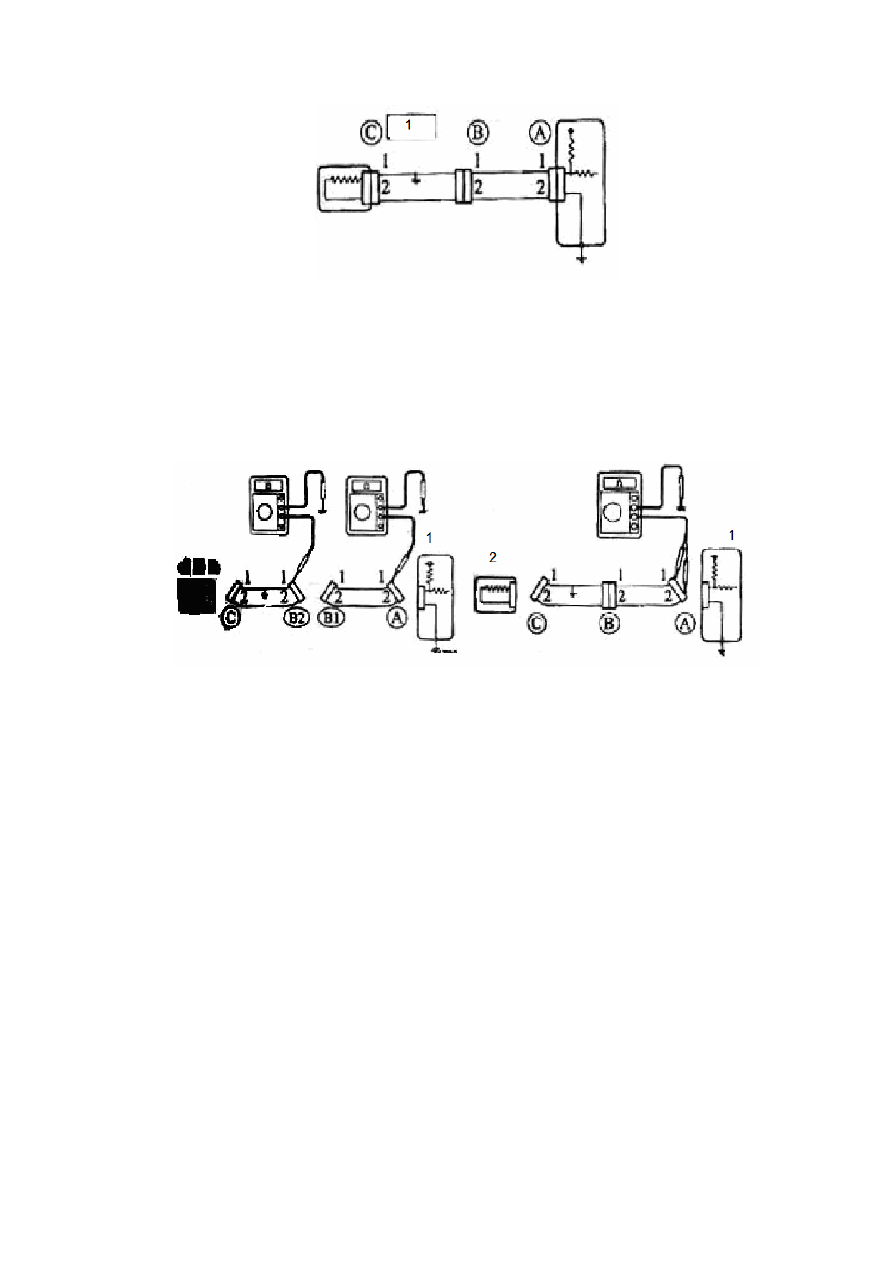

/3/. Проверка на короткое замыкание.



1. Короткое замыкание.

*  Если  возникает  короткое  замыкание  при  подключении  кабельной  шины  на  массу,  как
показано  на  рисунке,  можно определить  участок,  на  котором возникло  короткое  замыкание,
измерив электрическое сопротивление кузова автомобиля.

* Проверить проводимость кузова.



1. Электронный блок управления. 2. Измеряемое устройство.

--  Отсоединить  разъемы  A  и  C,  измерить  сопротивление  между  контактом  1  разъема  A  и
массой  кузова,  контактом  2  и  массой  кузова.  Измеренное  значение  сопротивления  должно
быть не менее 10 кОм.

Примечание: при этом слегка потрясти кабельную шину.

Проверяемое соединение

Заданные параметры

Контакт 1 разъема A – масса кузова

<1 Ом

Контакт 2 разъема A – контакт 2 разъема C

Не менее 10 кОм

Если  измеренные  значения  соответствуют  диапазонам,  указанным  в  таблице  выше,  это
является  признаком  разрыва  цепи  на  участке  между  контактом  1  разъема  B2  и  контактом  1
разъема C.

--  Отсоединить  разъем  B,  последовательно  измерить  сопротивление  между  контактом  1
разъема A и кузовом; сопротивление между разъемом B2 и кузовом.

Проверяемое соединение

Заданные параметры

Контакт 1 разъема A – масса кузова

Не менее 10 кОм

Контакт 1 разъема B2 – масса кузова

<1 Ом

Если  измеренные  значения  соответствуют  диапазонам,  указанным  в  таблице  выше,  это
является  признаком  разрыва  цепи  на  участке  между  контактом  1  разъема  A  и  контактом  1
разъема C.
