33

Блок управления системы санкционирования доступа и пуска
двигателя J518

●

С блоком считывания информации с антенн для разрешения доступа без ключа J723

●

Выключатель санкционирования доступа и пуска двигателя E415 и

●

Клавиша доступа и разрешения пуска двигателя E408

Изменения по сравнению с Audi A6 ’05

Система санкционирования доступа и пуска двигателя в основном заимствована у Audi A6 ’05. По сравнению
с Audi A6 ’05 внесены следующие изменения:

Изменено место установки блока считывания информации с антенн для разрешения доступа без ключа J723.
В Audi Q7 он размещается сзади справа. Точное место установки изображено на рисунке в соответствующей
главе.

Схема системы

Три компонента системы санкционирования
доступа и пуска двигателя связаны между собой
с помощью локальной однопроводной шины
данных.

Это:
–

блок управления системы санкционирования
доступа и пуска двигателя J518;

–

выключатель санкционирования доступа и пуска
двигателя E415 и

–

блок считывания информации с антенн для
разрешения доступа без ключа J723
(устанавливается только с системой Advanced
Key).

Блок управления системы санкционирования
доступа и пуска двигателя J518 — ведущее
устройство системы (Master), оснащен
интерфейсом для связи с другими системами. Блок
управления системы санкционирования доступа и
пуска двигателя J518 подключен к шине
CAN<комфорт.

364_025

Блок управления

системы санк+

ционирования

доступа и пуска

двигателя

J518

Блок считывания

информации

с антенн для раз+
решения доступа

без ключа

J723

Выключатель

системы санк+

ционирования

доступа и пуска

двигателя

E415

34

Блоки управления

Варианты исполнения

В зависимости от целевого рынка сбыта автомобиля и комплектации автомобиля к системе
санкционирования доступа и пуска двигателя предъявляются различные требования. Получаемым
в результате многообразием вариантов объясняется различное исполнение выключателя санкционирования
доступа и пуска двигателя E415. Его исполнение определяется следующими вариантами комплектации
автомобиля:

●

с или без Advanced Key;

●

с автоматической или механической коробкой передач (блокировка ключа в замке зажигания);

●

радиочастотой ключа автомобиля (315 МГц, 433 МГц или 868 МГц).

Блок управления системы санкционирования доступа и пуска двигателя J518, а также блок считывания
информации с антенн для разрешения доступа без ключа J723 имеют только одно исполнение.

Примечание

Система санкционирования доступа и
пуска двигателя описана в программе
самообучения SSP 326 —
Audi A6 ’05 Электрооборудование.

35

Задачи блока управления системы санкционирования доступа и пуска двигателя J518

364_026

●

Благодаря соединению с шиной данных
обеспечивает связь с другими системами.
Подключен к шине CAN<комфорт

●

Обменивается данными с другими
компонентами системы санкционирования
доступа и пуска двигателя через однопроводную
локальную шину данных

●

Через 2 отдельных провода и однопроводную
шину данных считывает данные о положении
ключа зажигания в выключателе санкциониро<
вания доступа и пуска двигателя E415

●

Считывает данные о положении клавиши
системы санкционирования доступа и пуска
двигателя E408 (устанавливается только
с системой Advanced Key)

●

Управляет реле подачи питания на клемму 15 и
клемму 75x

●

Подает команду на запуск двигателя блоку
управления двигателя

●

Управляет электродвигателем блокировки
рулевой колонки

●

Считывает с блока управления автоматической
КП J217 информацию о том, находится ли
селектор передач в положении P или N

●

Дает разрешение на «открытие автомобиля»

●

Является диагностическим интерфейсом всех
компонентов системы санкционирования
доступа и пуска двигателя

●

Является задающим устройством (Master)
иммобилайзера IV поколения

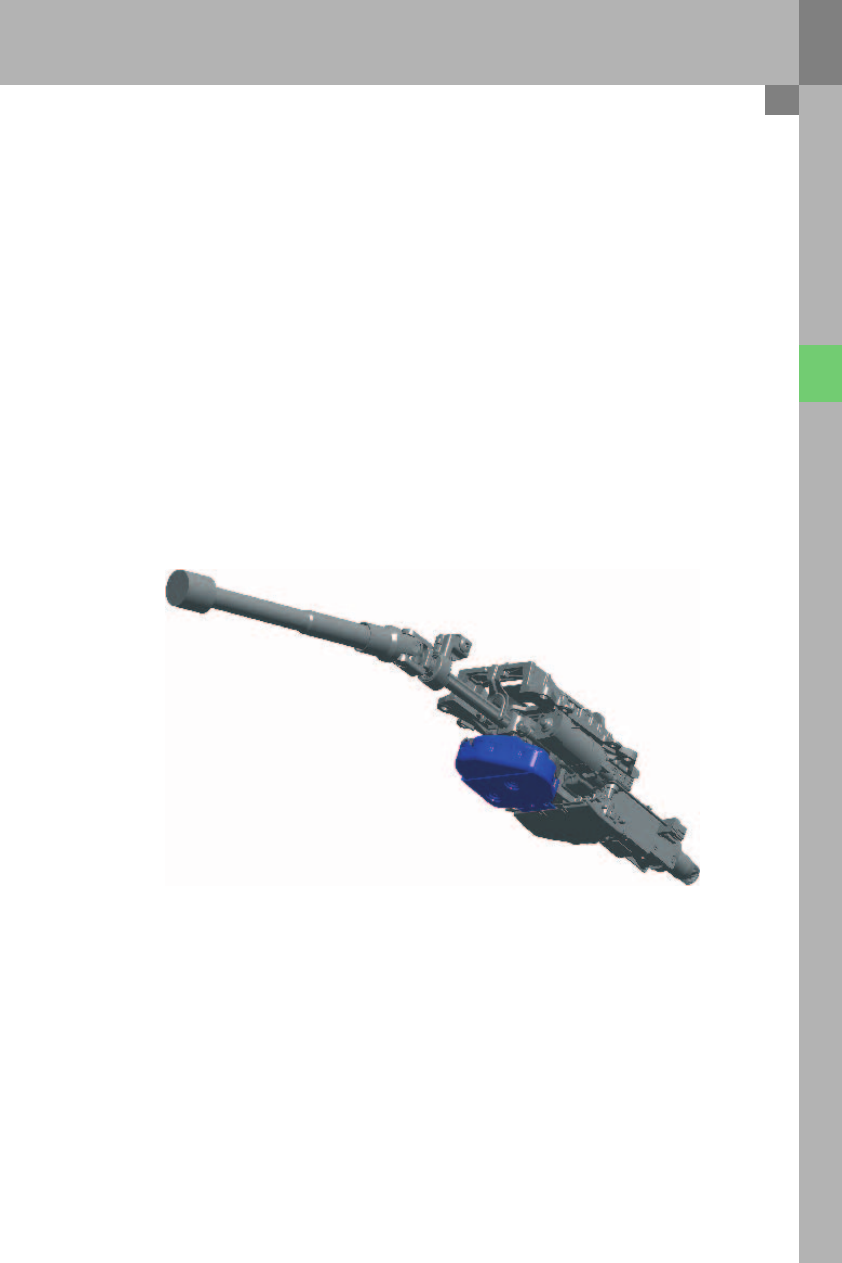

Блок управления системы санкционирования
доступа и пуска двигателя, так же как и
в Audi A6 ’05, образует единое целое с рулевой
колонкой. Блок управления прикреплен к рулевой
колонке срывными болтами и не может быть
заменен отдельно. При необходимости замены
блока управления системы санкционирования
доступа и пуска двигателя замене подлежит
рулевая колонка в сборе.

36

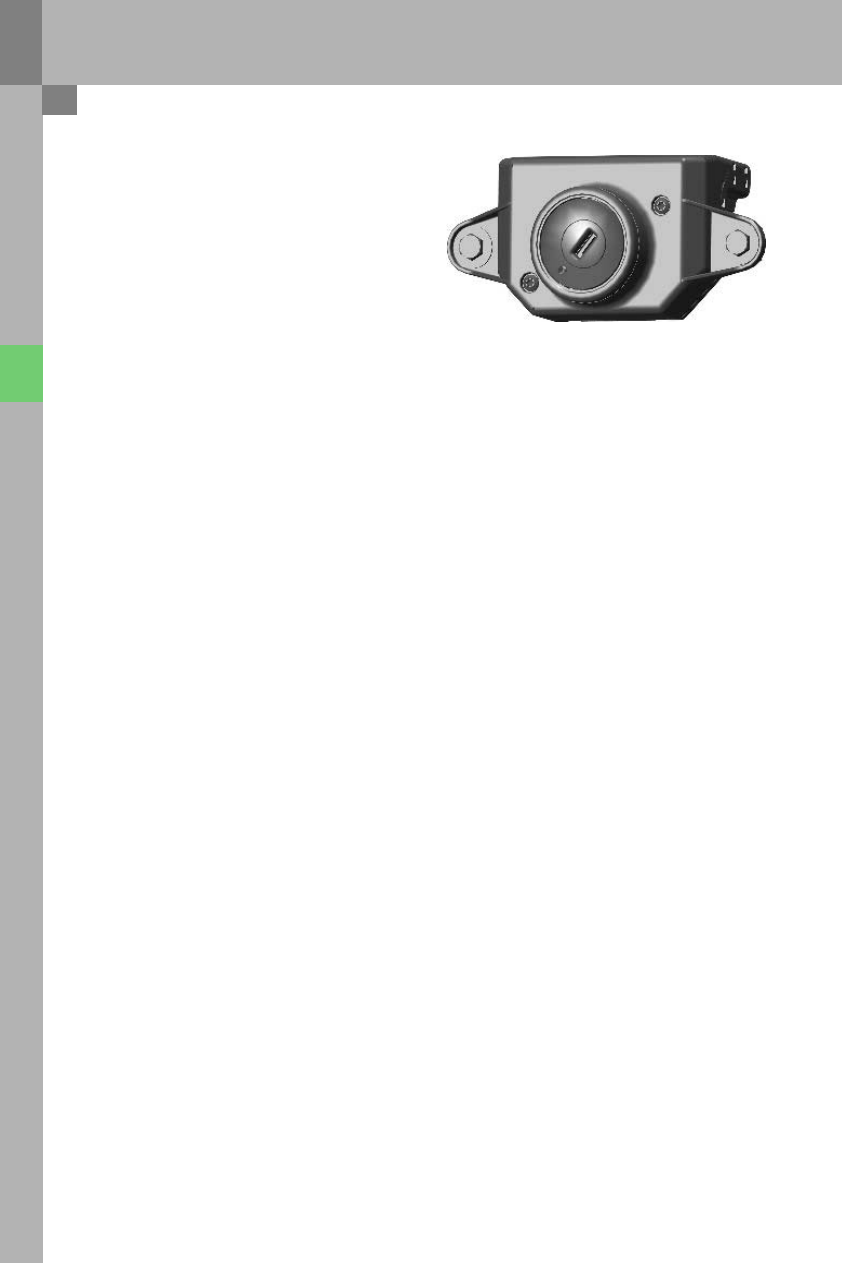

Выключатель санкционирования доступа и пуска
двигателя E415 не имеет механической личинки.
Его можно повернуть ключом от любого автомобиля
Q7. Распознавание ключа происходит на
электронном уровне.

Блоки управления

Задачи выключателя санкционирования доступа и пуска двигателя E415

364_027

●

Определяет с помощью 4 микровыключателей
положение ключа в выключателе зажигания

●

Передает информацию о текущем положении
ключа через однопроводную шину данных и два
отдельных провода блоку управления системы
санкционирования доступа и пуска двигателя

●

В целях безопасности дополнительно разрывает
цепь питания блокиратора рулевой колонки
(предотвращает самопроизвольное
блокирование рулевой колонки)

●

Принимает сигнал выключателя положения P
F305 (только в автомобилях с АКП)

●

Управляет блокировкой ключа в замке зажигания

●

Принимает сигнал от клавиши системы
санкционирования доступа и пуска двигателя
E408 (только в автомобилях с системой Advanced
Key)

●

Принимает сигнал антенны центрального замка
и охранной сигнализации R47

●

Пересылает данные, полученные от радиоключа,
в блок управления системы санкционирования
доступа и пуска двигателя

●

Принимает сигнал от выключателя стоп<сигнала
F (только в автомобилях с системой Advanced
Key)

●

С помощью считывающей катушки передает
энергию на транспондер вставленного ключа
зажигания, чтобы он мог передать данные,
позволяющие его идентифицировать

●

Передает полученные идентификационные
данные ключа через однопроводную шину
данных в блок управления системы
санкционирования доступа и пуска двигателя
J518

●

Обменивается данными с другими
компонентами системы санкционирования
доступа и пуска двигателя через однопроводную
локальную шину данных
