29

364_064

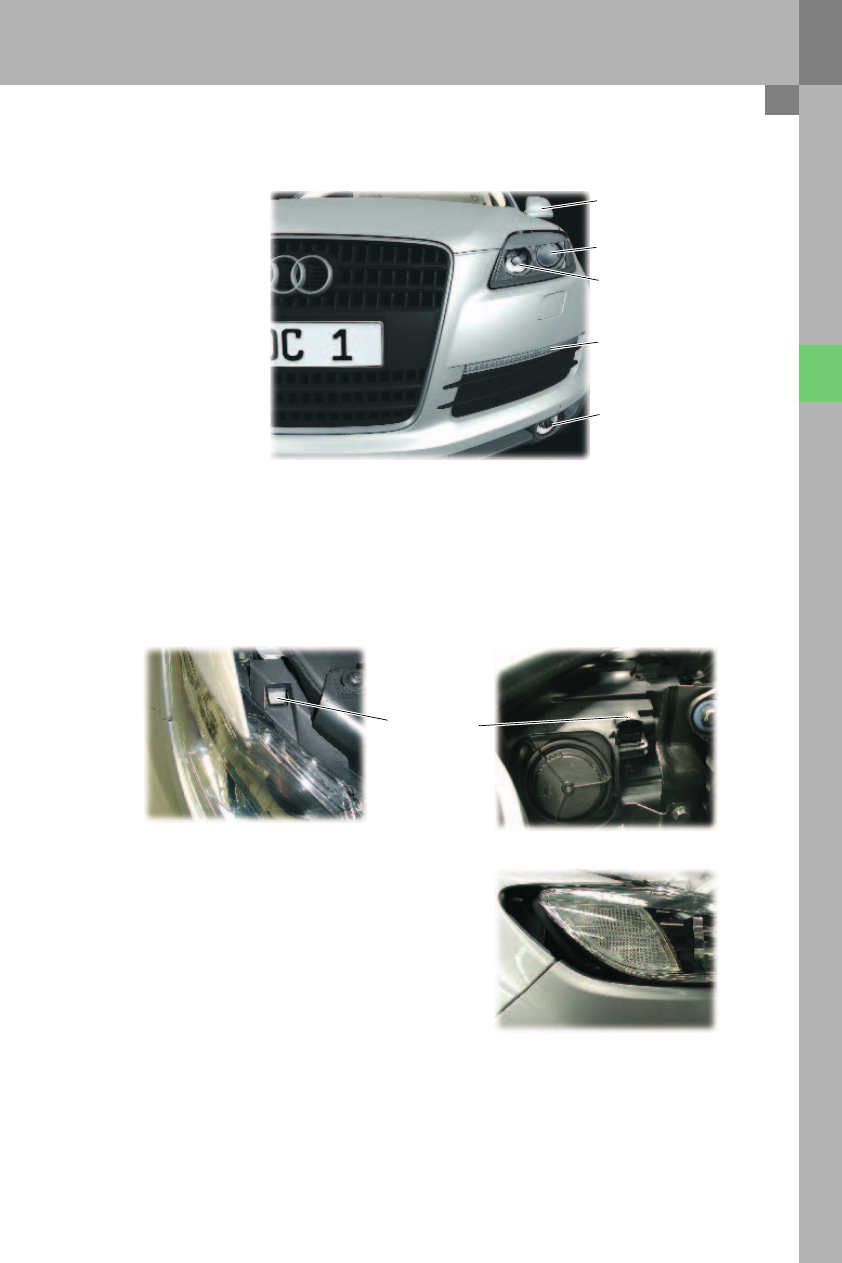

Расположение передних световых
приборов

Передние световые приборы

364_020

Система направляющих салазок основной фары

Благодаря использованию системы направляющих салазок основную фару можно демонтировать, не
снимая переднего бампера. Это значительно облегчает проведение работ по замене ламп накаливания.
Дополнительную информацию по замене ламп накаливания можно найти в руководстве по эксплуатации
Audi Q7.

Боковой указатель поворота

Ближний свет

Дальний свет

Фонарь переднего указателя
поворота и стояночного огня

Противотуманная фара

364_062

364_063

После разблокирования защелок и отсоединения
разъемов жгутов проводов фару можно сдвинуть
вперед и снять. Перед проведением данной
операции необходимо ознакомиться с актуальной
информацией из руководства по ремонту.

Замена ламп накаливания

Почти все лампы накаливания можно заменить,
используя комплект бортового инструмента.
Более подробную информацию по замене ламп
накаливания можно найти в руководстве по
эксплуатации Audi Q7.
Не предусмотрена самостоятельная замена
клиентом следующих ламп: ксеноновых, указателей
поворота в наружных зеркалах, верхнего
стоп<сигнала.

разблокировать

30

Блоки управления

Задние световые приборы

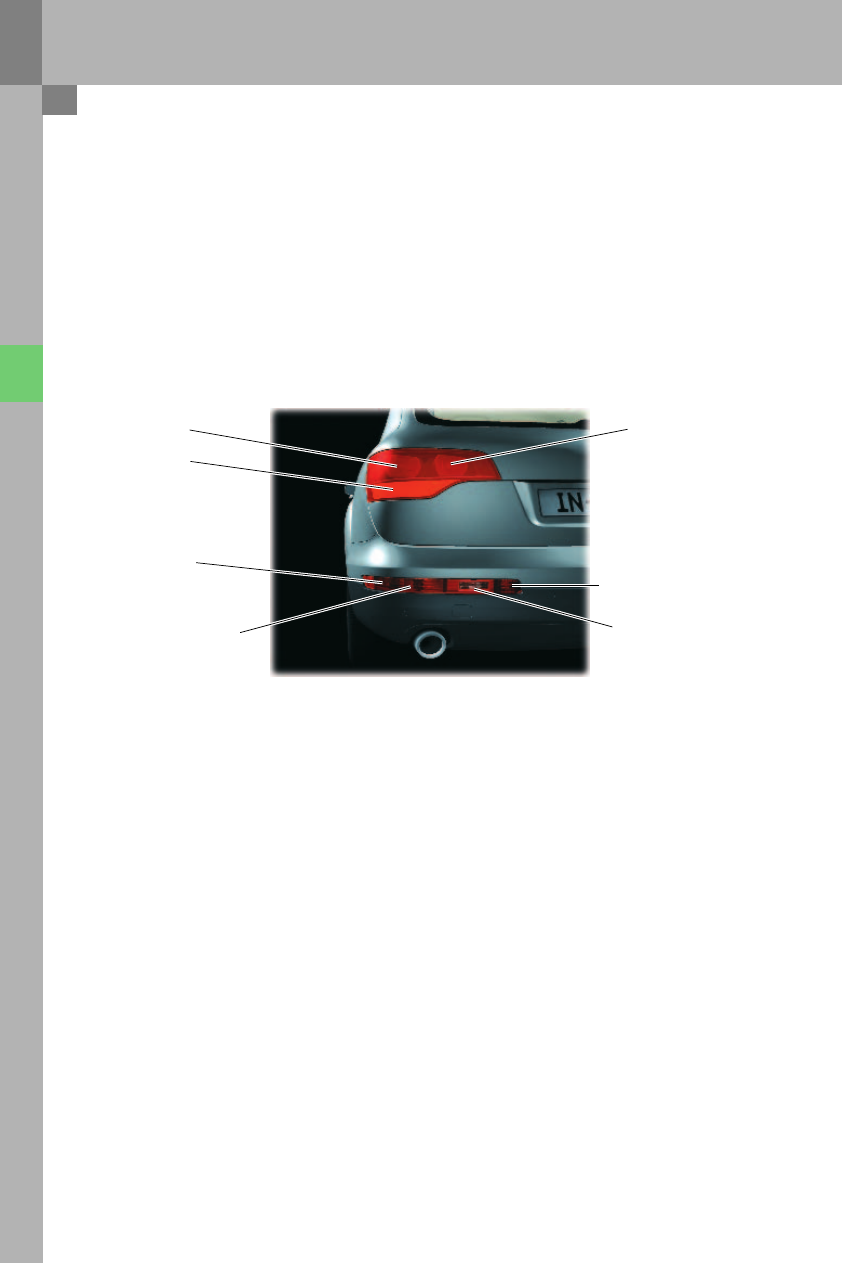

Расположение задних световых приборов

Основные задние фонари полностью установлены в двери багажного отсека. При открывании двери
багажного отсека задние фонари начинают светить вверх, поэтому возникла необходимость в установке на
задний бампер дополнительных задних фонарей. При открывании двери багажного отсека происходит
переключение заднего освещения на дополнительные задние фонари. Основной задний фонарь с каждой
стороны состоит из двух секций стоп<сигнала и габарита, а также указателя поворота. Дополнительные
задние фонари в бампере имеют секции стоп<сигнала и габарита, а также указателя поворота. Кроме этого
в них установлены фонари заднего хода и противотуманные фонари.

Варианты исполнения

Исполнение заднего фонаря зависит от страны рынка сбыта:

●

ECE (например Европа)

●

SAE (например Северная Америка)

Управление задними фонарями

Центральный блок управления систем комфорта J393 управляет
–

стоп<сигналами;

–

задними  габаритными фонарями;

–

указателями поворота.

Центральный блок управления 2 систем комфорта J773 управляет
–

задними противотуманными фонарями;

–

фонарями заднего хода;

–

боковыми габаритными фонарями (Северная Америка).

364_021

Стоп+сигнал и габарит

Указатель поворота

Указатель поворота

Стоп+сигнал и габарит

Задний ход

Стоп+сигнал и габарит

Задний противотуманный
фонарь

31

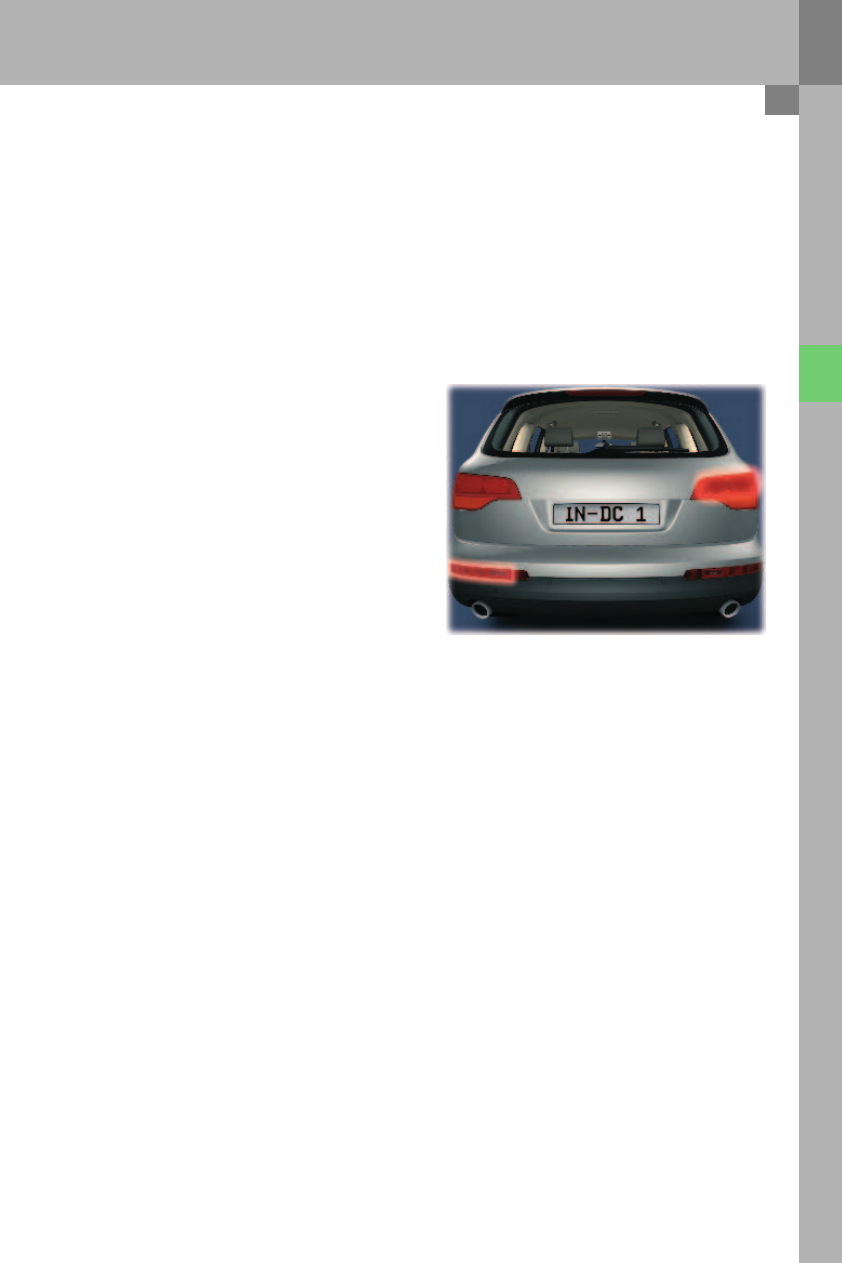

Переключение задних фонарей

Переключение при открывании двери багажного отсека
При открывании двери багажного отсека происходит переключение с фонарей стоп<сигнала и габарита,
а также указателей поворота в основных задних фонарях в двери багажного отсека на дополнительные
задние фонари, установленные в бампере. При этом лампы задних фонарей в двери багажного отсека
гаснут. Если дверь багажного отсека закрывается, то происходит обратное переключение на задние фонари
в двери багажного отсека. При этом дополнительные задние фонари в бампере отключаются.

Переключение при выходе из строя ламп
При выходе из строя указателя поворота с одной
стороны автомобиля или неисправности в
комбинированном фонаре стоп<сигнала и габарита
ассиметрично включается дополнительный задний
фонарь в бампере. Это означает, что включение
дополнительного заднего фонаря происходит
только со стороны возникновения дефекта.
Сообщение об ассиметричном переключении
поступает в комбинацию приборов. При работе по
причине неисправности в режиме переключения
основных задних фонарей на дополнительные
задние фонари в бампере новая попытка включения
задних фонарей в двери багажного отсека
производится только при новом включении
зажигания (повторной подаче питания на
клемму 15).

Алгоритм переключения задних фонарей

Информацию, необходимую для переключения освещения при открывании двери багажного отсека,
центральный блок управления систем комфорта J393 получает от датчиков через центральный блок
управления 2 систем комфорта J773. К центральному блоку управления 2 систем комфорта  J773
подсоединены датчик 1 G525 и датчик 2 G526, регистрирующие закрытое положение двери багажного
отсека. Полученная центральным блоком управления 2 систем комфорта J773 информация о том, что дверь
багажного отсека открыта, передается по шине CAN<комфорт в центральный блок управления систем
комфорта J393. На основании этой информации центральный блок управления систем комфорта J393
отключает задние фонари в двери багажного отделения и включает задние фонари в бампере. Информацию
о датчиках G525 и G526 можно найти в этой программе самообучения в разделе о центральном блоке
управления 2 систем комфорта J773.
Центральный блок управления систем комфорта оснащен системой контроля нагрева ламп накаливания.
Таким образом он распознает выход из строя фонаря стоп<сигнала и габарита или указателя поворота. При
распознавании сбоя с одной стороны автомобиля происходит переключение на дополнительный задний
фонарь.

Замена ламп

Все лампы накаливания можно заменить, используя комплект бортового инструмента. Лампы находятся за
четырьмя кожухами двери багажного отсека.

364_022

32

Изменения по сравнению с Audi A6 ’05

Блок управления 2 бортовой сети заимствован
у Audi A6 ’05. Новым является только место
установки блока.

Перечень выполняемых функций

●

Считывание информации с кнопки вещевого
ящика E316

●

Управление электродвигателем отпирания
замка вещевого ящика V327

●

Управление электромагнитным клапаном
Servotronic N119

●

Передача с помощью отдельной линии люку
информации о сигнале скорости, комфортном
открывании и закрывании

●

Передача на шину CAN данных от встроенного
в блок управления датчика угла наклона

Варианты исполнения

Блок управления 2 бортовой сети J520 имеет два
варианта исполнения.

В базовом варианте исполнения он управляет
отпиранием вещевого ящика и электромагнитным
клапаном Servotronic.

В варианте Highline он выполняет дополнительные
функции, связанные с управлением люком, кроме
этого в блоке управления установлен датчик угла
наклона. Данные от датчика угла наклона
необходимы для работы системы охранной
сигнализации.

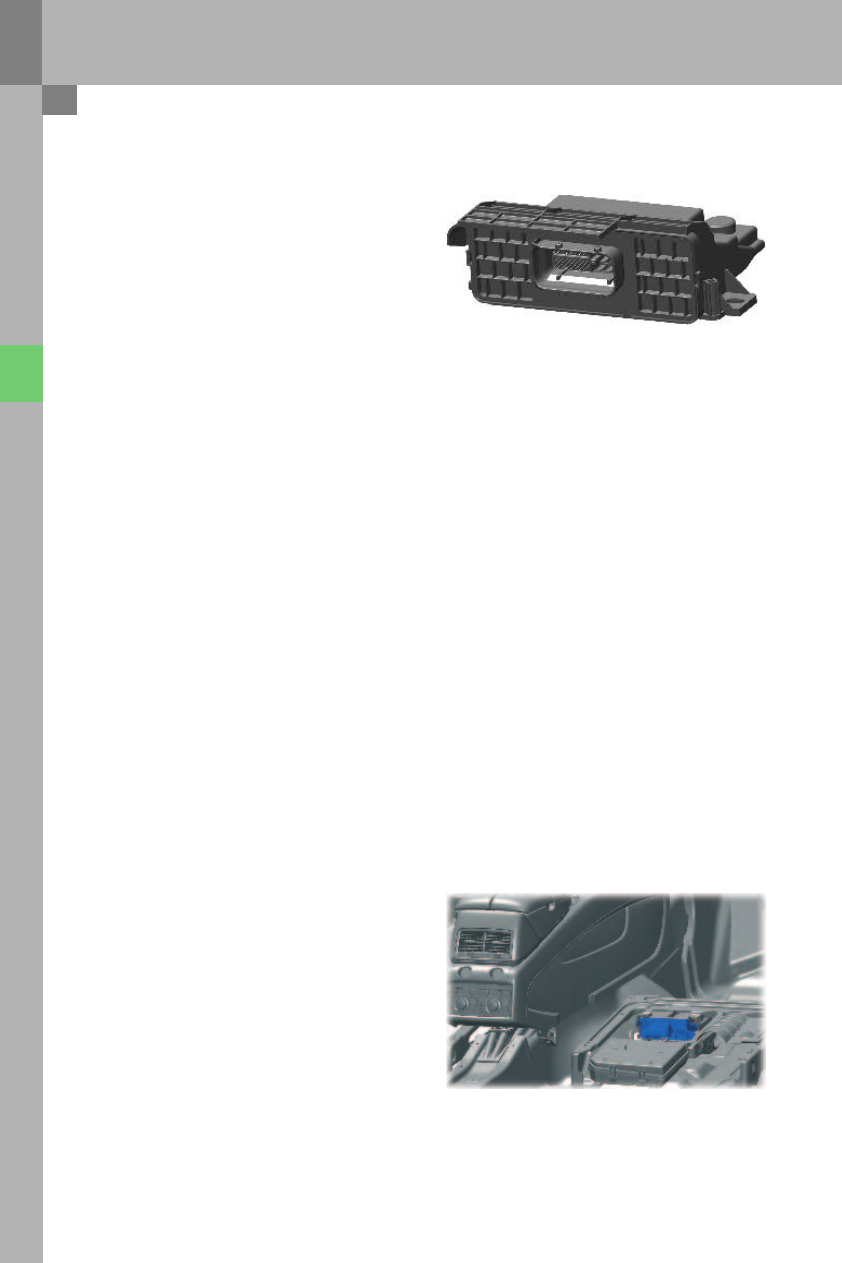

Место установки

Блок управления 2 бортовой сети находится, как
показано на рисунке, под правым передним
сиденьем.

Блоки управления

Блок управления 2 бортовой сети J520

364_024

364_023
