Ауди Q7. Инструкция - часть 44

25

364_057

364_056

Генератор

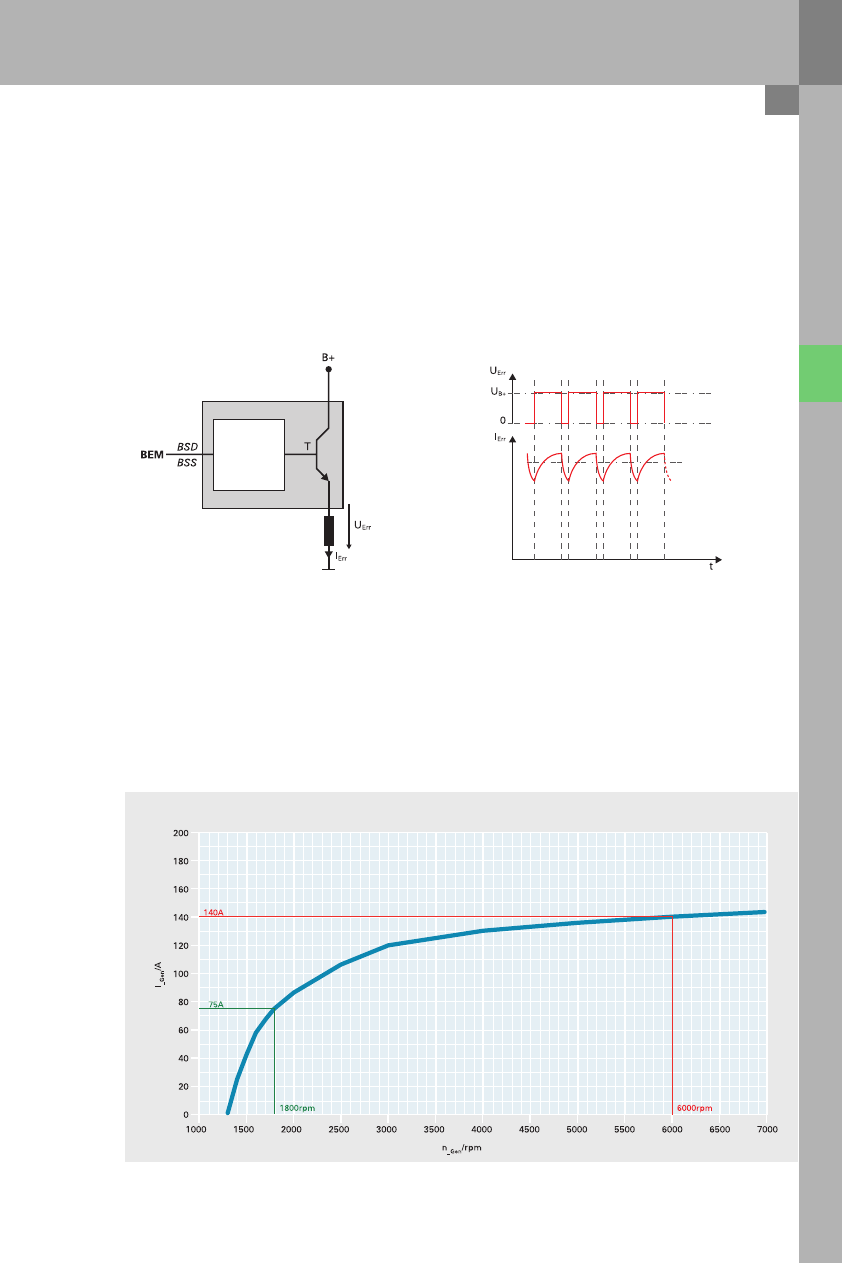

Принцип работы регулятора напряжения

Напряжение возбуждения и вместе с ним ток возбуждения определяют ток отдачи генератора.
Транзистор T подает с частотой около 150 Гц напряжение, приходящее на клемму B+, на обмотку
возбуждения. Регулируемый ток возбуждения I

возб.

 или I

возб._эффект.

, от 0 A до макс. 8 A, прямо

пропорционален току отдачи генератора.

Характеристика генератора

На рисунке отображена зависимость между числом оборотов и силой тока отдачи при полной нагрузке
генератора, то есть график отображает максимально возможное значение тока отдачи в зависимости от
числа оборотов.

364_061

I

возб._эффект.

I

возб.

26

Блоки управления

Рассмотрим подробно две точки на графике. Точку при 1800 об/мин (соответствует холостому ходу,
отмечена зеленым цветом) и вторую — номинальную точку при 6000 об/мин (отмечена красным цветом).
Например  у генератора 140 A это значение силы тока отдачи достигается в номинальной точке при
6000 об/мин. На табличках некоторых генераторов указаны данные 75<140 A. Первое значение показывает
максимально возможный ток отдачи при 1800 об/мин равный 75 А, а второе значение соответствует току
отдачи в номинальной точке (140 A при 6000 об/мин).

Указания

< Приведенные характеристики
действительны при эксплуатации при
комнатной температуре.
< Под числом оборотов
подразумевается число оборотов
генератора, а не число оборотов
двигателя.

На Audi Q7 устанавливаются следующие типы генераторов:

Производитель

Характеристики

генератора

Тип генератора

I_макс @ 1800 об/мин

I_макс @ 6000 об/мин

Valeo

100<150 A

TG16

100 A

150 A

Valeo

105<180 A

TG17

105 A

180 A

Hitachi

140<210 A

HTC 190A

140 A

210 A

27

Контрольная лампа генератора

Контрольная лампа генератора указывает на неисправность генератора или электрооборудования
автомобиля.

Через бит<синхронный интерфейс (BSS) информация о состоянии генератора передается в блок управления
системы регулирования энергопотребления J644. На основе этих сообщений происходит управление
контрольной лампой.
Информация, необходимая для управления контрольной лампой, передается блоком управления системы
регулирования энергопотребления J644 на шину CAN<комфорт и через диагностический интерфейс шин
данных J533 — на шину CAN комбинации приборов. Блок управления комбинации приборов J285 считывает
информацию с шины CAN комбинации приборов и включает контрольную лампу.

Контрольная лампа включается при следующих неисправностях:

–

Механическая неисправность генератора при работающем двигателе продолжительностью не менее
10 секунд.

–

Электрическая неисправность генератора или BSS продолжительностью не менее 10 секунд.

Обе неисправности приводят к записям в память неисправностей блока управления системы регулирования
энергопотребления J644.

Контрольная лампа не включается:

–

При отсутствии связи между блоком управления
системы регулирования энергопотребления J644 и
блоком управления комбинации приборов J285.

Генератор или регулятор генератора может
передать через бит<синхронный интерфейс блоку
управления системы регулирования
энергопотребления информацию о трех типах
неисправностей:

–

механической неисправности;

–

электрической неисправности;

–

неисправности, вызвавшей повышение
температуры.

Примечание

Внимание! Неисправность регулятора
не всегда приводит к включению
контрольной лампы генератора. Это
происходит тогда, когда регулятор
имеет дефект препятствующий
передаче информации на BSS. Блок
управления системы регулирования
энергопотребления J644 не получает
информации и не включает
контрольную лампу.

Блок управления

комбинации приборов

J285

Блок управления
системы регули+

рования энерго+

потребления

J644

Генератор

364_059

Диагностический

интерфейс шин

данных

J533

Шина CAN комбинации приборов

Шина CAN<комфорт

28

Блоки управления

Проверка генератора

При диагностике регулятора его необходимо проверить на:

–

номинальное напряжение;

–

пониженное напряжение;

–

повышенное напряжение.

В идеальном случае измерение напряжения проводится прямо на генераторе на клемме B+. Если доступ
к точке проведения измерения невозможен, то напряжение измеряется на дополнительных пусковых
выводах.

Номинальное напряжение
Выходное напряжение регулятора должно быть не менее 14,3 В.

Пониженное напряжение
Напряжение генератора не должно быть менее 13 В. Напряжение 13 В допускается при пониженных
оборотах и подключенных потребителях.

Повышенное напряжение
Напряжение генератора не должно превышать 15,5 В при повышенных оборотах и малом количестве
подключенных потребителей.

Признаки неисправности диодов генератора:

–

повышенный шум генератора;

–

экстремальная пульсация при измерении напряжения с помощью DSO.
