37

(блок считывания информации с антенн для
разрешения доступа без ключа J723
устанавливается только при наличии системы
Advanced Key)

●

Распознает сигналы от расположенных в дверях
4 датчиков приближения

●

Управляет антеннами системы
санкционирования доступа и пуска двигателя
R134 < R138

●

Обменивается данными с другими
компонентами системы санкционирования
доступа и пуска двигателя через однопроводную
локальную шину данных

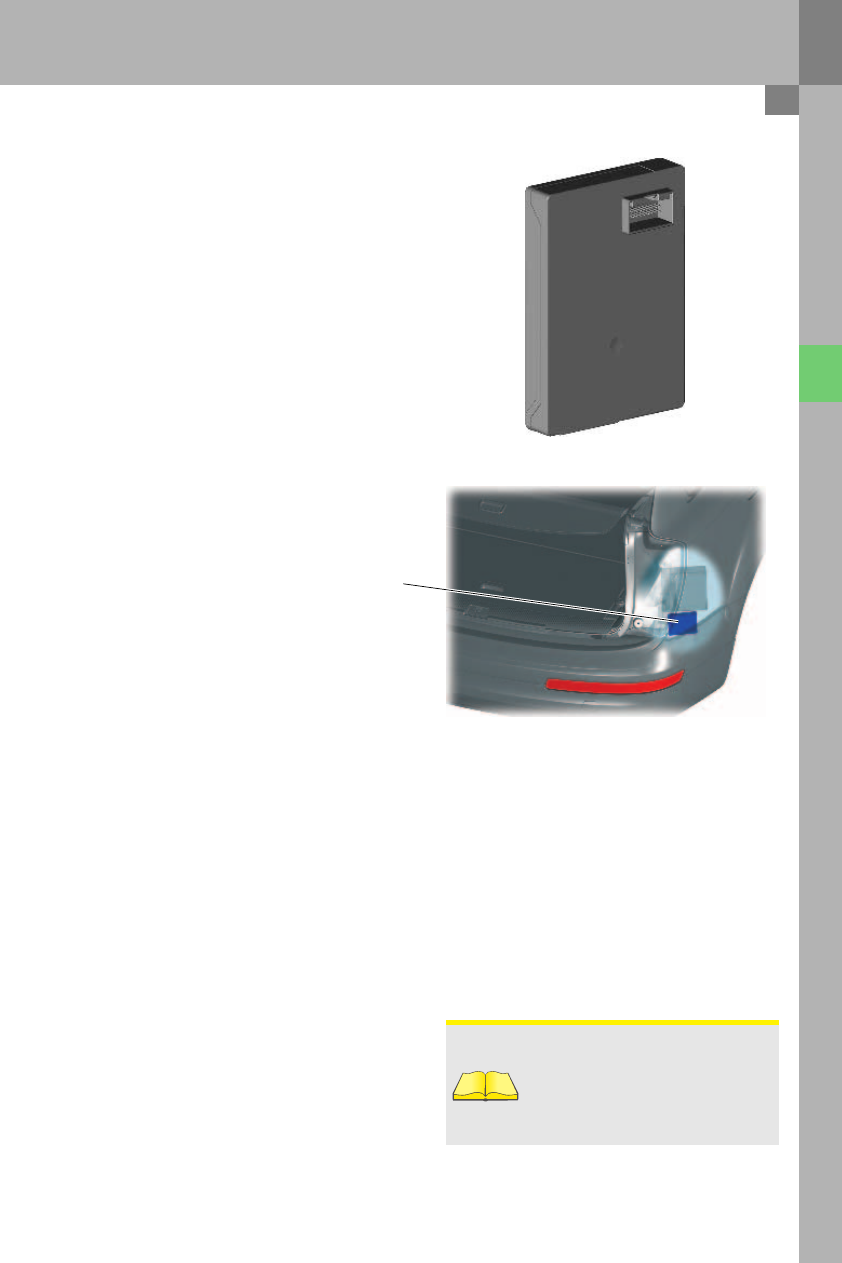

Задачи блока считывания информации с антенн для разрешения доступа без ключа J723

364_028

Задачи клавиши системы санкционирования доступа и пуска двигателя E408

(клавиша устанавливается только при наличии системы Advanced Key)

●

В целях безопасности передает информацию о своем текущем положении блоку управления и
выключателю системы санкционирования доступа и пуска двигателя.

364_029

Примечание

Функции выключателя
санкционирования доступа и пуска
двигателя описаны в программе
самообучения SSP 326 < Audi A6 ’05
Электрооборудование.

Блок считывания информации
с антенн для разрешения доступа
без ключа J723

Место установки блока считывания
информации с антенн для разрешения
доступа без ключа J723

38

J386 Блок управления двери водителя
J387 Блок управления двери переднего
пассажира
J388 Блок управления задней левой двери
J389 Блок управления задней правой двери

Изменения по сравнению с Audi A6 ’05

Блоки управления дверей Audi Q7 заимствованы
у Audi A6 ’05. Поэтому блок управления и
электродвигатель стеклоподъемника
устанавливаются отдельно (не выполнены в виде
единого блока).

Блоки управления

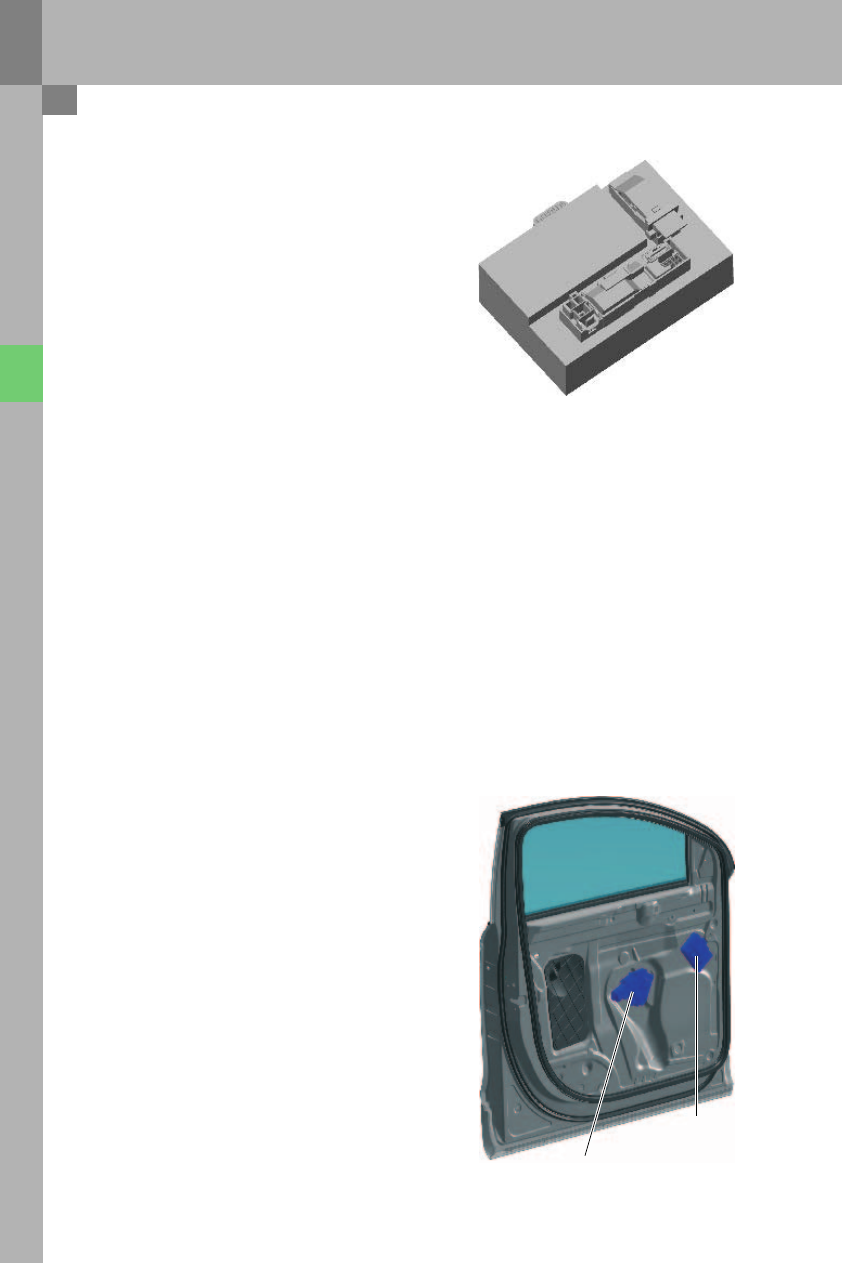

Блоки управления дверей

364_030

Функции замещения

При выходе из строя блока управления систем комфорта J393 блок управления двери со стороны водителя
становится ведущим устройством (Master) в системе центрального замка. В этом случае невозможно
дистанционное открытие автомобиля радиоключом или с использованием системы Advanced Key.
Автомобиль необходимо открывать и закрывать механически. В этом случае остальные блоки управления
дверей напрямую получают и оценивают информацию от блока управления двери со стороны водителя.

Варианты исполнения

Имеются два варианта исполнения блоков управления дверей Audi Q7 — так называемые минимальное и
максимальное.

Блоки в максимальном исполнении устанавливаются при наличии хотя бы одной из следующих систем:

●

Advanced Key;

●

рассеянного освещения;

●

освещения пространства вокруг автомобиля;

●

системы запоминания параметров сиденья;

●

складывающихся наружных зеркал;

●

наружного зеркала с автоматическим затемнением;

●

электрической блокировки от случайного открывания
изнутри.

364_031

Место установки блока управления и
электродвигателя стеклоподъемника

Электродвигатель
стеклоподъемника

Блок
управления

39

Изменения по сравнению с Audi A6 ’05

Блок управления для регулировки положения
сиденья с функцией памяти за исключением
незначительных изменений заимствован
у Audi A6 ’05.

Блок управления может устанавливаться как со
стороны водителя в качестве блока J136, так и со
стороны переднего пассажира в качестве блока
J521. Блок управления однозначно распознает
место установки на основании величины
напряжения на одном из выводов разъема.
Этот метод носит название кодирования по выводу.

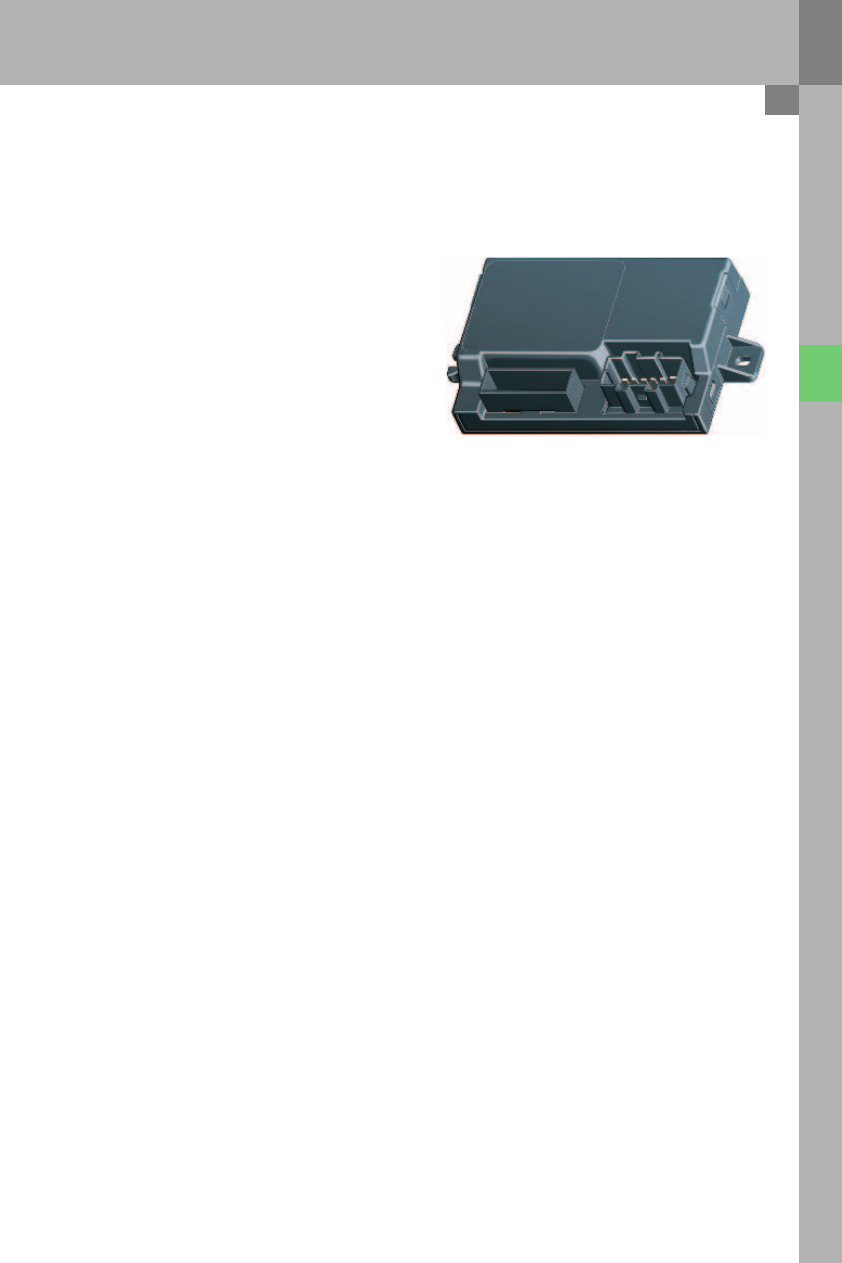

Блоки управления регулировки сидений водителя и переднего
пассажира

J136 Блок управления для регулировки сиденья и рулевой колонки с функцией памяти
J521 Блок управления для регулировки положения сиденья переднего пассажира с функцией памяти

364_032

Запись в память выбранных регулировок

При нажатии на кнопку блока управления памяти со стороны водителя или при запирании автомобиля
с помощью радиоключа в память записываются следующие регулировки:

–

текущее положение правого и левого наружного зеркала;

–

текущее положение сиденья водителя;

–

текущее положение рулевой колонки (при наличии электрической регулировки рулевой колонки).

При нажатии на кнопку блока управления памяти со стороны переднего пассажира в память записываются
следующие регулировки:

–

текущее положение сиденья переднего пассажира.

В память блока управления со стороны водителя J136 могут быть записаны данные о шести различных
индивидуальных регулировках. Две индивидуальные регулировки записываются в память кнопками блока
управления памяти, четыре других — с помощью различных радиоключей.
В блок управления со стороны переднего пассажира, напротив, можно записать только две индивидуальные
регулировки с помощью кнопок блока управления памяти, запись регулировок с помощью радиоключа
невозможна.

Перед проведением любой операции с памятью необходимо убедиться, что выключатель ON/OFF блока
управления памяти находится в положении «ON». С помощью программного обеспечения данные
о положении выключателя считываются блоком управления двери J386 и передаются на шину CAN. Кроме
этого, дополнительно сигнал о положении выключателя в качестве управляющей команды для аппаратного
обеспечения передается через блок управления двери со стороны водителя в блок управления сиденья. Там
по линии на уровне аппаратного обеспечения отключается управление серводвигателями, то есть
блокируется конечное на данный момент положение серводвигателей.

40

Блоки управления

Перечень выполняемых функций

Ручное управление электрическими регулировками

В сиденьях с электрической регулировкой положения и функцией памяти данные с переключателя ручного
управления регулировками сиденья считываются блоком управления регулировки сиденья. Блок управления
в свою очередь, управляя 4 серводвигателями, переводит сиденье в желаемое положение.

В сиденьях с электрической регулировкой положения без функции памяти блок управления не
устанавливается.
4 серводвигателя управляются переключателем ручного управления регулировками сиденья напрямую.

Для регулирования положения сиденья необходима только подача напряжения на клемму 30. При работе
блока управления системы регулирования энергопотребления в режиме отключения регулировка положения
невозможна или возможна с ограничениями.

Запись регулировок положения сидений в память и вызов из памяти с помощью программирующих
кнопок

Для записи в память описанных выше регулировок необходимо сначала нажать кнопку SET, а затем кнопку
одной из двух ячеек памяти. Функция SET активирована до тех пор, пока в кнопке не погаснет красный
светодиод. Успешно проведенное занесение данных в память подтверждается акустическим сигналом.
Работа с памятью возможна только в том случае, если выключатель ON/OFF блока управления памяти
находится в положении «ON».

Вызов из памяти записанных регулировок осуществляется следующим образом:

●

При открытой двери со стороны водителя и отсутствии питания на клемме 15 достаточно однократно
нажать на одну из двух кнопок памяти и зеркала, сиденье водителя и рулевая колонка или сиденье
переднего пассажира займут записанное в память положение.

●

При закрытой двери со стороны водителя или подаче питания на клемму 15 кнопка памяти должна
оставаться нажатой до тех пор, пока не закончится процесс регулировки. При отпускании кнопки памяти
процесс регулировки прерывается.

Запись в память и вызов регулировок из памяти с помощью радиоключа

Запись в память текущего положения зеркал, сиденья водителя и рулевой колонки происходит следующим
образом:

–

Регулировки заносятся в память после закрытия двери водителя и запирания автомобиля с помощью
радиоключа.

–

При отпирании автомобиля с помощью радиоключа и открытии водительской двери будут восстановлены
регулировки, записанные в память для этого ключа. Действие этой функции не распространяется на
сиденье переднего пассажира.

Для корректной работы вышеописанной функции необходимо соблюдение двух основных предпосылок:

–

В меню мультимедийного интерфейса автомобиля в разделе «Системы», «Регулировки сидений»,
«Сиденье водителя» в строке «Радиоключ» должно стоять «вкл.».

–

Выключатель ON/OFF блока памяти должен находиться в положении «ON».
