44

Адаптивная пневмоподвеска (aas)

J197

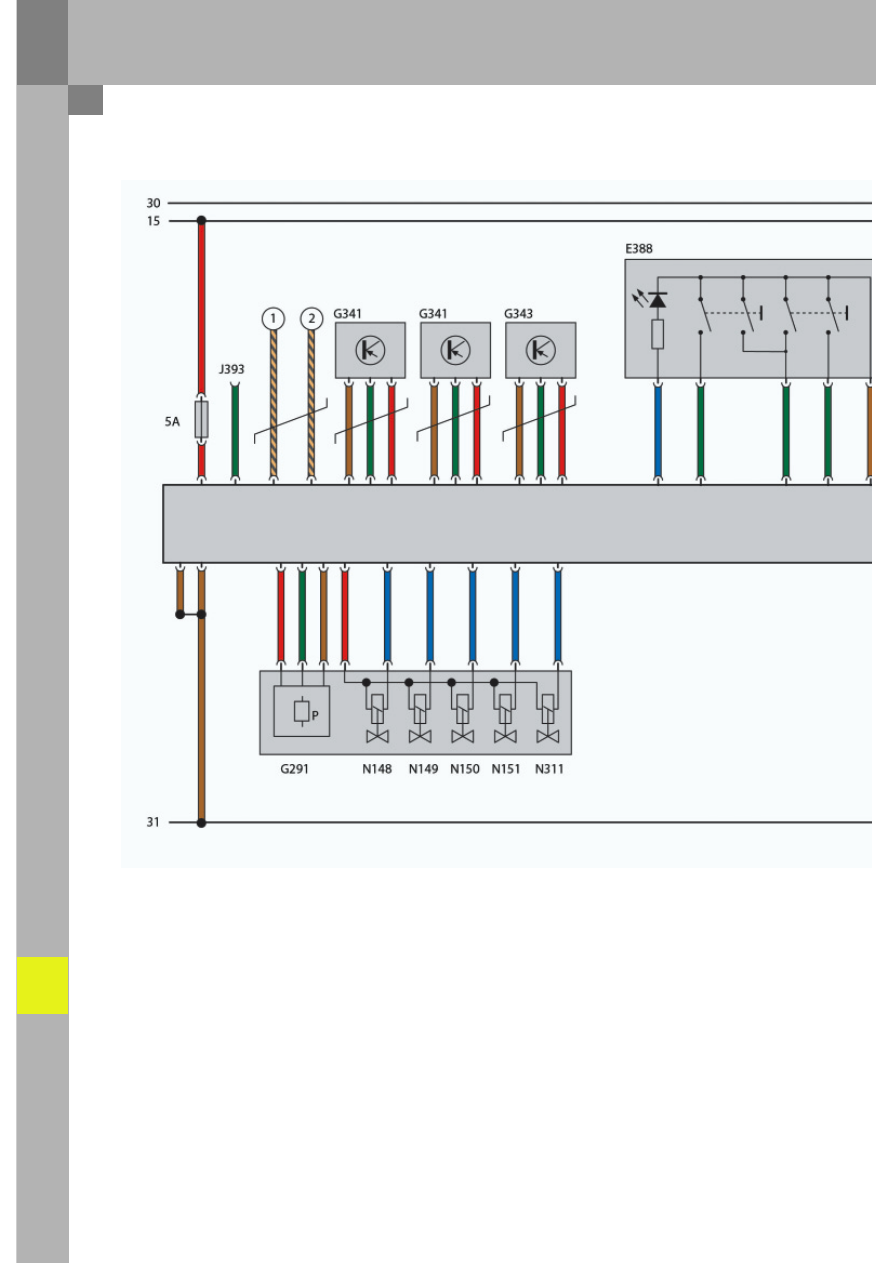

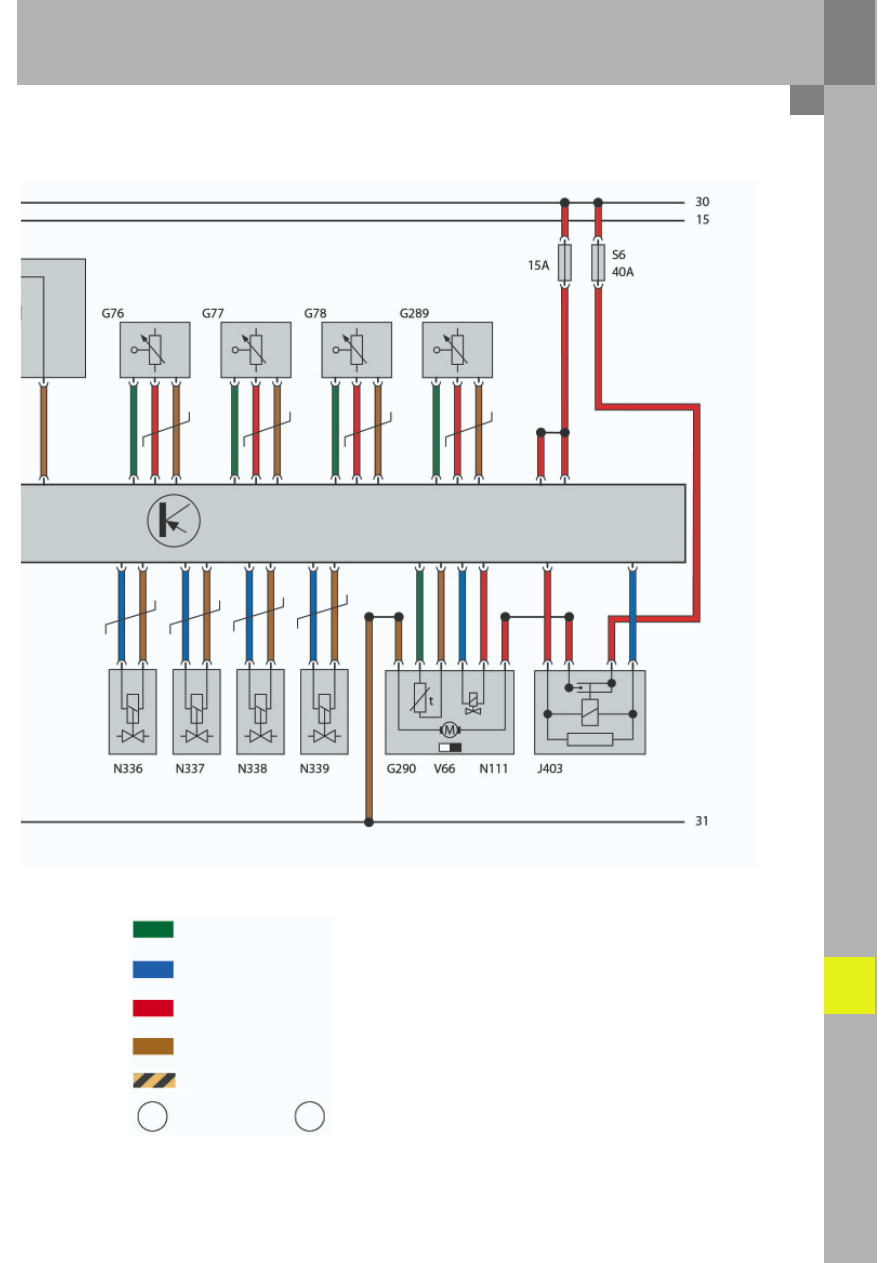

Функциональная схема

J197 Блок управления системы регулирования дорожного

просвета

G76

Датчик дорожного просвета, задний левый

G77

Датчик дорожного просвета, задний правый

G78

Датчик дорожного просвета, передний левый

G289 Датчик дорожного просвета передний правый
G290 Датчик температуры компрессора
G291 Датчик давления в системе регулирования

дорожного просвета

J393 Центральный блок управления систем комфорта

(сигнал о состоянии дверей)

G341 Датчик ускорения кузова, передний левый
G342 Датчик ускорения кузова передний правый
G343 Датчик ускорения кузова задний
J403 Реле компрессора
N111 Клапан сброса давления системы регулирования

дорожного просвета

N148 Клапан левой передней амортизационной стойки

N149 Клапан правой передней амортизационной

стойки

N150 Клапан левой задней амортизационной стойки
N151 Клапан правой задней амортизационной стойки
N311 Клапан ресивера
N336 Клапан регулировки демпфирования, передний

левый

N337 Клапан регулировки демпфирования, передний

правый

N338 Клапан регулировки демпфирования, задний

левый

N339 Клапан регулировки демпфирования, задний

правый

V66

Электродвигатель компрессора

E388 Клавиша регулирования дорожного просвета

45

362_033

Значение цветов

входной сигнал

выходной сигнал

плюс

масса

шина CAN

CAN High

CAN Low

46

Адаптивная пневмоподвеска (aas)

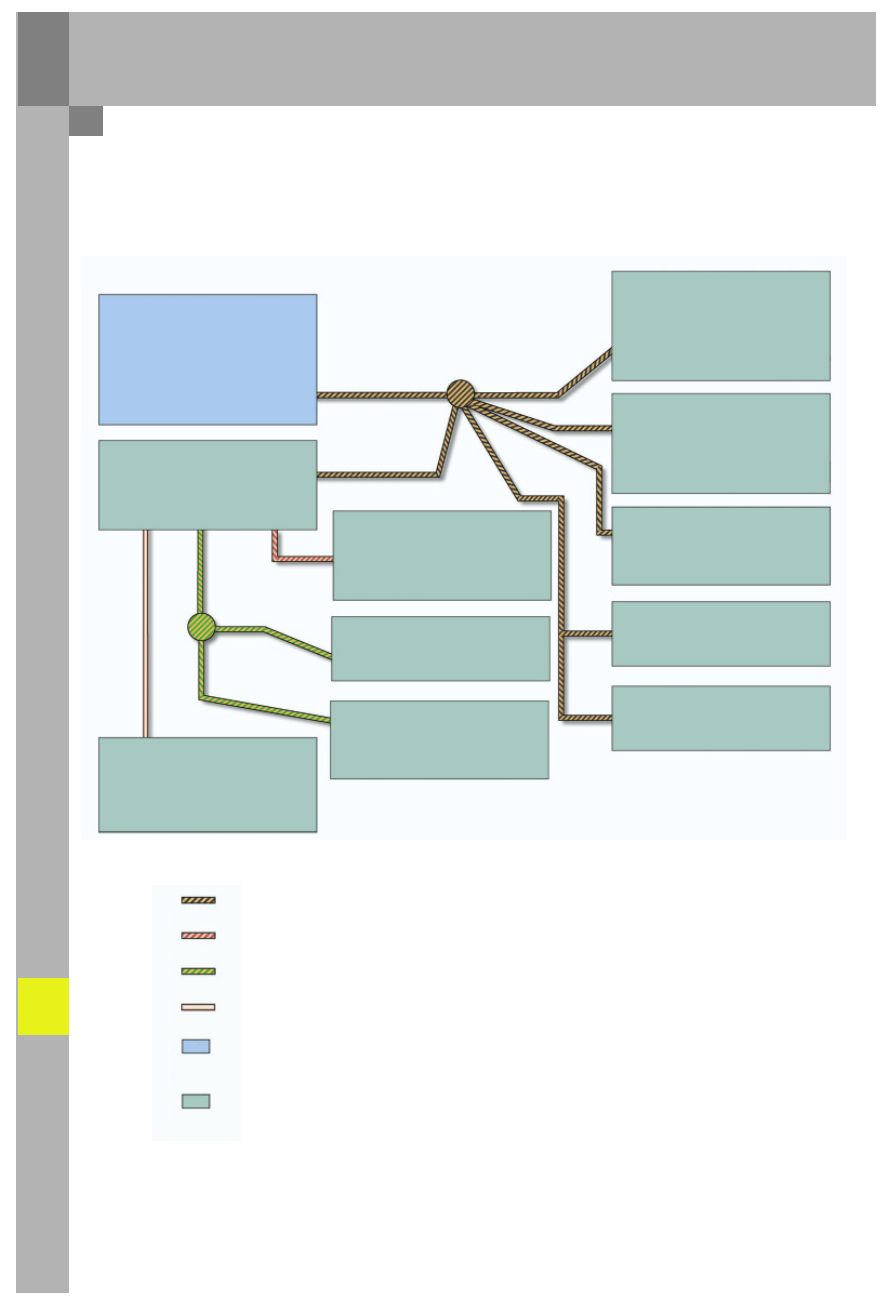

Обмен информацией по шине CAN

J197 Блок управления системы
регулирования дорожного просвета
управление лампами (4)
принудительное включение ESP (1, 4)
текущий дорожный просвет (1)
уведомление об изменении дорожного
просвета (2)
состояние системы (1)
текущий дорожный просвет спереди справа,
слева и т. д. (2, 3)
степень демпфирования амортизаторов (1)

J533 Диагностический интерфейс шин

данных

сигналы текущих пробега, времени,
распознавания прицепа к остальным шинам
данных

J523 Блок управления передней панели
управления, индикации и выдачи
информации
выбор и отображение режимов
включение/выключение режима движения
с прицепом
выбор режима погрузки багажа
режим для установки на подъемник

J285 Блок управления с дисплеем

в комбинации приборов (4)

пробег
дата и время

J345 Блок управления распознавания

прицепа

распознавание прицепа

J518 Блок управления системы

санкционирования доступа и пуска

двигателя

клемма X (при запуске)

J220 Блок управления Motronik

число оборотов двигателя
момент, задаваемый водителем
текущее положение выключателя стопOсигнала
текущее положение контрольного выключателя
стопOсигнала

J104 Блок управления ESP (1)

включение ABS при торможении
включение ESP
текущая скорость автомобиля
поперечное ускорение
продольное ускорение
тормозное давление

J527 Блок управления рулевой колонки

G85 Датчик угла поворота рулевого колеса

угол поворота рулевого колеса
состояние системы

J431 Блок управления корректора фар (2)

(только принимает сигналы)

J217 Блок управления АКП (3)

(только принимает сигналы)

Шина CAN>привод

Шина CAN комбинации приборов

Шина CAN>комфорт

Шина MOST

Информация, отправляемая

блоком управления J197

Информация, принимаемая

блоком управления J197

362_078

47

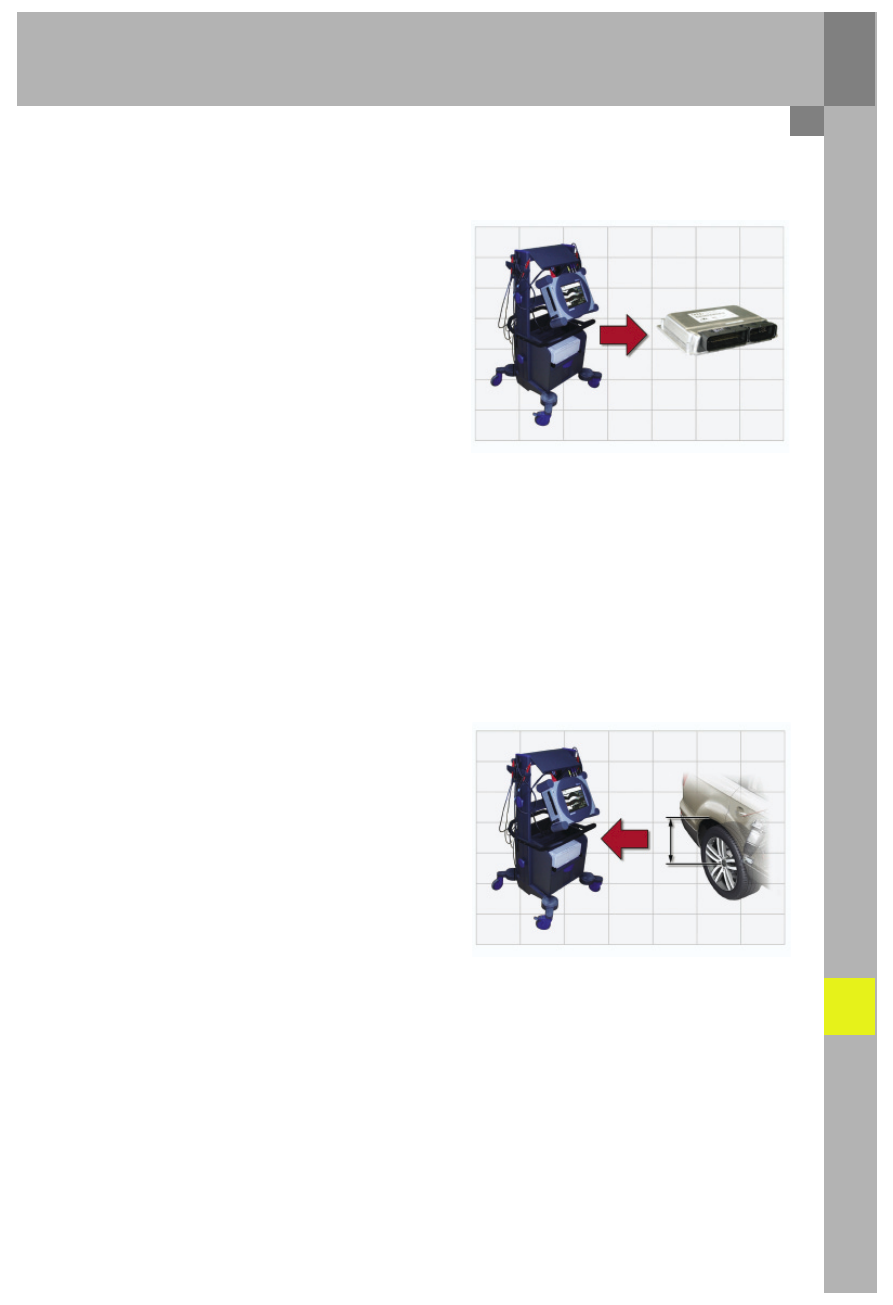

Сервисное обслуживание

Новое в сервисном обслуживании:

1. Кодирование блока управления J197:

После замены или прошивки блока управления
сначала выполняется его кодирование и только
после этого — инициализация системы.

3. Инициализация системы:

Изменился порядок запоминания значений высоты
дорожного просвета.

2. Диагностика исполнительных механизмов:

При проверке ресиверов теперь отображаются
показания температуры и давления.
Контрольные лампы больше не активируются.

362_068

362_067
