40

Адаптивная пневмоподвеска (aas)

Величины дорожного
просвета и соответствующие
им режимы

Режим «Погрузка багажа»

Режим «Погрузка багажа» можно включить через
MMI или клавишей в багажном отсеке.

Особенности управления:

– через MMI функция включается только тогда,

когда все двери закрыты

362_020

Пользователь

Настройки автомобиля

Бортовой журнал

Адаптивная пневматическая подвеска

Опустить для погрузки багажа

Движение с прицепом

Режим для установки на

подъемник

Системы

12:00

AM

Версия

TP

TMC

вкл

вкл

362_021

Приподнять кузов

Опустить кузов

– с помощью клавиши функция включается только

тогда, когда все двери салона закрыты, а дверь
багажного отсека открыта

362_022

Пользователь

Автомобиль

Бортовой журнал

Адаптивная пневматическая подвеска

lift

off road

comfort

Системы

Сервис

automatic

dynamic

Показанная на иллюстрации пиктограмма
высвечивается вместо значка автомобиля и
сообщает водителю о том, что включен режим
погрузки багажа.

Столбиковая диаграмма на дисплее отсутствует,
так как в режиме погрузки багажа высота кузова
над дорогой ниже минимального дорожного
просвета, который автомобиль может иметь при
движении.

362_023

Пользователь

Автомобиль

Бортовой журнал

Адаптивная пневматическая подвеска

comfort

Системы

Сервис

automatic

dynamic

10:25

AM

41

Алгоритм регулирования

Регулирование при движении без прицепа

362_025

V, км/ч

Режим

0 5

35

50

110

130

160

Дорожный просвет

lift

+60 мм

offroad

+25 мм

komfort

Нормальный

дорожный просвет

automatic

dynamik

–15 мм

Погрузка

багажа

–45 мм

0 с

0 с

0 с

Больший дорожный просвет не выбирается

Регулирование при движении с прицепом

362_024

V, км/ч

Режим

0 5

40

70

100

130

160

Дорожный просвет

lift

+60 мм

offroad

+25 мм

komfort

Нормальный

дорожный просвет

automatic

dynamik

>15 мм

Магистраль

–28 мм / –35 мм*

Погрузка багажа

–45 мм

30 c

20 c

0 с

0 с

0 с

0 с

Выдержка (время до начала

регулирования)

При выборе режима Offroad

кузов не приподнимается

Не выбирается (= серый цвет)

* = передняя ось/задняя ось

20 c

120 c

XX с

42

Адаптивная пневмоподвеска (aas)

Управление и индикация

Аналогично Audi A8 и A6, управление системой
осуществляется с помощью клавиш CAR и SETUP, а
также рукоятки MMI.

Новым элементом индикации на дисплее MMI
является столбиковая диаграмма слева от значка
автомобиля. Она показывает текущий дорожный
просвет.

362_027

Пользователь

Автомобиль

Бортовой журнал

Адаптивная пневматическая подвеска

lift

off road

comfort

Системы

Сервис

automatic

dynamic

Индикация — MMI

362_028

Пользователь

Автомобиль

Бортовой журнал

Адаптивная пневматическая подвеска

Системы

Сервис

10:25

AM

lift

off road

comfort

Индикация — MMI Basic

362_026

43

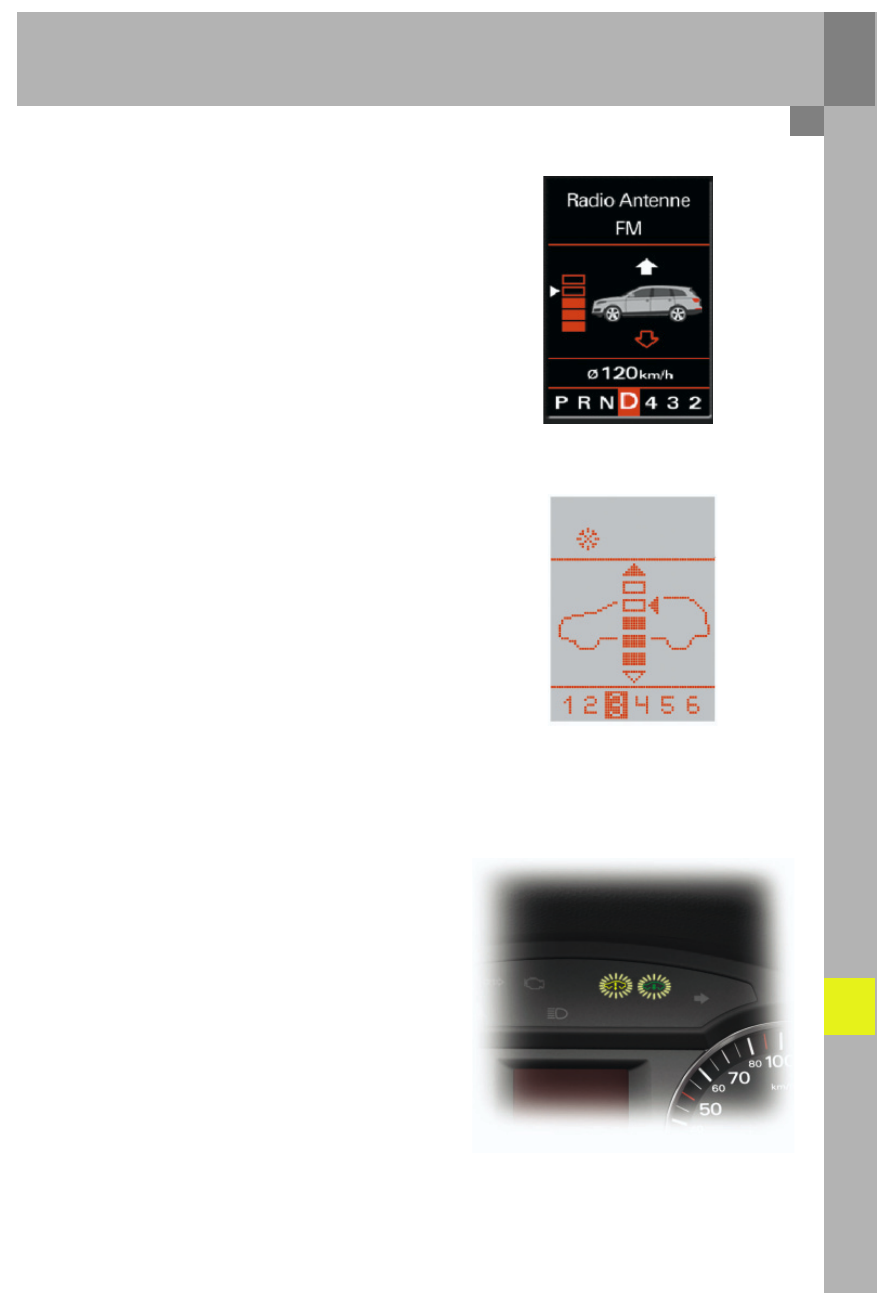

Аналогично Audi A8 и A6, в комбинации приборов
Q7 имеются две контрольные лампы. Они
отображают следующие состояния:

Желтая сигнальная лампа (горит непрерывно):
– включен режим транспортировки
– включен режим для установки на подъемник

(система регулирования дорожного просвета
выключена)

– имеются неполадки в системе
– кузов поднят очень высоко (на 80 мм и выше от

нормального уровня, сигнальная лампа мигает)

– при диагностике исполнительных механизмов и

базовой установке на сервисной станции

Зеленая лампа:
– включен режим погрузки багажа
– выбран режим «dynamic» (продолжительность

свечения около 15 с)

– чрезмерная загрузка, 25 мм и более ниже

нормального уровня (но не в режиме «dynamik»)

Обе лампы (мигают):
– автомобиль чрезмерно загружен (65 мм и более

ниже нормального уровня)

362_031

Управление и индикация

На центральном дисплее в комбинации приборов
появился новый автоматически включающийся
индикатор.
Управление столбиковой диаграммой, меткой
выделения и стрелками для регулировки
осуществляется аналогично тому, как это делается
на дисплее MMI.
Этот  индикатор можно включить вручную
с помощью клавиши RESET на подрулевом
переключателе стеклоочистителей.

Индикация включается автоматически при:

– выборе  режима  Offroad
– выборе  режима  lift
– автоматическом выходе из режима lift,

вызванном превышением установленного
порога скорости

362_030

RADIO IN

+ 2.5°C

Индикатор в комбинации

приборов midline и lowline

362_029

Индикатор в комбинации

приборов highline
