Рулевое управление/колеса и шины

Колеса

Система контроля давления
в шинах

В перечень дополнительного оборудования для
Audi Q7 входит система контроля давления в шинах.
По конструкции и принципу действия она идентична
системе, устанавливаемой на Audi A6.

Ссылка

Подробную информацию о конструкции и
работе см. в программе самообучения SSP 326.

362_035

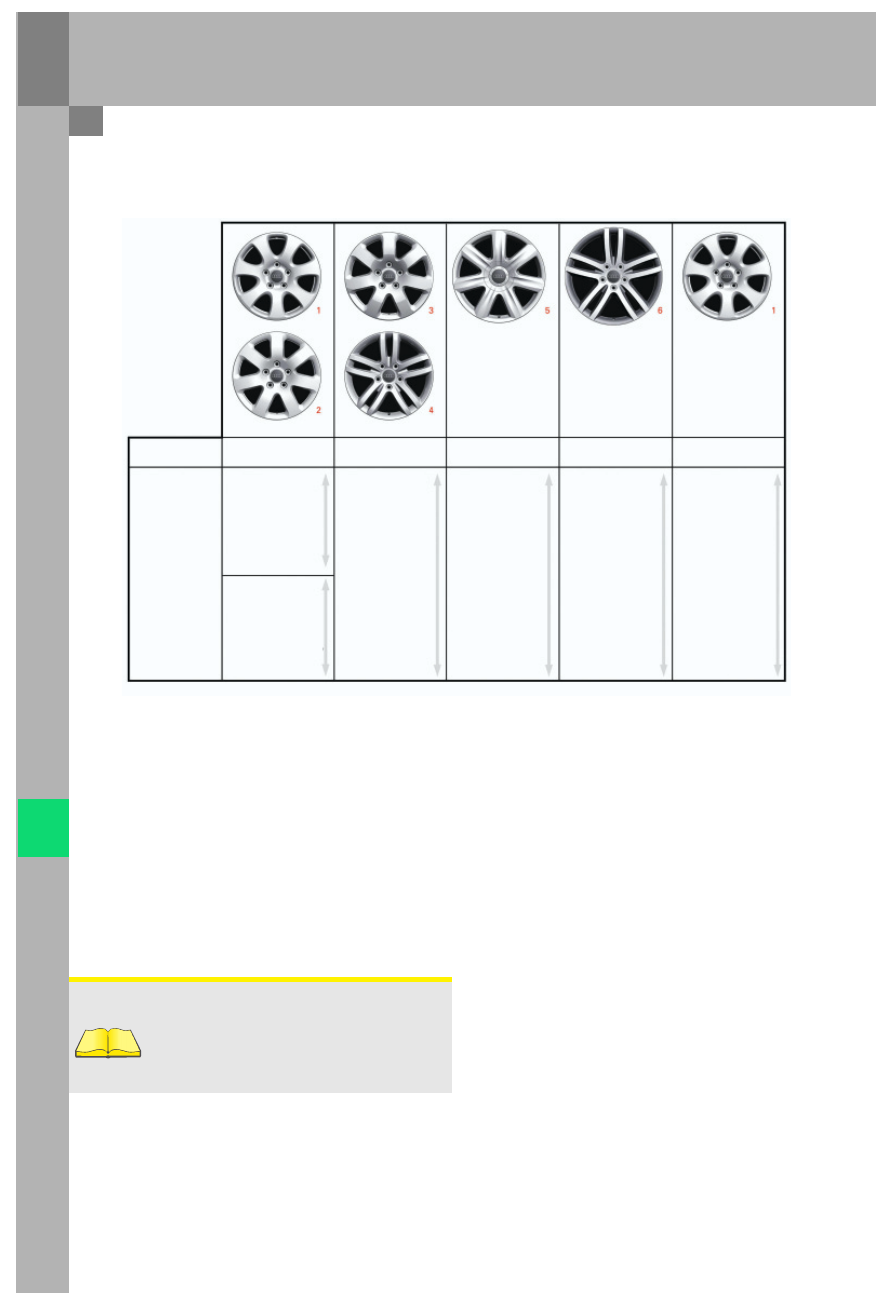

Двигатель

Колеса в базовой

комплектации

Колеса 18", опция

Колеса 19", опция

Колеса 20", опция

Зимние колеса

7,5J x 18 ET 53
(1) кованый
диск из алюми
8J x 18 ET 56 (3)
кованый диск
из алюми
8,5J x 19 ET 62
(5) литой диск
из алюминие
9J x 20 ET 60 (6)
литой диск из
алюминиевого
сплава,
блестящий,
двухцветный
275/45 R 20

7,5J x 18 ET 53
(1) кованый
диск из
алюминиевого
сплава
окрашенный
235/60 R 18

8,5J x 18 ET 58
(4) литой диск
из алюминие
8J x 18 ET 56 (2)
кованый диск из
алюминиевого
сплава, окрашен
(входит в перечень до
полнительного обору
дования для вариантов
с 6цил. двигателями)

29

Адаптивная пневмоподвеска (aas)

Общие сведения

Адаптивная пневматическая подвеска была
разработана для Audi Q7 на базе аналогичной
подвески VW Touareg. От подвески со стальной
пружиной она отличается только амортизаторами и
упругими элементами. Подвеске aas соответствует
код комплектации 1BK.

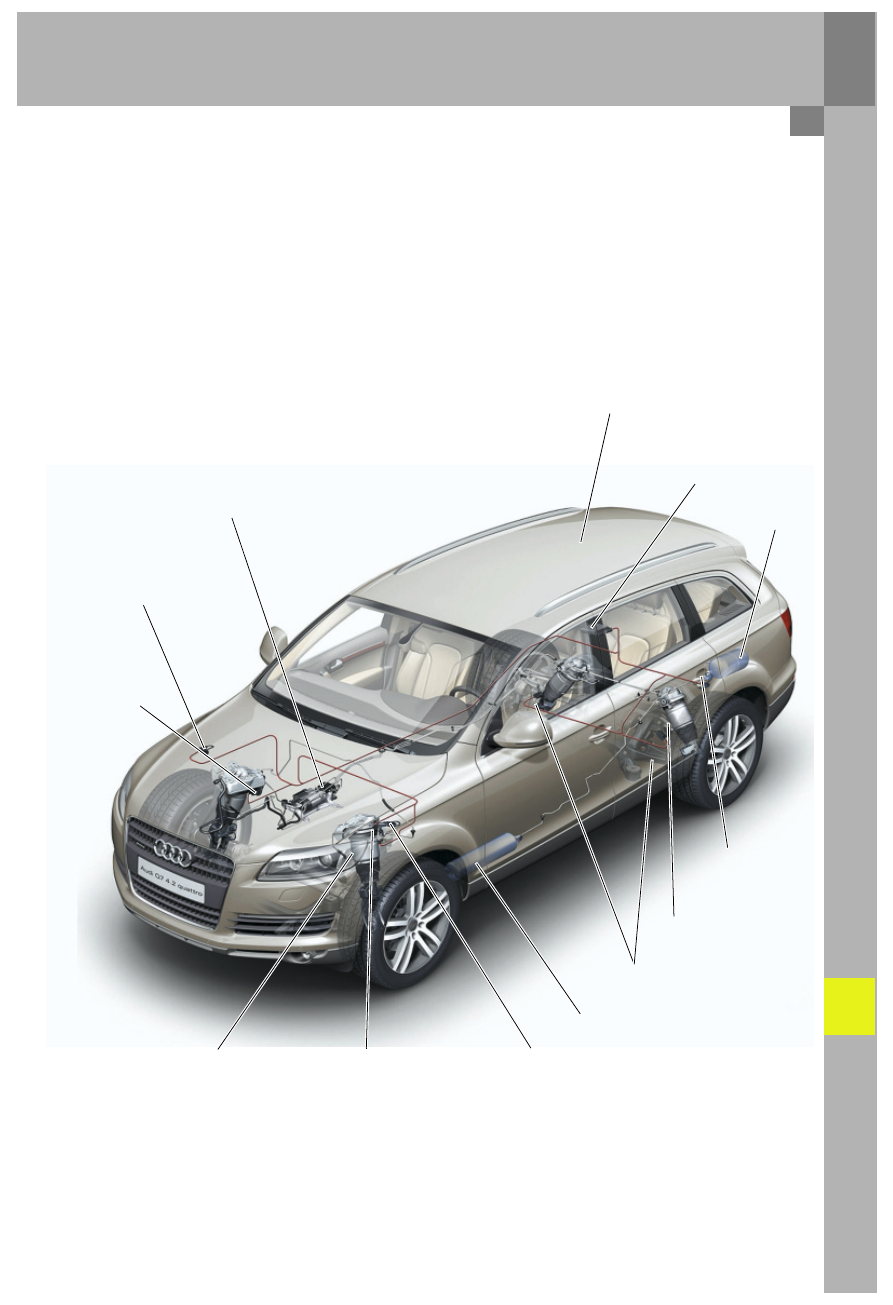

Модуль подачи воздуха

с блоком электромагнитных клапанов

Датчик ускорения кузова,

передний правый G342

Датчик дорожного

просвета,

передний правый

G289

Пневматическая

стойка, передняя

Датчик дорожного

просвета, передний

левый G78

Датчик ускорения

кузова, передний левый

G341

Ресивер 1

Пневматическая стойка,

задняя

Датчик ускорения

кузова задний G343

Блок управления системы

регулирования дорожного

просвета J197

Ресивер 2

Датчик дорожного просвета,

задний G76, G77

Клавиша регулирования дорожного

просвета E388 (в багажном отсеке)

362_001

30

Адаптивная пневмоподвеска (aas)

362_002

Диагностический

разъем

J285 Блок управления с дисплеем

в комбинации приборов

J533 Диагностический

интерфейс шин данных

J220 Блок управления

Motronik

J104 Блок управления

ESP

J431 Блок управления

корректора фар

J527 Блок управления рулевой

колонки, G85 Датчик угла

поворота рулевого колеса

J523 Блок управления

передней панели

управления, индикации и

выдачи информации

J518 Блок управления

системы санкционирова>

ния доступа и пуска

двигателя

J345 Блок управления

распознавания прицепа

J197 Блок управления

системы регулирования

дорожного просвета

Шина CAN>привод

Шина CAN комбинации приборов

Шина MOST

Шина CAN>комфорт

Диагностическая шина CAN

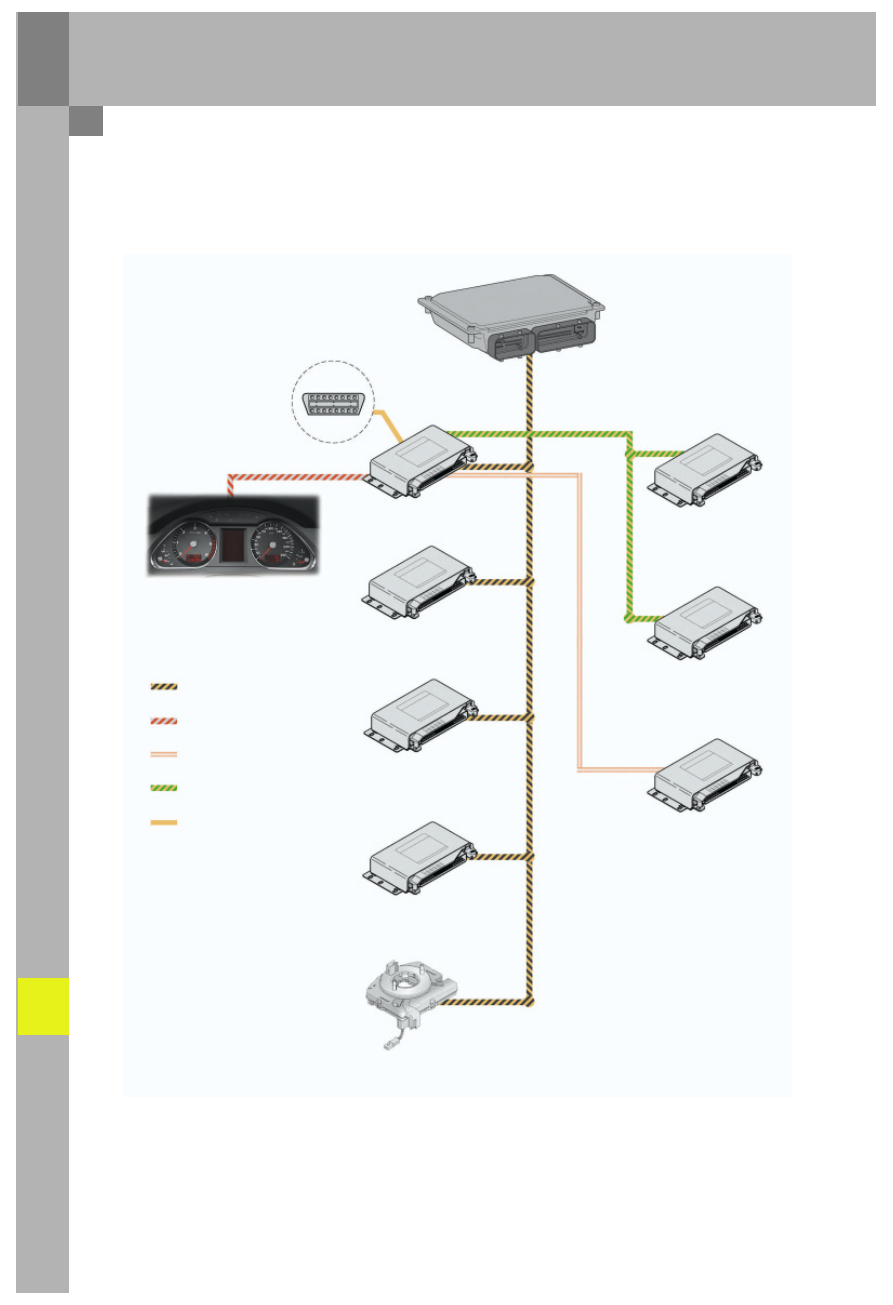

Схема

Сетевое коммуникационное окружение aas

31

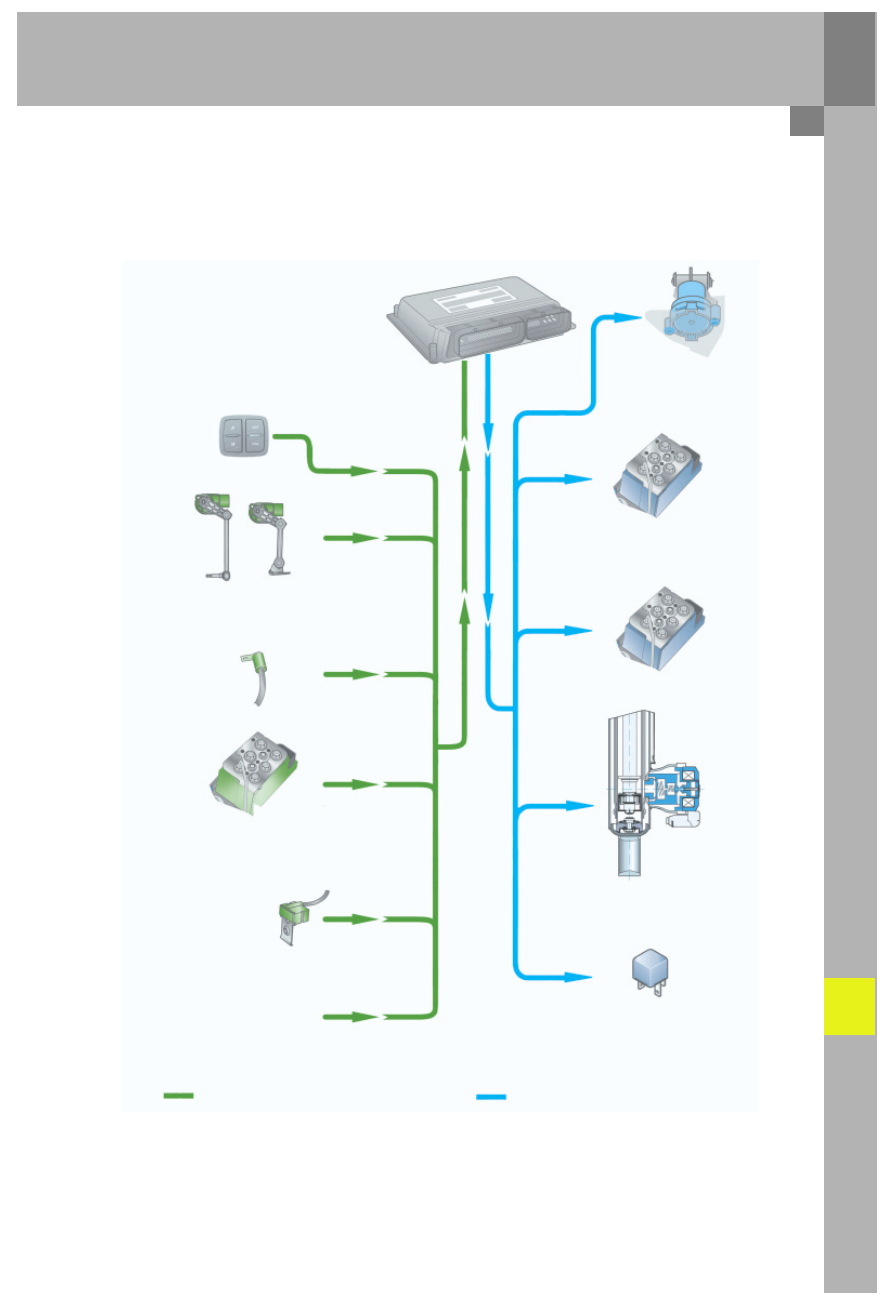

Схема

Не входящие в сеть узлы и детали aas

362_003

G76, G77, G78, G289

Датчики дорожного

просвета

E388 Клавиша регулиро>

вания дорожного просвета

G290 Датчик температуры

компрессора

G291 Датчик давления (встроен в

блок электромагнитных клапанов)

G341, G342, G343 Датчики

ускорения кузова

J393 Сигнал открывания/

закрывания дверей и

капота от центрального блока

управления систем комфорта

J403 Реле компрессора

системы регулирования

дорожного просвета

N311 Клапан ресивера в блоке

электромагнитных клапанов

N148, N149, N150, N151

Клапаны амортизационных

стоек в блоке электромаг>

нитных клапанов

N111 Клапан сброса

давления системы

регулирования дорожного

просвета (встроен

в модуль подачи воздуха)

Входные сигналы

Выходные

N336, N337, N338, N339

Клапаны регулировки

демпфирования (составная

часть амортизаторных стоек)

J197 Блок управления

системы регулирования

дорожного просвета

Выходные сигналы
