Ауди Q7. Инструкция - часть 24

24

ESP

Компоненты системы

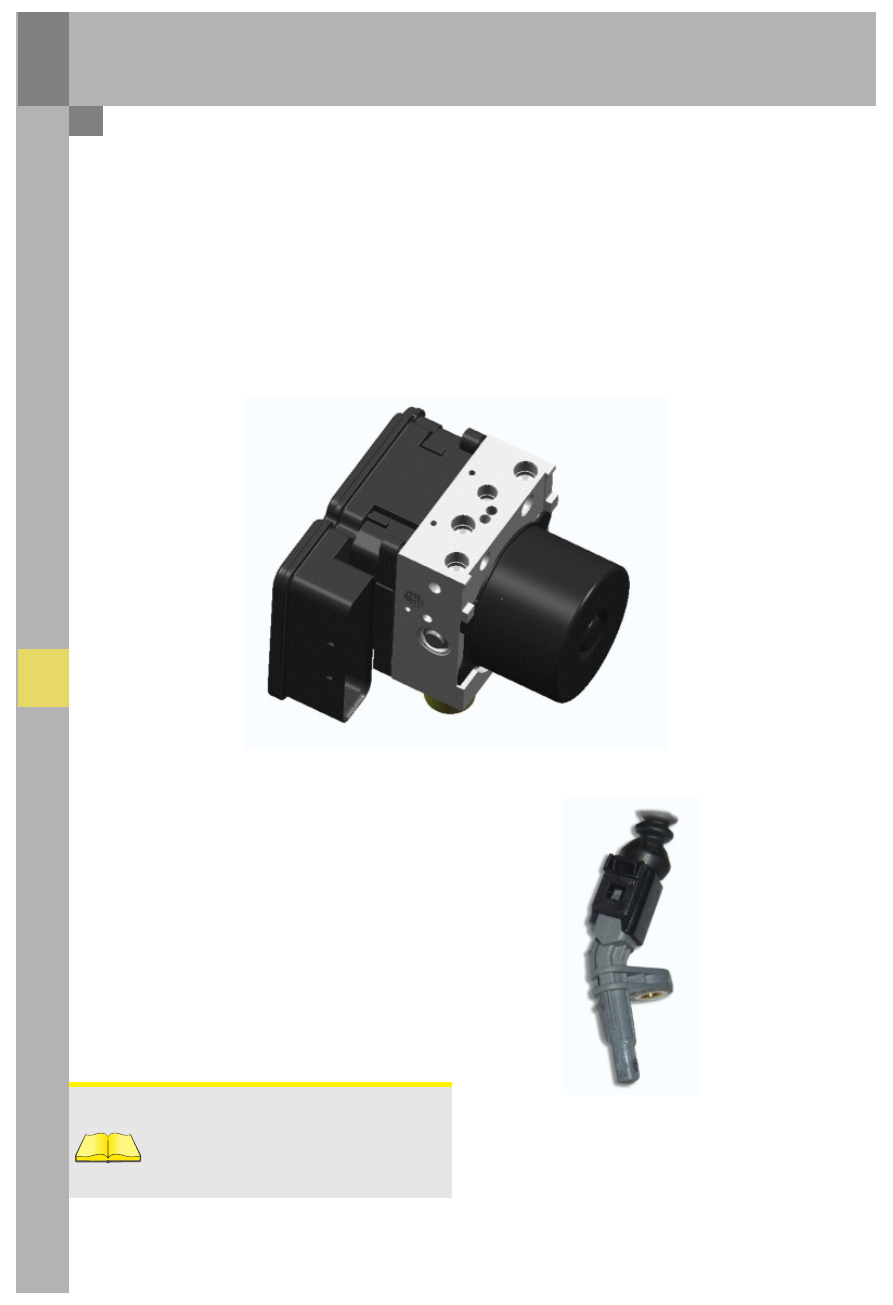

Гидравлический модуль и блок управления

От Mk60 новый гидравлический модуль отличается
большим гидравлическим насосом с более
мощным электродвигателем, который способен
перекачивать большее количество тормозной
жидкости за единицу времени. Увеличение
производительности насоса продиктовано тем, что
Q7 имеет более объемные, нежели у известных до
этого моделей Audi, тормозные суппорты.

В связи с этим были увеличены также внутренние
накопительные камеры. Блок управления
привинчен к гидравлическому модулю и имеет
идентичное Mk60 расположение разъемов.

362_052

Датчики частоты вращения

На Q7 используются активные датчики частоты
вращения.

Их преимущество заключается в способности
распознавать передний/задний ход, а также
величину воздушного зазора.
В основе работы датчиков лежит эффект Холла.

Ссылка

Подробную информацию о конструкции и
работе см. в программе самообучения SSP 285.

362_080

25

Компоненты системы

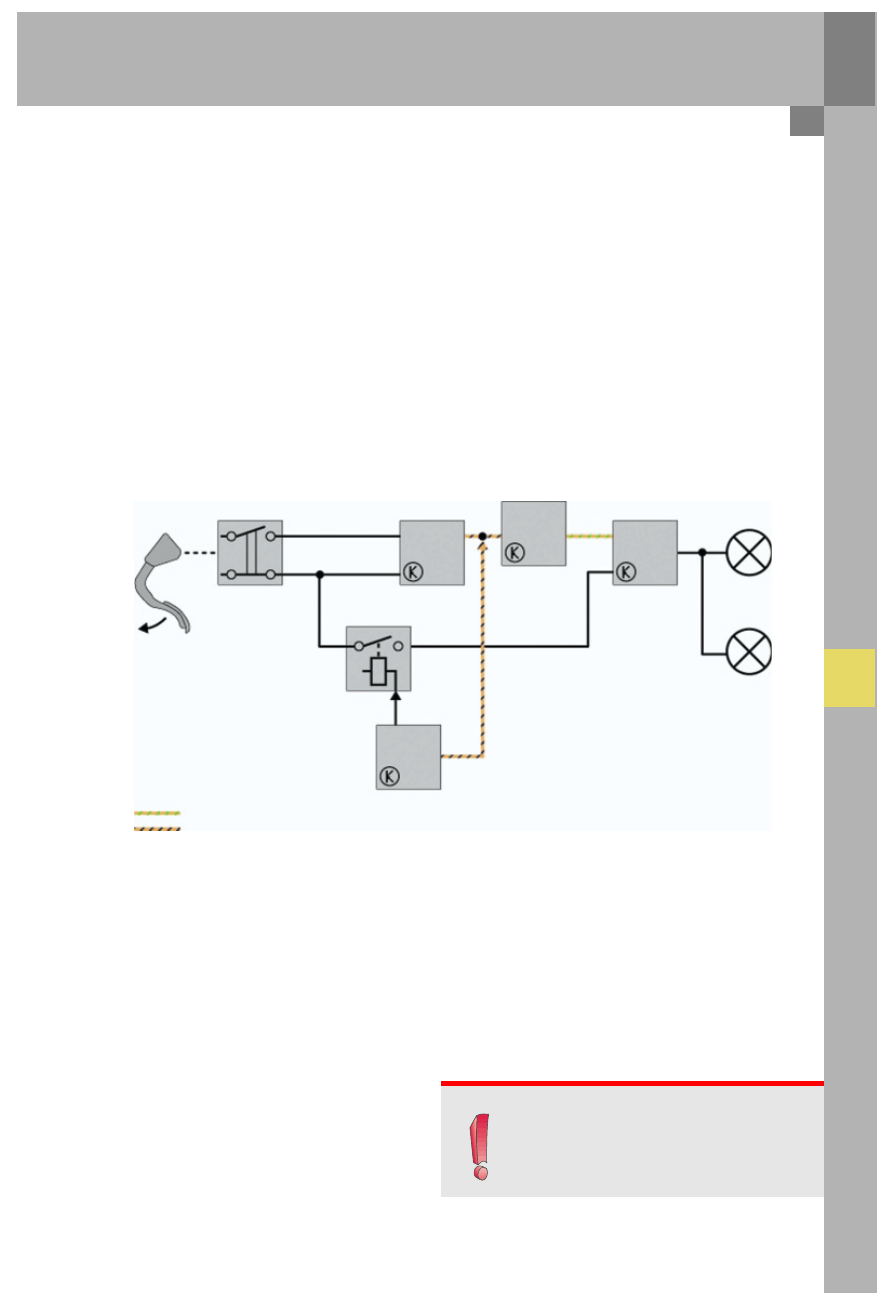

Реле выключения стоп>сигналов

Работа электромагнита активного усилителя
тормозов вызывает самопроизвольные колебания
педали тормоза. Педаль в свою очередь
воздействует на выключатель стопOсигнала.
Информация о нажатии выключателя стопOсигнала
считывается блоком управления двигателя,
который дает центральному блоку управления
систем комфорта J393 сигнал на включение
стопOсигналов. Параллельно с этим блок
управления J393 получает сигнал от выключателя
по отдельному проводу.

Блок управления J393 включает стопOсигналы при
наличии сообщения по шине CAN или/и
дискретного сигнала по отдельному проводу.
Однако усилитель тормозов выполняет работу не
только при нажатии на педаль тормоза, но и
с целью оказания регулирующего воздействия на
тормоза, при котором стопOсигналы включаться не
должны. В этом случае реле препятствует передаче
дискретного сигнала. Для этого блок управления
ESP включает реле и одновременно подает сигнал
блокировки включения стопOсигналов блоку
управления двигателя.

362_065

F47

J104

J220

J533

J393

J508

Шина CAN>комфорт

Шина CAN>привод

Сигнал блокировки

включения стоп>сигналов

блоку J220

Стоп>сигналы

Педаль тормоза

F

J220 Блок управления Motronik
J104 Блок управления ESP
J53

Диагностический интерфейс шин данных

J393 Центральный блок управления систем

комфорта

J508 Реле выключения стопOсигналов
F47

Датчик на педали тормоза

F

Выключатель стопOсигналов

Указание

Программа диагностики системы не проверяет
реле выключения стопOсигналов.

26

ESP

Сервисное обслуживание

Новое в сервисном обслуживании:

Кодирование блока управления

Кодируется следующая информация:
– оснащение тормозами
– вариант ходовой части (aas или обычная

ходовая часть)

– тип  двигателя
– тяговоOсцепное устройство (кроме США)

Диагностика исполнительных механизмов

На последнем этапе диагностики исполнительных
механизмов в действие приводятся все
необходимые для функционирования EDS клапаны
и насос ESP. При нормальной работе системы все
колеса автомобиля при этом затормаживаются.

Блоки измеряемых величин

В дополнение к уже известным по Audi A6
величинам появились следующие параметры:
– состояние выключателя катушки

электромагнита F84 (вместо сигнала
выключателя стопOсигнала)

– распознавание прицепа
– состояние стояночного тормоза (ножного)

Аналогично другим моделям, на Q7
осуществляется проверка кодирования блока
управления ESP путем сравнения записанной в нем
информации с данными, хранящимися в блоке
управления подушек безопасности. Сравниваются
данные о типе привода и оснащении тормозами.
Такое сравнение происходит при каждой
инициализации (клемма 15 вкл).

27

Рулевое управление / колеса и шины

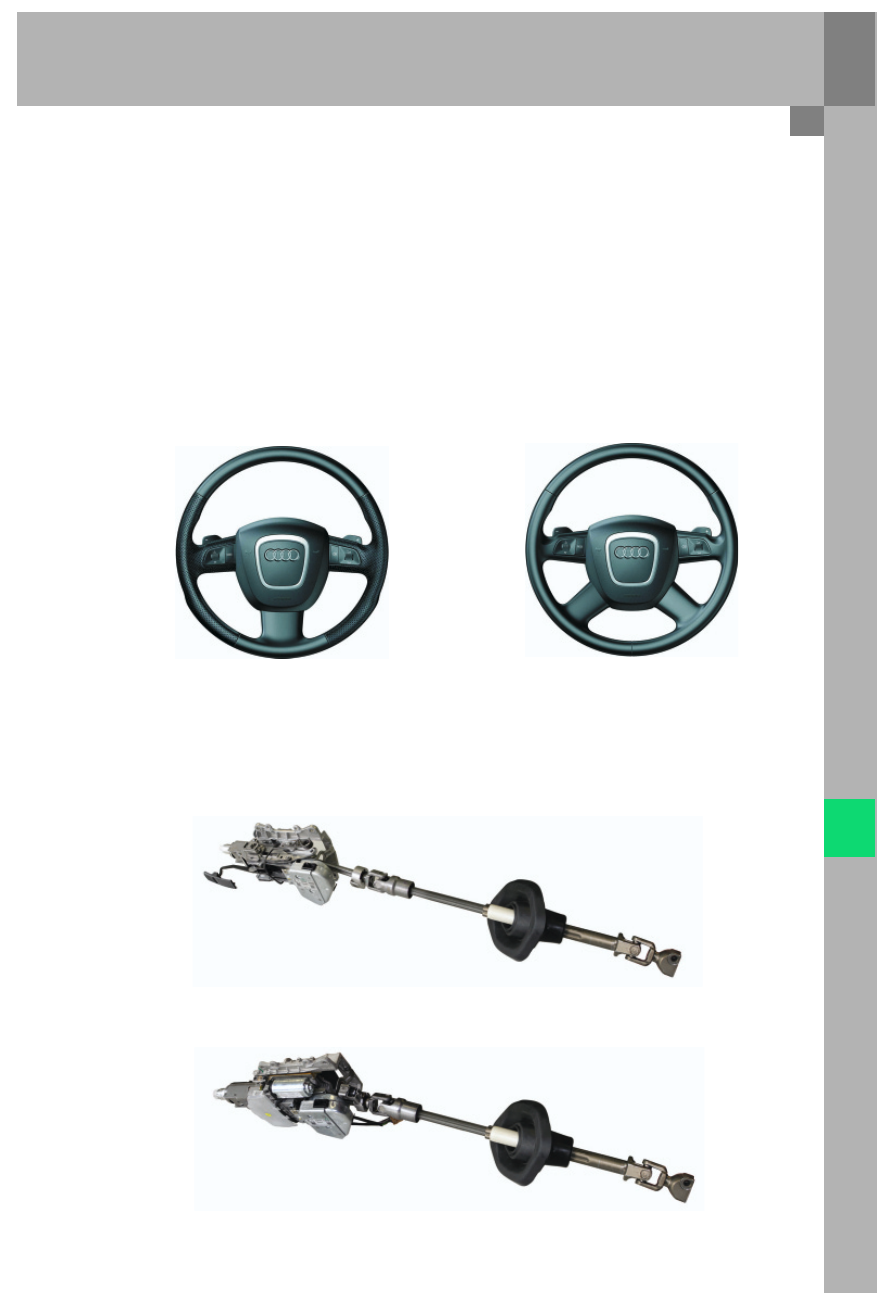

Рулевые колеса
Рулевые колеса по дизайну и функциям повторяют
рулевые колеса Audi A6. Изменениям подверглась
только форма газовых каналов подушки
безопасности.

Рулевое управление
На автомобиле устанавливается обычный реечный
рулевой механизм с гидроусилителем,
оснащенным шиберным насосом и поворотным
золотником. Производительность насоса
гидроусилителя зависит от типа двигателя
(11см

3

/об при двигателе V6, 14 см

3

/об при

двигателе V8).

362_064

362_069

Это трехO и четырехспицевые рулевые колеса. За
дополнительную плату устанавливаются рулевые
колеса с кожаной обтяжкой, многофункциональныO
ми клавишами, переключателями Tiptronic и
обогревом обода.

Функция Servotronic входит в стандартную
комплектацию.
Это известный по последнему Audi A8 Servotronic II
(см. SSP 285).
Электромагнитным клапаном Servotronic управляет
блок управления O2O бортовой сети J520.

Рулевая колонка
В базовую комплектацию автомобиля входит
рулевая колонка с механической регулировкой
положения. Ее пластинчатое зажимное устройство
аналогично тому, которым оснащены рулевые
колонки на Audi А8 и Audi A6 (см. SSP 285). Как и эти
модели, Audi Q7 оснащается электрической
блокировкой рулевой колонки.

По конструкции и принципу действия она
идентична системе, устанавливаемой на Audi A6.
Так же, как на Audi A6, вся конструкция неразъемно
соединена с рулевой колонкой в целях защиты от
угона.

В качестве дополнительного оборудования предлагается рулевая колонка с электрорегулировкой
положения. Электрические приводы для нее были заимствованы у рулевой колонки Audi A8.

362_034a

362_034b
