48

Ходовая часть

362_064

362_069

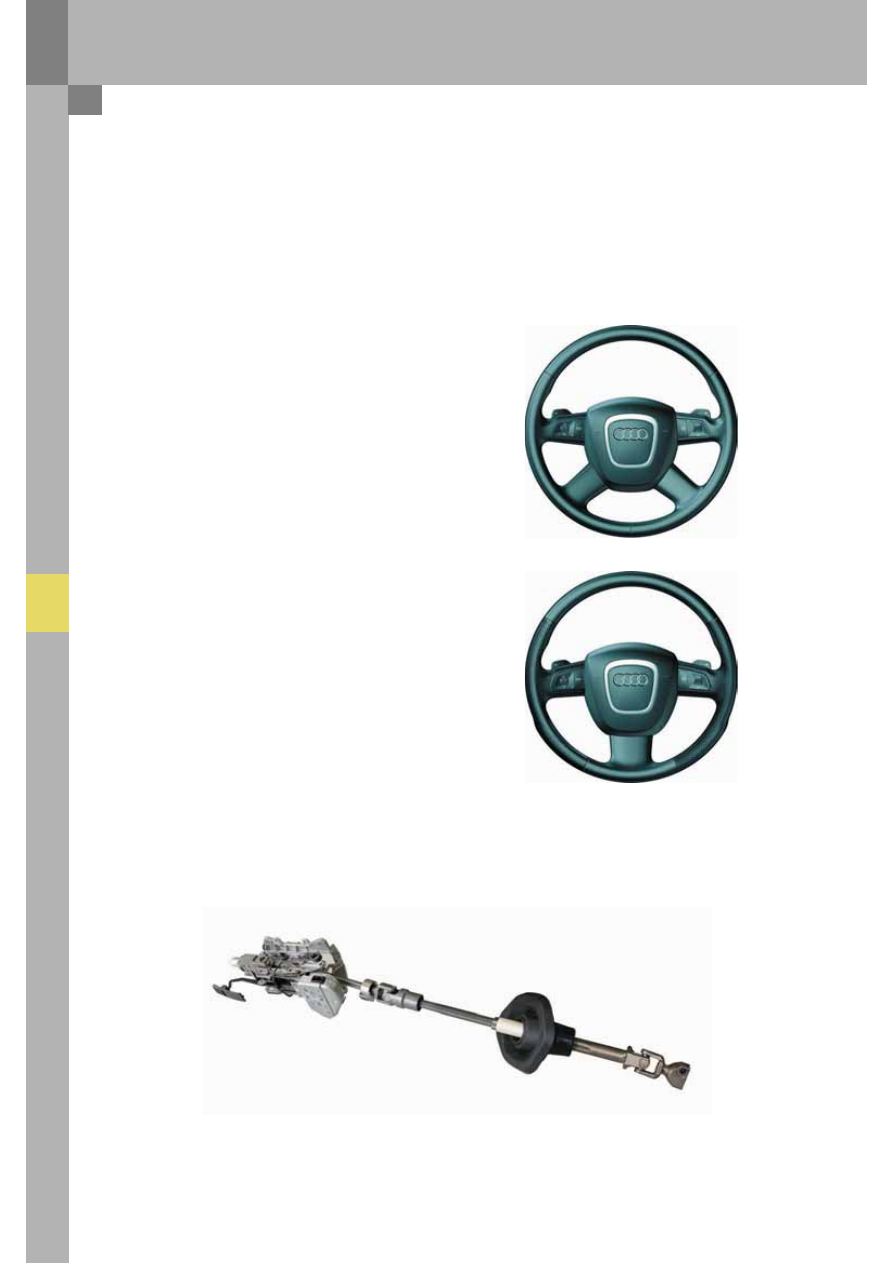

Рулевое управление

На автомобиле устанавливается реечный рулевой механизм с переменным передаточным отношением.
Гидроусилитель — обычный, с шиберным насосом и поворотным золотником. Функция Servotronic входит
в стандартную комплектацию. Это известный по последнему Audi A8 ’03 Servotronic II (см. SSP 285).
Электромагнитным клапаном Servotronic управляет блок управления бортовой сети J520.

Рулевые колеса по дизайну и функциям повторяют
рулевые колеса Audi A6 ’05. Это трехP и
четырехспицевые рулевые колеса. За
дополнительную плату устанавливаются рулевые
колеса с кожаной обтяжкой,
многофункциональными клавишами,
переключателями Tiptronic и обогревом обода.

В базовую комплектацию автомобиля входит рулевая колонка с механической регулировкой положения. Ее
пластинчатое зажимное устройство аналогично тому, которым оснащены рулевые колонки на Audi A8 и
Audi A6 ’05 (см. SSP 285). Как и эти модели, Audi Q7 оснащается электрической блокировкой рулевой
колонки.

В качестве дополнительного оборудования предлагается рулевая колонка с электрорегулировкой
положения. Электрические приводы для нее были заимствованы у рулевой колонки Audi A8 ’03.

362_034

49

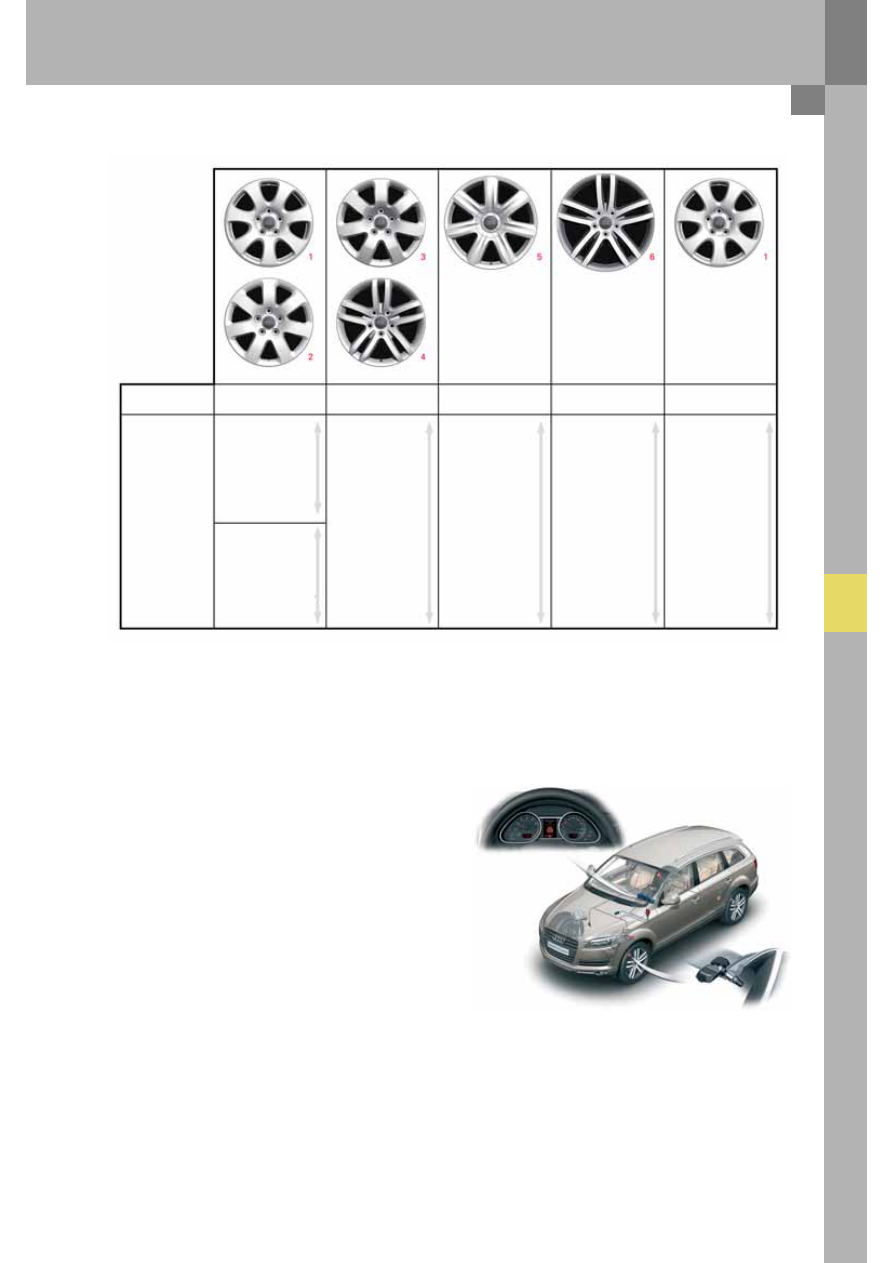

Колеса и шины

361_127

Система контроля давления
в шинах

В перечень дополнительного оборудования для
Audi Q7 входит система контроля давления в шинах.
По конструкции и принципу действия она идентична
системе, устанавливаемой на Audi A6 ’05
(см. SSP 324).

Двигатель

Колеса в базовой

комплектации

Опциональные

колеса 18”

Опциональные

колеса 19”

Опциональные

колеса 20”

Зимние колеса

6"цилиндровый

8"цилиндровый

7,5J x 18 ET 53 (1)
кованый диск из
алюминиевого
сплава,
окрашенный,
235/60 R 18

8J x 18 ET 56 (3)
кованый диск из
алюминиевого
сплава,
блестящий,
255/55 R 18

8,5J x 18 ET 58 (4)
литой диск из
алюминиевого
сплава,
окрашенный,
255/55 R 18

8,5J x 19 ET 62 (5)
литой диск из
алюминиевого
сплава,
окрашенный,
265/50 R 19

9J x 20 ET 60 (6)
литой диск из
алюминиевого
сплава, блестящий
двухцветный,
275/45 R 20

7,5J x 18 ET 53 (1)
кованый диск из
алюминиевого
сплава,
окрашенный,
235/60 R 18

8J x 18 ET 56 (2)
кованый диск из
алюминиевого
сплава, окрашенный
255/55 R 18

(входит в перечень доп.

оборуд. для вариантов

с 6Pцил. двигателями)

362_035

50

Электрооборудование

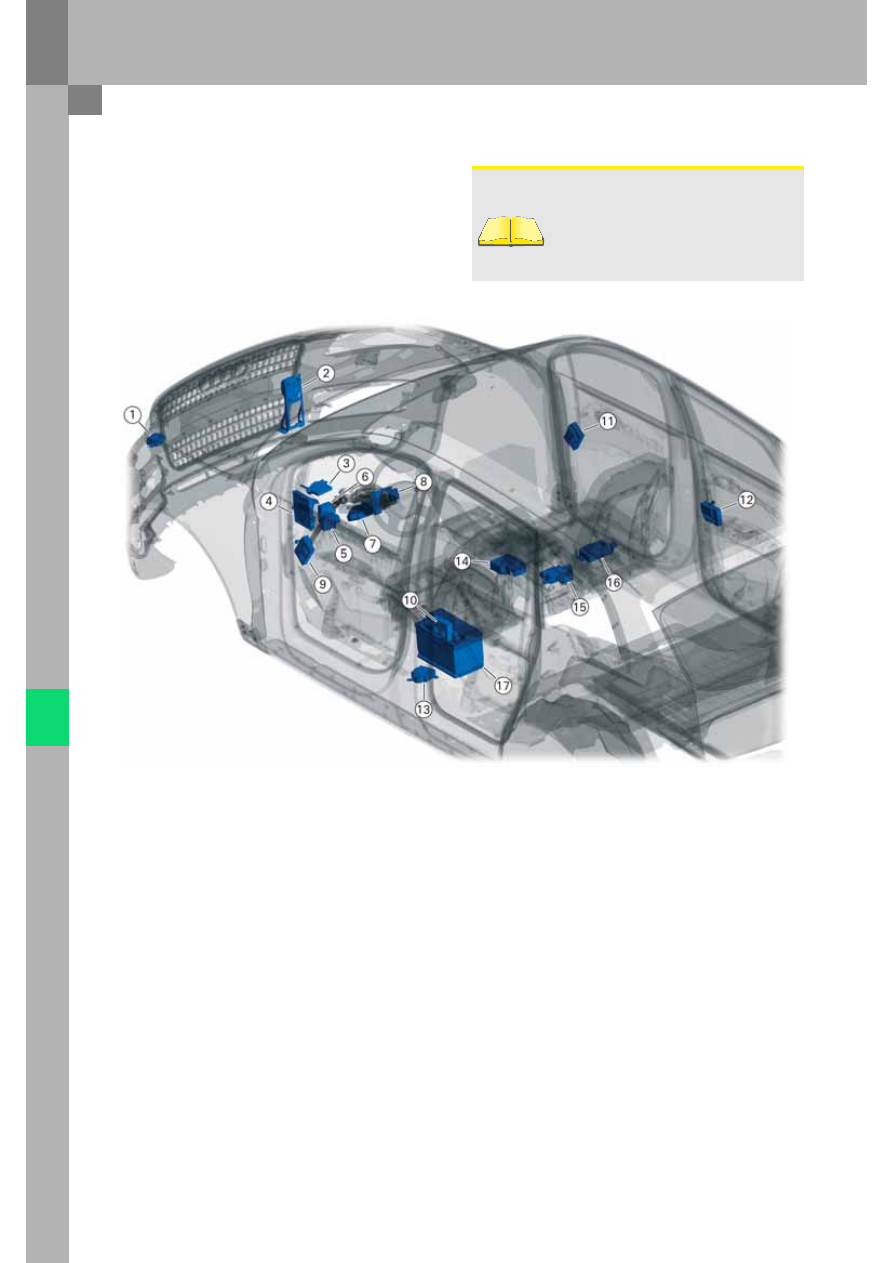

Места установки блоков управления

364_004

Условные обозначения

1

Блок управления системы дистанционного открывания ворот гаража J530

2

Блок управления адаптивного круизPконтроля J428

3

Диагностический интерфейс шин данных J533

4

Блок управления бортовой сети J519

5

Блок управления корректора фар J431

6

Блок управления системы контроля давления в шинах J502

7

Блок управления системы санкционирования доступа и пуска двигателя J518

8

Блок управления рулевой колонки J527

9

Блок управления двери водителя J386

10 Блок управления левой задней двери J388
11 Блок управления передней пассажирской двери J387
12 Блок управления правой задней двери J389
13 Блок управления системы регулирования энергопотребления J644
14 Блок управления подушек безопасности J234
15 Блок управления бортовой сети 2 J520
16 Блок управления регулировки сиденья переднего пассажира с функцией памяти J521
17 Аккумуляторная батарея A

Ссылка

Подробно об электрооборудовании
см. в программе самообучения
SSP 364 Audi Q7 —
Электрооборудование.

51

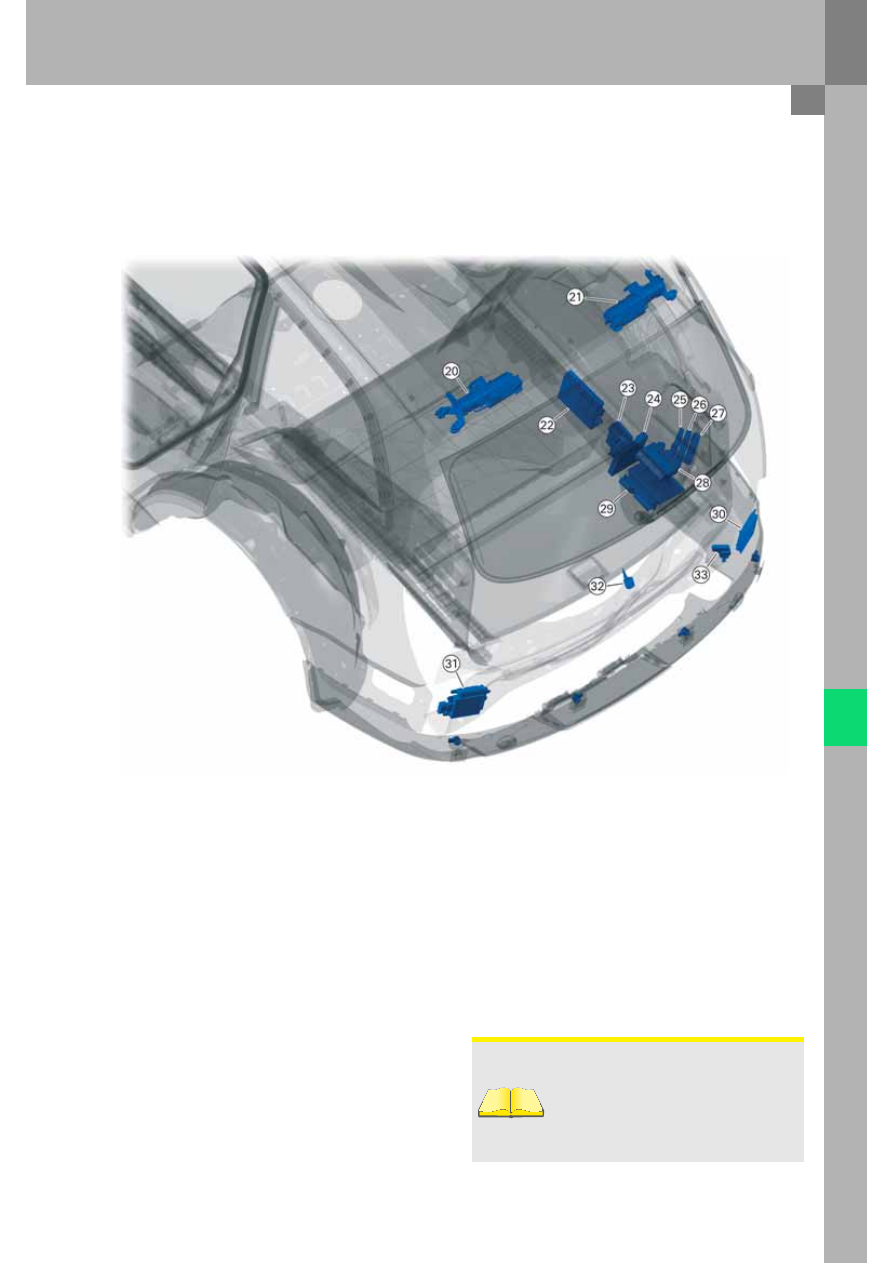

364_005

Условные обозначения

20 Блок управления двери багажного отсека J605
21 Блок управления 2 двери багажного отсека J756
22 Блок управления видеокамеры заднего вида J772
23 Центральный блок управления 2 систем комфорта J773
24 Центральный блок управления систем комфорта J393
25 Блок управления дополнительного отопителя J364
26 Блок считывания информации с антенн для разрешения доступа без ключа J723
27 Блок управления парковочного ассистента J446
28 Блок управления распознавания прицепа J345
29 Блок управления системы регулирования дорожного просвета J197
30 Блок управления ассистента смены полосы движения J769
31 Блок управления 2 ассистента смены полосы движения J770
32 Камера заднего вида R189
33 Приемник радиочасов J489

Ссылка

Информацию о системах помощи
водителю (различных ассистентах)
см. в программе самообучения SSP
375 Audi Q7 — Новые системы помощи
водителю.
