Ауди Q7. Инструкция - часть 10

40

Двигатель

Система питания

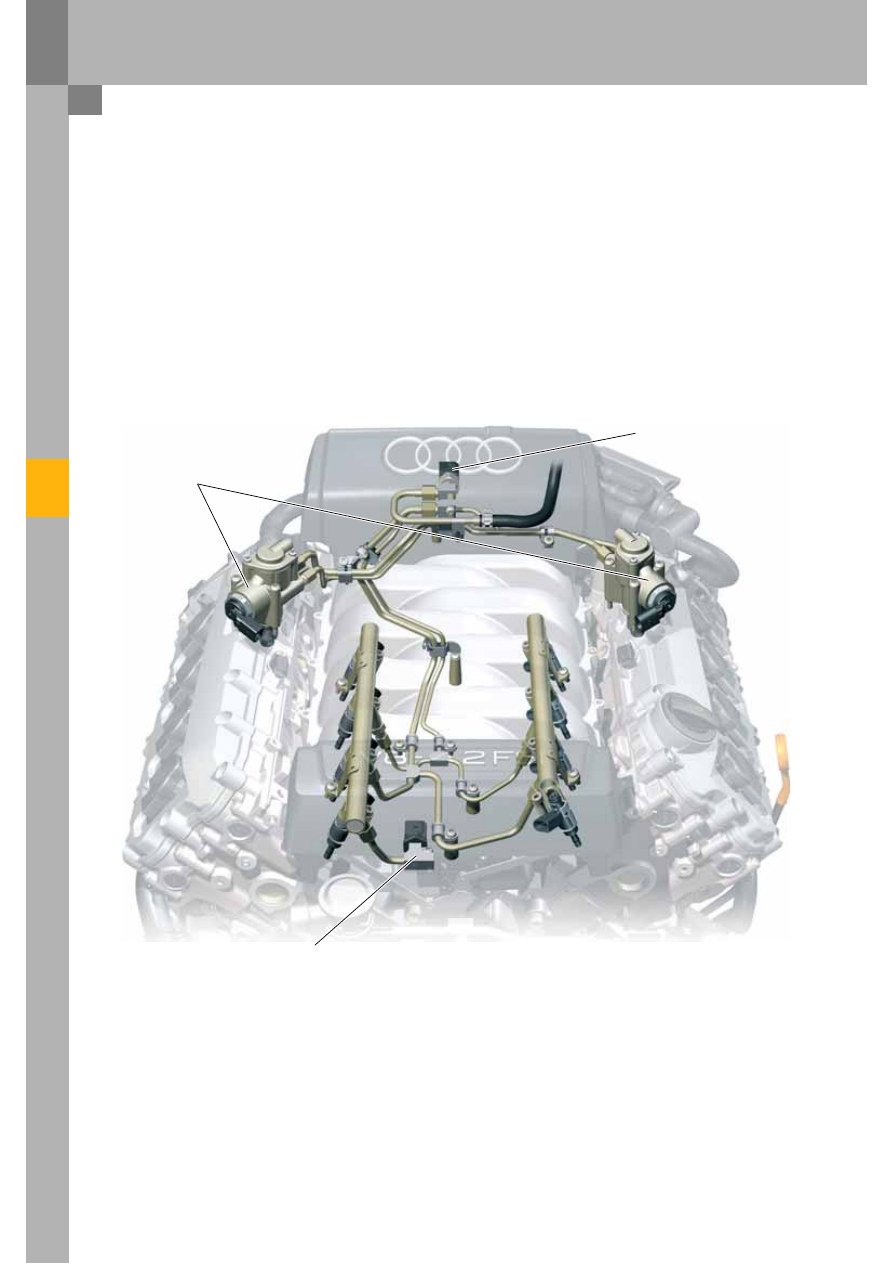

В системе питания используются два регулируемых однопоршневых топливных насоса высокого давления
с приводом от двойных кулачков распредвалов впускных клапанов.
Затрачиваемая мощность зависит от давления в рампе, но в любом случае она ниже, чем при насосе
непрерывной подачи.

Рабочее давление находится в пределах от 30 до 100 бар.

361_112

Насосы высокого давления
с клапанами для дозирования
топлива N290 и N402

Датчик давления топлива для
контура низкого давления
G410

Датчик давления топлива G247

41

Топливный бак

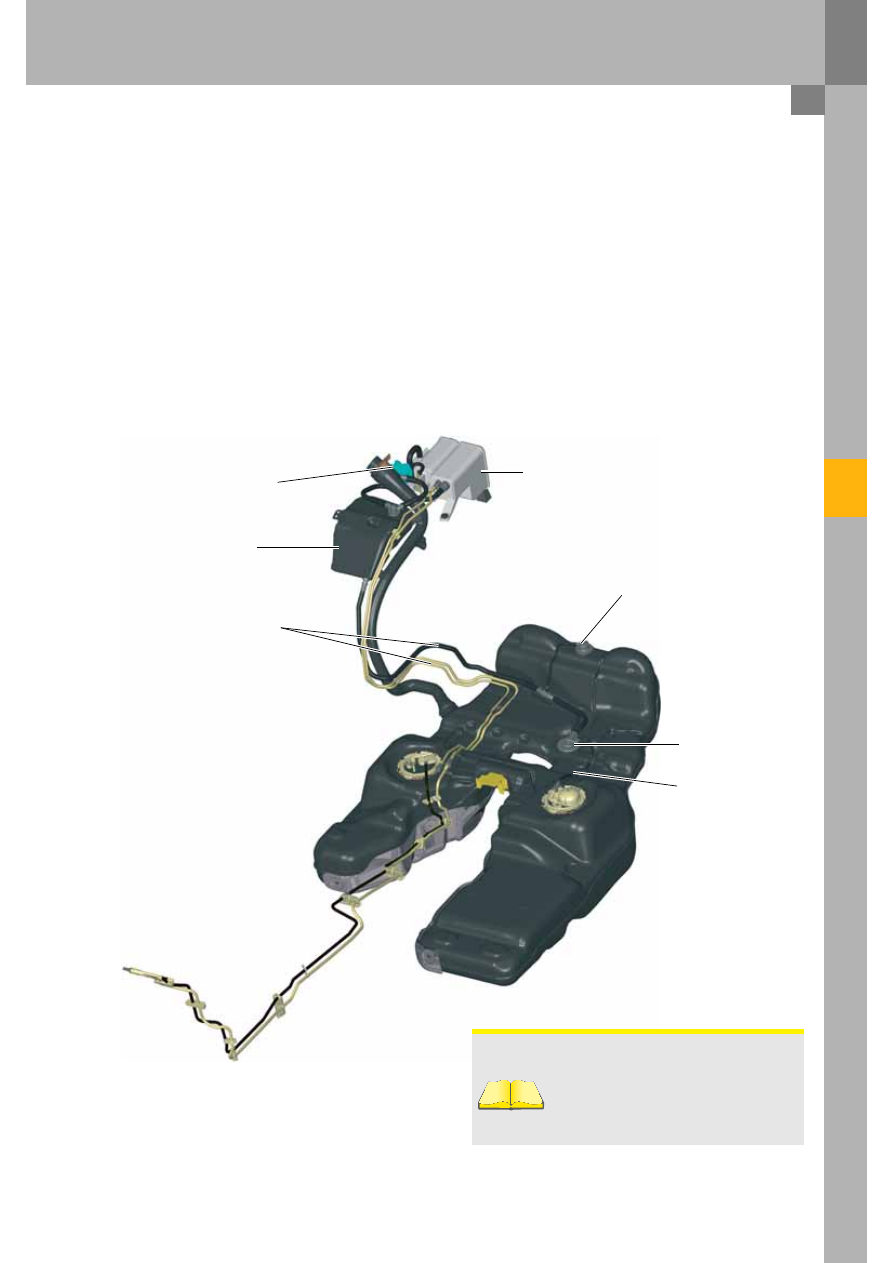

Сам по себе топливный бак (то есть его резервуар) у бензиновых и дизельных двигателей один и тот же. Его
полезный объем составляет 103 л. Различия заключаются в основном в системе вентиляции топливного бака
и в его внутренних узлах.
Другие различия, в частности в системе диагностики течи, зависят от экспортного исполнения.
Система вентиляции топливного бака позволяет с комфортом заправлять автомобиль и препятствует
вытеканию топлива при опрокидывании.
Уровень топлива измеряется одинаково что у бензинового, что у дизельного двигателя. Для этого
используются магнитные пассивные датчики положения (MAPPS). В каждой из секций бака находится по
одному датчику.

Уловитель"
конденсатор

Абсорбер

Насос диагностики течи
(только для США)

Трубопроводы
вентиляции бака

Клапан вентиляции

Обратный клапан

Фланец
с электрическим
разъемом датчика
MAPPS, топливным
фильтром и шлангом
вентиляции

Ссылка

Принцип работы датчиков MAPPS
подробно описан в программе
самообучения SSP 282.

361_078

42

Двигатель

361_081

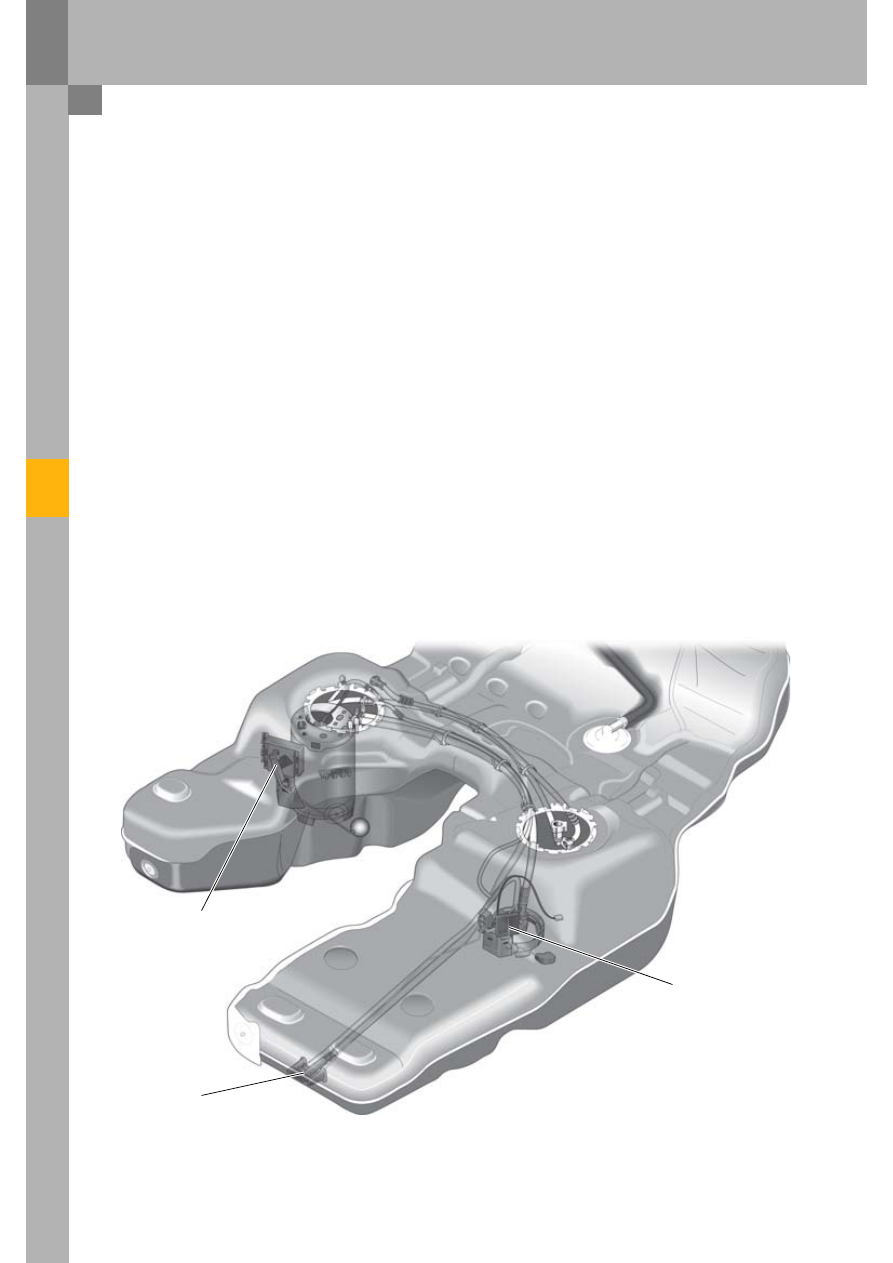

Бак бензинового двигателя

Бензиновый двигатель

В топливном баке для этого двигателя находится один модуль подачи топлива (в правой, основной секции
бака).
Для перекачки топлива из левой секции бака модуль подачи топлива задействует два расположенных в этой
секции эжекционных насоса. Подкачивающий топливный насос G6 регулируется блоком управления
топливного насоса J538 и создает давление от 3,5 до 5,5 бар. Топливный фильтр устанавливается на левом
фланце.
Абсорбер расположен позади заливной горловины бака.

Дизельный двигатель

В обеих секциях бака имеется по модулю подачи топлива. Каждый модуль задействует эжекционный насос,
расположенный в противоположной секции.

G169 датчик уровня топлива 2
и эжекционный насос

Эжекционный насос

G датчик уровня топлива,
G6 подкачивающий топливный насос
и эжекционный насос

43

361_095

Двигатель 3,0 л V6 TDI

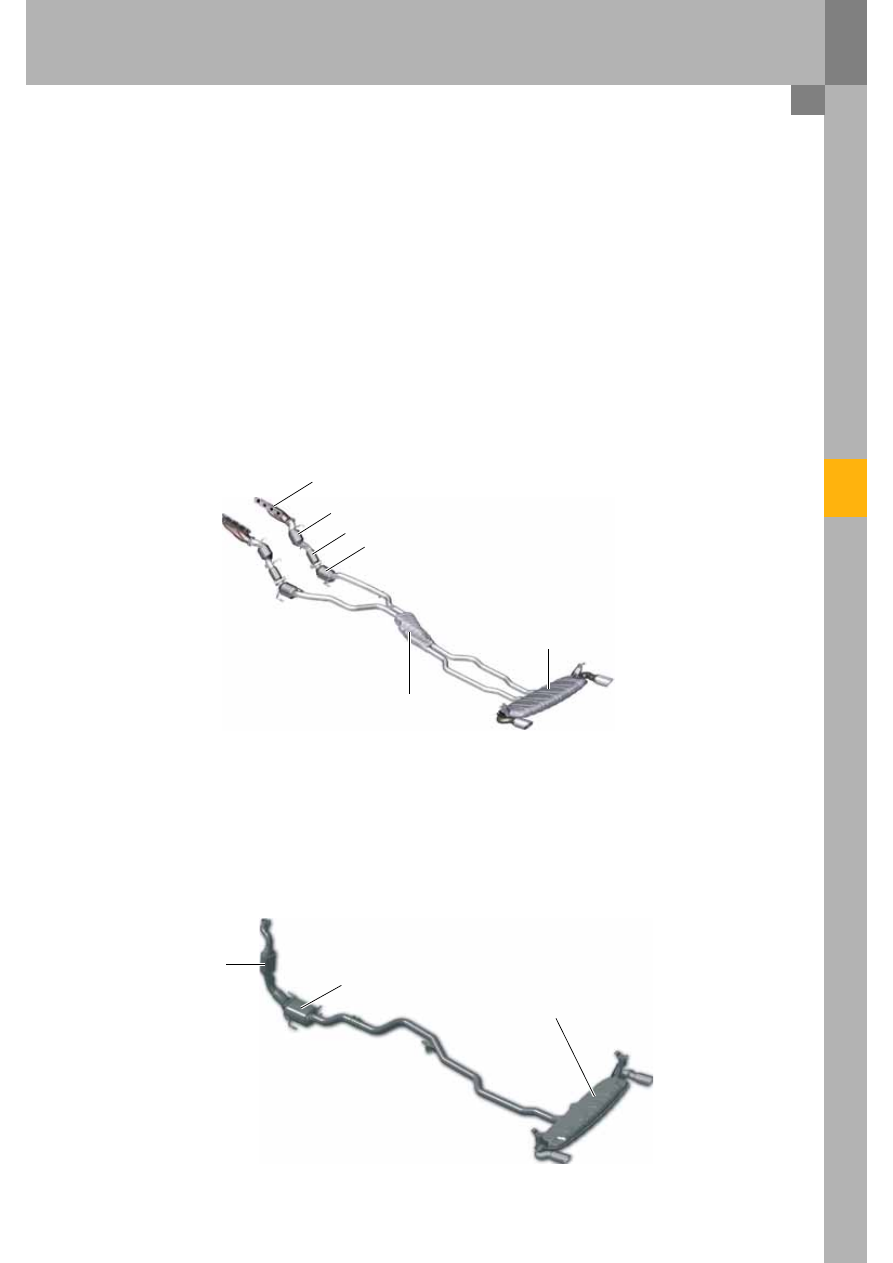

У этого двигателя система выпуска ОГ имеет за турбонагнетателем однопоточную конфигурацию.
К головкам блоков цилиндров привернуты литые коллекторы, которые направляют отработавшие газы
в общий турбонагнетатель. За турбонагнетателем следует металлический катализатор. Под днищем
находится не требующий технического обслуживания сажевый фильтр. Задний глушитель представляет
собой глушитель резонансного типа.

361_124

Система выпуска ОГ

Двигатель 4,2 л V8 FSI

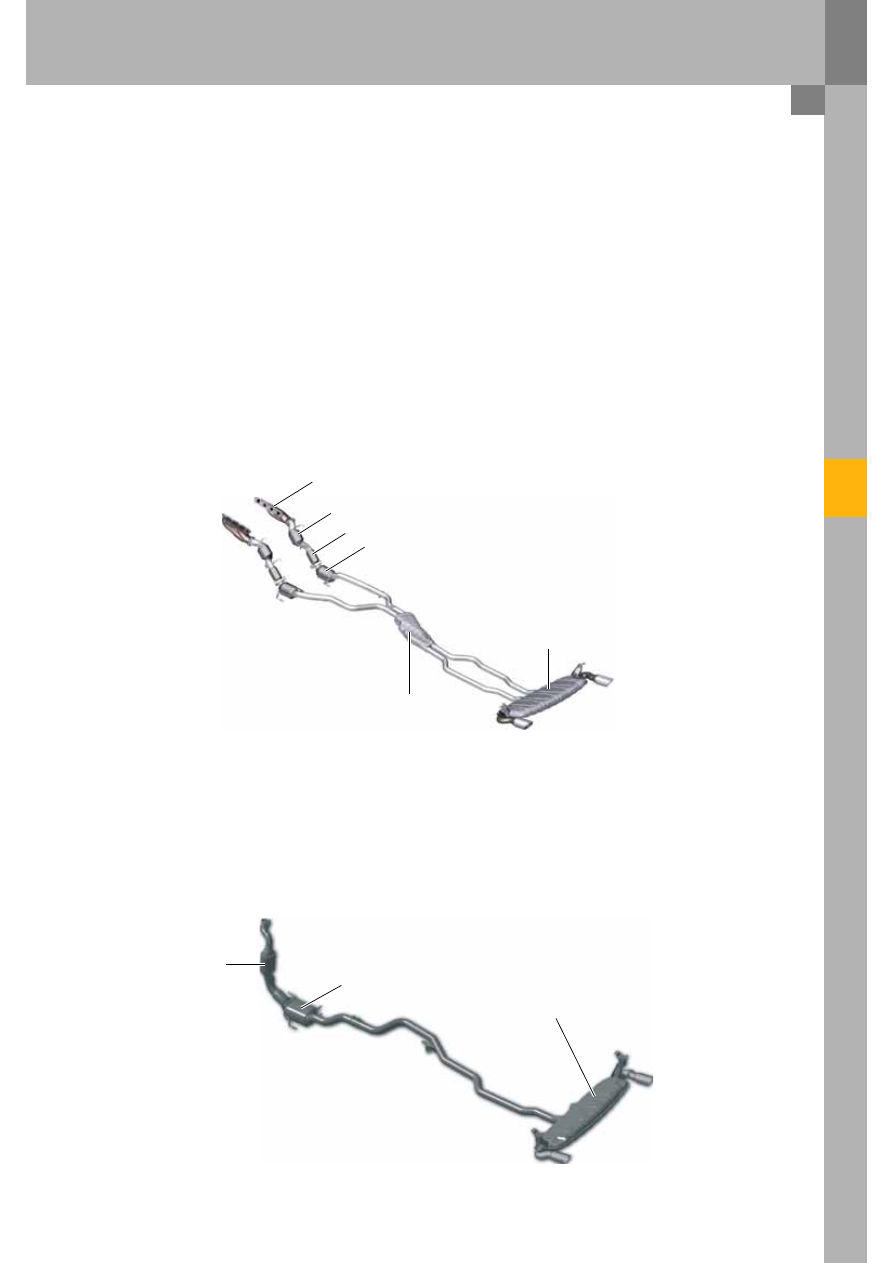

Двигатель имеет двухпоточную систему выпуска ОГ на всем протяжении от головок блоков цилиндров до
концов выхлопных труб.

К головкам блоков цилиндров прифланцованы выпускные коллекторы с так называемой воздушной
изоляцией.
Хорошая тяга в коллекторах способствует быстрому нагреву катализаторов.
Благодаря своей конструкции и близости к двигателю металлические окислительные катализаторы очень
быстро нагреваются до рабочей температуры. Впереди и позади катализаторов находятся широкополосные
и обыкновенные триггерные лямбдаPзонды.
Ближе к днищу расположены два керамических основных катализатора.
Передний глушитель — общий для обоих потоков. Это глушитель поглощающего типа с перекрещиванием
потоков внутри. Перекрещивание потоков положительно влияет на мощность и крутящий момент двигателя.
Задний глушитель — тоже поглощающего типа и тоже один на оба потока. Однако внутри этого глушителя
потоки отделены друг от друга.

Металлический
катализатор

Сажевый фильтр

Глушитель резонансного типа

Задний глушитель поглощающего
типа с внутренним разделением
потоков

Передний глушитель
поглощающего типа
с перекрещиванием потоков

Керамический основной
катализатор

Керамический предкатализатор

Сильфон

Коллектор с воздушной изоляцией и
фланцем с зажимным креплением
