52

Электрооборудование

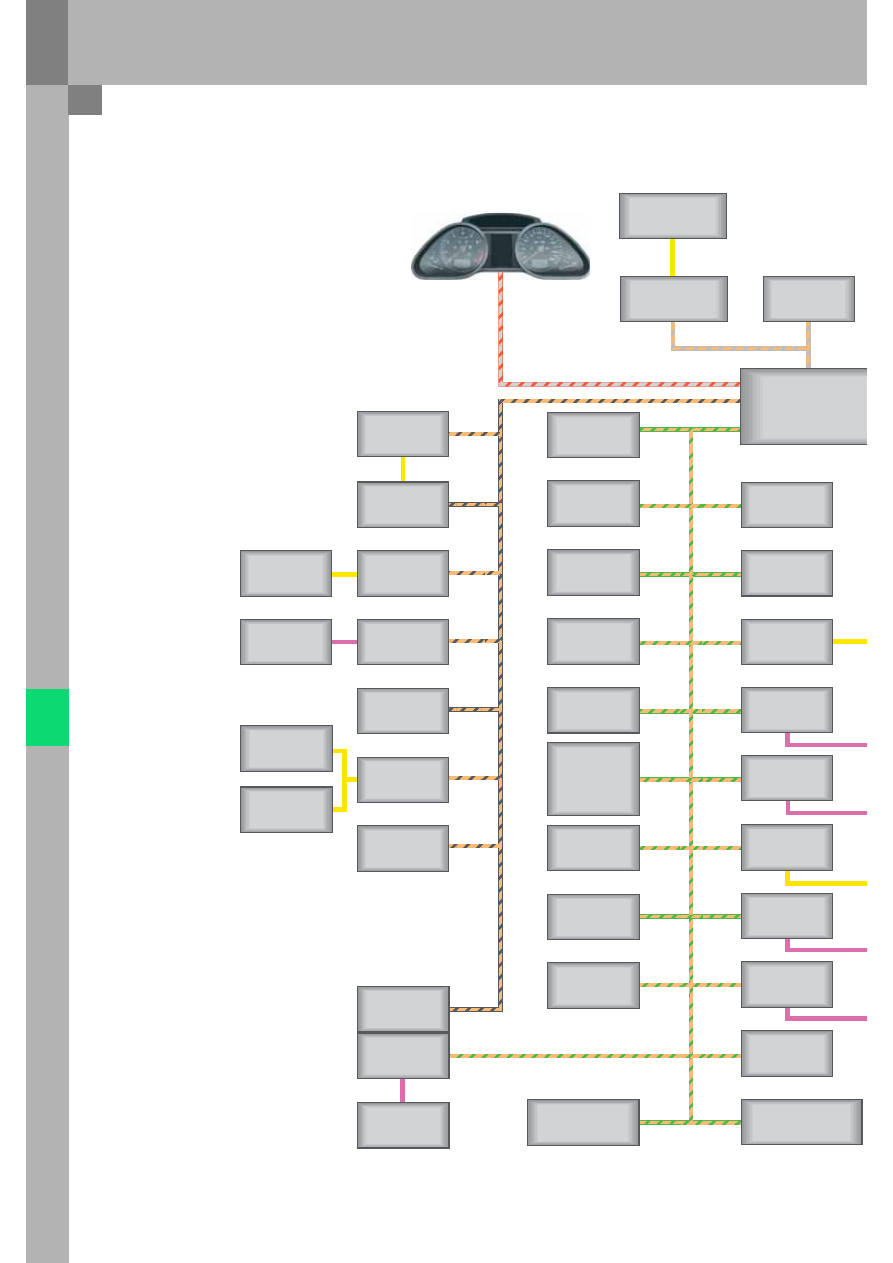

Топология шин данных

Датчик скорости

поворота

G202

Система распоз"

навания занятости

сиденья

J706

Модуль левой

фары

J667

Модуль правой

фары

J668

Система регули"

рования дорожного

просвета

J197

Блок управления
рулевой колонки

J527

Корректор фар

J431

Автоматическая

КП

J217

Подушки

безопасности

J234

ABS

J104

Блок управления

двигателя

J623

Блок управления

комбинации

приборов

J285

Блок управления

адаптивного круиз"

контроля

J428

Диагностический

интерфейс

шин данных

J533

Парковочный

ассистент

J446

Блок управления

передней пасса"

жирской двери

J387

Блок управления

левой задней

двери

J388

Блок управления

правой задней

двери

J389

Регулировка

сиденья и рулевой

колонки с



функцией памяти

J136

Регулировка

сиденья

переднего

пассажира с



функцией памяти

J521

Распознавание

прицепа

J345

Блок управления

видеокамеры заднего

вида
J772

Датчик угла

поворота рулевого

колеса

G85

Блок управления

системы регулиро"

вания энерго"

потребления

J644

Дополнительный

отопитель

J364

Дверь багажного

отсека

J605

Блок управления

бортовой сети 2

J520

Система санкцио"

нирования доступа

и пуска двигателя

J518

Блок управления

бортовой сaети

J519

Центральный блок

управления систем

комфорта

J393

Climatronic

J255

Задняя панель

управления и индикации

Climatronic

E265

Блок управления 2

ассистента смены

полосы движения

J770

Блок управления

ассистента смены

полосы движения

J769

Блок управления

двигателя 2

J624

Много"

функциональное

рулевое колесо

J453

Блок управления

двери водителя

J386

Центральный

блок управления 2

систем комфорта

J773

Система контроля

давления в шинах

J502

53

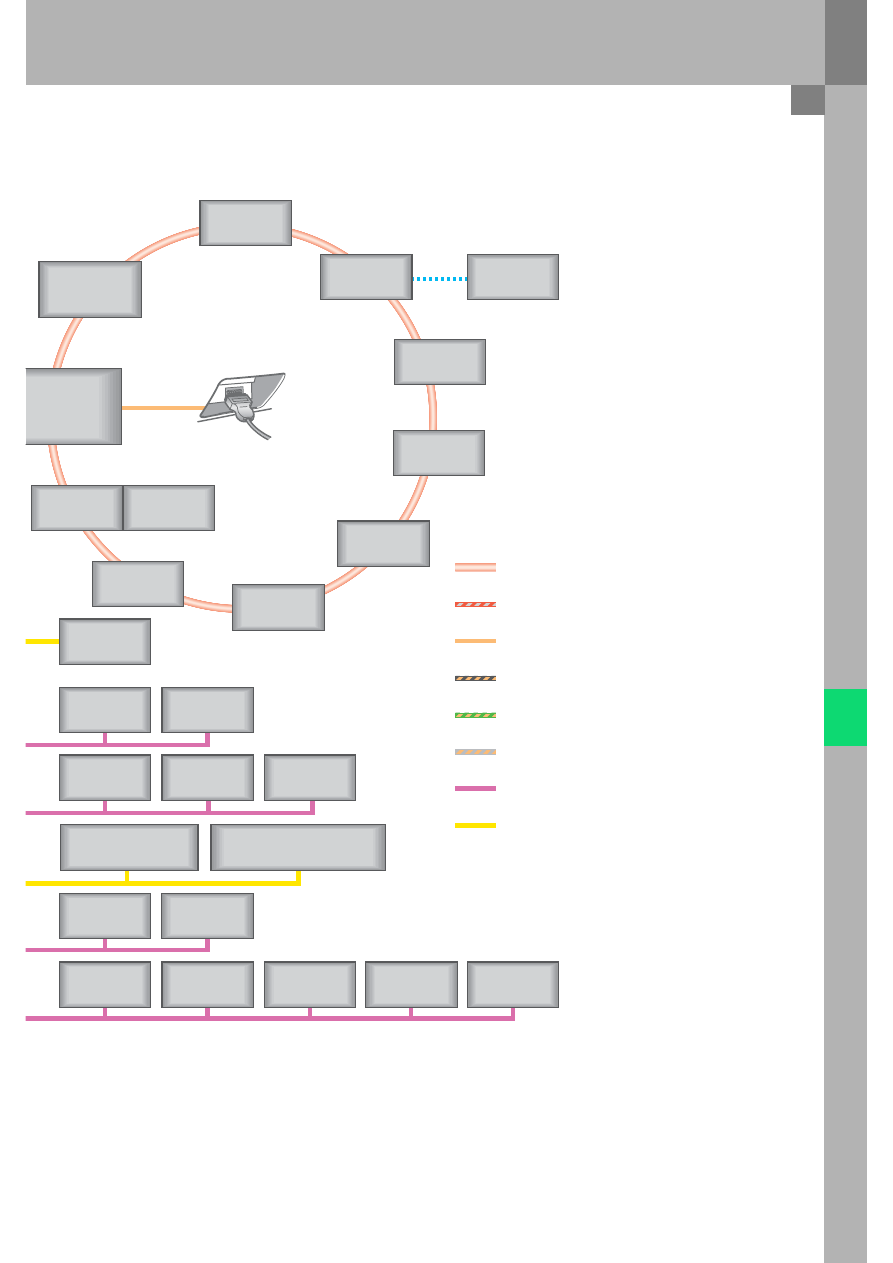

364_006

Передняя панель

управления,

индикации и выдачи

информации

J523

Приемопередаю"

щее устройство

телефона

R36

Мультимедийный

проигрыватель,

положение 1

R118

Цифровая

аудиосистема

J525

Выключатель

санкционирования доступа и

пуска двигателя

E415

Блок считывания информации

с антенн для разрешения доступа

без ключа

J723

Электродвигатель

стеклоочистителя

J400

Датчик дождя и

освещенности

G397

Датчик системы

охраны салона

G273

Сирена

противоугонной

сигнализации

H12

Передатчик

в левом переднем

колесе

G431

Передатчик

в правом переднем

колесе

G432

Передатчик

в левом заднем

колесе

G433

Передатчик

в правом заднем

колесе

G434

Антенна контроля

давления в шинах,

задняя

R96

Управляющая

трубка телефона

R37

Система

навигации

с CD"приводом

J401

ТВ"тюнер

R78

Тюнер

R

Система ввода

голосовых команд

J507

Шина MOST

Шина CAN комбинации приборов

Шина CANPдиагностика

Шина CANPпривод

Шина CANPкомфорт

Шина CANPадаптивного круизPконтроля

Шина LIN

Прочие компоненты с шинами данных

Цифровой тюнер

R147

Блок управления

мобильного

телефона

J412

Люк

J245

Шторка люка

J394

Задний сдвижной

люк

J392

Блок управления 2

двери багажного

отсека

J756

54

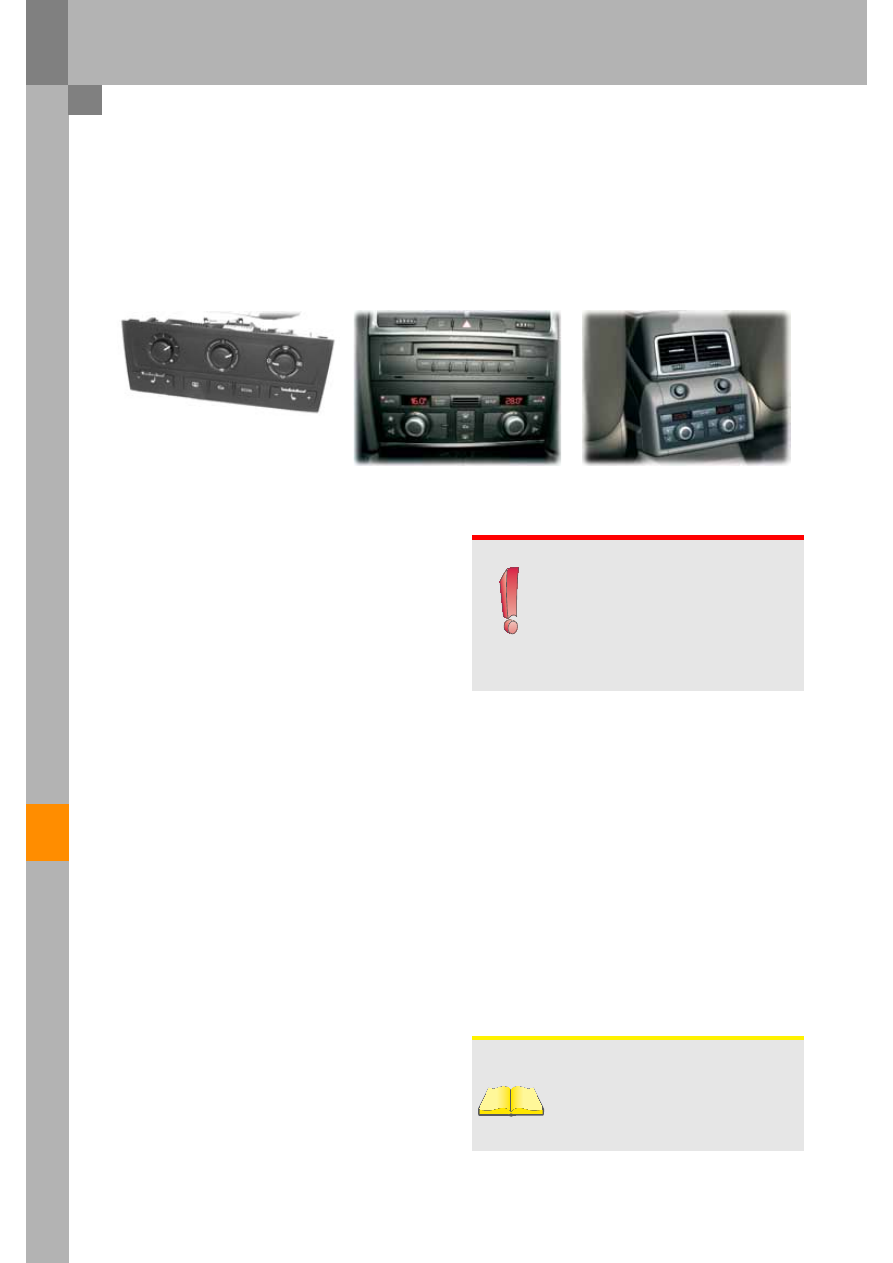

Климатическая установка

Обзор

В стандартную комплектацию нового Audi Q7 входит климатическая установка. На выбор предлагаются три
климатические установки:

Климатическая установка Basis

Автоматическая климатическая
установка Komfort

Четырехзонная автоматическая
климатическая установка Komfort

Внешне климатические установки различаются
панелями управления.
Климатическая установка без автоматических
функций (Basis) устанавливается в стандартной
комплектации.
ДвухP и четырехзонная автоматические
климатические установки Komfort обладают
функциями регулирования микроклимата
в зависимости от интенсивности солнечного
излучения, раздельной регулировки температуры и
распределения потоков воздуха для водителя и
переднего пассажира и вентиляции, исключающей
образование сквозняков.
В заднюю часть салона воздух подается через
дефлекторы в стойках B, а при четырехзонной
климатической установке — также через
дефлекторы в стойках C.
Контур хладагента кондиционера представляет
собой усовершенствованную версию системы,
успешно апробированной на VW Touareg.

Входящая в перечень дополнительного
оборудования четырехзонная климатическая
установка Komfort имеет в своем составе
дополнительный задний модуль.
Компоненты заднего модуля находятся
в легкодоступном месте — за обшивкой левой
стенки багажного отсека. Задний модуль Audi Q7
был без изменений заимствован у VW Touareg.

Указание

В основу электрооборудования и
принципа управления этих
климатических установок легли
решения для Audi A6 ’05. Блоки
управления Climatronic J255 были
заимствованы у Audi A6 ’05 и
усовершенствованы для Audi Q7.

Ссылка

Подробное описание контура
хладагента см. в программе
самообучения SSP 301.

361_071

361_069

361_118

55

Контур хладагента

Общая информация

Контуры хладагента у всех трех установок идентичны контуру климатической установки VW Touareg.

Хладагент подается к модулям климатической установки от общего компрессора. Задний модуль
четырехзонной установки имеет собственные теплообменник и испаритель. Климатические установки
оснащены салонным фильтром, который находится в переднем модуле и очищает воздух от пыли и
цветочной пыльцы. Задний модуль забирает уже очищенный воздух из салона.

В климатической установке используется хладагент R134a. Заправочные емкости двухP и четырехзонной
установок различаются.

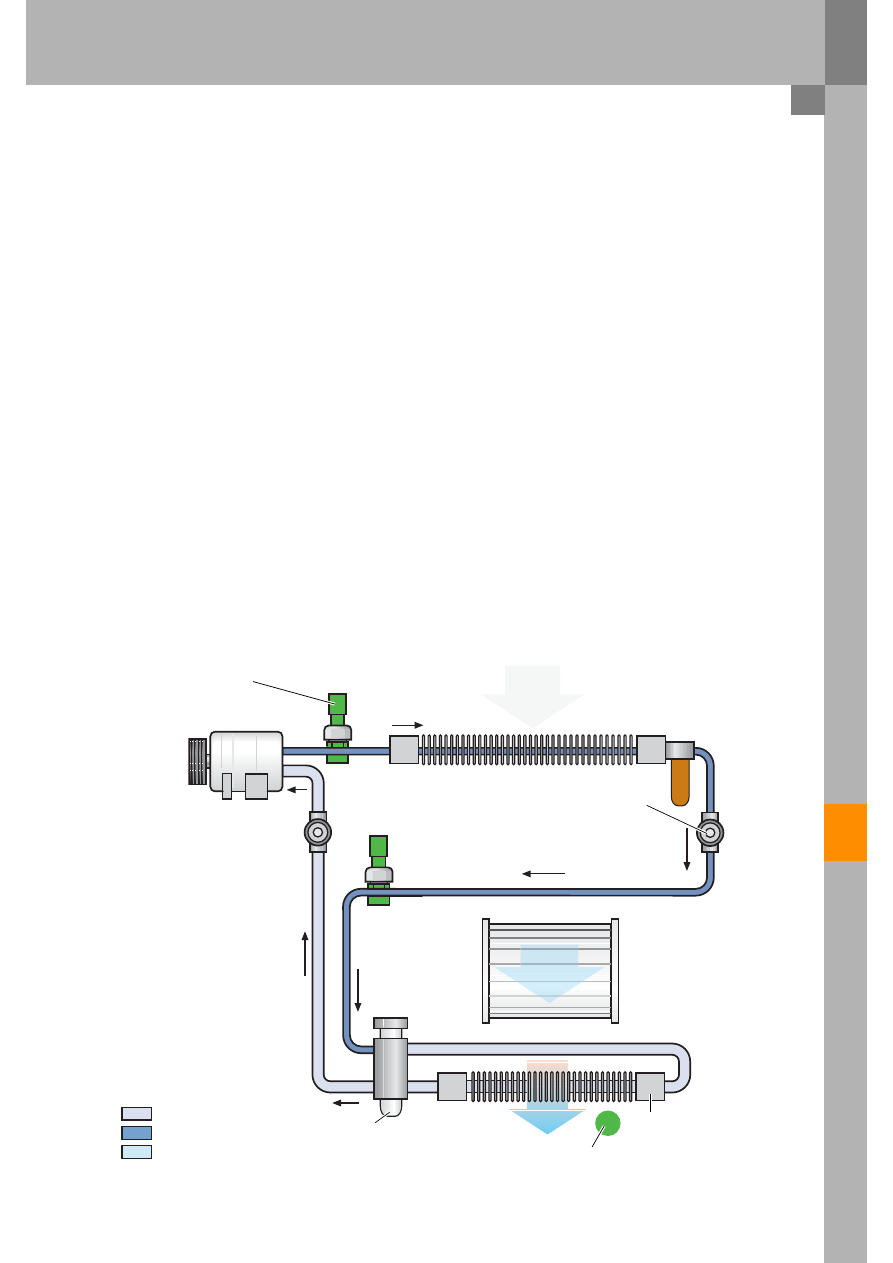

Контур хладагента двухзонных установок

По конструкции и функциям эта установка идентична системе, устанавливаемой на VW Touareg.
Наличие датчика температуры хладагента G454 зависит от того, каким двигателем оснащен автомобиль. Он
устанавливается не при всех двигателях. Датчик измеряет температуру хладагента и передает информацию
о ней блоку управления Climatronic J255.

361_116

Датчик температуры хладагента
G454

Компрессор

Сервисный
штуцер

Расширительный клапан

Конденсатор с осушительным
патроном

Сервисный штуцер

Вентилятор
в переднем  модуле

Испаритель

Датчик температуры испарителя
G308

Низкое давление

Высокое давление

Приточный воздух

*наличие зависит от двигателя
