204

STARTING AND OPERATING



NOTE:

If the vehicle is not equipped with a Pickup Box:



The bottom wedge of the Top View will be

displayed in black.



The Rear Cross Path soft button will be grayed

out.



The guidelines will not be overlaid on Top View/

Rear View and Full Screen of Backup Camera

view.



Black video will be displayed for the right side of

the Top and Rear View, and full screen of the

Backup Camera view when the Rear View

Camera is not connected.

To access all camera options when the vehicle is in

REVERSE, select the More Cams button on the

surround view screen.
For information on Auxiliary Cameras (if equipped),

see

Ú

page 207.

TRAILER CAMERAS — IF EQUIPPED

T

RAILER

 S

URROUND

 V

IEW

 C

AMERA



S

YSTEM

The Trailer Surround View Camera system allows

you to see an on-screen image of the surroundings

and the Top View of a trailer using four mountable

cameras. This occurs whenever the More Cams

soft button is selected, or when enabled through

the Uconnect system. The image will be displayed

on the Uconnect display along with a caution note

“Check Entire Surroundings”. After five seconds,

this note will disappear.
NOTE:



Trailer Surround View Camera kit is only avail

-

able for vehicles equipped with the Surround

View Camera system.



The Trailer Surround View Camera system has

programmable settings that may be selected

through the Uconnect system

Ú

page 232.

Set Up
The Trailer Surround View Camera system includes

an installation kit with a Trailer Surround View

Module and four Trailer Surround View Cameras

that must be installed on your trailer prior to

connecting to your vehicle. See the installation

instructions included with the Trailer Surround

View installation kit for more information.

NOTE:

The trailer will be connected to the vehicle via the

12-way connector, and the installation location

varies for Conventional or Gooseneck trailers.
For Conventional trailers, the connection from the

rear fascia goes to the receptacle in the bumper.

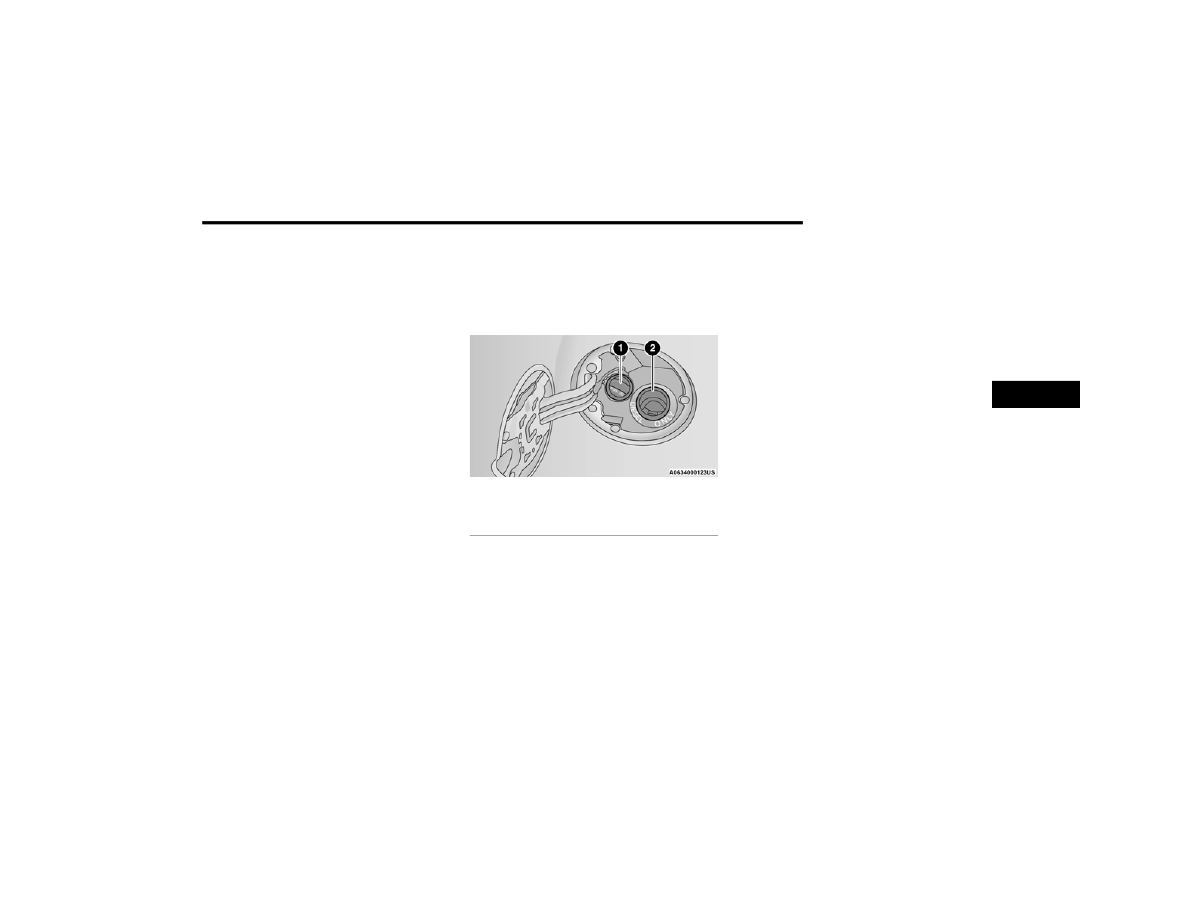

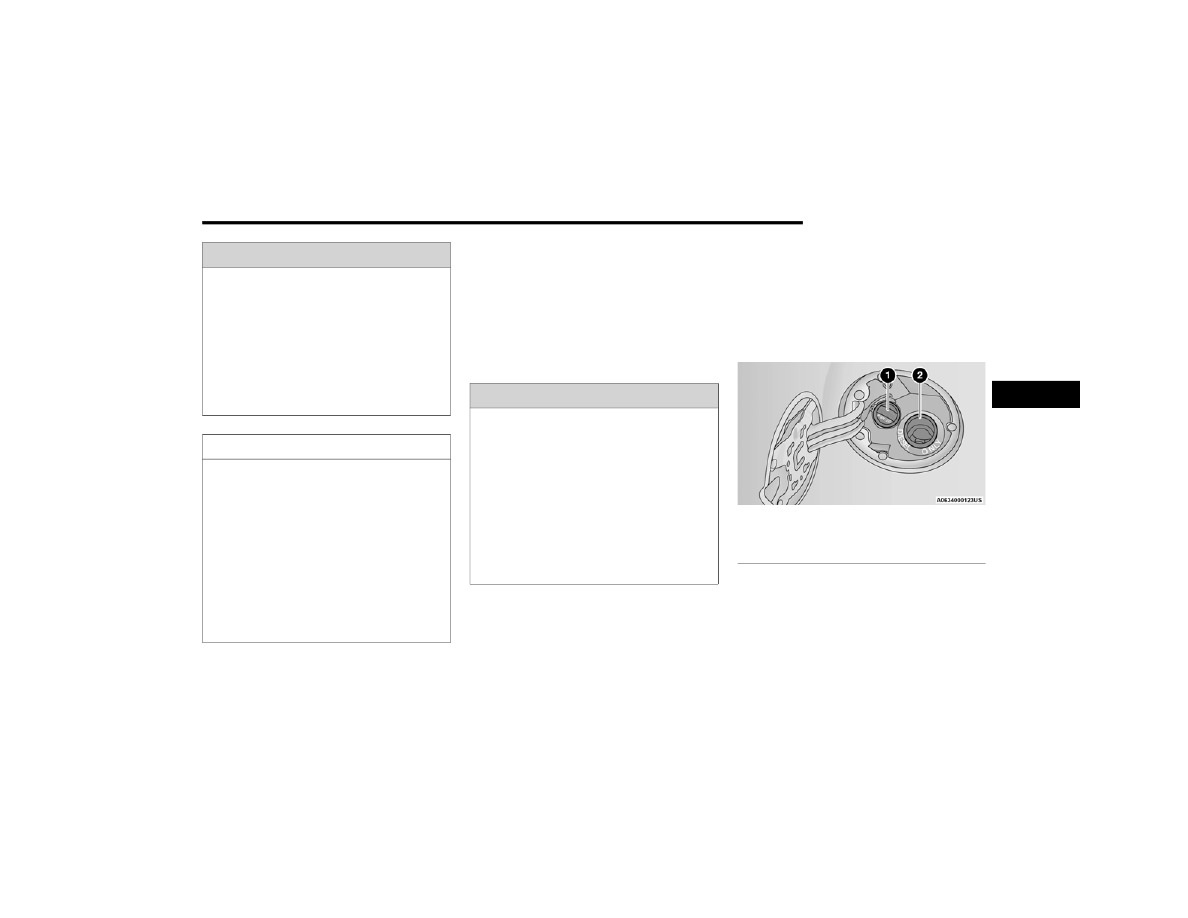

Conventional Trailer Connection

For Gooseneck trailers, the connection from the

rear fascia goes to the rear chassis inline.



To avoid vehicle damage, the vehicle must be

driven slowly when using Surround View to be

able to stop in time when an obstacle is seen.

It is recommended that the driver look

frequently over his/her shoulder when using

Surround View.

CAUTION!

1 — Rear Fascia Connector
2 — Receptacle

STARTING AND OPERATING

205

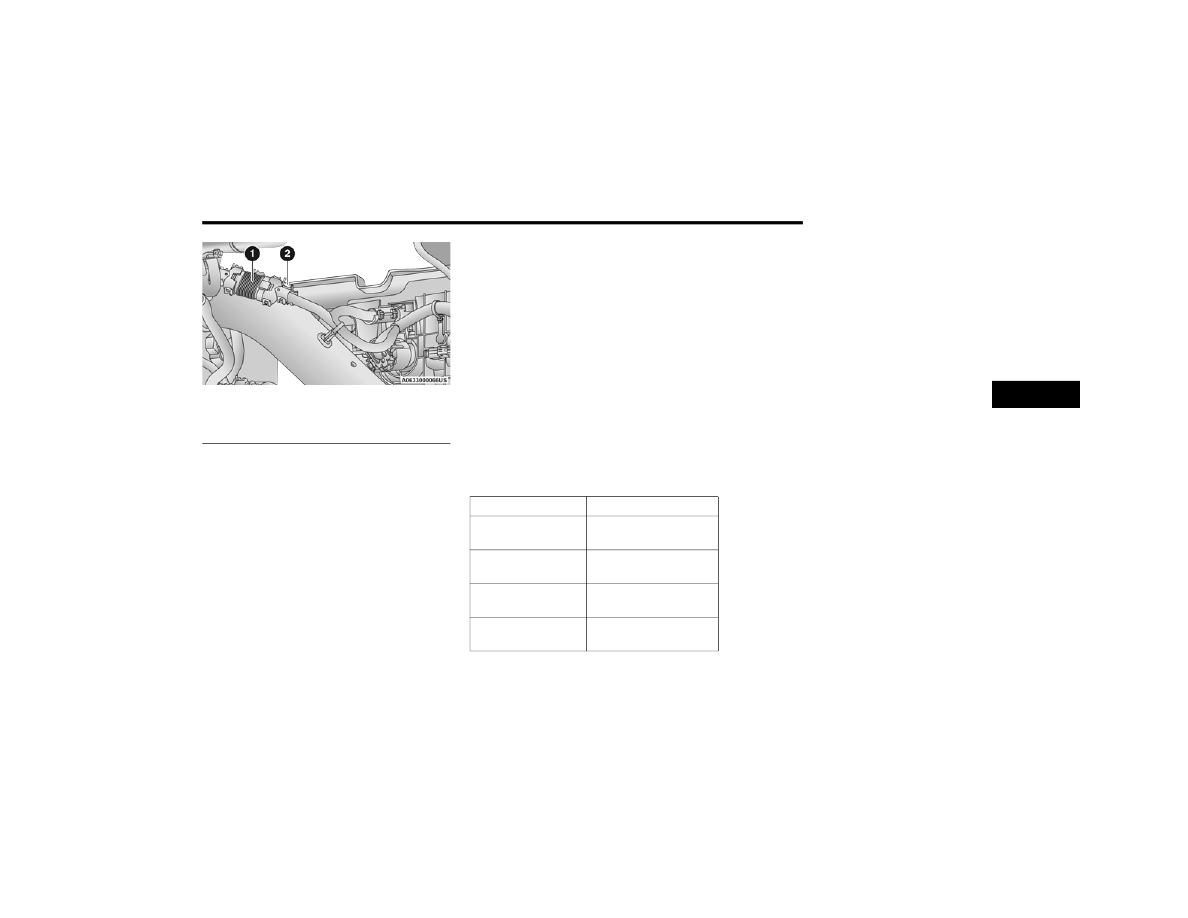

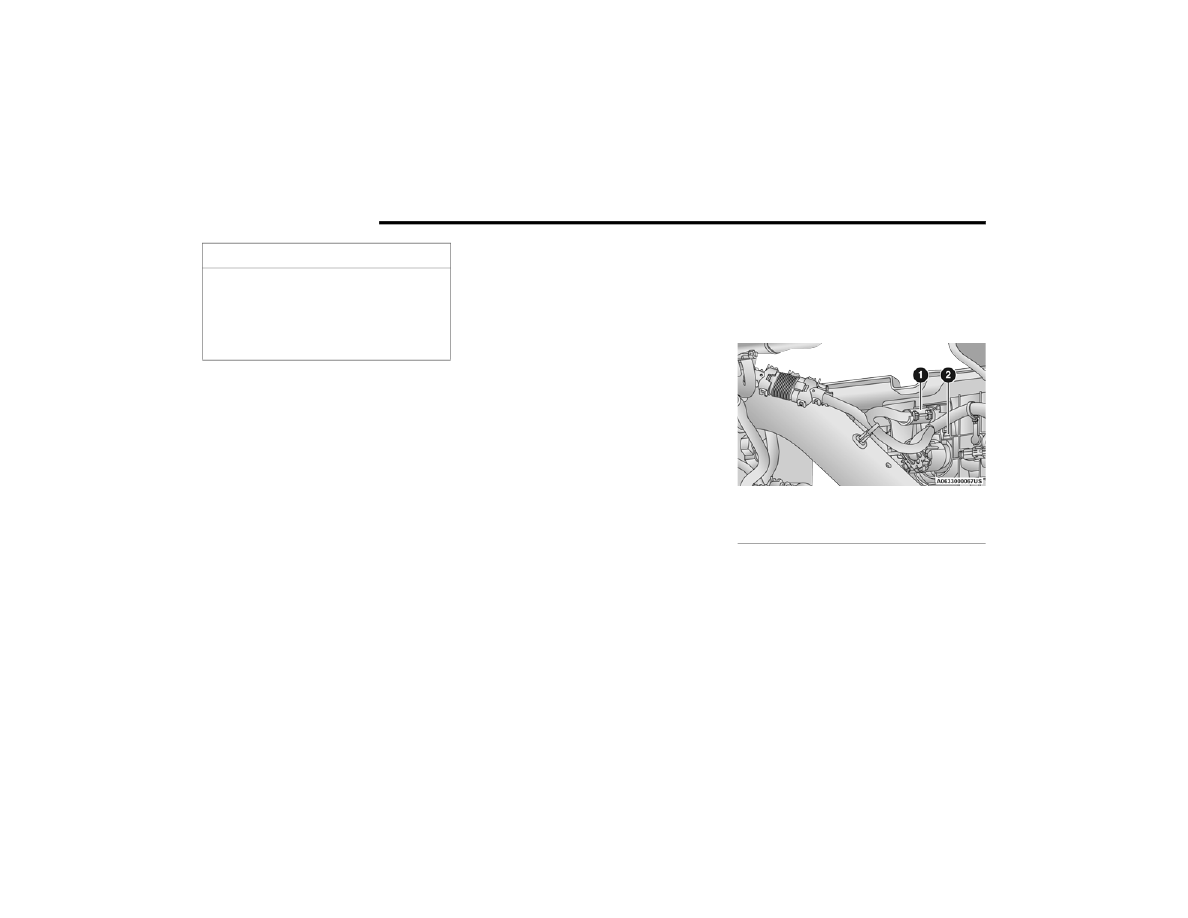

Gooseneck Trailer Connection

NOTE:



When the 12-way connector goes to the rear

chassis, there is a black cap on the bumper

receptacle for protection.



In order to make the connection from the rear

chassis to the bumper, the cap must be

unplugged from the bumper and put on the rear

chassis after making the 12-way connection

and vise versa.

Once the Trailer Surround View Module and

cameras are installed and the trailer is connected

to the vehicle via the 12-way connector, the Trailer

Surround Camera settings can be accessed. The

Trailer Surround Camera settings can be accessed

through Uconnect Settings by pressing the Trailer

soft button in the Trailer Settings or the Camera

Settings. The system requires input of the trailer

dimensions prior to use of the system.
NOTE:



If a trailer is connected but the trailer dimen

-

sions have not been entered in the Trailer

Surround settings page, the system will default

to the settings page.



If a trailer is not connected and any soft button

is selected, a message will appear: “Connect

Trailer Equipped With Trailer Surround View

System”.

Inputting Trailer Values
For the Trailer Surround View Camera system to

function, all fields must be entered. When a value

is needed the screen will display “Required”.

When the Trailer Type soft button is selected two

options are available: Conventional or Gooseneck/

5th Wheel.
Activation
The Trailer Surround Camera can be activated

through the Uconnect system when the vehicle is

in PARK, NEUTRAL, or DRIVE.
When the vehicle is shifted into REVERSE,

Surround View Camera showing the Top View and

Backup Camera is the default view of the system.

Press the More Cams soft button and press the

Trailer tab to access the Trailer Cameras. Press

Trailer Surround Camera soft button to access Top

View and Rear View of the trailer.
If the camera delay is turned on, the camera image

will display for up to 10 seconds after shifting out

of REVERSE. The camera image will not display for

10 seconds if the vehicle speed exceeds 8 mph

(13 km/h), the vehicle is shifted into PARK, or the

ignition is placed in the OFF position. The X button

on the touchscreen disables the display of the

camera image.
If the camera delay is turned off, the camera image

will close and display the previous screen after

shifting out of REVERSE.

1 — Rear Chassis Inline
2 — Rear Fascia Connector

Setting

Description

Trailer Length

Input the total length of

the trailer

Trailer Width

Input the total width of

the trailer

Camera Height

Input the height of the

mounted camera

Trailer Type

Choose the trailer type

from menu

4

206

STARTING AND OPERATING



Modes Of Operation
The Trailer Surround View Camera system offers

two different camera displays:



Top View split screen with one selected

mounted camera



Full screen view of a selected mounted camera

Press the More Cams soft button on the Surround

View screen and select the Trailer tab to access the

Trailer Cameras. Press Trailer Surround Camera

soft button to access the default Top View and

Rear View of the trailer.
Top View
The Trailer Top View will show in the Uconnect

system with Top View and Rear View in a split

screen display.

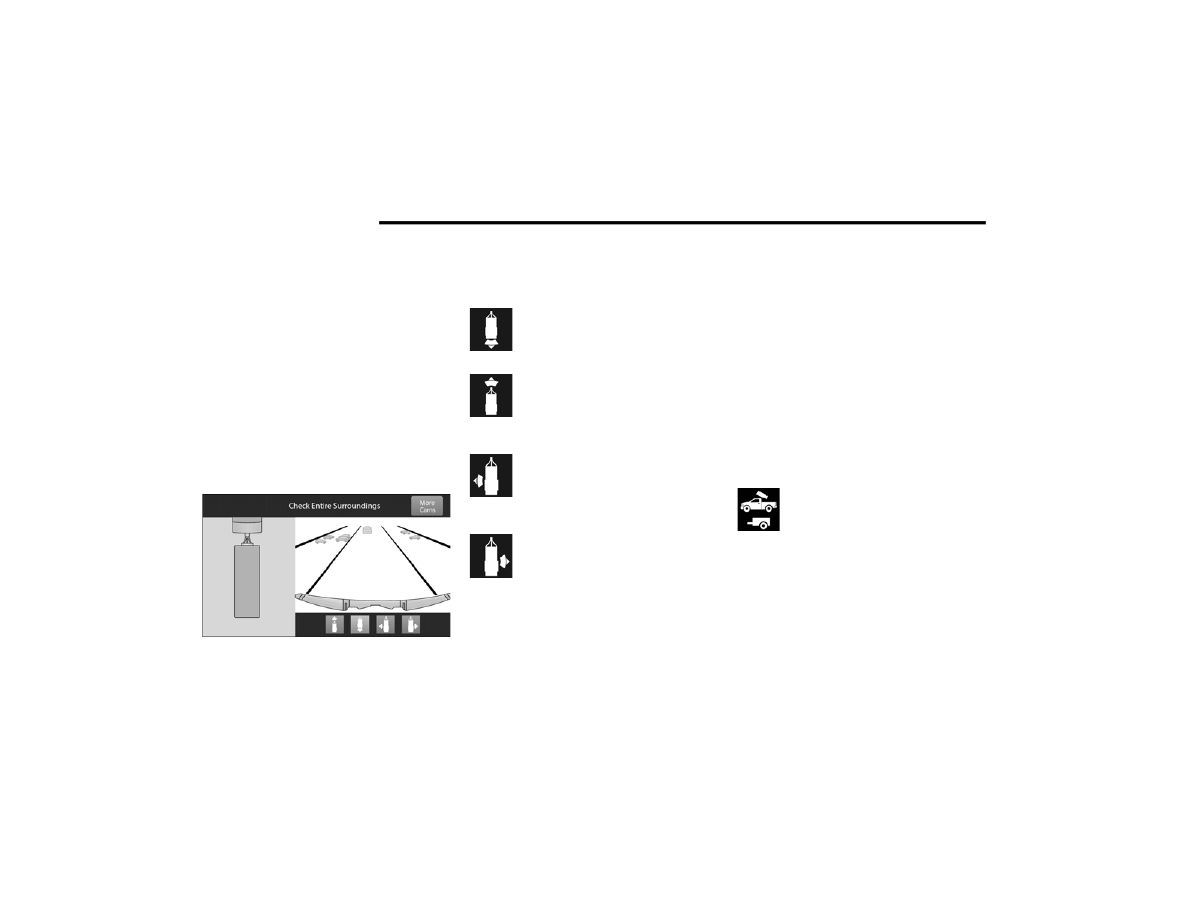

Trailer Top and Rear Camera View

NOTE:

Due to wide angle cameras, the image will appear

distorted.
Rear View

Pressing the Rear View soft button will

show the Top View and Rear View in a

split screen display.

Front View

Pressing the Front View soft button will

show you what is immediately in front of

the trailer and is paired with the Top View

of the trailer.

Left View

Pressing the Left View soft button will

give the driver a wider angle view of the

left side trailer camera and is paired with

the Top View of the trailer.

Right View

Pressing the Right View soft button will

give the driver a wider angle view of the

right side trailer camera and is paired

with the Top View of the trailer.

Full Screen Camera View
To display a full screen image of the Trailer

Surround View mounted cameras, select one of

the following options from the Trailer Cameras

screen: Trailer Left, Trailer Right, Trailer Front,

Trailer Rear. Exiting out of the full screen view will

return the system to the previous screen.
NOTE:

If the Trailer Surround Camera was selected

through the More Cameras menu, an option to

return to the More Cameras menu will display. If

the Trailer Surround Camera was manually acti

-

vated through the Controls menu of the Uconnect

system, exiting out of the display screen will return

to the Controls menu.
Trailer Reverse Guidance

Pressing the Trailer Reverse Guidance

soft key will provide a split screen view of

the cargo area and trailer, and provides

the option to pan left or right. For more

information, see

Ú

page 199.

STARTING AND OPERATING

207

Deactivation
The system is deactivated in the following

conditions if it was activated automatically:



When the vehicle is shifted out of REVERSE with

camera delay turned on, the camera image will

continue to be displayed for up to 10 seconds,

unless the vehicle speed exceeds 8 mph

(13 km/h), the vehicle is shifted into PARK or

the ignition is placed in the OFF position. There

is a touchscreen button X to disable the display

of the camera image.



When the vehicle is shifted out of REVERSE with

camera delay turned off, the Trailer Surround

View Camera mode is exited and the last known

screen appears again.

The system is deactivated in the following

conditions if it was activated manually from the

Uconnect controls menu via the Trailer Surround

Camera soft button:



The X button on the display is pressed



Vehicle is shifted into PARK



Ignition is placed in the OFF position



Vehicle speed is over 8 mph (13 km/h) for

10 seconds

NOTE:

If the Trailer Surround Camera is activated

manually, and the vehicle is shifted into REVERSE,

deactivation methods for automatic activation are

assumed.
The camera delay system is turned off manually

through the Uconnect system

Ú

page 232.

NOTE:



If snow, ice, mud, or any foreign substance

builds up on the camera lenses, clean the

lenses, rinse with water, and dry with a soft

cloth. Do not cover the lenses.



If a malfunction with the system has occurred,

see an authorized dealer.

AUX C

AMERA

Your vehicle may be equipped with one or two AUX

Cameras, which display rearview and side view

images from the trailer on the touchscreen.
NOTE:

Two Aux Cameras are only available on vehicles

with NAV equipped radios if the vehicle is not

equipped with a Center High Mounted Stop Lamp

(CHMSL) and Surround View Camera system.
Activation
The AUX Camera is activated by first pressing the

Back Up Camera or Cargo Camera (if equipped)

button on the touchscreen, followed by the AUX

button located in the upper left corner of the

WARNING!

Drivers must be careful when backing up even

when using the Trailer Surround View Camera.

Always check carefully behind your vehicle, and

be sure to check for pedestrians, animals, other

vehicles, obstructions, or blind spots before

backing up. You are responsible for the safety of

your surroundings and must continue to pay

attention while backing up. Failure to do so can

result in serious injury or death.

CAUTION!



To avoid vehicle damage, Trailer Surround

View should only be used as a parking aid. The

Trailer Surround View Camera is unable to

view every obstacle or object in your drive

path.



To avoid vehicle damage, the vehicle must be

driven slowly when using Trailer Surround

View to be able to stop in time when an

obstacle is seen. It is recommended that the

driver look frequently over his/her shoulder

when using Trailer Surround View.

4

208

STARTING AND OPERATING



(Continued)

rearview display. On vehicles with Surround View

Camera (if equipped), the AUX Camera can be

activated when the vehicle is in REVERSE by first

pressing the More Cams button in the Surround

view screen, followed by the AUX tab. The AUX

camera can also be activated when the vehicle is

in REVERSE by pressing the AUX button.
If equipped with two AUX Cameras, you can switch

between each camera by pressing the AUX 1 or

AUX 2 buttons on the Trailer Camera display.

Deactivation
The AUX Camera is deactivated by pressing the X in

the upper right corner of the touchscreen. This will

return the display back to the previously displayed

screen.
NOTE:



If the AUX button is pressed and no AUX Camera

is connected, the touchscreen will display a blue

screen along with the message “Camera

System Unavailable.” The screen can be exited

out by pressing the X in the upper right hand

corner. This will return the display back to the

previously displayed screen.



Zoom View is not available with the AUX Camera

feature.



The display will always default to the Trailer

Camera display AUX 1.

ENGINE RUNAWAY — DIESEL ENGINE

Diesel engine runaway is a rare condition affecting

diesel engines, where the engine consumes its

own lubrication oil and runs at higher and higher

RPM until it overspeeds to a point where it destroys

itself due to either mechanical failure or engine

seizure through lack of lubrication.

REFUELING THE VEHICLE — GASOLINE

ENGINE

The fuel filler cap (gas cap) is located behind the

fuel filler door, on the left side of the vehicle. Open

the fuel door and remove the fuel filler cap by

turning it counter-clockwise.

Fuel Filler Cap

NOTE:

When removing the fuel filler cap, lay the cap

tether in the hook, located on the fuel filler door.

 AUX 1 Camera Button

 AUX 2 Camera Button

WARNING!

In case of engine runaway due to flammable

fumes from fuel spills or turbocharger oil leaks

being sucked into the engine, do the following to

help avoid personal injury and/or vehicle

damage:



Turn the ignition switch to the OFF position.



Using a CO2 or dry chemical type fire extin

-

guisher, direct the spray from the fire extin

-

guisher into the grille on the driver side so that

the spray enters the engine air intake.

The inlet for the engine air intake is located

behind the driver’s side headlamp and receives

air through the grille.

WARNING!

STARTING AND OPERATING

209

NOTE:



When the fuel nozzle “clicks” or shuts off, the

fuel tank is full.



Tighten the gas cap until you hear a “clicking”

sound. This is an indication that the gas cap is

tightened properly. The MIL in the instrument

cluster may turn on if the gas cap is not secured

properly. Make sure that the gas cap is tight

-

ened each time the vehicle is refueled.

L

OOSE

 F

UEL

 F

ILLER

 C

AP

 M

ESSAGE



If the vehicle diagnostic system determines that

the fuel filler cap is loose, improperly installed, or

damaged, a loose gASCAP indicator will display in

the instrument cluster telltale display area

Ú

page 103. Tighten the fuel filler cap properly and

push the RIGHT button to turn off the message. If

the problem continues, the message will appear

the next time the vehicle is started.

REFUELING THE VEHICLE — DIESEL ENGINE

1. Open the fuel filler door.

Fill Locations

NOTE:

There is no fuel filler cap. A flapper door inside the

filler pipe seals the system.
2. Insert the fuel nozzle fully into the filler pipe –

the nozzle opens and holds the flapper door

while refueling.

WARNING!



Never have any smoking materials lit in or

near the vehicle when the gas cap is removed

or the tank is being filled.



Never add fuel to the vehicle when the engine

is running.



A fire may result if gasoline is pumped into a

portable container that is inside of a vehicle.

You could be burned. Always place gas

containers on the ground while filling.

CAUTION!



Damage to the fuel system or emissions

control system could result from using an

improper fuel tank filler tube cap.



A poorly fitting fuel filler cap could let impuri

-

ties into the fuel system.



A poorly fitting fuel filler cap may cause the

Malfunction Indicator Light (MIL) to turn on.



To avoid fuel spillage and overfilling, do not

“top off” the fuel tank after filling. When the

fuel nozzle “clicks” or shuts off, the fuel tank

is full.

WARNING!



Always place container on the ground before

filling.



Keep the pump nozzle in contact with the

container when you are filling it.



Use only approved containers for flammable

liquid.



Do not leave container unattended while

filling.



A static electric charge could cause a spark

and fire hazard.

1 — Diesel Exhaust Fluid (DEF) Fill Location
2 — Diesel Fuel Fill Location

4

210

STARTING AND OPERATING



3. Fill the vehicle with fuel – when the fuel nozzle

“clicks” or shuts off the fuel tank is full.

4. Remove the fuel nozzle and close the fuel

door.

NOTE:

In the event that you run the vehicle out of fuel,

once refueled, place the ignition in the ON position

for 30 seconds, then turn the ignition OFF and wait

30 seconds. Repeat this procedure three times,

prior to cranking the engine.

D

IESEL

 E

XHAUST

 F

LUID

Your vehicle is equipped with a Selective Catalytic

Reduction (SCR) system to meet the very stringent

diesel emissions standards required by the

Environmental Protection Agency.
The purpose of the SCR system is to reduce levels

of NOx (oxides of nitrogen emitted from engines)

that are harmful to our health and the environment

to a near-zero level. A small quantity of Diesel

Exhaust Fluid (DEF) is injected into the exhaust

upstream of a catalyst where, when vaporized, it

converts smog-forming nitrogen oxides (NOx) into

harmless nitrogen (N2) and water vapor (H2O), two

natural components of the air we breathe. You can

operate with the comfort that your vehicle is

contributing to a cleaner, healthier world

environment for this and generations to come.

System Overview

This vehicle is equipped with a Diesel Exhaust Fluid

(DEF) injection system and a Selective Catalytic

Reduction (SCR) catalyst to meet the emission

requirements.
The DEF injection system consists of the following

components:



DEF tank



DEF pump



DEF injector



Electronically-heated DEF lines



DEF control module



NOx sensors



Temperature sensors



SCR catalyst



UQS Sensor

For system messages and warnings

Ú

page 103.

NOTE:



Your vehicle is equipped with a DEF injection

system. You may occasionally hear an audible

clicking noise. This is normal operation.



The DEF pump will run for a period of time after

engine shutdown to purge the DEF system. This

is normal operation.

Diesel Exhaust Fluid Storage

Diesel Exhaust Fluid (DEF) is considered a very

stable product with a long shelf life. If DEF is kept

in temperatures between 10°F and 90°F (-12°C

and 32°C), it will last a minimum of one year.
DEF is subject to freezing at the lowest

temperatures. For example, DEF may freeze at

temperatures at or below 12°F (-11°C). The

system has been designed to operate in this

environment.

WARNING!



Never have any smoking materials lit in or

near the vehicle when the fuel door is open or

the tank is being filled.



Never add fuel when the engine is running.

This is in violation of most state and federal

fire regulations and may cause the Malfunc

-

tion Indicator Light to turn on.



A fire may result if fuel is pumped into a

portable container that is inside of a vehicle.

You could be burned. Always place fuel

containers on the ground while filling.

CAUTION!

To avoid fuel spillage and overfilling, do not “top

off” the fuel tank after filling.

STARTING AND OPERATING

211

NOTE:

When working with DEF, it is important to know

that:



Any containers or parts that come into contact

with DEF must be DEF compatible (plastic or

stainless steel). Copper, brass, aluminum, iron

or non-stainless steel should be avoided as they

are subject to corrosion by DEF.



If DEF is spilled, it should be wiped up

completely.

Adding Diesel Exhaust Fluid

The DEF gauge (located on the instrument cluster)

will display the level of DEF remaining in the tank

Ú

page 103.

NOTE:



Driving conditions (altitude, vehicle speed, load,

etc.) will affect the amount of DEF that is used in

your vehicle.



Another factor is that outside temperature can

affect DEF consumption. In cold conditions,

12°F (-11°C) and below, the DEF gauge needle

can stay on a fixed position and may not move

for extended periods of time. This is a normal

function of the system.



There is an electric heater inside the DEF tank

that automatically works when necessary. If the

DEF supply does freeze, the truck will operate

normally until it thaws.

DEF FILL PROCEDURE

NOTE:

For the correct fluid type

Ú

page 439.

Remove cap from DEF tank (located on drivers side

of the vehicle or in fuel door).

Fill Locations

NOTE:



The DEF gauge may take up to five seconds to

update after adding a gallon or more of DEF to

the DEF tank. If you have a fault related to the

DEF system, the gauge may not update to the

new level. See an authorized dealer for service.



The DEF gauge may also not immediately

update after a refill if the temperature of the

DEF fluid is below 12°F (-11°C). The DEF tank

heater will possibly warm up the DEF fluid and

allow the gauge to update after a period of run

time. Under very cold conditions, it is possible

that the gauge may not reflect the new fill level

for several drives.



At 40°F (4°C) you could see some increase in

the DEF gauge due to the tank thawing. The

gauge and level sensor are working properly and

are just updating with proper thawed DEF.



Excessive overfilling of the DEF tank can result

in a MIL lamp/fault code and inaccurate level

readings.

Refilling With Nozzles
You can fill up at any DEF distributor.
Proceed as follows:



Insert the DEF nozzle in the filler tube, start

refilling and stop refilling at the first shut-off (the

shut-off indicates that the DEF tank is full). DO

NOT proceed with the refilling, to prevent

spillage of DEF.



Extract the nozzle.

1 — Diesel Exhaust Fluid (DEF) Fill Location
2 — Diesel Fuel Fill Location

4

212

STARTING AND OPERATING



(Continued)

Refilling With Containers
Proceed as follows:



Check the expiration date.



Read the advice for use on the label before

pouring the content of the bottle into the DEF

tank.



After the indication appears on the instrument

cluster display

Ú

page 103 fill the DEF tank

with no more than 4 gallons (15 liters).

Stop filling the DEF tank immediately if DEF

splashes or wells back in the filler neck.
Reinstall cap onto DEF filler tube.
Filling The Def Tank In Cold Climates
Since DEF will begin to freeze at 12°F (-11°C),

your vehicle is equipped with an automatic DEF

heating system. This allows the DEF injection

system to operate properly at temperatures below

12°F (-11°C). If your vehicle is not in operation for

an extended period of time with temperatures

below 12°F (-11°C), the DEF in the tank may

freeze. If the tank is overfilled and freezes, it could

be damaged. Therefore, do not overfill the DEF

tank.
Extra care should be taken when filling with

portable containers to avoid overfilling. Note the

level of the DEF gauge in your instrument cluster.

You may safely add a maximum of 2 gallons

(7.5 liters) of DEF from portable containers when

your DEF gauge is reading ½ full.

VEHICLE LOADING

G

ROSS

 V

EHICLE

 W

EIGHT

 R

ATING



(GVWR)

The GVWR is the total permissible weight of your

vehicle including driver, passengers, vehicle,

options and cargo. The label also specifies

maximum capacities of front and rear axle systems

(GAWR). Total load must be limited so GVWR and

front and rear GAWR are not exceeded.

P

AYLOAD

The payload of a vehicle is defined as the allowable

load weight a truck can carry, including the weight

of the driver, all passengers, options and cargo.

CAUTION!



To avoid DEF spillage, and possible damage to

the DEF tank from overfilling, do not “top off”

the DEF tank after filling.



DO NOT OVERFILL. DEF will freeze below 12ºF

(-11ºC). The DEF system is designed to work in

temperatures below the DEF freezing point,

however, if the tank is overfilled and freezes,

the system could be damaged.



When DEF is spilled, clean the area immedi

-

ately with water and use an absorbent mate

-

rial to soak up the spills on the ground.



Do not attempt to start your engine if DEF is

accidentally added to the diesel fuel tank as it

can result in severe damage to your engine,

including but not limited to failure of the fuel

pump and injectors.



Never add anything other than DEF to the

tank – especially any form of hydrocarbon

such as diesel fuel, fuel system additives,

gasoline, or any other petroleum-based

product. Even a very small amount of these,

less than

100 parts per million or less than 1 oz. per

78 gallons (295 liters) will contaminate the

entire DEF system and will require replace

-

ment. If owners use a container, funnel or

nozzle when refilling the tank, it should either

be new or one that has only been used for

adding DEF. Mopar® provides an attachable

nozzle with its DEF for this purpose.

CAUTION!

STARTING AND OPERATING

213

G

ROSS

 A

XLE

 W

EIGHT

 R

ATING

 (GAWR)

The GAWR is the maximum permissible load on the

front and rear axles. The load must be distributed

in the cargo area so that the GAWR of each axle is

not exceeded.
Each axle GAWR is determined by the components

in the system with the lowest load carrying capacity

(axle, springs, tires or wheels). Heavier axles or

suspension components sometimes specified by

purchasers for increased durability does not

necessarily increase the vehicle's GVWR.

T

IRE

 S

IZE

The tire size on the Vehicle Certification Label

represents the actual tire size on your vehicle.

Replacement tires must be equal to the load

capacity of this tire size.

R

IM

 S

IZE

This is the rim size that is appropriate for the tire

size listed.

I

NFLATION

 P

RESSURE

This is the cold tire inflation pressure for your

vehicle for all loading conditions up to full GAWR.

C

URB

 W

EIGHT

The curb weight of a vehicle is defined as the total

weight of the vehicle with all fluids, including

vehicle fuel, at full capacity conditions, and with no

occupants or cargo loaded into the vehicle. The

front and rear curb weight values are determined

by weighing your vehicle on a commercial scale

before any occupants or cargo are added.

L

OADING

The actual total weight and the weight of the front

and rear of your vehicle at the ground can best be

determined by weighing it when it is loaded and

ready for operation.
The entire vehicle should first be weighed on a

commercial scale to ensure that the GVWR has not

been exceeded. The weight on the front and rear of

the vehicle should then be determined separately

to be sure that the load is properly distributed over

the front and rear axles. Weighing the vehicle may

show that the GAWR of either the front or rear axle

has been exceeded but the total load is within the

specified GVWR. If so, weight must be shifted from

front to rear or rear to front as appropriate until the

specified weight limitations are met. Store the

heavier items down low and be sure that the

weight is distributed equally. Stow all loose items

securely before driving.

Improper weight distributions can have an adverse

effect on the way your vehicle steers and handles

and the way the brakes operate.

TRAILER TOWING

In this section you will find safety tips and

information on limits to the type of towing you can

reasonably do with your vehicle. Before towing a

trailer, carefully review this information to tow your

load as efficiently and safely as possible.
To maintain the New Vehicle Limited Warranty

coverage, follow the requirements and

recommendations in this manual concerning

vehicles used for trailer towing.

CAUTION!

Do not load your vehicle any heavier than the

GVWR or the maximum front and rear GAWR. If

you do, parts on your vehicle can break, or it can

change the way your vehicle handles. This could

cause you to lose control. Overloading can

shorten the life of your vehicle.

4

214

STARTING AND OPERATING



C

OMMON

 T

OWING

 D

EFINITIONS

The following trailer towing-related definitions will

assist you in understanding the following

information:

Gross Vehicle Weight Rating (GVWR)

The GVWR is the total allowable weight of your

vehicle. This includes driver, passengers, cargo

and tongue weight. The total load must be limited

so that you do not exceed the GVWR

Ú

page 212.

Gross Trailer Weight (GTW)

The GTW is the weight of the trailer plus the weight

of all cargo, consumables and equipment

(permanent or temporary) loaded in or on the

trailer in its "loaded and ready for operation"

condition.
The recommended way to measure GTW is to put

your fully loaded trailer on a vehicle scale. The

entire weight of the trailer must be supported by

the scale.

Gross Combination Weight Rating (GCWR)

The GCWR is the total allowable weight of your

vehicle and trailer when weighed in combination.

Gross Axle Weight Rating (GAWR)

The GAWR is the maximum capacity of the front

and rear axles. Distribute the load over the front

and rear axles evenly. Make sure that you do not

exceed either front or rear GAWR

Ú

page 212.

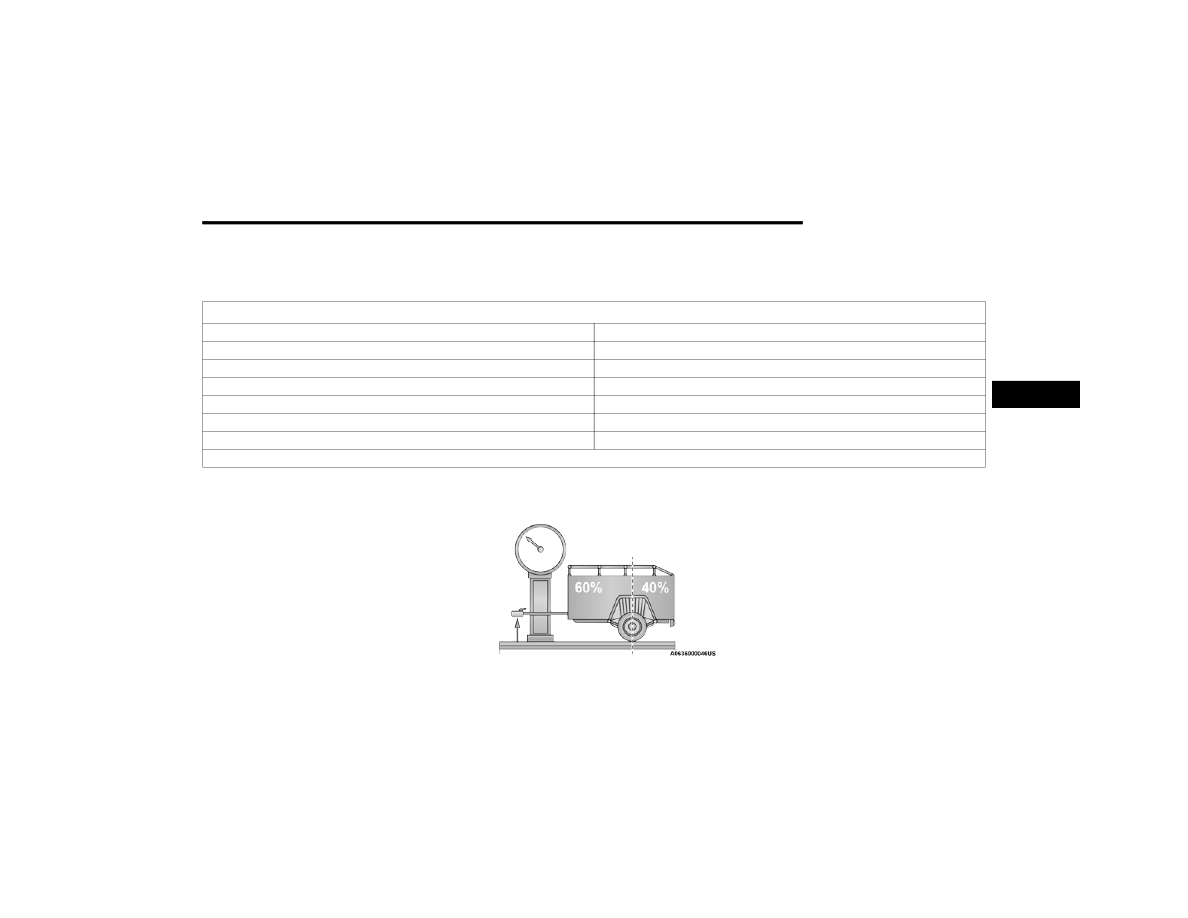

Tongue Weight (TW)

The TW is the downward force exerted on the hitch

ball by the trailer. You must consider this as part of

the load on your vehicle.

Trailer Frontal Area

The frontal area is the maximum height multiplied

by the maximum width of the front of a trailer.

Trailer Sway Control (TSC)

The TSC can be a mechanical telescoping link that

can be installed between the hitch receiver and the

trailer tongue that typically provides adjustable

friction associated with the telescoping motion to

dampen any unwanted trailer swaying motions

while traveling.
If equipped, the electronic TSC recognizes a

swaying trailer and automatically applies individual

wheel brakes and/or reduces engine power to

attempt to eliminate the trailer sway.

Weight-Carrying Hitch

A weight-carrying hitch supports the trailer tongue

weight, just as if it were luggage located at a hitch

ball or some other connecting point of the vehicle.

These kinds of hitches are commonly used to tow

small and medium sized trailers.

Weight-Distributing Hitch

A weight-distributing system works by applying

leverage through spring (load) bars. They are

typically used for heavier loads to distribute trailer

tongue weight to the tow vehicle's front axle and

the trailer axle(s). When used in accordance with

the manufacturer's directions, it provides for a

more level ride, offering more consistent steering

and brake control, thereby enhancing towing

safety. The addition of a friction/hydraulic sway

control also dampens sway caused by traffic and

crosswinds and contributes positively to tow

vehicle and trailer stability. Trailer Sway Control

(TSC) and a weight-distributing (load equalizing)

hitch are recommended for heavier Tongue

WARNING!

If the gross trailer weight is 5,000 lb (2,267 kg)

or more, it is recommended to use a

weight-distributing hitch to ensure stable

handling of your vehicle. If you use a standard

weight-carrying hitch, you could lose control of

your vehicle and cause a collision.

WARNING!

It is important that you do not exceed the

maximum front or rear GAWR. A dangerous

driving condition can result if either rating is

exceeded. You could lose control of the vehicle

and have a collision.

STARTING AND OPERATING

215

Weights (TW) and may be required depending on

vehicle and trailer configuration/loading to comply

with GAWR requirements.

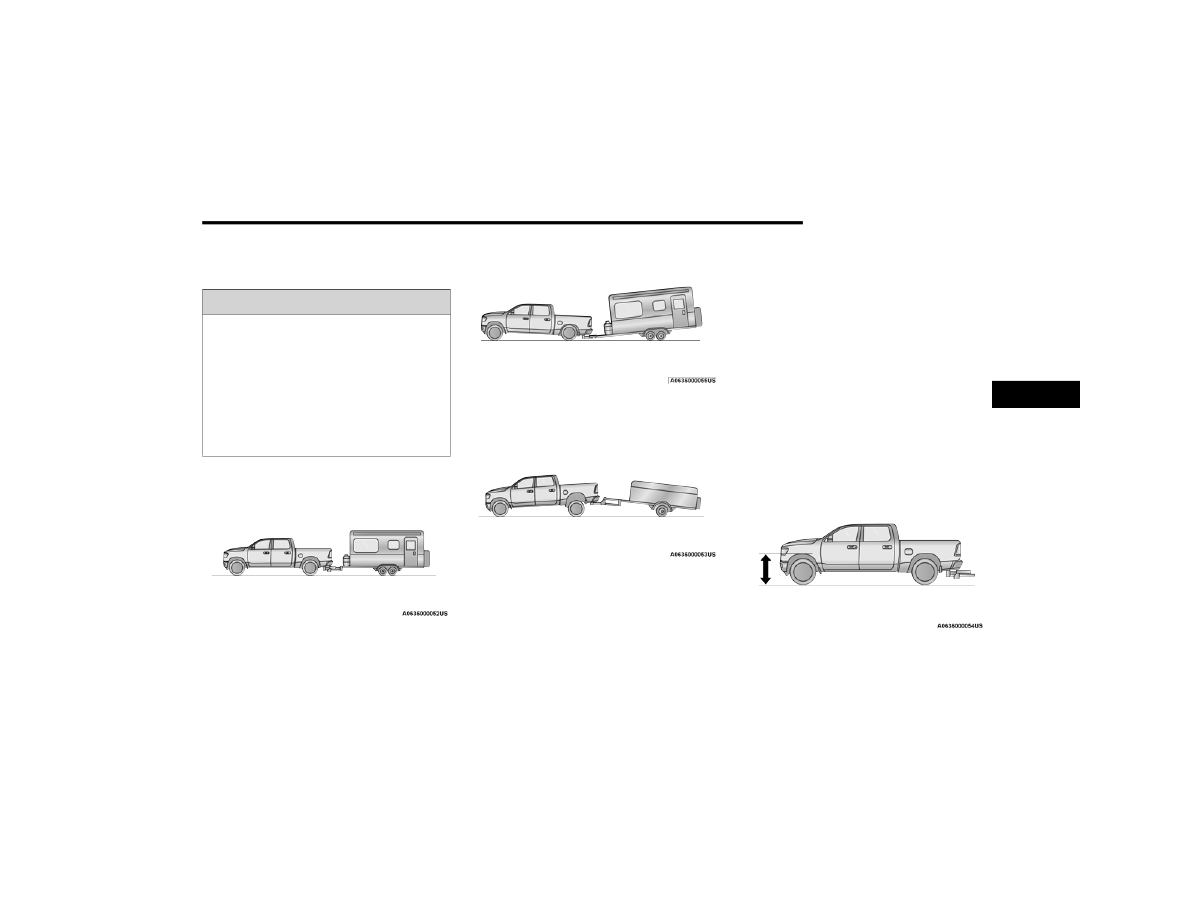

With Weight-Distributing Hitch (Correct)

Without Weight-Distributing Hitch (Incorrect)

Improper Adjustment Of Weight-Distributing Hitch

(Incorrect)

RECOMMENDED DISTRIBUTION HITCH

ADJUSTMENT

Towing With 2500/3500 Air Suspension
1. Position the truck to be ready to connect to

the trailer (do not connect the trailer).

NOTE:

Normal Ride Height (NRH) or Alternate Trailer

Height (ATH) can be used. The vehicle must remain

in the engine running position while attaching a

trailer for proper leveling of the air suspension

system. It may not be possible to enter Alternate

Trailer Height (ATH) while lightly loaded.
2. Measure the height from the top of the front

wheel opening on the fender to the ground,

this is height H1.

Measuring Height (H)

WARNING!



An improperly adjusted weight-distributing

hitch system may reduce handling, stability

and braking performance and could result in a

collision.



Weight-distributing systems may not be

compatible with surge brake couplers. Consult

with your hitch and trailer manufacturer or a

reputable Recreational Vehicle dealer for

additional information.

4

216

STARTING AND OPERATING



3. Attach the trailer to the vehicle without the

weight distribution bars connected.

4. Measure the height from the top of the front

wheel opening on the fender to the ground,

this is height H2.

5. Install and adjust the tension in the weight

distributing bars per the manufacturers’

recommendations so that the height of the

front fender is approximately (H2-H1)/2+H1

(about 1/2 the difference between H2 and H1

above normal ride height [H1]).

6. Perform a visual inspection of the trailer and

weight distributing hitch to confirm

manufacturer’s recommendations have been

met.

NOTE:

For all towing conditions, we recommend towing

with TOW/HAUL mode engaged.

Towing With All Other 2500/3500 (Non-Air

Suspension)
1. Position the truck to be ready to connect to

the trailer (do not connect the trailer).

2. Measure the height of the top of the front

wheel opening on the fender to ground, this is

height H1.

3. Attach the trailer to the vehicle without the

weight distribution bars connected.

4. Measure the height of the top of the front

wheel opening on the fender to ground, this is

height H2.

5. Install and adjust the tension in the weight

distributing bars per the manufacturer’s

recommendations so that the height of the

front fender is approximately (H2-H1)/2+H1

(about 1/2 the difference between H2 and H1

above normal ride height [H1]).

6. Perform a visual inspection of the trailer and

weight-distributing hitch to confirm

manufacturer’s recommendations have been

met.

NOTE:

For all towing conditions, we recommend towing

with TOW/HAUL mode engaged.

Fifth-Wheel Hitch

The fifth-wheel hitch is a special high platform with

a coupling that mounts over the rear axle of the tow

vehicle in the truck bed. It connects a vehicle and

fifth-wheel trailer with a coupling king pin.
Your truck may be equipped with a fifth-wheel hitch

option. Refer to the separately provided fifth-wheel

hitch safety, care, assembly, and operating

instructions.

Gooseneck Hitch

The gooseneck hitch employs a pivoted coupling

arm which attaches to a ball mounted in the bed of

a pickup truck. The coupling arm connects to the

hitch mounted over the rear axle in the truck bed.

Measurement

Example

Example 2500/3500

Height (mm)

H1

1030

H2

1058

H2-H1

28

(H2-H1)/2

14

(H2-H1)/2 + H1

1044

Measurement

Example

Example 2500/3500

Height (mm)

H1

1030

H2

1058

H2-H1

28

(H2-H1)/2

14

(H2-H1)/2 + H1

1044

Measurement

Example

Example 2500/3500

Height (mm)

STARTING AND OPERATING

217

T

RAILER

 H

ITCH

 T

YPE



AND

 M

AXIMUM

 T

RAILER

 W

EIGHT

The following chart provides the maximum trailer weight a given factory equipped trailer hitch type can tow and should be used to assist you in selecting the

correct trailer hitch for your intended towing condition.

All trailer hitches should be professionally installed

on your vehicle.

T

RAILER

 T

OWING

 W

EIGHTS

 (M

AXIMUM



T

RAILER

 W

EIGHT

 R

ATINGS

)

NOTE:

For trailer towing information (maximum trailer

weight ratings) refer to the following website

addresses:



ramtrucks.com/en/towing_guide/



ramtruck.ca (Canada)



rambodybuilder.com

T

RAILER

 A

ND

 T

ONGUE

 W

EIGHT



Weight Distribution

Consider the following items when computing the

weight on the rear axle of the vehicle:



The tongue weight of the trailer.



The weight of any other type of cargo or equip

-

ment put in or on your vehicle.



The weight of the driver and all passengers.

NOTE:

Remember that everything put into or on the trailer

adds to the load on your vehicle. Also, additional

factory-installed options or dealer-installed options

must be considered as part of the total load on

your vehicle. For the maximum combined weight of

occupants and cargo for your vehicle

Ú

page 414.

Trailer Hitch Type and Maximum Trailer Weight

Hitch Type

Max. Trailer Weight / Max. Tongue Weight

Class V - 2500 Models

20,000 lb (9,071 kg) / 2,000 lb (907 kg)

Class V - 3500 Models

23,000 lb (10,432 kg) / 2,300 lb (1,043 kg)

Fifth-Wheel - 2500 Models

25,000 lb (11,339 kg) / 3,750 lb (1,700 kg)

Fifth-Wheel - 3500 Models

30,000 lb (13,607 kg) / 4,500 lb (2,041 kg)

Gooseneck - 2500 Models

20,000 lb (9,071 kg) / 3,000 lb (1,360 kg)

Gooseneck - 3500 Models

35,250 lb (15,989 kg) / 5,287 lb (2,398 kg)

Refer to the “Trailer Towing Weights (Maximum Trailer Weight Ratings)” for the Maximum Gross Trailer Weight (GTW) towable for your given drivetrain.

4

218

STARTING AND OPERATING



(Continued)

(Continued)

T

OWING

 R

EQUIREMENTS



To promote proper break-in of your new vehicle

drivetrain components, the following guidelines

are recommended.

Perform the maintenance listed in the “Scheduled

Servicing”

Ú

page 362. When towing a trailer,

never exceed the GAWR or GCWR ratings.

Towing Requirements — Tires



Do not attempt to tow a trailer while using a

compact spare tire.



Do not drive more than 50 mph (80 km/h) when

towing while using a full size spare tire.



Proper tire inflation pressures are essential to

the safe and satisfactory operation of your

vehicle

Ú

page 410.



Check the trailer tires for proper tire inflation

pressures before trailer usage.



Check for signs of tire wear or visible tire

damage before towing a trailer

Ú

page 410.



For the proper tire replacement procedures

Ú

page 410. Replacing tires with a higher load

carrying capacity will not increase the vehicle's

GVWR and GAWR limits.

Towing Requirements — Trailer Brakes



Do not interconnect the hydraulic brake system

or vacuum system of your vehicle with that of

the trailer. This could cause inadequate braking

and possible personal injury.

CAUTION!



Do not tow a trailer at all during the first

500 miles (805 km) the new vehicle is driven.

The engine, axle or other parts could be

damaged.



Then, during the first 500 miles (805 km) that

a trailer is towed, do not drive over 50 mph

(80 km/h) and do not make starts at full

throttle. This helps the engine and other parts

of the vehicle wear in at the heavier loads.

WARNING!



Make certain that the load is secured in the

trailer and will not shift during travel. When

trailering cargo that is not fully secured,

dynamic load shifts can occur that may be

difficult for the driver to control. You could lose

control of your vehicle and have a collision.



When hauling cargo or towing a trailer, do not

overload your vehicle or trailer. Overloading

can cause a loss of control, poor performance

or damage to brakes, axle, engine, transmis

-

sion, steering, suspension, chassis structure

or tires.



Safety chains must always be used between

your vehicle and trailer. Always connect the

chains to the hook retainers of the vehicle

hitch. Cross the chains under the trailer

tongue and allow enough slack for turning

corners.



Vehicles with trailers should not be parked on

a grade. When parking, apply the parking

brake on the tow vehicle. Put the tow vehicle

transmission in PARK. For four-wheel drive

vehicles, make sure the transfer case is not in

NEUTRAL. Always, block or "chock" the trailer

wheels.



GCWR must not be exceeded.



Total weight must be distributed between the

tow vehicle and the trailer such that the

following four ratings are not exceeded:



GVWR



GTW

WARNING!



GAWR



Tongue weight rating for the trailer hitch

utilized.

WARNING!

STARTING AND OPERATING

219



An electronically actuated trailer brake

controller is required when towing a trailer with

electronically actuated brakes. When towing a

trailer equipped with a hydraulic surge actuated

brake system, an electronic brake controller is

not required.



Trailer brakes are recommended for trailers

over 1,000 lb (453 kg) and required for trailers

in excess of 2,000 lb (907 kg).

Integrated Trailer Brake Module (ITBM) —

If Equipped

Your vehicle may have an ITBM for Electric and

Electric Over Hydraulic (EOH) trailer brakes.

NOTE:

This module has been designed and verified with

electric trailer brakes and new electric over

hydraulic systems. Some previous EOH systems

may not be compatible with ITBM.

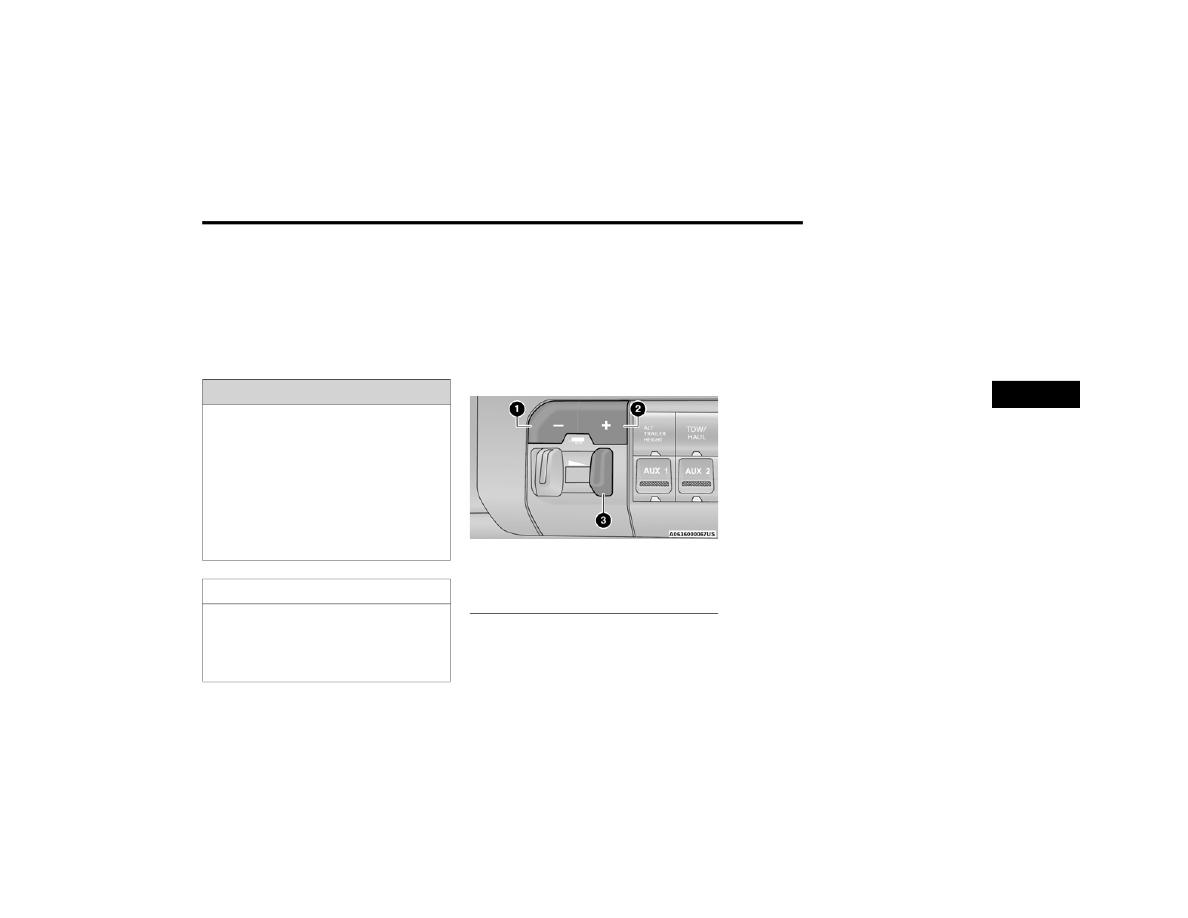

Integrated Trailer Brake Module (ITBM)

The user interface consists of the following:
Manual Brake Control Lever
Slide the manual brake control lever to the left to

activate power to the trailer's electric brakes

independent of the tow vehicle's brakes. If the

manual brake control lever is activated while the

brake is also applied, the greater of the two inputs

determines the power sent to the trailer brakes.
The trailer and the vehicle’s stop lamps will come

on when braking normally with the vehicle brake

pedal. Only the trailer stop lamps will come on

when the manual brake control lever is applied.
Trailer Brake Status Indicator Light
This light indicates the trailer electrical connection

status.
If no electrical connection is detected after the

ignition is turned on, pushing the GAIN adjustment

button or sliding the manual brake control lever

will display the GAIN setting for 10 seconds and the

Trailer Brake Disconnected Warning Light will not

be displayed.
If a fault is detected in the trailer wiring or the

ITBM, the Trailer Brake Disconnected Warning

Light will flash.

WARNING!



Do not connect trailer brakes to your vehicle's

hydraulic brake lines. It can overload your

brake system and cause it to fail. You might

not have brakes when you need them and

could have an accident.



Towing any trailer will increase your stopping

distance. When towing, you should allow for

additional space between your vehicle and the

vehicle in front of you. Failure to do so could

result in an accident.

CAUTION!

If the trailer weighs more than 1,000 lb (453 kg)

loaded, it should have its own brakes and they

should be of adequate capacity. Failure to do this

could lead to accelerated brake lining wear, higher

brake pedal effort, and longer stopping distances.

1 — GAIN Adjustment Button
2 — GAIN Adjustment Button
3 — Manual Brake Control Lever

4
