STARTING AND OPERATING

171

The system requires that the ignition be in the

ON/RUN position or the engine running for all user

requested changes. When lowering the vehicle, all

of the doors must be closed. If a door is opened at

any time while the vehicle is lowering, the change

will not be completed until the open door(s) is

closed.
This system uses a lifting and lowering pattern

which keeps the headlights from incorrectly

shining into oncoming traffic. When raising the

vehicle, the rear of the vehicle will move up first

and then the front. When lowering the vehicle, the

front will move down first and then the rear.
After the engine is turned off, it may be noticed that

the air suspension system operates briefly; this is

normal. The system is correcting the position of the

vehicle to ensure a proper appearance.
To assist with changing a spare tire, the air

suspension system has a feature which allows the

automatic leveling to be disabled

Ú

page 237.

NOTE:



Default Ride Height:



Select Aero Height or Normal Ride Height as

the default for all vehicle speeds and oper

-

ation. This is the selected height that the

suspension will level for speed changes

(e.g. raising from Entry/Exit Height at speed,

lowering from Off-Road Height at speed,

etc.).



Default ride height can be changed by

manually adjusting the Air Suspension

switch to Normal Ride Height or Aero Ride

Height and staying in the selected height for

2.5 seconds. It will be stored as the default

ride height and the height will be main

-

tained until a new default ride height is

selected.

If equipped with a touchscreen radio, all enabling/

disabling of air suspension features must be done

through the radio

Ú

page 237.

A

IR

 S

USPENSION

 M

ODES

The air suspension system has multiple modes to

protect the system in unique situations:
Automatic Aero Mode
To improve aerodynamics, the air suspension

system has a feature which will put the vehicle into

Aero height automatically at higher speeds

Ú

page 115.

Tire Jack Mode
To assist with changing a tire, the air suspension

system has a feature which allows the automatic

leveling to be disabled

Ú

page 237.

Transport Mode
For towing your vehicle with four wheels off the

road, the air suspension system has a feature

which will put the vehicle into Entry/Exit height and

disable the automatic load leveling system

Ú

page 237.

Wheel Alignment Mode
Before performing a wheel alignment, this mode

must be enabled which moves the vehicle to

normal ride height and disables the automatic

leveling

Ú

page 237.

Protection Strategy
In order to protect the air suspension system, the

vehicle will disable load leveling as required

(suspension overloaded, battery charge low, etc.).

Load leveling will automatically resume as soon as

system operation requirements are met. See an

authorized dealer if system does not resume.

NOTE:

For towing with air suspension

Ú

page 214.

WARNING!

The air suspension system uses a high pressure

volume of air to operate the system. To avoid

personal injury or damage to the system, see an

authorized dealer for service.

4

172

STARTING AND OPERATING



I

NSTRUMENT

 C

LUSTER

 D

ISPLAY



M

ESSAGES

When the appropriate conditions exist, a message

will appear in the instrument cluster display

Ú

page 115.

An audible chime will be heard whenever a system

error has been detected.
See an authorized dealer for system service if

normal operation does not resume.

O

PERATION

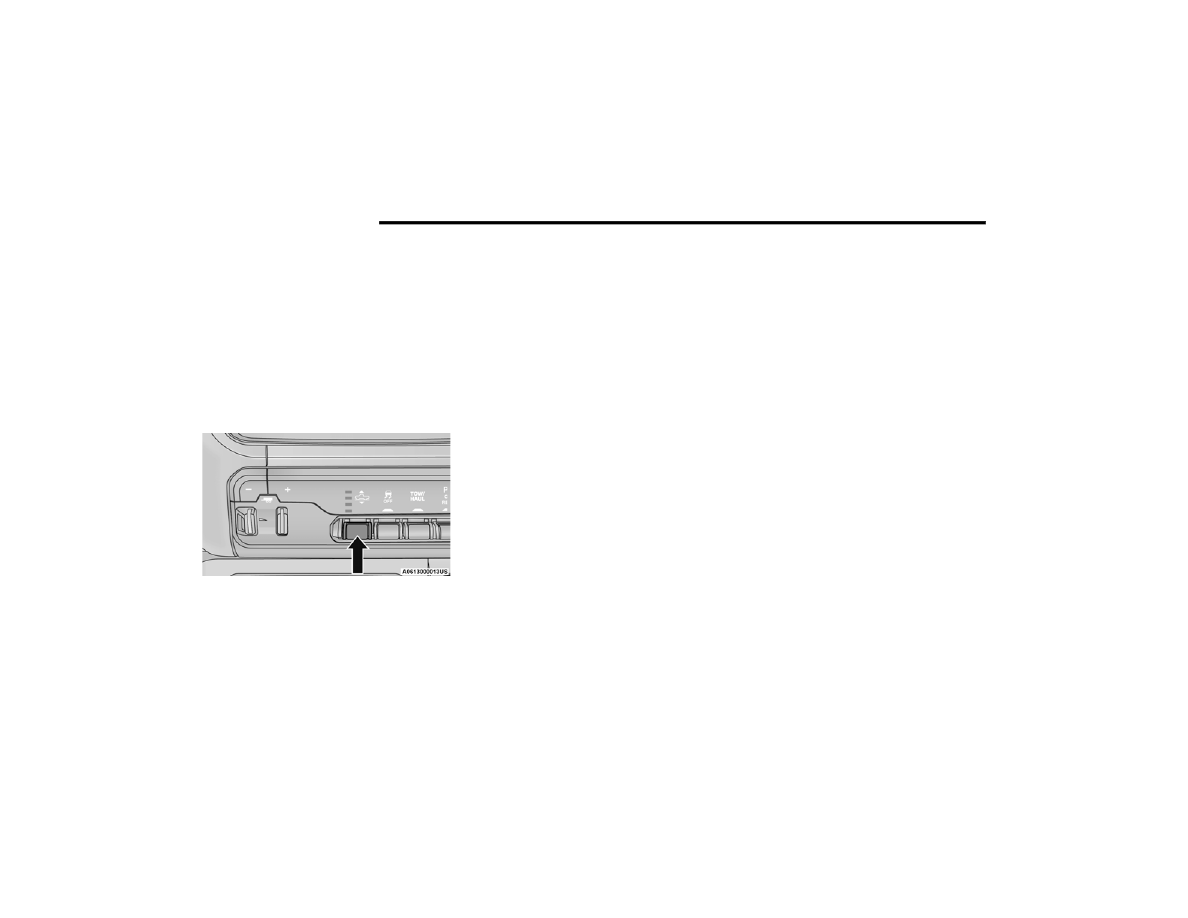

Air Suspension Switch

The indicator lamps 1 through 4 will illuminate to

show the current position of the vehicle. Flashing

indicator lamps will show a position which the

system is working to achieve. When raising or

lowering, the flashing indicator lamp is the position

the system is working to achieve.

Pushing the height selector switch up once will

move the suspension one position higher from the

current position, assuming all conditions are met

(i.e., key in ON/RUN position, engine running,

speed below threshold, etc.). The height selector

switch can be pushed up multiple times, each push

will raise the requested level by one position up to

a maximum position of OR or the highest position

allowed based on current conditions (i.e., vehicle

speed, etc.).
Pushing the height selector switch down once will

move the suspension one position lower from the

current level, assuming all conditions are met (i.e.,

key in ON/RUN position, engine running, doors

closed, speed below threshold, etc.). The height

selector switch can be pushed down multiple

times, each push will lower the requested level by

one position down to a minimum of Entry/Exit

Mode or the lowest position allowed based on

current conditions (i.e., vehicle speed, etc.).
Automatic height changes will occur based on

vehicle speed and the current vehicle height. The

indicator lamps and instrument cluster display

messages will operate the same for automatic

changes and user requested changes.



Off-Road 1 (OR1) – Indicator lamps 4, 3, 2, and

1 will be illuminated.



Normal Ride Height (NRH) – Indicator lamps 4,

3, and 2 will be illuminated.



Aero Height– Indicator lamps 4 and 3 will be illu

-

minated.



Entry/Exit – Indicator lamp 4 will be illuminated.

Entry/Exit can be requested up to 33 mph

(53 km/h). If vehicle speed is reduced to, and

kept below, 15 mph (24 km/h) indicator lamp

3 will flash and indicator lamp 4 will remain

solid until Entry/Exit is achieved at which point

indicator lamp 3 will turn off.



Automatic Aero Mode – Indicator lamps 5 and

4 will be illuminated.



Transport Mode – No indicator lamps will be illu

-

minated. Transport Mode is disabled by driving

the vehicle or disabling through the Uconnect

settings.



Tire/Jack Mode – Indicator lamps 4 and 1 will

be illuminated. Tire/Jack Mode is disabled by

driving the vehicle or disabling through the

Uconnect settings.



Wheel Alignment Mode – Indicator lamps 2, 3,

and 4 will be illuminated. Wheel Alignment

Mode is disabled by driving the vehicle or

disabling through the Uconnect settings.

STARTING AND OPERATING

173

AXLE LOCK SYSTEM — IF EQUIPPED

This vehicle is equipped with an electronically

locking rear differential. When engaged, this

differential locks the axle shafts forcing the wheels

to spin at an equal rate. The locking of the rear

differential should only be engaged during

low-speed, extreme off-road situations where one

wheel is likely to not be in contact with the ground.

It is not recommended to drive the vehicle with the

differentials locked on pavement due to the

reduced ability to turn and speed limitations.

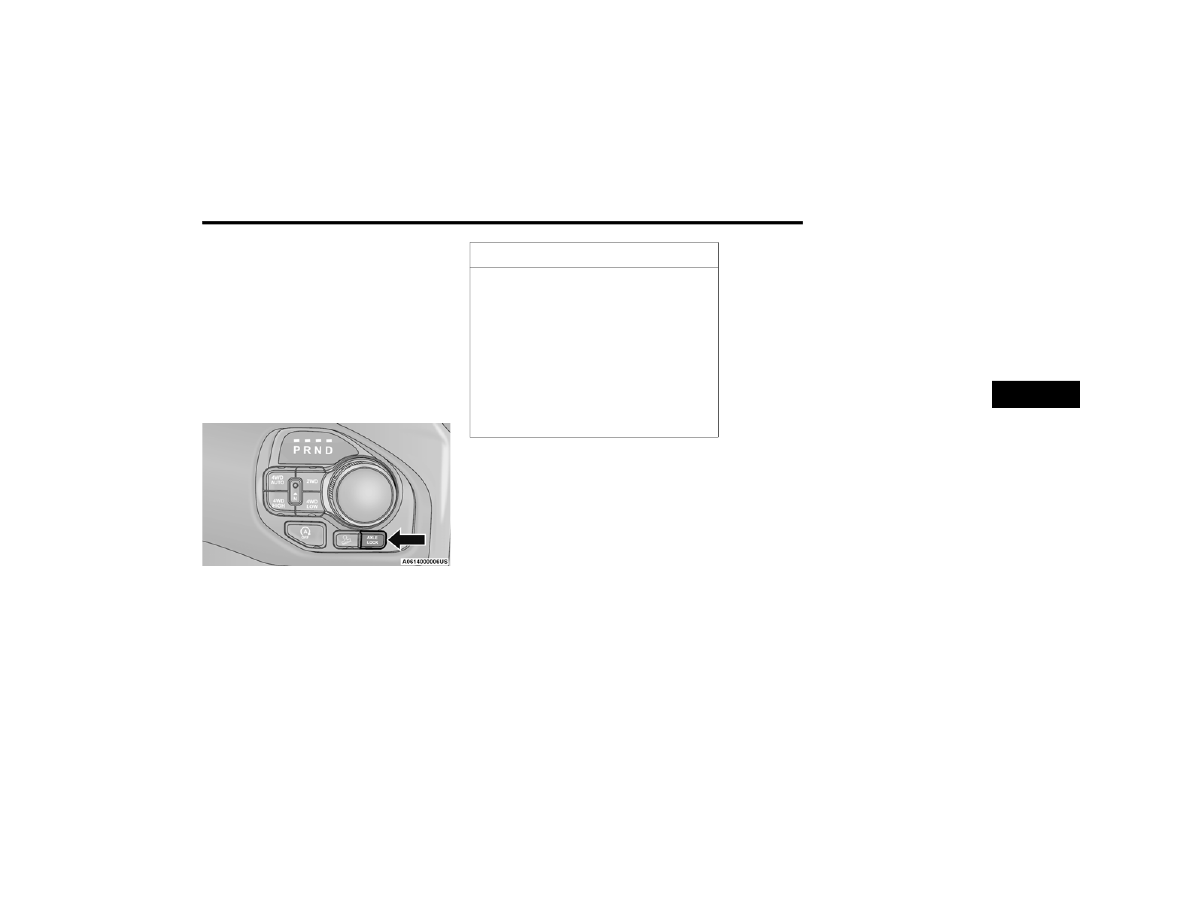

AXLE LOCK Button

The locking rear axle is controlled by the AXLE

LOCK button.
Under normal driving conditions, the rear axle

should be unlocked.
During the command to lock the rear axle, the

indicator light will flash until the axle is locked.

After the lock command has been successfully

executed, the light will remain on solid.
Operating in 4WD LOW the locker can be engaged

up to 40 mph (64 km/h) and will remain engaged

throughout the 4WD LOW speed range.

Operating the locker in 2WD, 4WD AUTO, and 4WD

LOCK/HIGH, the locker can be engaged up to

20 mph (32 km/h). While driving with the locker

engaged, if speed exceeds 25 mph (40 km/h), the

locker will automatically disengage, but will

automatically re-engage at 20 mph (32 km/h).

NOTE:

Left to right wheel speed difference may be

necessary to allow the rear axle to fully lock. If the

indicator light is flashing after selecting the rear

axle lock mode, drive the vehicle in a turn or on

loose gravel to expedite the locking action.
The axle locker could become torque locked due to

side to side loads on the rear axle. Driving slowly

while turning the steering wheel from a left hand

turn to a right hand turn or driving in REVERSE for

a short distance may be required to release the

torque lock and unlock the axles.
To unlock the rear axle, push the AXLE LOCK

button. The AXLE LOCK indicator light will go out

when the rear axle is unlocked.

CAUTION!



Do not lock the rear axle on hard surfaced

roads. The ability to steer the vehicle is

reduced and damage to the drivetrain may

occur when the axle is locked on hard

surfaced roads.



Do not try to lock the rear axle if the vehicle is

stuck and the tires are spinning. You can

damage drivetrain components. Lock the rear

axle before attempting situations or navi

-

gating terrain, which could possibly cause the

vehicle to become stuck.

4

174

STARTING AND OPERATING



LIMITED-SLIP DIFFERENTIAL —

IF EQUIPPED

The limited-slip differential provides additional

traction on snow, ice, mud, sand and gravel,

particularly when there is a difference between the

traction characteristics of the surface under the

right and left rear wheels. During normal driving

and cornering, the limited-slip unit performs

similarly to a conventional differential. On slippery

surfaces, however, the differential delivers more of

the driving effort to the rear wheel having the

better traction.
The limited-slip differential is especially helpful

during slippery driving conditions. With both rear

wheels on a slippery surface, a slight application of

the accelerator will supply maximum traction.

When starting with only one rear wheel on an

excessively slippery surface, slight momentary

application of the parking brake may be necessary

to gain maximum traction.

Care should be taken to avoid sudden

accelerations when both rear wheels are on a

slippery surface. This could cause both rear wheels

to spin, and allow the vehicle to slide sideways on

the crowned surface of a road or in a turn.

POWER STEERING

E

LECTRIC

 P

OWER

 S

TEERING



The electric power steering system will provide

increased vehicle response and ease of

maneuverability. The power steering system

adapts to different driving conditions.
If the steering icon is flashing, it indicates that the

vehicle needs to be taken to the dealer for service.

It is likely the vehicle has lost power steering

assistance.
If the steering icon is displayed and the “POWER

STEERING SYSTEM OVER TEMP” message is

displayed on the instrument cluster screen, this

indicates an over temperature condition in the

power steering system. Once driving conditions are

safe, pull over and let the vehicle idle for a few

moments until the icon and message turn off

Ú

page 115.

If the steering icon is displayed and the “SERVICE

POWER STEERING – ASSIST OFF” message is

displayed on the instrument cluster screen, this

indicates the vehicle needs to be taken to the

dealer for service

Ú

page 115.

NOTE:



Even if the power steering assistance is no

longer operational, it is still possible to steer the

vehicle. Under these conditions there will be a

substantial increase in steering effort, espe

-

cially at low speeds and during parking maneu

-

vers.



If the condition persists, see an authorized

dealer for service.

FUEL SAVER TECHNOLOGY 5.7L ENGINES

ONLY — IF EQUIPPED

This feature offers improved fuel economy by

shutting off four of the engine's eight cylinders

during light load and cruise conditions. The system

is automatic with no driver inputs or additional

driving skills required.

NOTE:

This system may take some time to return to full

functionality after a battery disconnect.

WARNING!

When servicing vehicles equipped with a

limited-slip or locking differential, never run the

engine with one rear wheel off the ground as the

vehicle may drive through the rear wheel

remaining on the ground and result in

unintended movement.

STARTING AND OPERATING

175

STOP/START SYSTEM — IF EQUIPPED

The Stop/Start function, included with eTorque

equipped vehicles, is developed to save fuel and

reduce emissions. The system will stop the engine

automatically as the vehicle decelerates at low

speeds if the required conditions are met.

Releasing the brake pedal or shifting out of DRIVE

will automatically restart the engine.
Vehicles equipped with eTorque contain a

heavy-duty motor generator and an additional

hybrid electric battery to store energy from vehicle

deceleration used to expand engine off energy

storage and for engine startup after a stop, as well

as providing engine torque assist when conditions

are met to enable this.

A

UTOSTOP

 M

ODE

The Stop/Start feature is enabled after every

normal customer engine start. It will remain in

STOP/START NOT READY until you drive forward

with a vehicle speed greater than 2 mph (3 km/h).

At that time, the system will go into STOP/START

READY and if all other conditions are met, the

system may go into STOP/START AUTOSTOP

ACTIVE Autostop mode.

To Activate The Autostop Mode, The Following

Must Occur:
1. The system must be in STOP/START READY

state. A STOP/START READY message will be

displayed in the instrument cluster within the

Stop/Start section

Ú

page 115.

2. The vehicle must be decelerating and likely

coming to a complete stop.

3. The transmission gear selector must be in

DRIVE and the brake pedal pressed.

The engine will shut down, the tachometer will

move to the zero position and the stop/start

telltale will illuminate indicating you are in an

Autostop. While in an Autostop, the Climate

Controls system may automatically adjust airflow

to maintain cabin comfort. Customer settings will

be maintained upon return to an engine running

condition.

P

OSSIBLE

 R

EASONS

 T

HE

 E

NGINE

 D

OES



N

OT

 A

UTOSTOP

Prior to engine shut down, the system will check

many safety and comfort conditions to see if they

are fulfilled. In following situations, the engine will

not Autostop:



Driver’s seat belt is not buckled



Driver’s door is not closed



The vehicle is on a steep grade



Cabin heating or cooling is in process and an

acceptable cabin temperature has not been

achieved



HVAC is set to full defrost mode at a high blower

speed



Engine has not reached normal operating

temperature



Engine or exhaust temperature is too high



The battery is charging



The transmission is not in DRIVE



Hood is open



Transfer case is in 4WD LOW



TOW/HAUL mode is selected



Accelerator pedal input



Excessive 12 Volt loads



Brake application is adequate to obtain and

maintain a stop

It may be possible to operate the vehicle several

consecutive times in extreme conditions and not

meet all criteria to enable an Autostop state.

4

176

STARTING AND OPERATING



T

O

 S

TART

 T

HE

 E

NGINE

 W

HILE

 I

N



A

UTOSTOP

 M

ODE

While in DRIVE, the engine will start when the

brake pedal is released or the throttle pedal is

pressed and the transmission will automatically

reengage upon engine restart.
Conditions That Will Cause The Engine To Start

Automatically While In Autostop Mode
The engine will start automatically when:



The transmission selector is moved from DRIVE

to REVERSE, NEUTRAL, or PARK



To maintain cabin temperature near the HVAC

settings



HVAC is set to full defrost mode



12 Volt demand requires engine restart



Stop/Start OFF switch is pushed



Transfer case is in 4WD LOW



The emissions system override is present



A Stop/Start system error is present

Conditions That Force An Automatic Shift To Park

While In Autostop Mode
The engine will not start automatically and the

transmission will be placed in PARK if:



The driver door is open and brake pedal

released



The driver door is open and the driver seat belt

is unbuckled



The engine hood has been opened



A Stop/Start system error is present

The engine may then be restarted by moving the

transmission shift selector out of PARK (e.g., to

DRIVE) or, in some cases, only by a key start. The

instrument cluster will display a “SHIFT OUT OF

PARK” message, or a “STOP/START KEY START

REQUIRED” message, to indicate which action is

required

Ú

page 115.

T

O

 M

ANUALLY

 T

URN

 O

FF

 T

HE

 S

TOP

/

S

TART

 S

YSTEM

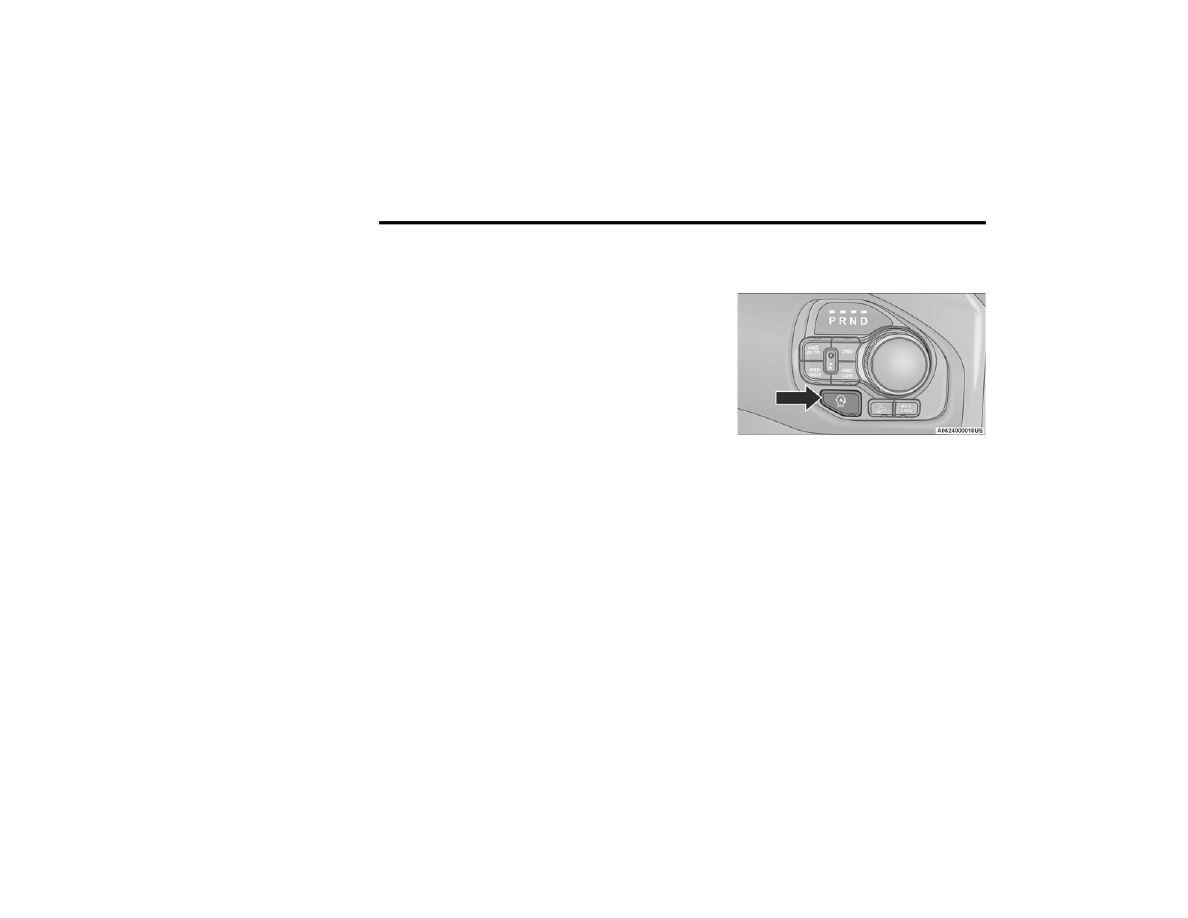

Stop/Start OFF Switch

Push the Stop/Start OFF switch (located on the

switch bank). The light on the switch will illuminate.

The “STOP/START OFF” message will appear in the

instrument cluster display and the Autostop mode

will be disabled

Ú

page 115.

NOTE:

The Stop/Start system will reset itself back to the

ON position every time the ignition is turned OFF

and back ON.

STARTING AND OPERATING

177

T

O

 M

ANUALLY

 T

URN

 O

N

 T

HE

 S

TOP

/

S

TART

 S

YSTEM

Push the Stop/Start OFF switch (located on the

switch bank). The light on the switch will turn off.

S

YSTEM

 M

ALFUNCTION

If there is a malfunction in the Stop/Start system,

the system will not shut down the engine. A

“SERVICE STOP/START SYSTEM” message will

appear in the instrument cluster display

Ú

page 129.

The system will need to be checked by an

authorized dealer.

CRUISE CONTROL SYSTEMS — IF EQUIPPED

Your vehicle may be equipped with the Cruise

Control system, or the Adaptive Cruise Control

(ACC) system:



Cruise Control will keep your vehicle at a

constant preset speed.



Adaptive Cruise Control (ACC) will adjust the

vehicle speed up to the preset speed to main

-

tain a distance with the vehicle ahead.

NOTE:



In vehicles equipped with ACC, if ACC is not

enabled, Fixed Speed Cruise Control will not

detect vehicles directly ahead of you. Always be

aware of the feature selected.



Only one Cruise Control feature can operate at a

time. For example, if Fixed Speed Cruise Control

is enabled, Adaptive Cruise Control will be

unavailable, and vice versa.

C

RUISE

 C

ONTROL

When engaged, the Cruise Control takes over

accelerator operations at speeds greater than

20 mph (32 km/h).
The Cruise Control buttons are located on the right

side of the steering wheel.

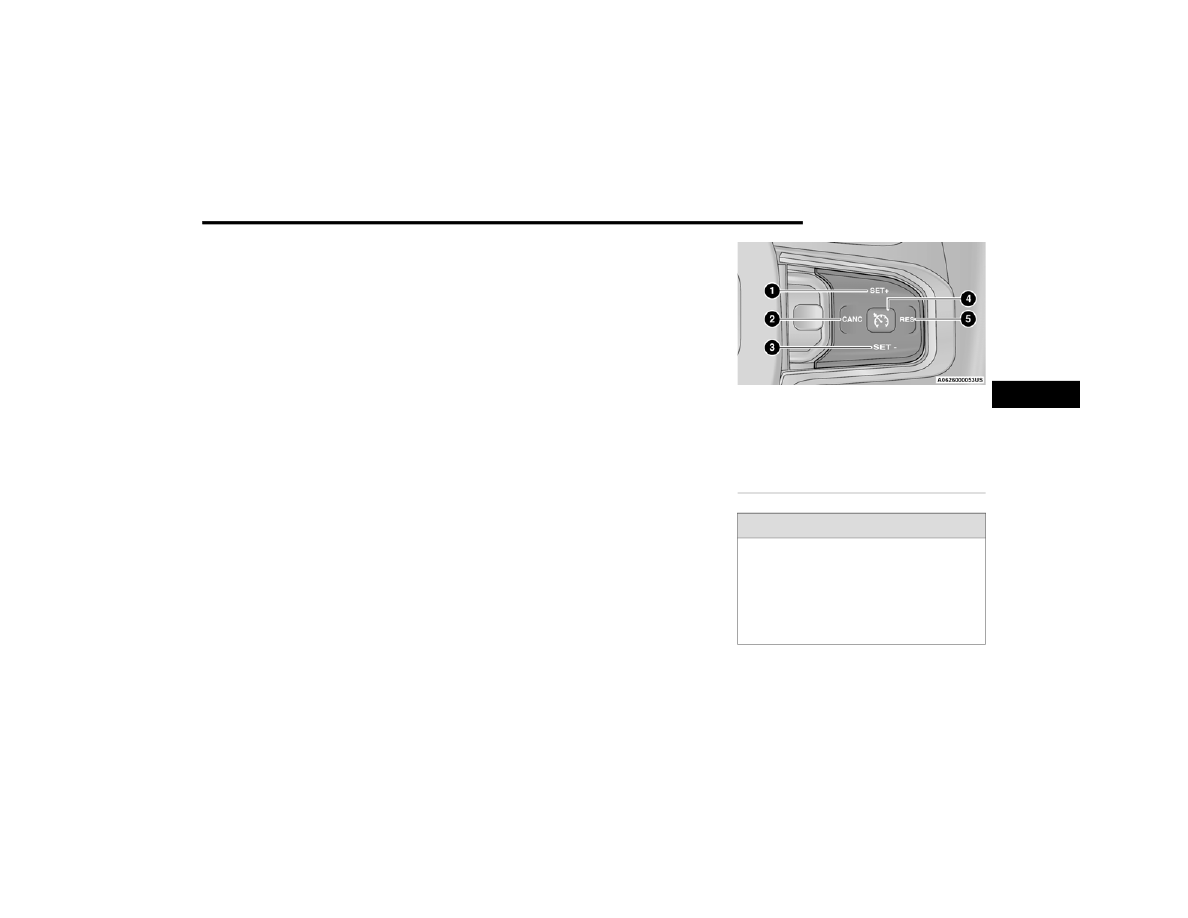

Cruise Control Buttons

1 — SET (+)/Accel
2 — CANC/Cancel
3 — SET (-)/Decel
4 — On/Off
5 — RES/Resume

WARNING!

Cruise Control can be dangerous where the

system cannot maintain a constant speed. Your

vehicle could go too fast for the conditions, and

you could lose control and have an accident. Do

not use Cruise Control in heavy traffic or on

roads that are winding, icy, snow-covered or

slippery.

4

178

STARTING AND OPERATING



To Activate

Push the on/off button to activate the Cruise

Control. The cruise indicator light in the instrument

cluster display will illuminate. To turn the system

off, push the on/off button a second time. The

cruise indicator light will turn off. The system

should be turned off when not in use.

To Set A Desired Speed

Turn the Cruise Control on.
When the vehicle has reached the desired speed,

push the SET (+) or SET (-) button and release.

Release the accelerator and the vehicle will

operate at the selected speed.

NOTE:

The vehicle should be traveling at a steady speed

and on level ground before pushing the SET (+) or

SET (-) button.

To Vary The Speed Setting

To Increase Or Decrease The Set Speed
After setting a speed, you can increase the set

speed by pushing the SET (+) button, or decrease

speed by pushing the SET (-) button.
U.S. Speed (mph)



Pushing the SET (+), or SET (-) button once will

result in a 1 mph speed adjustment. Each

subsequent tap of the button results in an

adjustment of 1 mph.



If the button is continually pushed, the set

speed will continue to adjust in 5 mph incre

-

ments until the button is released. The new set

speed is reflected in the instrument cluster

display.

Metric Speed (km/h)



Pushing the SET (+), or SET (-) button once will

result in a 1 km/h speed adjustment. Each

subsequent tap of the button results in an

adjustment of 1 km/h.



If the button is continually pushed, the set

speed will continue to adjust in 10 km/h incre

-

ments until the button is released. The new set

speed is reflected in the instrument cluster

display.

NOTE:

When you override and push the SET (+) or SET (-)

button, the new set speed will be the current speed

of the vehicle.

To Accelerate For Passing

While the Cruise Control is set, press the

accelerator to pass as you would normally. When

the pedal is released, the vehicle will return to the

set speed.

USING CRUISE CONTROL ON HILLS

The transmission may downshift on hills to

maintain the vehicle set speed.
The Cruise Control system maintains speed up and

down hills. A slight speed change on moderate hills

is normal. On steep hills, a greater speed loss or

gain may occur so it may be preferable to drive

without Cruise Control.

WARNING!

Leaving the Cruise Control system on when not

in use is dangerous. You could accidentally set

the system or cause it to go faster than you

want. You could lose control and have an

accident. Always ensure the system is off when

you are not using it.

WARNING!

Cruise Control can be dangerous where the

system cannot maintain a constant speed. Your

vehicle could go too fast for the conditions, and

you could lose control and have an accident. Do

not use Cruise Control in heavy traffic or on

roads that are winding, icy, snow-covered or

slippery.

STARTING AND OPERATING

179

(Continued)

To Resume Speed

To resume a previously set speed, push the RES

button and release. Resume can be used at any

speed above 20 mph (32 km/h).

To Deactivate

A tap on the brake pedal, pushing the CANC

(cancel) button, or normal brake pressure while

slowing the vehicle will deactivate the Cruise

Control system without erasing the set speed from

memory.
The following conditions will also deactivate the

Cruise Control system without erasing the set

speed from memory:



Vehicle parking brake is applied



Stability event occurs



Gear selector is moved out of DRIVE



Engine overspeed occurs

Pushing the on/off button or placing the ignition in

the OFF position, erases the set speed from

memory.

A

DAPTIVE

 C

RUISE

 C

ONTROL

 (ACC)

Adaptive Cruise Control (ACC) increases the driving

convenience provided by Cruise Control while

traveling on highways and major roadways.

However, it is not a safety system and not designed

to prevent collisions. The Cruise Control function

performs differently

Ú

page 177.

ACC will allow you to keep Cruise Control engaged

in light to moderate traffic conditions without the

constant need to reset your speed. ACC utilizes a

radar sensor and a forward facing camera

designed to detect a vehicle directly ahead of you

to maintain a set speed.

NOTE:



If the ACC sensor detects a vehicle ahead, ACC

will apply limited braking or acceleration (not to

exceed the original set speed) automatically to

maintain a preset following distance, while

matching the speed of the vehicle ahead.



Any chassis/suspension or tire size modifica

-

tions to the vehicle will affect the performance

of the Adaptive Cruise Control and Forward Colli

-

sion Warning system.



Fixed Speed Cruise Control (ACC not enabled)

will not detect vehicles directly ahead of you.

Always be aware of the feature selected

Ú

page 485.

WARNING!



Adaptive Cruise Control (ACC) is a conve

-

nience system. It is not a substitute for active

driver involvement. It is always the driver’s

responsibility to be attentive of road, traffic,

and weather conditions, vehicle speed,

distance to the vehicle ahead; and, most

importantly, brake operation to ensure safe

operation of the vehicle under all road condi

-

tions. Your complete attention is always

required while driving to maintain safe control

of your vehicle. Failure to follow these warn

-

ings can result in a collision and death or

serious personal injury.



The ACC system:



Does not react to pedestrians, oncoming

vehicles, and stationary objects (e.g., a

stopped vehicle in a traffic jam or a

disabled vehicle).



Cannot take street, traffic, and weather

conditions into account, and may be

limited upon adverse sight distance condi

-

tions.

4

180

STARTING AND OPERATING



Adaptive Cruise Control (ACC) Operation

The buttons on the right side of the steering wheel

operate the Adaptive Cruise Control system.

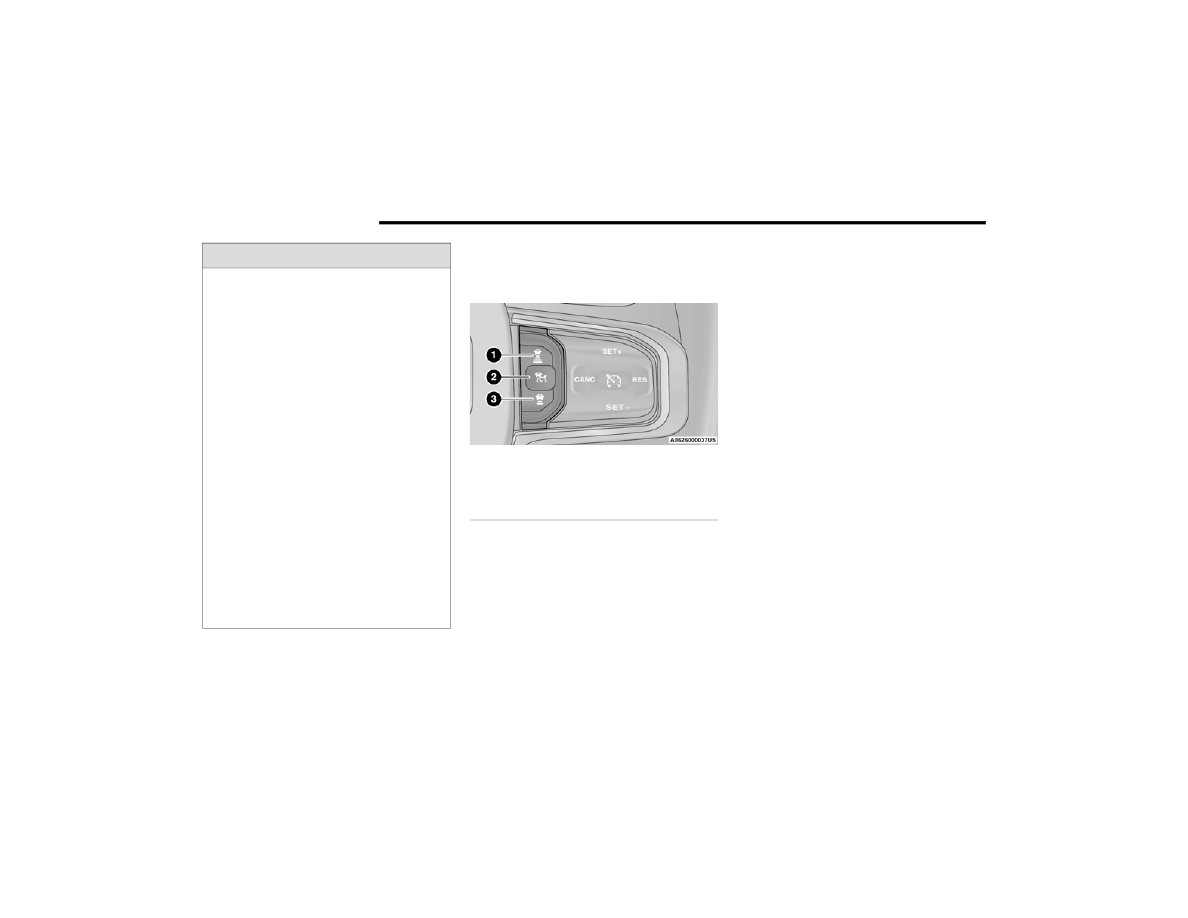

Adaptive Cruise Control Buttons

Adaptive Cruise Control (ACC) Menu

The instrument cluster display will show the

current ACC system settings. The information it

displays depends on ACC system status.
Push the Adaptive Cruise Control (ACC) on/off

button until one of the following appears in the

instrument cluster display:

Adaptive Cruise Control Off
When ACC is deactivated, the display will read

“Adaptive Cruise Control Off.”
Adaptive Cruise Control Ready
When ACC is activated, but the vehicle speed

setting has not been selected, the display will read

“Adaptive Cruise Control Ready.”
Adaptive Cruise Control Set
When the SET (+) or the SET (-) button is pushed,

the display will read “ACC SET.”
When ACC is set, the set speed will show in the

instrument cluster display.
The ACC screen may display once again if any of

the following ACC activity occurs:



System Cancel



Driver Override



System Off



ACC Proximity Warning



ACC Unavailable Warning

The instrument cluster display will return to the last

display selected after five seconds of no ACC

display activity.



Does not always fully recognize complex

driving conditions, which can result in

wrong or missing distance warnings.



Will bring your vehicle to a complete stop

while following a vehicle ahead and hold

your vehicle for approximately three

minutes in the stop position. If the vehicle

ahead does not start moving within three

minutes the parking brake will be acti

-

vated, and the ACC system will be

cancelled.

You should switch off the ACC system:



When driving in fog, heavy rain, heavy snow,

sleet, heavy traffic, and complex driving situa

-

tions (i.e., in highway construction zones).



When entering a turn lane or highway off

ramp; when driving on roads that are winding,

icy, snow-covered, slippery, or have steep

uphill or downhill slopes.



When towing a trailer up or down steep slopes.



When circumstances do not allow safe driving

at a constant speed.

WARNING!

1 — Distance Setting Increase
2 — Adaptive Cruise Control (ACC) On/Off
3 — Distance Setting Decrease

STARTING AND OPERATING

181

Activating Adaptive Cruise Control (ACC)

The minimum set speed for the ACC system is

20 mph (32 km/h).
When the system is turned on and in the ready

state, the instrument cluster display will read

“ACC Ready.”
When the system is off, the instrument cluster

display will read “Adaptive Cruise Control (ACC)

Off.”

NOTE:

You cannot engage ACC under the following condi

-

tions:



When in 4WD Low



When the brakes are applied



When the parking brake is applied



When the automatic transmission is in PARK,

REVERSE or NEUTRAL



When the vehicle speed is below the minimum

speed range



When the brakes are overheated



When the driver’s door is open at low speeds



When the driver’s seat belt is unbuckled at low

speeds



When there is a stationary vehicle in front of

your vehicle in close proximity



When Electronic Stability Control (ESC) Full Off

mode is active

To Activate/Deactivate

Push and release the Adaptive Cruise Control

(ACC) on/off button. The ACC menu in the

instrument cluster displays “ACC Ready.”
To turn the system off, push and release the

Adaptive Cruise Control (ACC) on/off button again.

At this time, the system will turn off and the

instrument cluster display will show “Adaptive

Cruise Control (ACC) Off.”

To Set A Desired ACC Speed

When the vehicle reaches the speed desired, push

the SET (+) button or the SET (-) button and

release. The instrument cluster display will show

the set speed.

NOTE:

Fixed Speed Cruise Control can be used without

ACC enabled. To change between the different

modes, push the ACC on/off button which turns

the ACC and the Fixed Speed Cruise Control off.

Pushing the Fixed Speed Cruise Control on/off

button will result in turning on (changing to) Fixed

Speed Cruise Control mode.

If ACC is set when the vehicle speed is below

20 mph (32 km/h), the set speed will default to

20 mph (32 km/h).

NOTE:

Fixed Speed Cruise Control cannot be set below

20 mph (32 km/h).
If either system is set when the vehicle speed is

above 20 mph (32 km/h), the set speed shall be

the current speed of the vehicle.

WARNING!

Leaving the Adaptive Cruise Control (ACC)

system on when not in use is dangerous. You

could accidentally set the system or cause it to

go faster than you want. You could lose control

and have a collision. Always leave the system off

when you are not using it.

WARNING!

In the Fixed Speed Cruise Control mode, the

system will not react to vehicles ahead. In

addition, the proximity warning does not activate

and no alarm will sound even if you are too close

to the vehicle ahead since neither the presence

of the vehicle ahead nor the vehicle-to-vehicle

distance is detected. Be sure to maintain a safe

distance between your vehicle and the vehicle

ahead. Always be aware which mode is selected.

4

182

STARTING AND OPERATING



NOTE:



Keeping your foot on the accelerator pedal can

cause the vehicle to continue to accelerate

beyond the set speed. If this occurs, the

message “ACC DRIVER OVERRIDE” will display

in the instrument cluster display.



If you continue to accelerate beyond the set

speed while ACC is enabled, the system will not

control the distance between your vehicle and

the vehicle ahead. The vehicle speed will only be

determined by the position of the accelerator

pedal.

To Cancel

The following conditions cancel the ACC or Fixed

Speed Cruise Control systems:



The brake pedal is applied



The CANC (cancel) button is pushed



The Anti-Lock Brake System (ABS) activates



The trailer brake is applied manually (if

equipped)



The gear selector is removed from the DRIVE

position



The Electronic Stability Control/Traction Control

System (ESC/TCS) activates



The vehicle parking brake is applied



The Trailer Sway Control (TSC) activates



The driver switches ESC to Full Off mode



The braking temperature exceeds normal range

(overheated)

The following conditions will only cancel the ACC

system:



Driver seat belt is unbuckled at low speeds



Driver door is opened at low speeds

To Turn Off

The system will turn off and clear the set speed in

memory if:



The Adaptive Cruise Control (ACC) on/off button

is pushed



The Fixed Speed Cruise Control on/off button is

pushed



The ignition is placed in the OFF position



4WD Low is engaged

To Resume

If there is a set speed in memory, push the RES

(resume) button and then remove your foot from

the accelerator pedal. The instrument cluster

display will show the last set speed.
Resume can be used at any speed above 20 mph

(32 km/h) when only Fixed Speed Cruise Control is

being used.
Resume can be used at any speed above 0 mph

(0 km/h) when ACC is active.

NOTE:



If your vehicle is at a standstill for longer than

two seconds, then the driver will either have to

push the RES (resume) button, or apply the

accelerator pedal to reengage the Adaptive

Cruise Control (ACC) to the existing set speed.



ACC cannot be resumed if there is a stationary

vehicle in front of your vehicle in close proximity.

To Vary The Speed Setting

To Increase Or Decrease The Set Speed
After setting a speed, you can increase the set

speed by pushing the SET (+) button, or decrease

speed by pushing the SET (-) button.

WARNING!

The Resume function should only be used if

traffic and road conditions permit. Resuming a

set speed that is too high or too low for

prevailing traffic and road conditions could

cause the vehicle to accelerate or decelerate too

sharply for safe operation. Failure to follow these

warnings can result in a collision and death or

serious personal injury.

STARTING AND OPERATING

183

U.S. Speed (mph)



Pushing the SET (+), or SET (-) button once will

result in a 1 mph speed adjustment. Each

subsequent tap of the button results in an

adjustment of 1 mph.



If the button is continually pushed, the set

speed will continue to adjust in 5 mph incre

-

ments until the button is released. The new set

speed is reflected in the instrument cluster

display.

Metric Speed (km/h)



Pushing the SET (+), or SET (-) button once will

result in a 1 km/h speed adjustment. Each

subsequent tap of the button results in an

adjustment of 1 km/h.



If the button is continually pushed, the set

speed will continue to adjust in 10 km/h incre

-

ments until the button is released. The new set

speed is reflected in the instrument cluster

display.

NOTE:

When you override and push the SET (+) button or

SET (-) buttons, the new set speed will be the

current speed of the vehicle.

When ACC Is Active



When you use the SET (-) button to decelerate, if

the engine’s braking power does not slow the

vehicle sufficiently to reach the set speed, the

brake system will automatically slow the

vehicle.



The ACC system decelerates the vehicle to a full

stop when following the vehicle in front. If your

vehicle follows the vehicle in front to a standstill,

after two seconds the driver will either have to

push the RES (resume) button, or apply the

accelerator pedal to reengage the ACC to the

existing set speed.



The ACC system maintains set speed when

driving uphill and downhill. However, a slight

speed change on moderate hills is normal. In

addition, downshifting may occur while climbing

uphill or descending downhill. This is normal

operation and necessary to maintain set speed.

When driving uphill and downhill, the ACC

system will cancel if the braking temperature

exceeds normal range (overheated).

Setting The Following Distance In ACC

The specified following distance for Adaptive

Cruise Control (ACC) can be set by varying the

distance setting between four bars (longest), three

bars (long), two bars (medium) and one bar (short).

Using this distance setting and the vehicle speed,

ACC calculates and sets the distance to the vehicle

ahead. This distance setting displays in the

instrument cluster display.

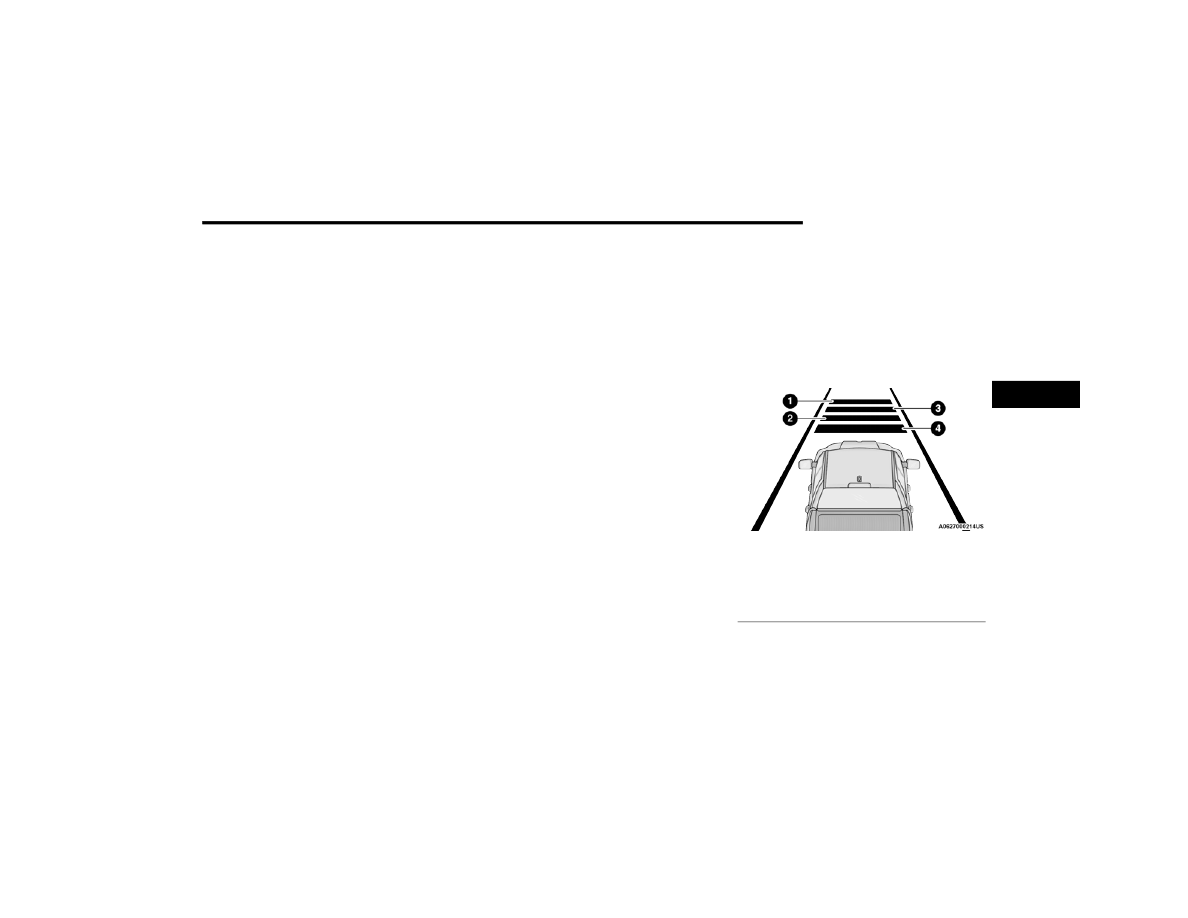

Distance Settings

1 — Longest Distance Setting (Four Bars)
2 — Medium Distance Setting (Two Bars)
3 — Long Distance Setting (Three Bars)
4 — Short Distance Setting (One Bar)

4

184

STARTING AND OPERATING



To increase the distance setting, push the

Distance Increase button and release. Each time

the button is pushed, the distance setting

increases by one bar (longer).
To decrease the distance setting, push the

Distance Decrease button and release. Each time

the button is pushed, the distance setting

decreases by one bar (shorter).
If there is no vehicle ahead, the vehicle will

maintain the set speed. If a slower moving vehicle

is detected in the same lane, the instrument

cluster displays the ACC Set With Target Detected

Indicator Light, and the system adjusts vehicle

speed automatically to maintain the distance

setting, regardless of the set speed.
The vehicle will then maintain the set distance

until:



The vehicle ahead accelerates to a speed above

the set speed.



The vehicle ahead moves out of your lane or

view of the sensor.



The distance setting is changed.



The system disengages.

The maximum braking applied by ACC is limited;

however, the driver can always apply the brakes

manually, if necessary.

NOTE:

The brake lights will illuminate whenever the ACC

system applies the brakes.
A Proximity Warning will alert the driver if ACC

predicts that its maximum braking level is not

sufficient to maintain the set distance. If this

occurs, a visual alert “BRAKE!” will flash in the

instrument cluster display and a chime will sound

while ACC continues to apply its maximum braking

capacity.

NOTE:

The “BRAKE!” screen in the instrument cluster

display is a warning for the driver to take action

and does not mean that the Forward Collision

Warning system is applying the brakes autono

-

mously.

Overtake Aid

When driving with Adaptive Cruise Control (ACC)

engaged, and following a vehicle, the system will

provide an additional acceleration up to the ACC

set speed to assist in passing the vehicle. This

additional acceleration is triggered when the driver

utilizes the left turn signal and will only be active

when passing on the left hand side.

ACC Operation At Stop

In the event that the ACC system brings your

vehicle to a standstill while following the vehicle in

front, if the vehicle in front starts moving within two

seconds of your vehicle coming to a standstill, your

vehicle will resume motion without the need for

any driver action.
If the vehicle in front does not start moving within

two seconds of your vehicle coming to a standstill,

the driver will either have to push the RES (resume)

button, or apply the accelerator pedal to reengage

the ACC to the existing set speed.

NOTE:

After the ACC system holds your vehicle at a stand

-

still for approximately three consecutive minutes,

the parking brake will be activated, and the ACC

system will be canceled.
While ACC is holding your vehicle at a standstill, if

the driver seat belt is unbuckled or the driver door

is opened, the parking brake will be activated, and

the ACC system will be canceled.

WARNING!

When the ACC system is resumed, the driver

must ensure that there are no pedestrians,

vehicles or objects in the path of the vehicle.

Failure to follow these warnings can result in a

collision and death or serious personal injury.

STARTING AND OPERATING

185

Display Warnings And Maintenance

“WIPE FRONT RADAR SENSOR IN FRONT OF

VEHICLE” WARNING

The “ACC/FCW Unavailable Wipe Front Radar

Sensor” warning will display and a chime will

sound when conditions temporarily limit system

performance.
This most often occurs at times of poor visibility,

such as in snow or heavy rain. The ACC system may

also become temporarily blinded due to

obstructions, such as mud, dirt or ice. In these

cases, the instrument cluster display will display

“ACC/FCW Unavailable Wipe Front Radar Sensor”

and the system will deactivate.
The “ACC/FCW Unavailable Wipe Front Radar

Sensor” message can sometimes be displayed

while driving in highly reflective areas (i.e. ice and

snow, or tunnels with reflective tiles). The ACC

system will recover after the vehicle has left these

areas. Under rare conditions, when the radar is not

tracking any vehicles or objects in its path this

warning may temporarily occur.

NOTE:

If the “ACC/FCW Unavailable Wipe Front Radar

Sensor” warning is active, Fixed Speed Cruise

Control is still available.

If weather conditions are not a factor, the driver

should examine the sensor. It may require cleaning

or removal of an obstruction. The sensor is located

in the camera in the center of the windshield, on

the forward side of the rearview mirror.
To keep the ACC system operating properly, it is

important to note the following maintenance

items:



Always keep the sensor clean. Carefully clear

the windshield.



Do not remove any screws from the sensor.

Doing so could cause an ACC system malfunc

-

tion or failure and require a sensor realignment.



Do not attach or install any accessories near the

sensor, including transparent material. Doing so

could cause an ACC system failure or malfunc

-

tion.

When the condition that deactivated the system is

no longer present, the system will return to the

“Adaptive Cruise Control Off” state and will resume

function by simply reactivating it.

NOTE:



If the “ACC/FCW Unavailable Wipe Front Radar

Sensor” message occurs frequently (e.g. more

than once on every trip) without any snow, rain,

mud, or other obstruction, have the radar

sensor realigned at an authorized dealer.



Installing a snowplow, front-end protector, an

aftermarket grille or modifying the grille is not

recommended. Doing so may block the sensor

and inhibit ACC/FCW operation.

“CLEAN FRONT WINDSHIELD” WARNING

The “ACC/FCW Limited Functionality Clean Front

Windshield” warning will display and a chime will

sound when conditions temporarily limit system

performance. This most often occurs at times of

poor visibility, such as in snow or heavy rain and

fog. The ACC system may also become temporarily

blinded due to obstructions, such as mud, dirt, or

ice on windshield, driving directly into the sun and

fog on the inside of glass. In these cases, the

instrument cluster display will show “ACC/FCW

Limited Functionality Clean Front Windshield” and

the system will have degraded performance.
This message can sometimes be displayed while

driving in adverse weather conditions. The ACC/

FCW system will recover after the vehicle has left

these areas. Under rare conditions, when the

camera is not tracking any vehicles or objects in its

path this warning may temporarily occur.
If weather conditions are not a factor, the driver

should examine the windshield and the camera

located on the back side of the inside rear view

mirror. They may require cleaning or removal of an

obstruction.

4

186

STARTING AND OPERATING



When the condition that created limited

functionality is no longer present, the system will

return to full functionality.

NOTE:

If the “ACC/FCW Limited Functionality Clean Front

Windshield” message occurs frequently (e.g. more

than once on every trip) without any snow, rain,

mud, or other obstruction, have the windshield and

forward facing camera inspected at an authorized

dealer.

SERVICE ACC/FCW WARNING

If the system turns off, and the instrument cluster

displays “ACC/FCW Unavailable Service Required”

or “Cruise/FCW Unavailable Service Required”,

there may be an internal system fault or a

temporary malfunction that limits ACC

functionality. Although the vehicle is still drivable

under normal conditions, ACC will be temporarily

unavailable. If this occurs, try activating ACC again

later, following an ignition cycle. If the problem

persists, see an authorized dealer.

Precautions While Driving With ACC

NOTE:



Aftermarket add-ons such as snowplows, lift

kits, and brush/grille bars can hinder module

performance. Ensure the radar/camera has no

obstructions in the field of view.



Height modifications can limit module perfor

-

mance and functionality.



Do not put stickers or easy passes over the

camera/radar field of view.



Any modifications to the vehicle that may

obstruct the field of view of the radar/camera

are not recommended.

In certain driving situations, ACC may have

detection issues. In these cases, ACC may brake

late or unexpectedly. The driver needs to stay alert

and may need to intervene. The following are

examples of these types of situations:

TOWING A TRAILER

ACC while towing a trailer is recommended only

with an Integrated Trailer Brake Controller.

Aftermarket trailer brake controllers will not

activate the trailer brakes when ACC is braking.

OFFSET DRIVING

ACC may not detect a vehicle in the same lane that

is offset from your direct line of travel, or a vehicle

merging in from a side lane. There may not be

sufficient distance to the vehicle ahead. The offset

vehicle may move in and out of the line of travel,

which can cause your vehicle to brake or

accelerate unexpectedly.

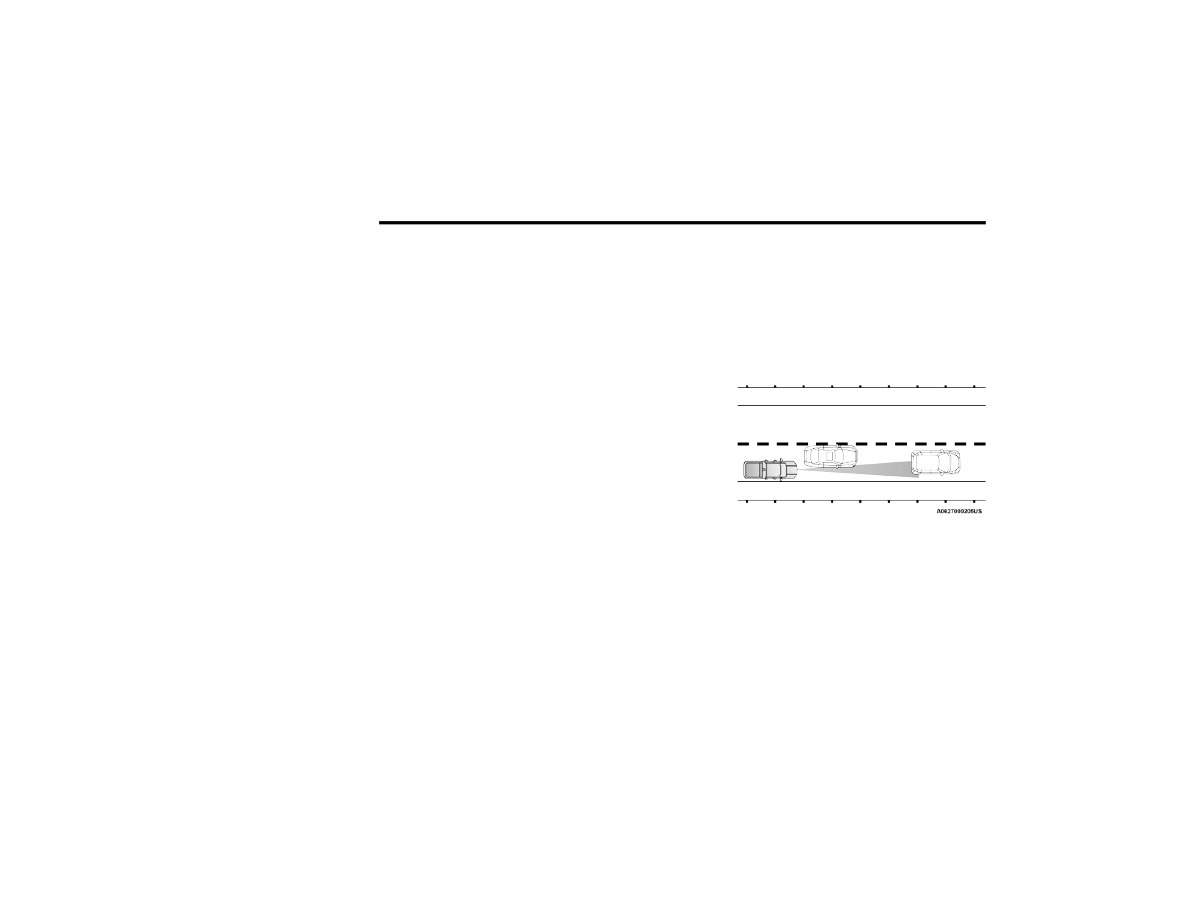

Offset Driving Condition Example
