IN CASE OF EMERGENCY

205

2. Open the cover.

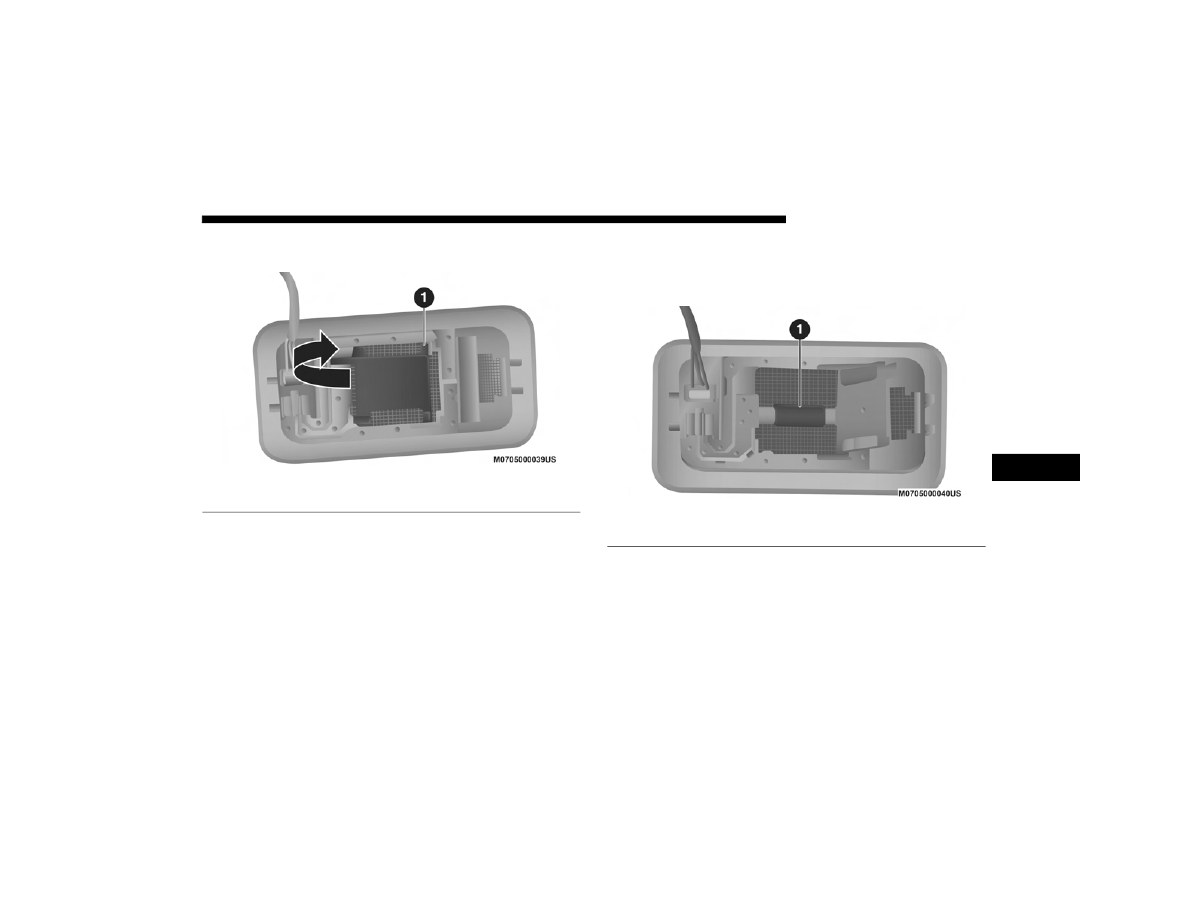

Roof Lamp (Reverse Side)

3. Replace the bulb  releasing  them  from the side contacts

making  sure  that  the  new  bulbs  are  correctly  secured

between the contacts.

Roof Lamp (Reverse Side)

4. Close the protective cover and reposition it back into its

housing, making sure that it locks into place.

1 — Cover

1 — Bulb

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

206 IN CASE OF EMERGENCY

FUSES

Underhood Fuses

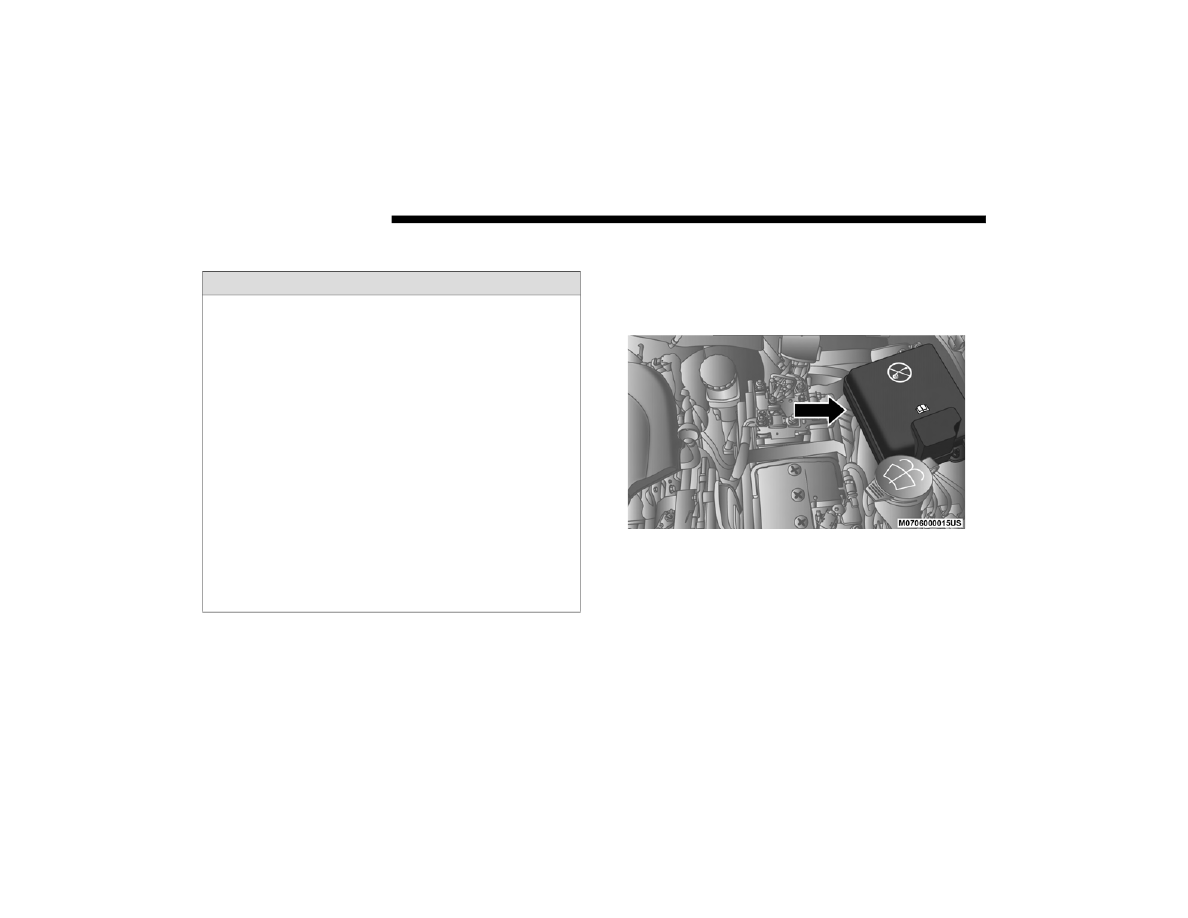

The Front Distribution Unit is located on the right side of the

engine compartment, next to the battery. To access the fuses,

remove fasteners and remove the cover.

Front Distribution Unit

The ID number of the electrical component corresponding to

each fuse can be found on the back of the cover.

WARNING!

• When  replacing  a  blown  fuse,  always  use  an  appro

-

priate replacement fuse with the same amp rating as the

original fuse. Never replace a fuse with another fuse of

higher  amp  rating.  Never  replace  a  blown  fuse  with

metal wires or any other material. Do not place a fuse

inside a circuit breaker cavity or vice versa. Failure to

use proper fuses may result in serious personal injury,

fire and/or property damage.

• Before replacing a fuse, make sure that the ignition is

off and that all the other services are switched off and/

or disengaged.

• If the replaced fuse blows again, contact an authorized

dealer.

• If a general protection fuse for safety systems (air bag

system, braking  system),  power unit  systems (engine

system, transmission system) or steering system blows,

contact an authorized dealer.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IN CASE OF EMERGENCY

207

Cavity

Maxi Fuse

Mini Fuse

Description

F01

60 Amp Blue

Body Controller

F02

40 Amp Orange

Rear Power Windows, Fog Lamps, Front Heated Seats

(If Equipped)

F02

30 Amp Green

Rear Power Windows, Front Heated Seats (If Equipped)

F02

30 Amp Green

Fog Lamps, Front Heated Seats (If Equipped)

F02



20 Amp Yellow

Front Heated Seats (If Equipped)

F03

20 Amp Yellow

Ignition Switch

F04

40 Amp Orange

BSM System Module

F06

20 Amp Yellow

Radiator Fan - Low Speed

F07

50 Amp Red

Radiator Fan - High Speed

F08

40 Amp Orange

Blower Motor

F10

15 Amp Blue

Horn

F11

10 Amp Red

Secondary Loads ECM

F14

15 Amp Blue

High Beam

F15

15 Amp Blue

IP Power Outlet 12 Volt

F16

5 Amp Tan

ECM and Transmission Shifter

F17

25 Amp Clear

ECM Power Loads

F18

5 Amp Tan

ECM Load, Main Relay

F19

7.5 Amp Brown

Air Conditioning

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

208 IN CASE OF EMERGENCY

F20

30 Amp Green

Rear Defroster (If Equipped)

F21

5 Amp Tan

Key Unlock

F22

10 Amp Red



Primary ECM Loads

F23

20 Amp Yellow

BSM System

F24

5 Amp Tan

BSM System, Positive Key and Steering Angle Sensor

F30

15 Amp Blue

2nd Instrument Panel Power Outlet

F83

20 Amp Yellow

Fuel Pump

F84

15 Amp Blue

AT Module

F85

15 Amp Blue

Rear Power Outlet 12 Volts

F86

15 Amp Blue

IP Power Outlet 12 Volts

F87

5 Amp Tan

IBS

F88

7.5 Amp Brown

External Mirror Defrost (If Equipped)

Cavity

Maxi Fuse

Mini Fuse

Description

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IN CASE OF EMERGENCY

209

Interior Fuses

The interior fuse panel is part of the Body Control Module

(BCM) and is located on the driver's side under the instru

-

ment panel.

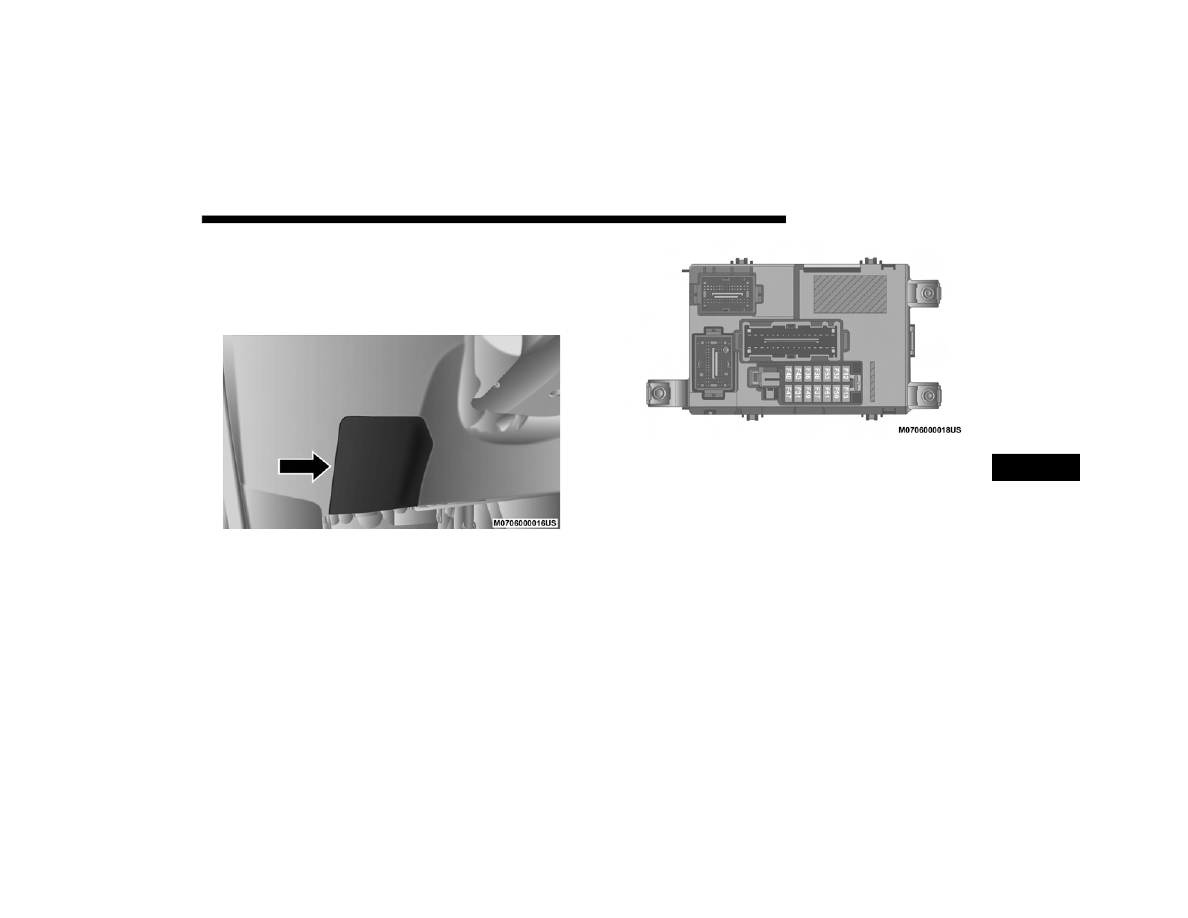

Fuse Panel Cover

Fuse Panel Cavity Locations

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

210 IN CASE OF EMERGENCY

Cavity

Mini Fuse

Description

F53

5 Amp Beige

KL 30 (+30) - IPC, FTM

F38

20 Amp Yellow

Central Doors Locking

F36

15 Amp Blue

KL  30  (+30)  -  TPMS,  EOBD,  HVAC,

Radio, SGW

F43

15 Amp Blue

Bi-Directional Washer Pump

F48

20 Amp Yellow

Passenger Power Windows

F50

7.5 Amp Brown

KL 15 (+15) - Air-Bag

F51

7.5 Amp Brown

KL  15  (+15)  -  External  Mirror

Adjustment  Command,  HVAC,  RVC,

HWB Coils

F37

5 Amp Beige

KL 15 (+15) - Brake Pedal Switch (N.O.),

IPC, Brake Pedal Switch (N.C.)

F49

5 Amp Beige

KL 15 (+15) - PAM, CSS Lighting, TTM,

SGW, and Heaters Light

F31

5 Amp Beige

KL 15a (INT A) - HWB, MCO

F47

20 Amp Yellow

Driver Power Windows

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IN CASE OF EMERGENCY

211

Central Unit Fuse Panel

The central power fuse panel is located on the driver’s side

under the instrument panel.

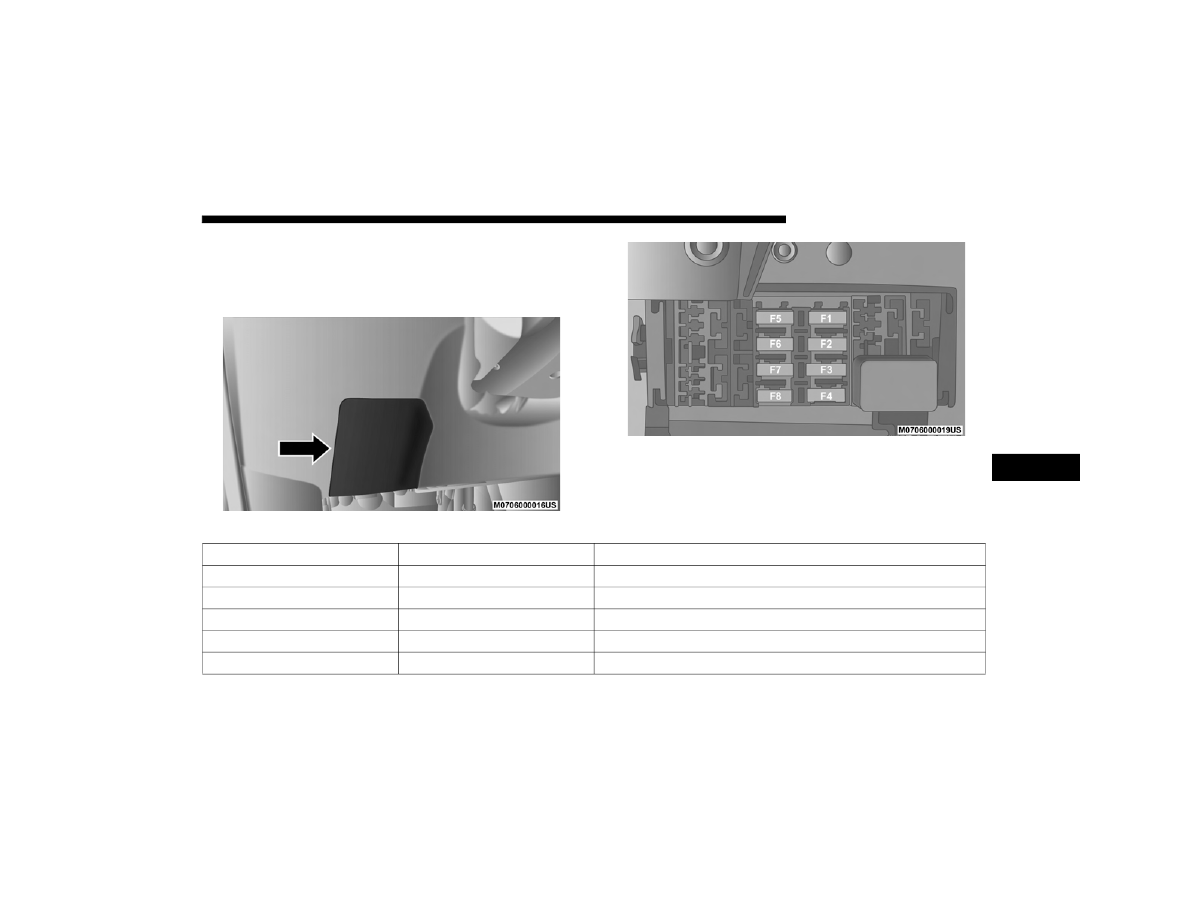

Fuse Panel Cover

Fuse Panel

Cavity

Mini Fuse

Description

F1

10 Amp Red

Front Heated Seat Passenger (If Equipped)

F2

10 Amp Red

Front Heated Seat Driver (If Equipped)

F3

20 Amp Yellow

Rear Power Window Driver side (If Equipped)

F4

20 Amp Yellow

Rear Power Window Passenger side (If Equipped)

F5

15 Amp Blue

Fog Lamps (If Equipped)

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

212 IN CASE OF EMERGENCY

JACKING AND TIRE CHANGING

Jack Location — If Equipped

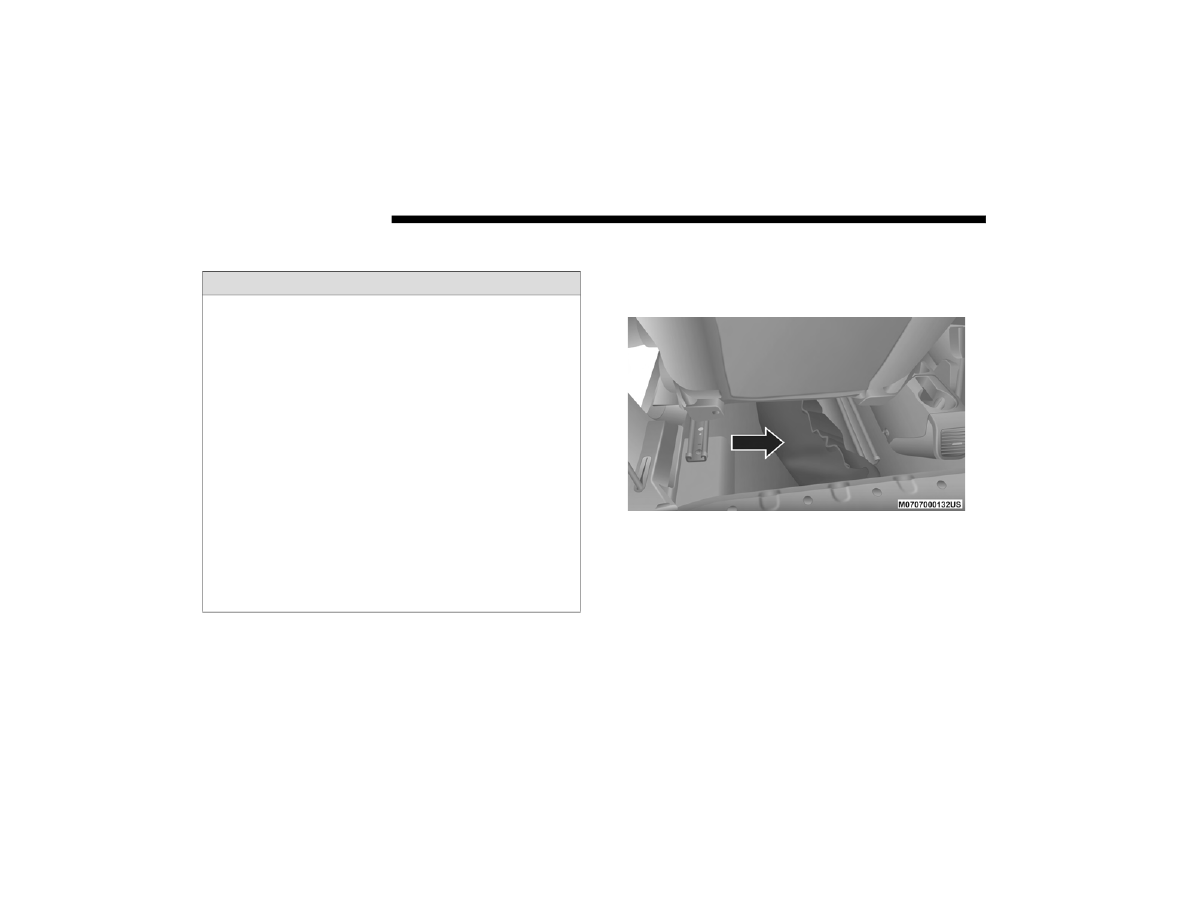

The jack and tools are stowed under the rear drivers front

seat or in the rear cargo area. It depends on the trim level.

Jack/Tools Location

WARNING!

• Do not attempt to change a tire on the side of the vehicle

close to moving traffic. Pull far enough off the road to

avoid the danger of being hit when operating the jack

or changing the wheel.

• Being  under  a  jacked-up  vehicle  is  dangerous.  The

vehicle  could  slip  off  the  jack  and  fall  on  you.  You

could  be  crushed.  Never  put  any  part  of  your  body

under  a  vehicle  that  is  on  a  jack.  If  you  need  to  get

under a raised vehicle, take it to a service center where

it can be raised on a lift.

• Never start or run the engine while the vehicle is on a

jack.

• The jack is designed to be used as a tool for changing

tires  only.  The  jack  should  not  be  used  to  lift  the

vehicle  for  service  purposes.  The  vehicle  should  be

jacked on a firm level surface only. Avoid ice or slip

-

pery areas.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IN CASE OF EMERGENCY

213

Removing The Spare Tire — If Equipped

1. Remove the spare tire before attempting to jack up the

vehicle. Attach the wrench handle to the winch extension.

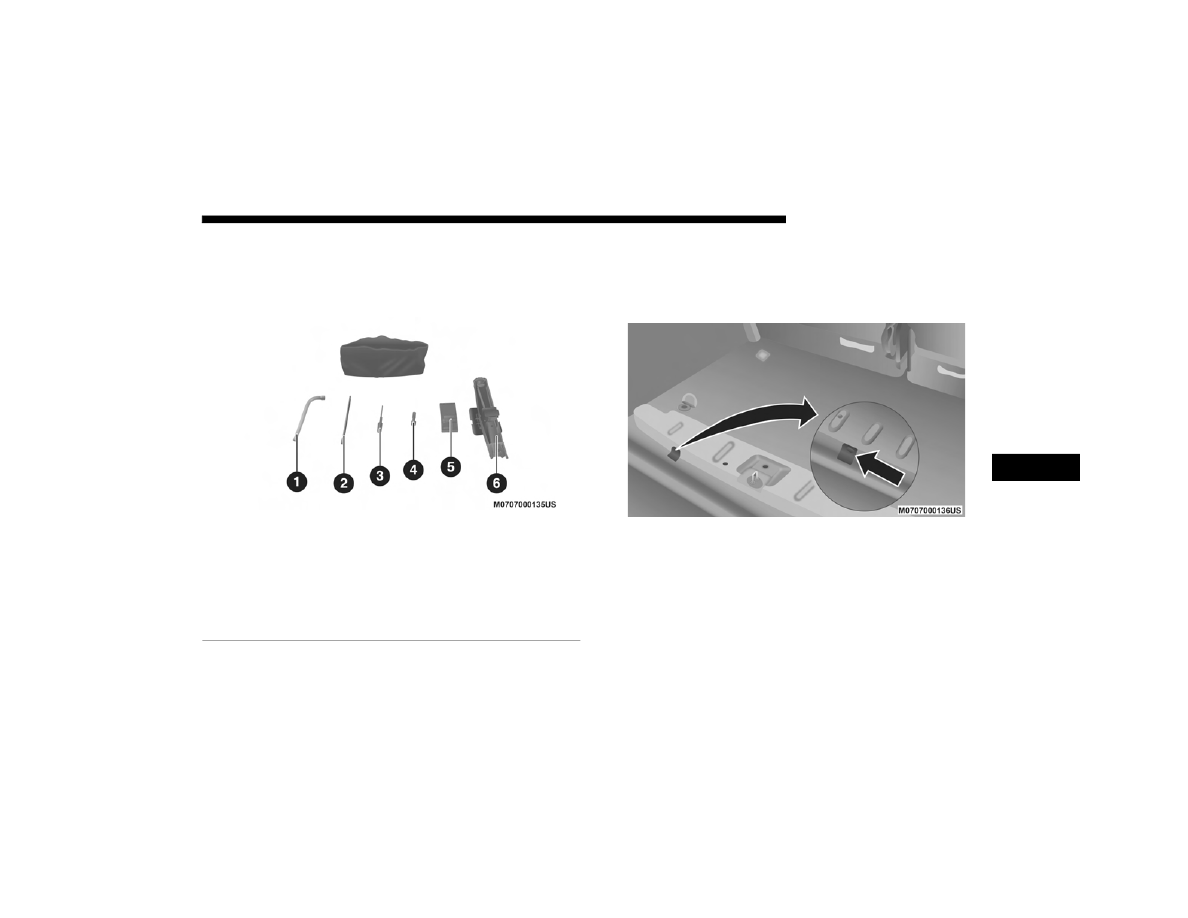

Jack Tools

2. To access the winch mechanism open the rear doors of the

vehicle  to  expose  the  winch  mechanism  access  cover.

Remove the access cover and install the winch extension

into the winch mechanism.

Winch Location

1 — Wrench Handle

2 — Winch Extension

3 — Emergency Screwdriver

4 — Bolt Install Wrench

5 — Wheel Chock

6 — Jack

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

214 IN CASE OF EMERGENCY

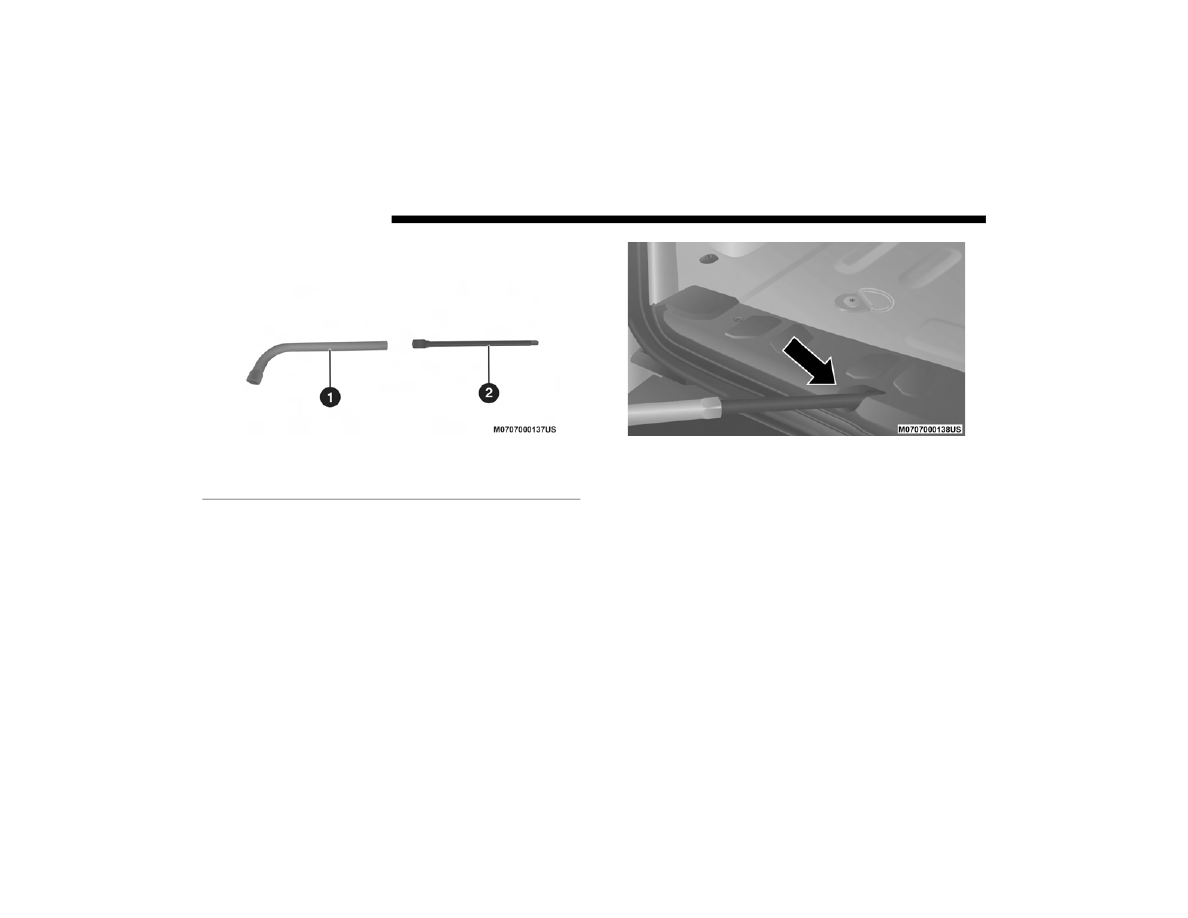

Jack Tools

Winch Location

1 — Wrench Handle

2 — Winch Extension

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IN CASE OF EMERGENCY

215

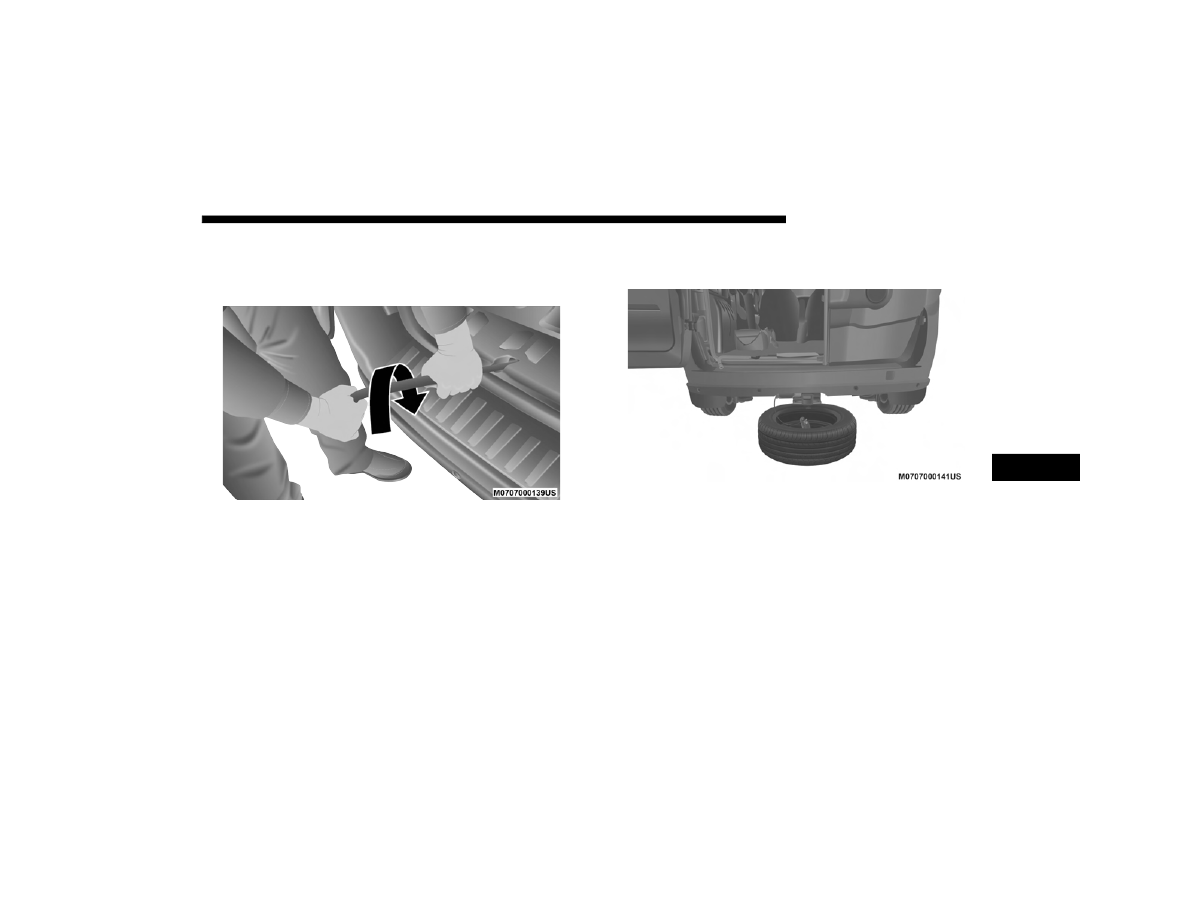

3. Rotate the wheel wrench handle counterclockwise until

the spare tire is on the ground with enough cable slack to

allow you to pull it out from under the vehicle.

Lowering The Spare Tire

NOTE:

The winch mechanism is designed for use with the winch

extension only. Use of an air wrench or other power tools is

not recommended and can damage the winch.

4. Pull  the  spare  tire  out  from  under  the  vehicle  to  gain

access to the spare tire retainer.

Spare Tire

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

216 IN CASE OF EMERGENCY

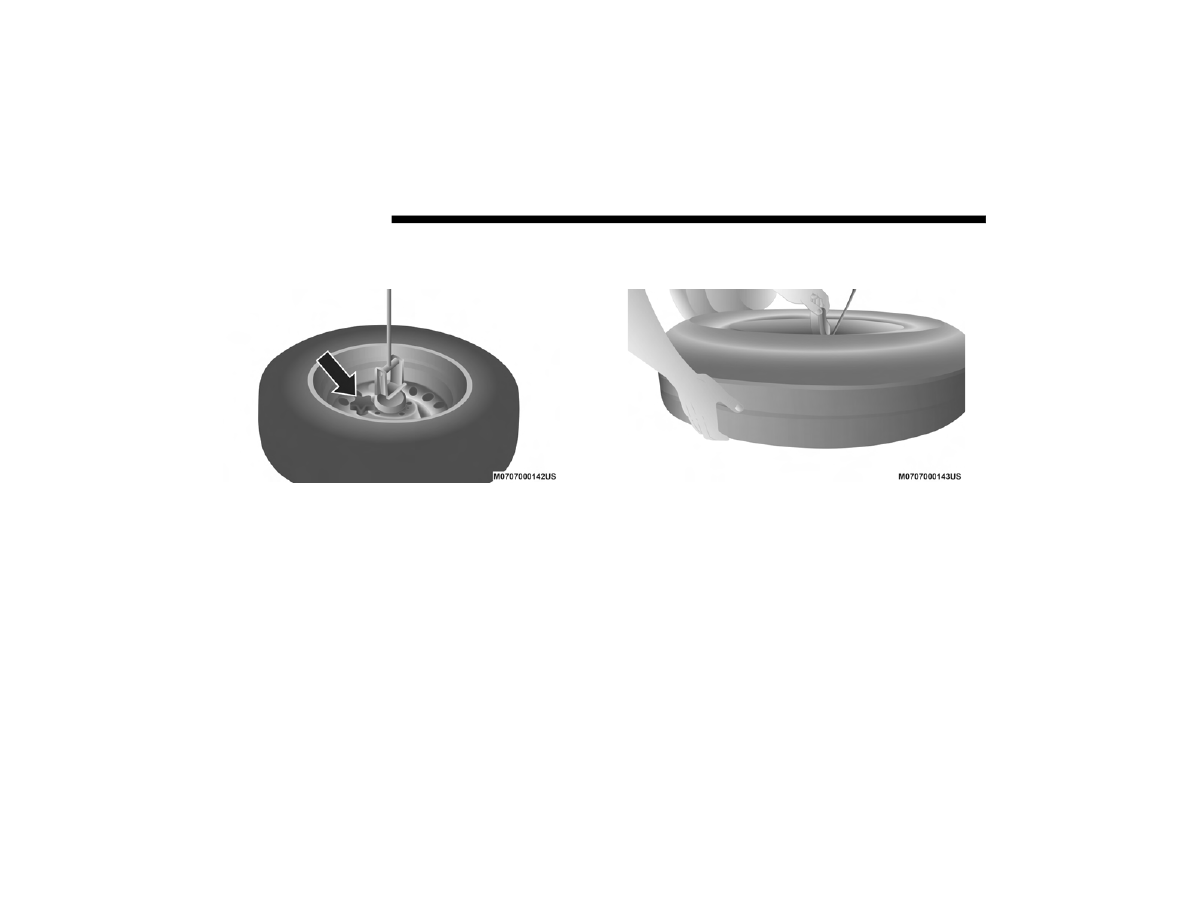

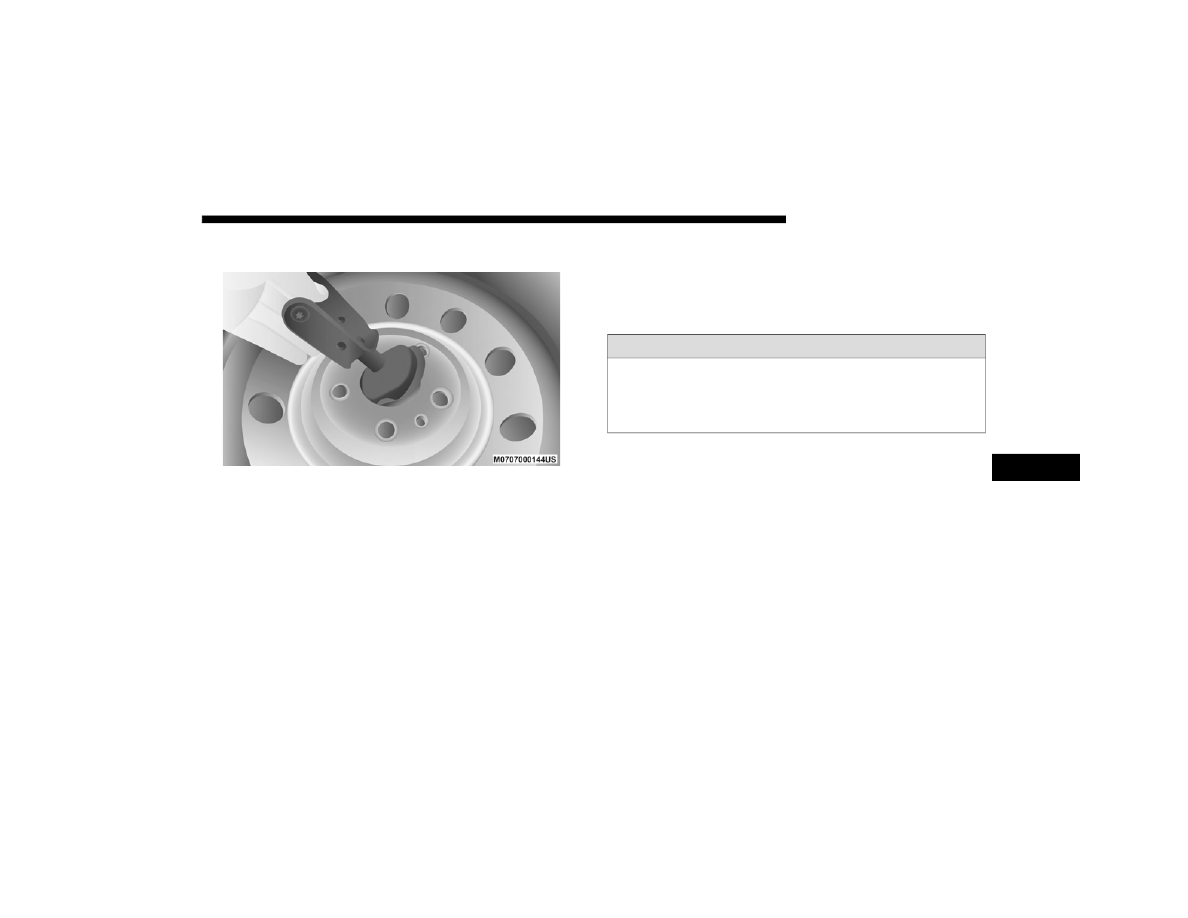

5. Remove the retainer nut prior to removing the retainer

from the wheel.

Retainer Nut

6. Lift the spare tire with one hand to give clearance to tilt

the retainer at the end of the cable.

Lifting Spare Tire

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IN CASE OF EMERGENCY

217

7. Pull the retainer through the center of the wheel.

Retainer

Preparations For Jacking

1. Park the vehicle on a firm level surface as far from the

edge of the roadway as possible. Avoid icy or slippery

areas.

2. Turn on the Hazard Warning flasher.
3. Apply the parking brake.
4. Place the gear selector into PARK (P).
5. Turn the ignition to the STOP (OFF/LOCK) position.

WARNING!

Do not attempt to change a tire on the side of the vehicle

close  to moving traffic. Pull far enough  off the road to

avoid being hit when operating the jack or changing the

wheel.

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

218 IN CASE OF EMERGENCY

(Continued)

6. Chock  both  the  front  and  rear  of  the  wheel  diagonally

opposite  the  jacking  position.  For  example,  if  the  right

front wheel is being changed, block the left rear wheel.

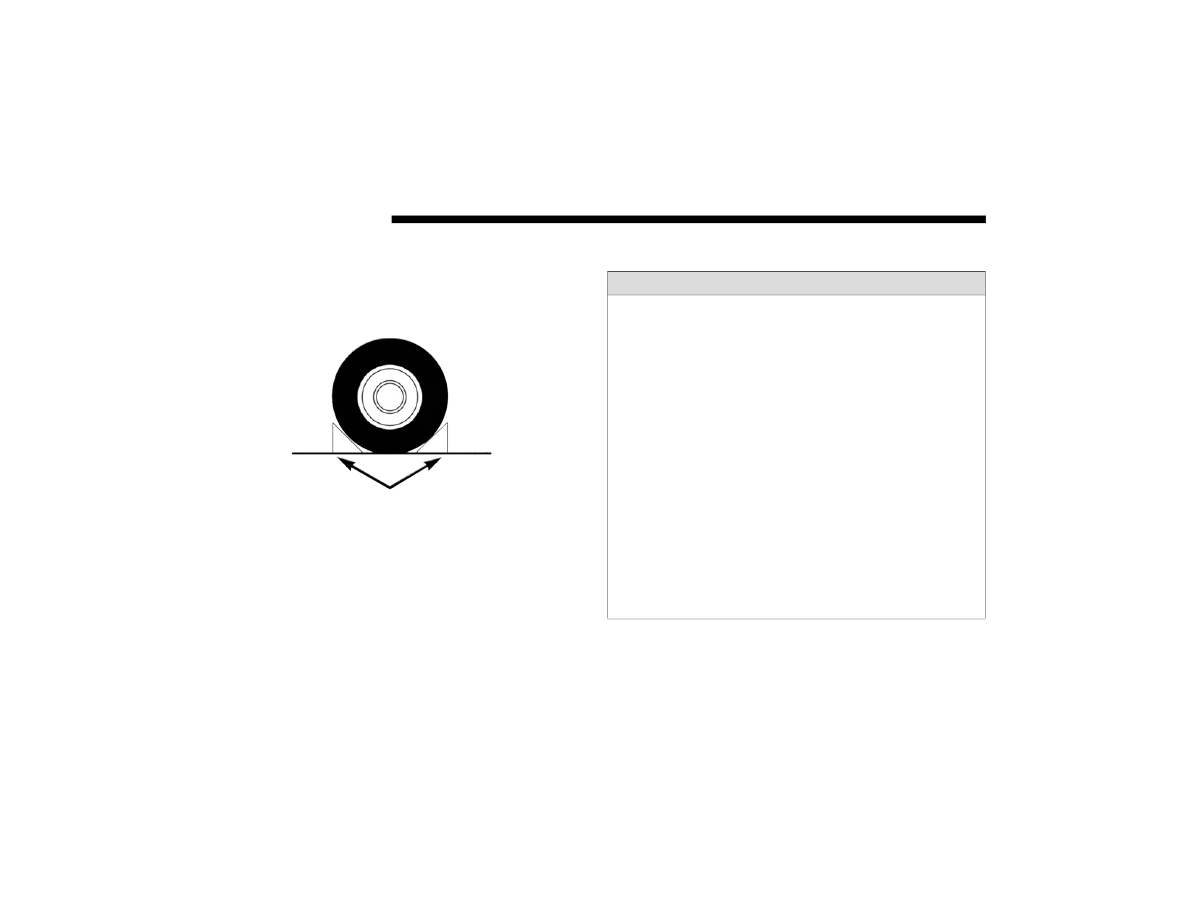

Wheel Blocked

NOTE:

Passengers  should  not  remain  in  the  vehicle  when  the

vehicle is being lifted or raised.

Jacking Instructions

WARNING!

Carefully  follow  these  tire  changing  warnings  to  help

prevent personal injury or damage to your vehicle:
• Always  park  on  a  firm,  level  surface  as  far  from  the

edge  of  the  roadway  as  possible  before  raising  the

vehicle.

• Turn on the Hazard Warning flasher.
• Chock the wheel diagonally opposite the wheel to be

raised.

• Apply the parking brake firmly and set an automatic

transmission  in  PARK;  a  manual  transmission  in

REVERSE.

• Never start or run the engine with the vehicle on a jack.
• Do not let anyone sit in the vehicle when it is on a jack.
• Do not get under the vehicle when it is on a jack. If you

need to get under a raised vehicle, take it to a service

center where it can be raised on a lift.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IN CASE OF EMERGENCY

219

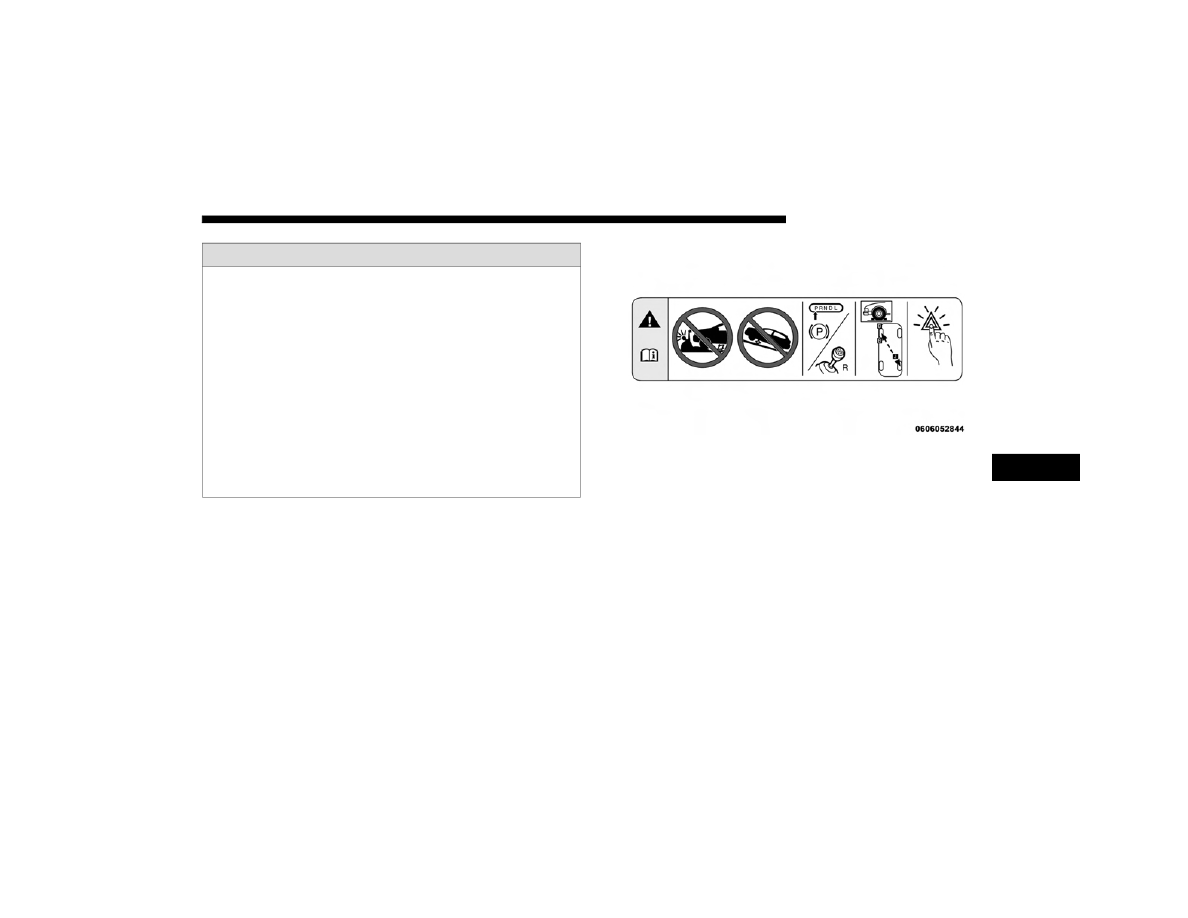

Jack Warning Label

• Only  use  the  jack  in  the  positions  indicated  and  for

lifting this vehicle during a tire change.

• If working on or near a roadway, be extremely careful

of motor traffic.

• To assure that spare tires, flat or inflated, are securely

stowed,  spares  must  be  stowed  with  the  valve  stem

facing the ground.

• The  stowed  spare  tire  should  always  be  checked  for

security by pushing on it with your hand, at the loca

-

tion  under  the  rear  bumper,  behind  the  vehicle.  The

spare tire should not move when fully secured by the

winch under the vehicle.

WARNING!

 (Continued)

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

220 IN CASE OF EMERGENCY

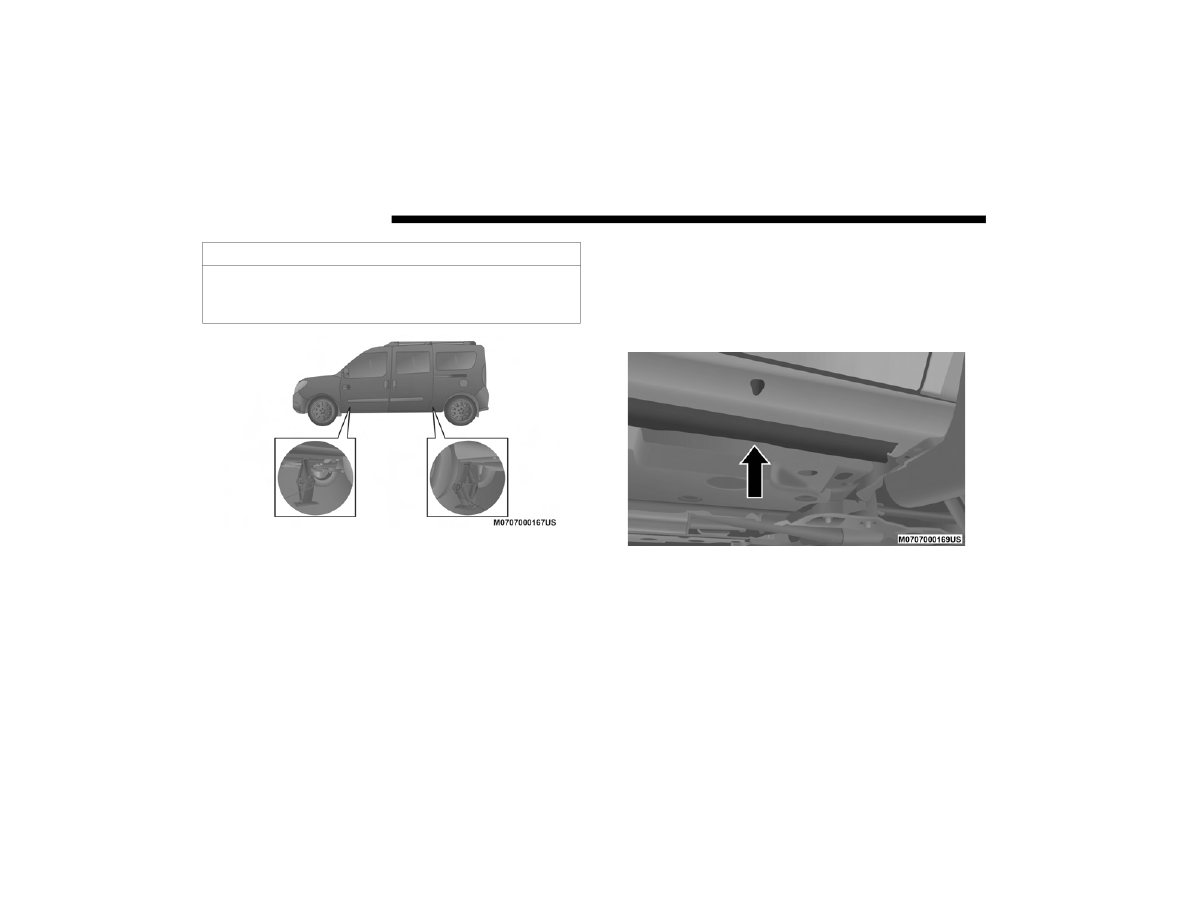

Jacking Locations

1. Loosen (but do not remove) the wheel lug bolts with the

wrench handle by turning them to the left one turn while

the wheel is still on the ground.

2. There are two jack engagement locations on each side of

the vehicle body.

NOTE:

Place the jack underneath the jack engagement location that

is closest to the flat tire.

Front Lifting Point

CAUTION!

Do  not  attempt  to  raise  the  vehicle  by  jacking  on

locations  other  than  those  indicated  in  the  Jacking

Instructions for this vehicle.

-------------------------------------------------------------------------------------------------------------------------------------------------------------
