IN CASE OF EMERGENCY

221

Front Jacking Location

Rear Lifting Point

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

222 IN CASE OF EMERGENCY

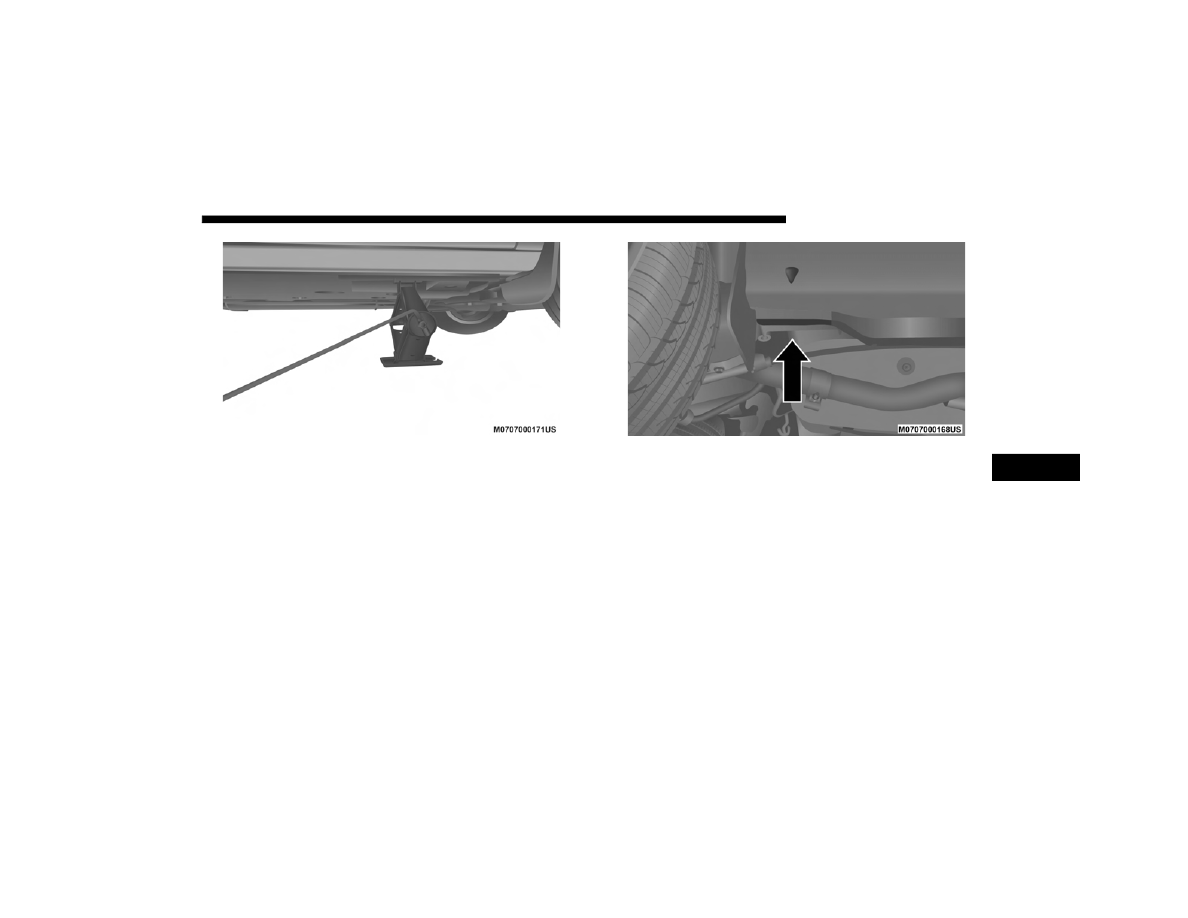

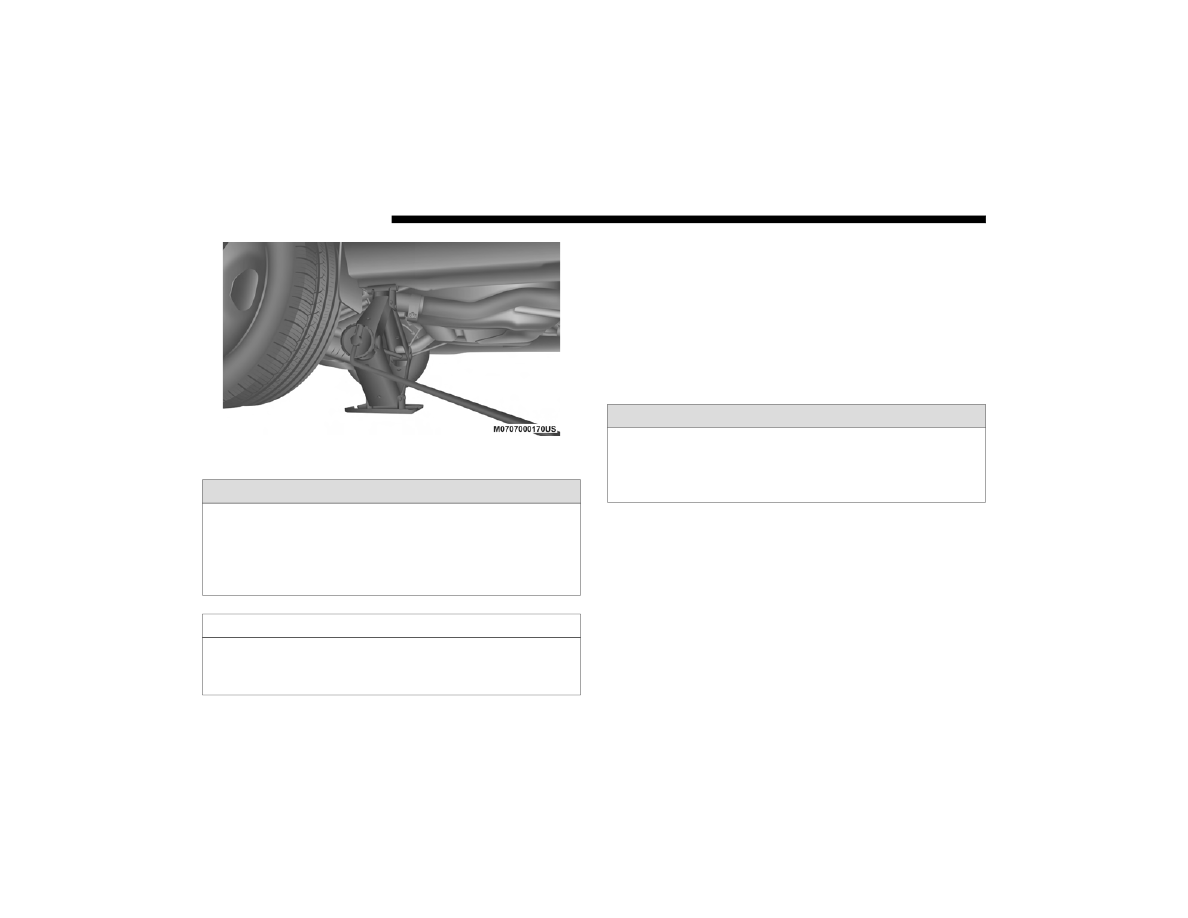

Rear Jacking Location

3. Turn the handle on the jack screw to the right until the

jack head is properly engaged in the described location.

Do not raise the vehicle until you are sure the jack is

securely engaged.

4. Raise the vehicle by turning the jack screw to the right

until the tire just clears the surface and enough clearance

is  obtained  to  install  the  spare  tire.  Minimum  tire  lift

provides maximum stability.

5. Remove  the  wheel  lug  bolts.  For  vehicles  with  wheel

covers, remove the cover from the wheel by hand. Do not

pry the wheel cover off. Then pull the wheel off the hub.

6. Install the spare tire. Lightly tighten the wheel lug bolts

using the bolt install wrench.

WARNING!

Being under a jacked-up vehicle is dangerous. The vehicle

could  slip  off  the  jack  and  fall  on  you.  You  could  be

crushed. Never get any part of your body under a vehicle

that is on a jack. If you need to get under a raised vehicle,

take it to a service center where it can be raised on a lift.

CAUTION!

Do  not  attempt  to  raise  the  vehicle  by  jacking  on

locations  other  than  those  indicated  in  the  Jacking

Instructions for this vehicle.

WARNING!

Raising the vehicle higher than necessary can make the

vehicle  less  stable.  It  could  slip  off  the  jack  and  hurt

someone  near  it.  Raise  the  vehicle  only  enough  to

remove the tire.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IN CASE OF EMERGENCY

223

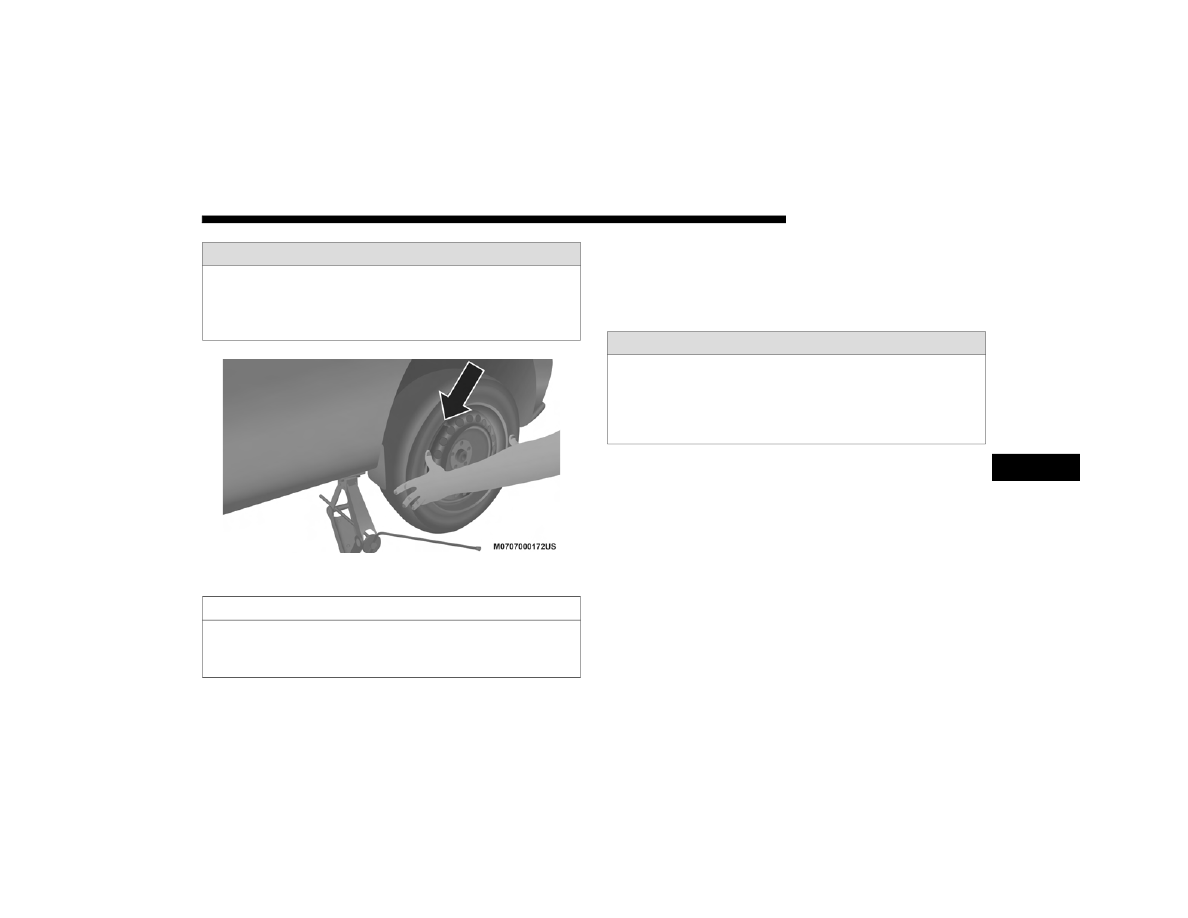

Mounting Spare Tire

7. Lower the vehicle by turning the jack screw to the left.

Refer to “Torque Specifications” in “Technical Specifica

-

tions” for proper wheel lug bolt torque.

8. Lower the jack to its fully-closed position.

9. Stow  the  cable  and  wheel  spacer  before  driving  the

vehicle.  Refer  to  “Vehicles  With  Alloy  Wheels”  in  this

section for instructions on stowing alloy wheels.

10. Stow the jack and tools under the driver’s seat.
11. Check the spare tire pressure as soon as possible. Correct

the tire pressure, as required.

12. When you place the spare tire back on the winch or if you

carry the tire in need of repair on the winch, always check

that the tire is properly secured under the vehicle by pushing

on the stowed tire under the rear bumper at the back of the

vehicle. If the tire has motion when pushed, use the tools to

re-tighten the winch until a loud click is heard.

WARNING!

To avoid the risk of forcing the vehicle off the jack, do

not  fully  tighten  the  wheel  bolts  until  the  vehicle  has

been lowered. Failure to follow this warning may result

in serious injury.

CAUTION!

Be sure to mount the spare tire with the valve stem facing

outward. The vehicle could be damaged if the spare tire

is mounted incorrectly.

WARNING!

A loose tire or jack thrown forward in a collision or hard

stop  could  endanger  the  occupants  of  the  vehicle.

Always  stow  the  jack  parts  and  the  spare  tire  in  the

places provided. Have the deflated (flat) tire repaired or

replaced immediately.

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

224 IN CASE OF EMERGENCY

Vehicles With Alloy Wheels

For stowing a damaged tire on vehicles with alloy wheels,

remove the adapter bracket and bolts from the storage bag in

the glove compartment and follow the steps below:
1. Take the adapter and fit the plastic spacer between the

spring and the flange of the bracket (The adapter bracket

is sold separately through the dealer).

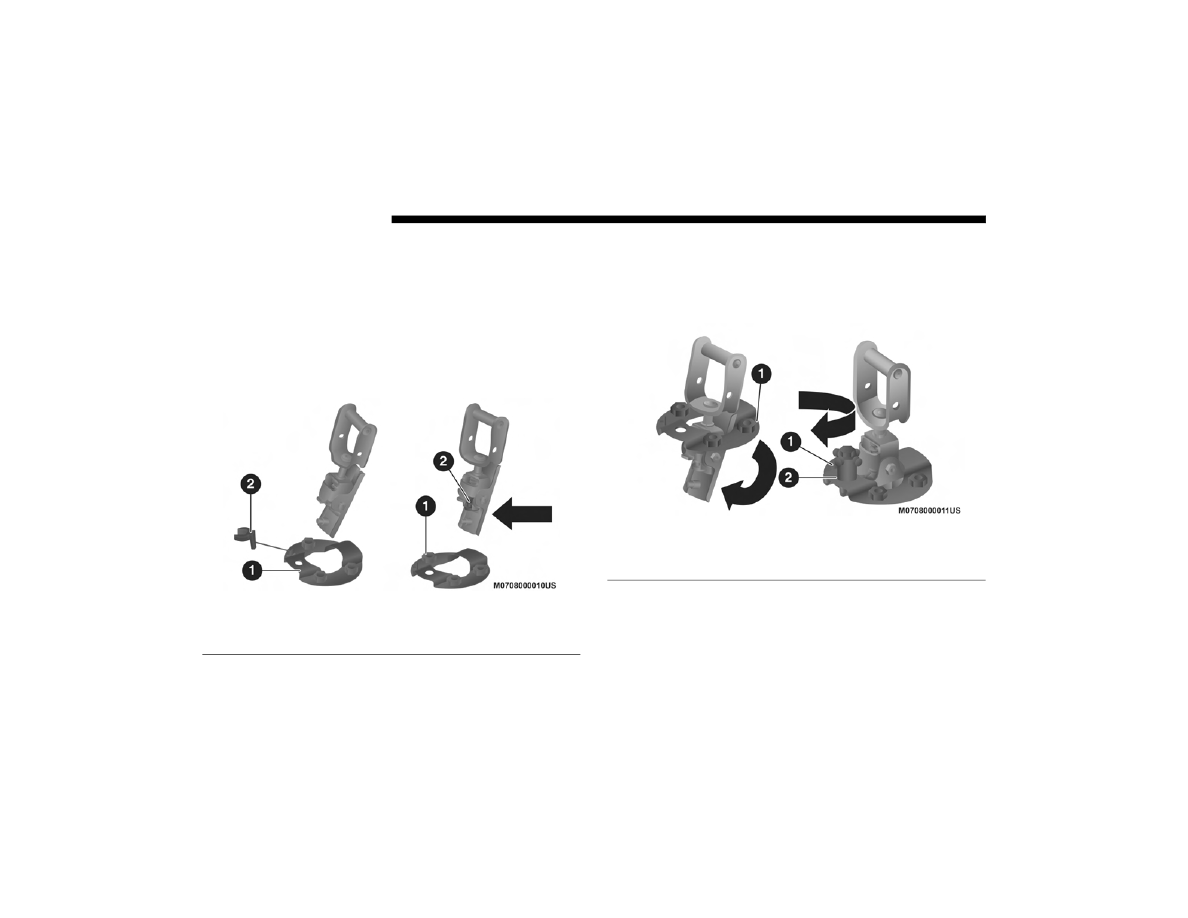

Adapter/Spacer

2. The plastic fin must be directed downwards and perfectly

coincide with  the  flange cut  part; fit  the bracket  in  the

adapter, fold the bracket up and secure it to the adapter

with the fastening knob.

Adapter/Bracket

1 — Adapter

2 — Plastic Spacer

1 — Adapter

2 — Fastening Knob

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IN CASE OF EMERGENCY

225

3. Position the tire vertically and lay the mounted adapter

on  the  inner  part  of  the  rim,  using  the  supplied  bolts

fasten  the  wheel  to  the  adapter  using  the  bolt  install

wrench.

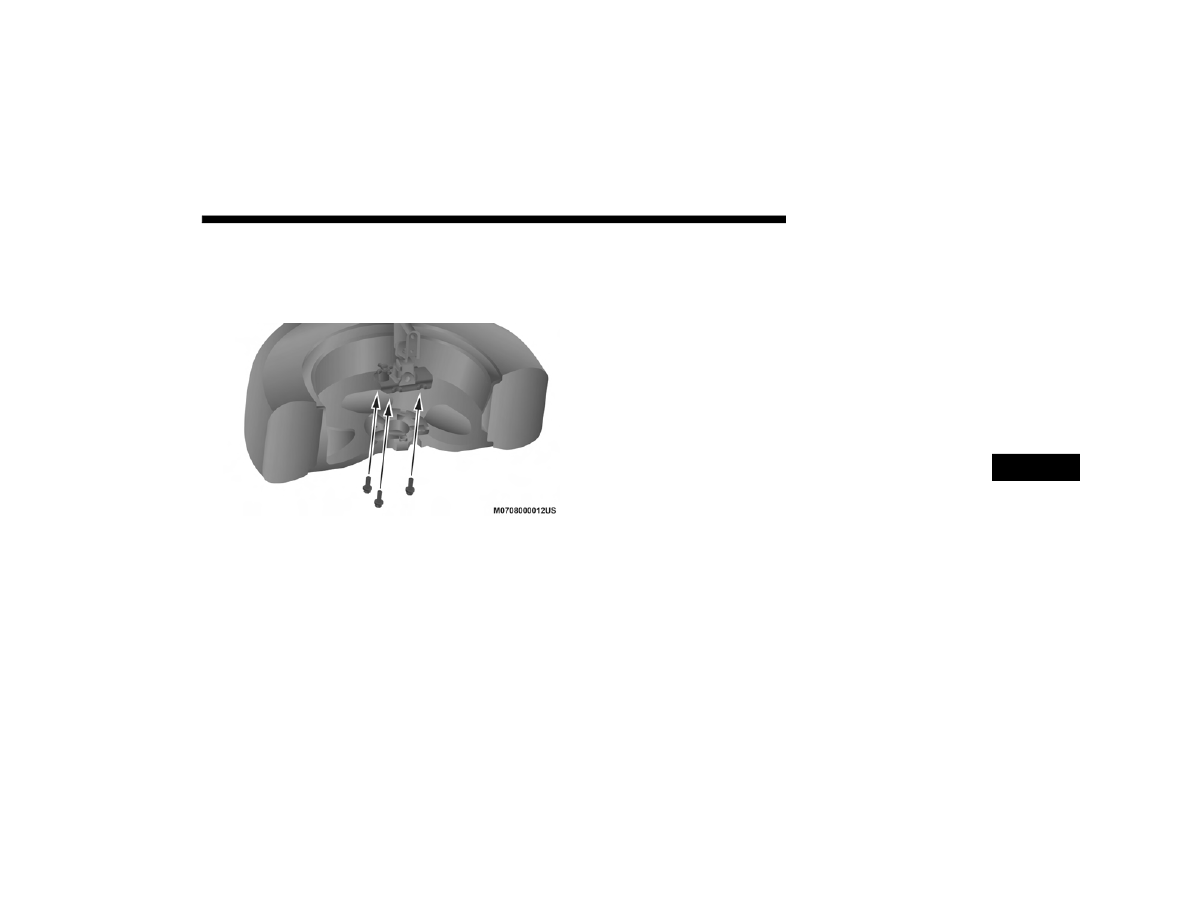

Alloy Wheel Mounting

4. Tighten the bolts with the wrench handle.

5. Rotate the winch mechanism clockwise until the wheel is

properly stowed under the vehicle and until the wench

makes three audible noises.

6. Reach underneath and shake tire by hand to confirm that

it is secure. The tire should not move. If the tire is still

loose  and/or  three  audible  noises  are  not  heard,  place

and  secure  damaged  wheel  into  the  vehicle  and  seek

dealer assistance for the winch mechanism.

This is for temporary use only.

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

226 IN CASE OF EMERGENCY

Vehicles Equipped With Wheel Covers

1. Mount the road tire on the axle.
2. To  ease  the  installation  process  for  steel  wheels  with

wheel covers, install two wheel bolts on the wheel. Install

the wheel bolts with the threaded end of the bolt toward

the wheel. Lightly tighten the wheel bolts.

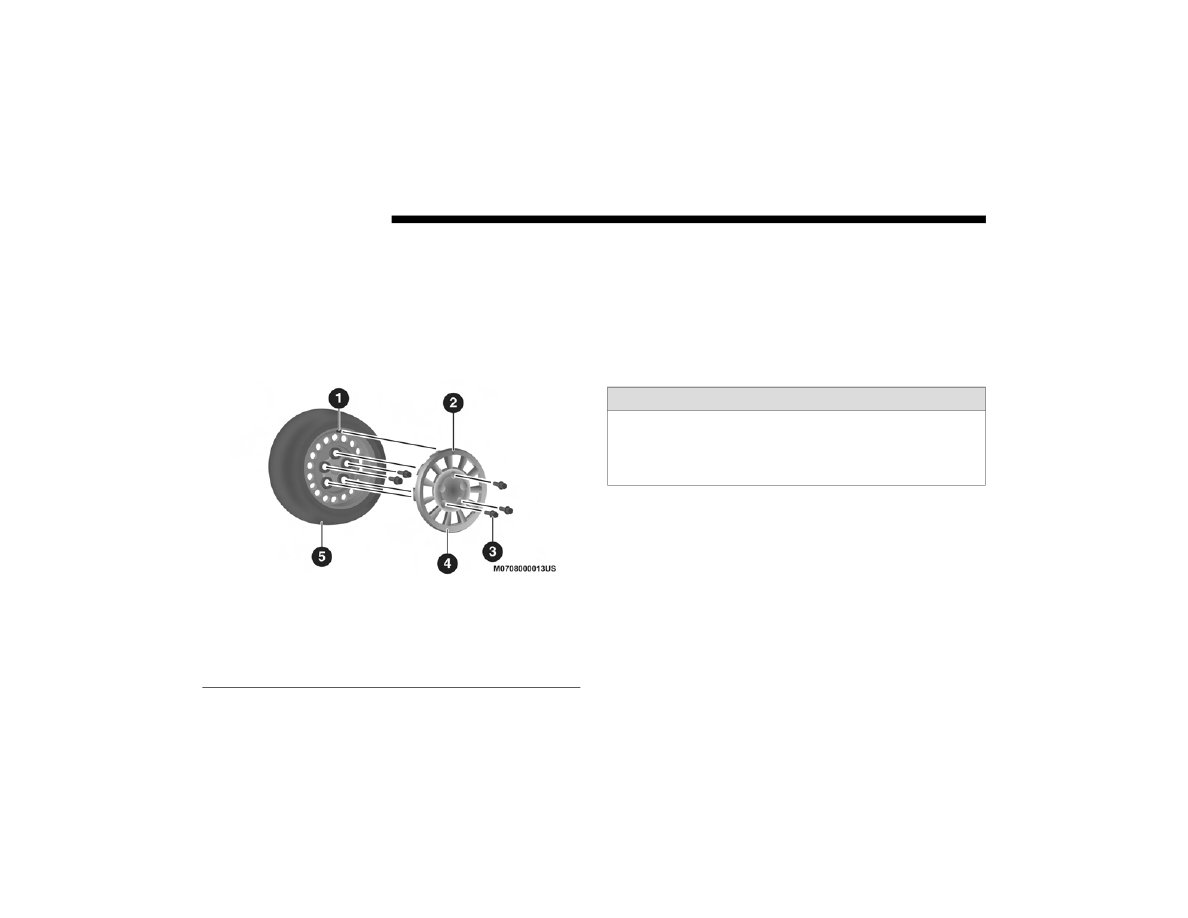

Tire And Wheel Cover Or Center Cap

3. Align the valve notch in the wheel cover with the valve

stem on the wheel. Install the cover by hand, snapping the

cover over the two wheel bolts. Do not use a hammer or

excessive force to install the cover.

4. Install the remaining wheel bolts with the threaded end of

the  wheel  bolt  toward  the  wheel.  Lightly  tighten  the

wheel bolts.

5. Lower  the  vehicle  to  the  ground  by  turning  the  jack

handle counterclockwise.

1 — Valve Stem

2 — Valve Notch

3 — Wheel Bolt

4 — Wheel Cover

5 — Road Wheel

WARNING!

To avoid the risk of forcing the vehicle off the jack, do

not  fully  tighten  the  wheel  bolts  until  the  vehicle  has

been lowered. Failure to follow this warning may result

in serious injury.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IN CASE OF EMERGENCY

227

6. Finish  tightening  the  wheel  bolts.  Push  down  on  the

wrench  while  holding  at  the  end  of  the  handle  for

increased  leverage.  Tighten  the  wheel  bolts  in  a  star

pattern until each wheel bolt has been tightened twice.

Refer to “Torque Specifications” in “Technical Specifica

-

tions” for correct wheel bolt torque.

7. After 25 miles (40 km) check the wheel bolt torque with a

torque wrench to ensure that all wheel bolts are properly

seated against the wheel.

TIRE SERVICE KIT — IF EQUIPPED

Small punctures up to ¼ inch (6 mm) in the tire tread can be

sealed with Tire Service Kit. Foreign objects (e.g., screws or

nails) should not be removed from the tire. Tire Service Kit

can be used in outside temperatures down to approximately

-4°F (-20°C).
This kit will provide a temporary tire seal, allowing you to

drive your vehicle up to 100 miles (160 km) with a maximum

speed of 50 mph (80 km/h).

Tire Service Kit Storage

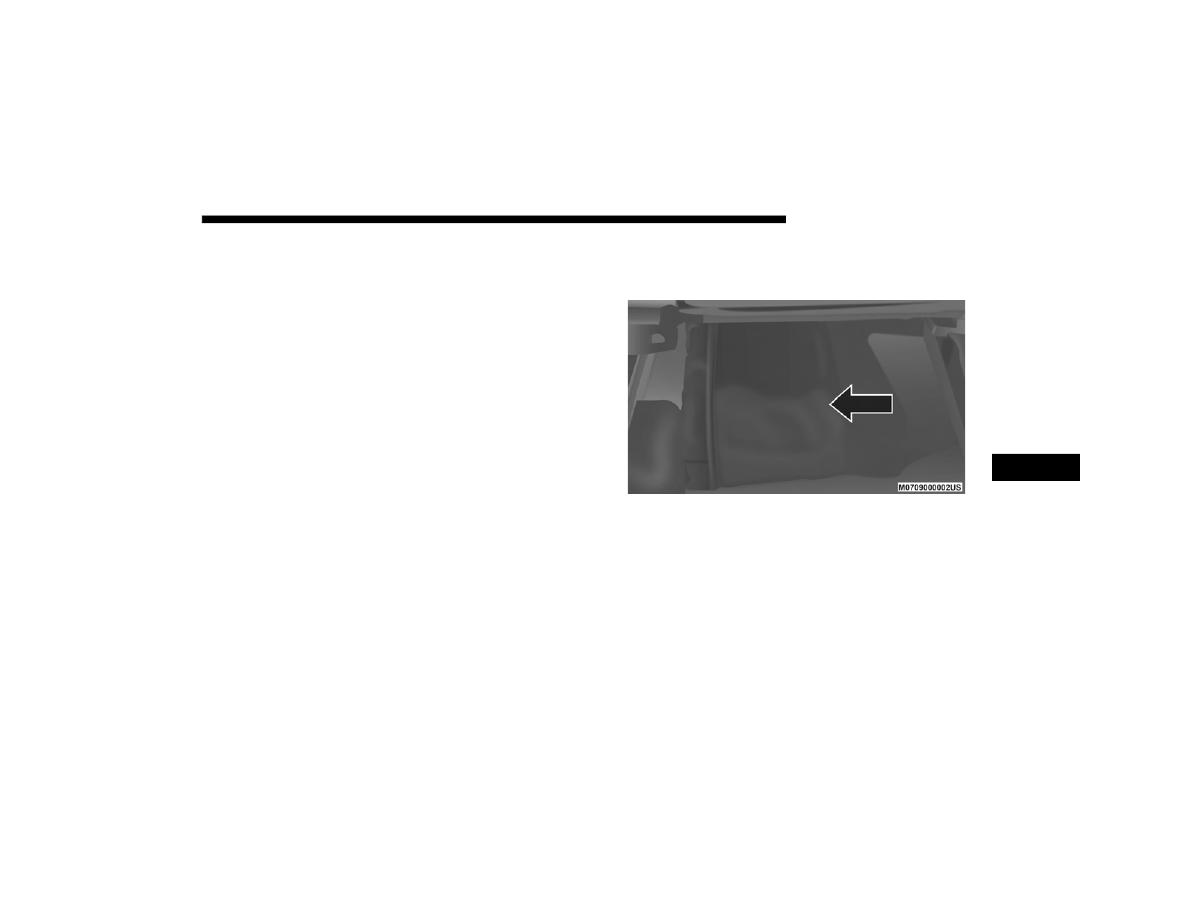

The Tire Service Kit is located under the passenger seat.

Tire Service Kit Storage

Tire Service Kit Usage

If a tire is punctured, you can make a first emergency repair

using the Tire Service Kit located under the passenger seat.
Tire punctures of up to 1/4 inch (6 mm) can be repaired; the

kit can be used in all weather conditions. Do not remove the

foreign object from the punctured tire, i.e., screw or nail.

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

228 IN CASE OF EMERGENCY

(Continued)

Remove the Tire Service Kit from the vehicle, take it out from

the bag and place it near the punctured tire. Screw the clear

flexible filling tube to the tire valve.

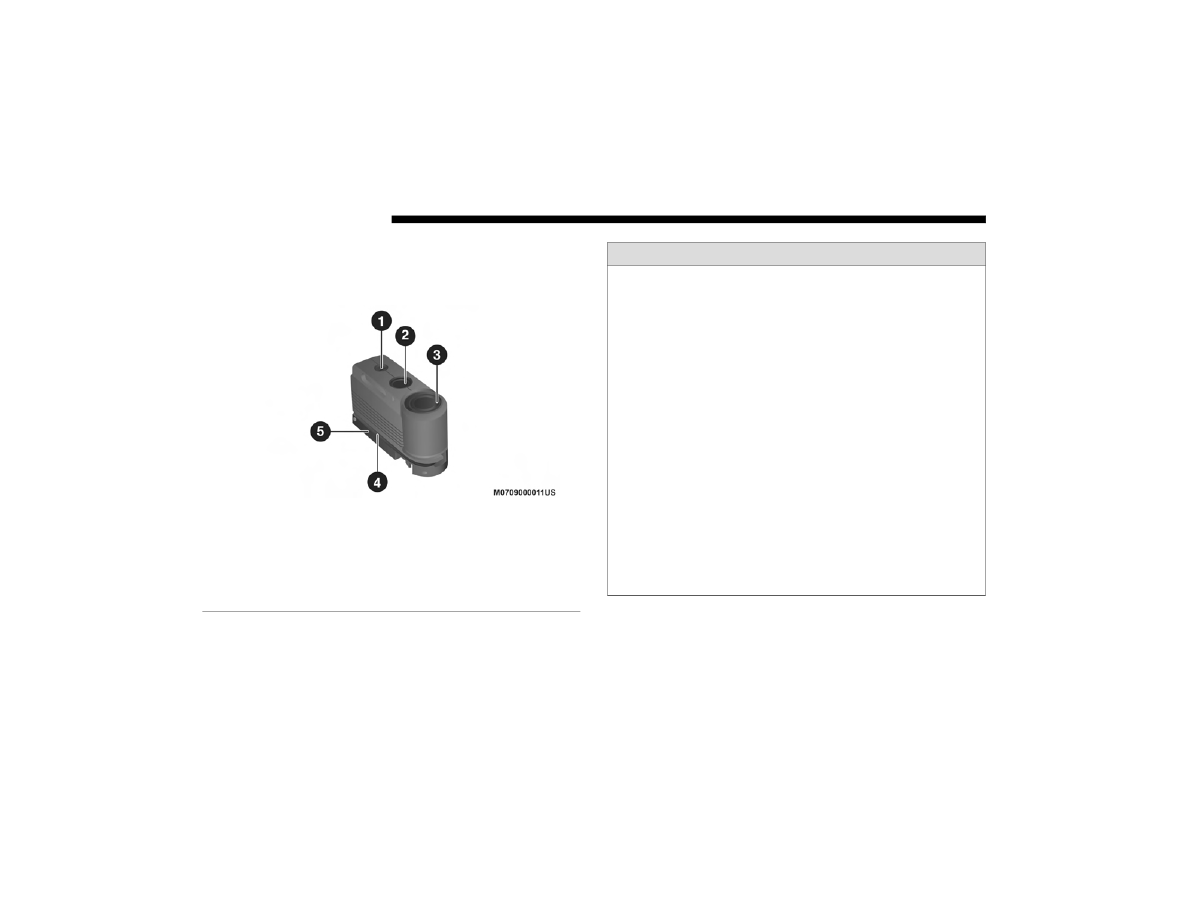

Tire Service Kit Components

1 — Power Button

2 — Pressure Gauge

3 — Sealant Bottle

4 — Sealant Hose (Clear)

5 — Air Pump Hose (Black)

WARNING!

• Do not attempt to seal a tire on the side of the vehicle

closest to traffic. Pull far enough off the road to avoid

the danger of being hit when using the Tire Service Kit.

• Do not use Tire Service Kit or drive the vehicle under

the following circumstances:

• If the puncture in the tire tread is approximately 1/4 inch

(6 mm) or larger.

• If the tire has any sidewall damage.
• If  the  tire  has  any  damage  from  driving  with

extremely low tire pressure.

• If the tire has any damage from driving on a flat tire.
• If the wheel has any damage.
• If you are unsure of the condition of the tire or the

wheel.

• Keep Tire Service Kit away from open flames or heat

source.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IN CASE OF EMERGENCY

229

Insert the power plug into the vehicle power outlet socket.

Start the vehicle engine.
Push the Tire Service Kit power button to the “I” position.

The electric compressor  will  be  turned  on,  sealant  and air

will inflate the tire.
Minimum  26  psi  (1.8  bar)  of  pressure  should  be  reached

within 20 minutes. If the pressure has not been reached, turn

off and remove the Tire Service Kit, drive the vehicle 30 feet

(10 meters)  back  and  forth,  to  better  distribute  the  sealant

inside the tire.
Attach  the  clear  flexible  filling  tube  of  the  compressor

directly to the tire valve and repeat the inflation process.
When the correct pressure has been reached, start driving the

vehicle  to  uniformly  distribute  the  sealant  inside  the  tire.

After  10 minutes,  stop  and  check  the  tire  pressure.  If  the

pressure is below 19 psi (1.3 bar), do not drive the vehicle, as

the  tire  is  too  damaged,  contact  the  nearest  authorized

dealer.

• A loose Tire Service Kit thrown forward in a collision

or  hard  stop  could  endanger  the  occupants  of  the

vehicle. Always stow the Tire Service Kit in the place

provided. Failure to follow these warnings can result in

injuries that are serious or fatal to you, your passengers,

and others around you.

• Take care not to allow the contents of Tire Service Kit

to  come  in  contact  with  hair,  eyes,  or  clothing.  Tire

Service Kit sealant is harmful if inhaled, swallowed, or

absorbed  through  the  skin.  It  causes  skin,  eye,  and

respiratory irritation. Flush immediately with plenty of

water if there is any contact with eyes or skin. Change

clothing as soon as possible, if there is any contact with

clothing.

• Tire Service Kit Sealant solution contains latex. In case

of  an  allergic  reaction  or  rash,  consult  a  physician

immediately. Keep Tire Service Kit out of reach of chil

-

dren.  If  swallowed,  rinse  mouth  immediately  with

plenty  of  water  and  drink  plenty  of  water.  Do  not

induce vomiting! Consult a physician immediately.

WARNING!

 (Continued)

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

230 IN CASE OF EMERGENCY

If the pressure is at 19 psi (1.3 bar) or above repeat the infla

-

tion process to reach the correct tire pressure and continue

driving.
Peel off the warning label from the bottle and place it on the

dashboard as a reminder to the driver that a tire has been

treated with Tire Service Kit.

NOTE:

Replace the sealant canister prior to the expiration date at an

authorized dealer.

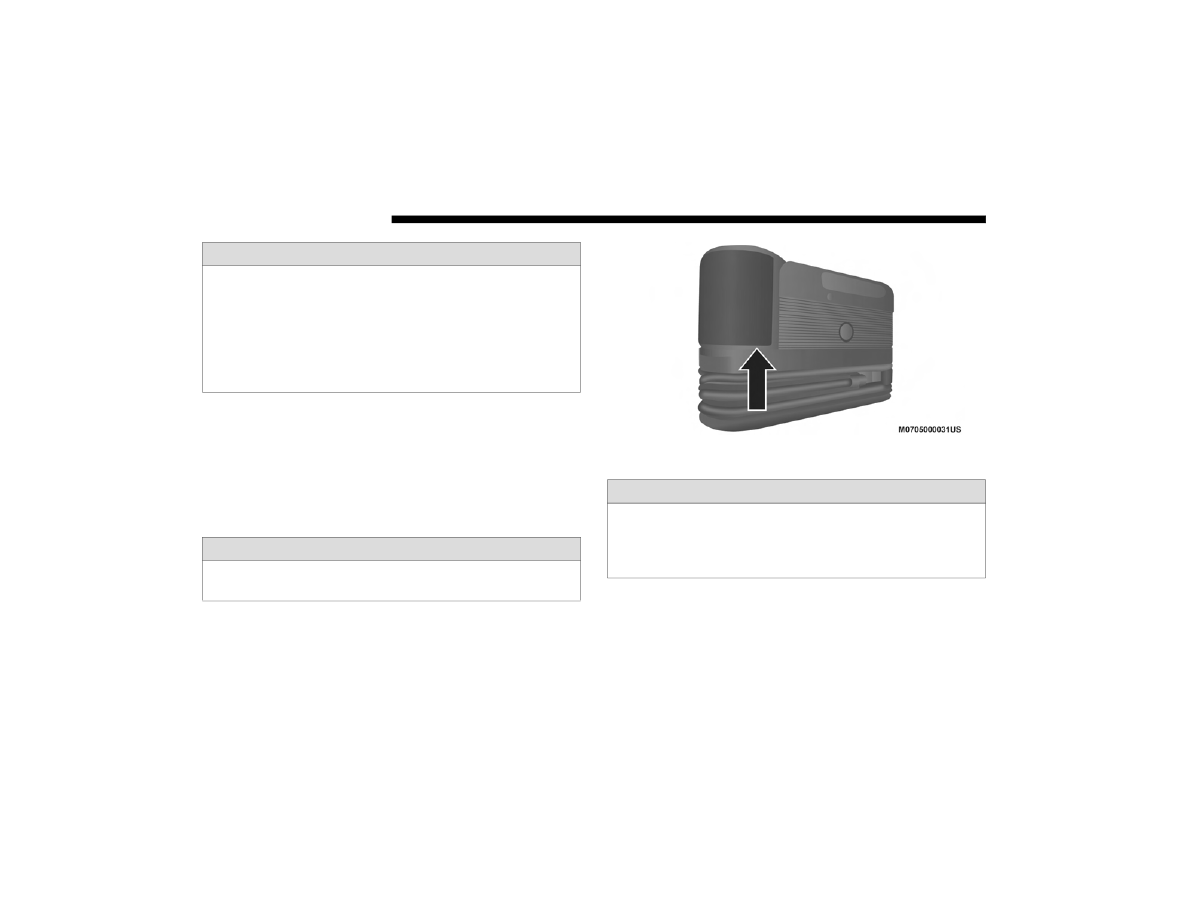

Tire Service Kit Sealant Canister

WARNING!

Tire Service Kit is not a permanent flat tire repair. Have

the  tire  inspected  and  repaired  or  replaced  after  using

Tire  Service  Kit.  Do  not  exceed 50 mph  (80 km/h) until

the  tire  is  repaired  or  replaced.  Failure  to  follow  this

warning can result in injuries that are serious or fatal to

you, your passengers, and others around you. Have the

tire checked as soon as possible at an authorized dealer.

WARNING!

The metal end fitting from Power Plug may get hot after

use, so it should be handled carefully.

WARNING!

Store  the  sealant  canister  in  its  special  compartment,

away  from  sources  of  heat.  Failure  to  follow  this

WARNING  may  result  in  sealant  canister  rupture  and

serious injury or death.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IN CASE OF EMERGENCY

231

JUMP STARTING

If  your  vehicle  has  a  discharged  battery,  it  can  be  jump

started using a set of jumper cables and a battery in another

vehicle  or  by using a  portable  battery  booster pack.  Jump

starting  can  be  dangerous  if  done  improperly,  so  please

follow the procedures in this section carefully.

NOTE:

When  using  a  portable  battery  booster  pack,  follow  the

manufacturer’s operating instructions and precautions.

Preparations For Jump Starting

The  battery  in  your  vehicle  is  located  in  the  front  of  the

engine compartment, behind the left headlight assembly.

NOTE:

The positive battery post is covered with a protective cap.

Lift up on the cap to gain access to the positive battery post.

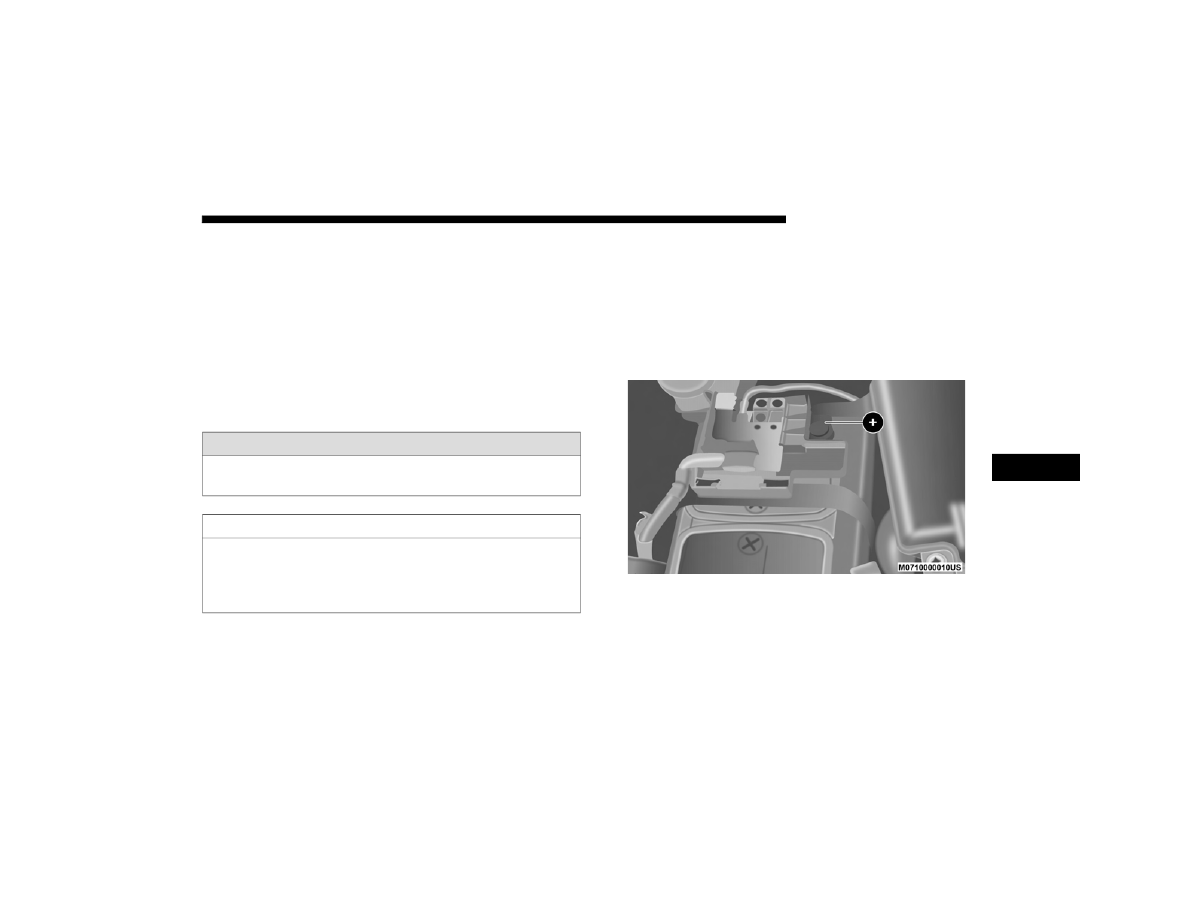

Positive Battery Post Location

WARNING!

Do not attempt jump starting if the battery is frozen. It

could rupture or explode and cause personal injury.

CAUTION!

Do  not  use  a  portable  battery  booster  pack  or  any  other

booster source with a system voltage greater than 12 Volts or

damage to the battery, starter motor, alternator or electrical

system may occur.

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

232 IN CASE OF EMERGENCY

1. Apply  the  parking  brake, shift the  automatic transmis

-

sion into PARK (P) and turn the ignition to STOP.

2. Turn off the heater, radio, and all unnecessary electrical

accessories.

3. If using another vehicle to jump-start the battery, park the

vehicle within the jumper cables reach, apply the parking

brake and make sure the ignition is OFF.

Jump Starting Procedure

WARNING!

• Take care to avoid the radiator cooling fan whenever

the  hood  is  raised.  It  can  start  anytime  the  ignition

switch is ON. You can be injured by moving fan blades.

• Remove any metal jewelry such as rings, watch bands

and bracelets that could make an inadvertent electrical

contact. You could be seriously injured.

• Batteries contain sulfuric acid that can burn your skin

or eyes and generate hydrogen gas which is flammable

and explosive. Keep open flames or sparks away from

the battery.

WARNING!

Do not allow vehicles to touch each other as this could

establish a ground connection and personal injury could

result.

WARNING!

Failure  to  follow  this  jump  starting  procedure  could

result  in  personal  injury  or  property  damage  due  to

battery explosion.

CAUTION!

Failure  to  follow  these  procedures  could  result  in

damage to the charging system of the booster vehicle or

the discharged vehicle.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IN CASE OF EMERGENCY

233

Connecting The Jumper Cables

1. Connect the positive

(+)

 end of the jumper cable to the

positive

(+)

 post of the discharged vehicle.

2. Connect the opposite end of the positive

(+)

 jumper cable

to the positive

(+)

 post of the booster battery.

3. Connect the negative

(-)

 end of the jumper cable to the

negative

(-)

 post of the booster battery.

4. Connect the opposite end of the negative

(-)

 jumper cable

to  a  good  engine  ground  (exposed  metal  part  of  the

discharged vehicle’s engine) away from the battery and

the fuel injection system.

5. Start the engine in the vehicle that has the booster battery,

let  the  engine  idle  a  few  minutes,  and  then  start  the

engine in the vehicle with the discharged battery.

6. Once the engine is started, remove the jumper cables in

the reverse sequence.

Disconnecting The Jumper Cables

1. Disconnect the negative

(-)

 end of the jumper cable from

the  engine  ground  of  the  vehicle  with  the  discharged

battery.

2. Disconnect  the opposite  end of the  negative

(-)

  jumper

cable from the negative

(-)

 post of the booster battery.

3. Disconnect the positive

(+)

 end of the jumper cable from

the positive

(+)

 post of the booster battery.

WARNING!

Do not connect the jumper cable to the negative (-) post

of the discharged battery. The resulting electrical spark

could  cause  the  battery  to  explode  and  could  result  in

personal injury. Only use the specific ground point, do

not use any other exposed metal parts.

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

234 IN CASE OF EMERGENCY

4. Disconnect  the opposite end  of  the positive

(+)

 jumper

cable  from the positive

(+)

 post of the  vehicle with the

discharged battery.

If frequent jump starting is required to start your vehicle you

should have the battery and charging system inspected at an

authorized dealer.

IF YOUR ENGINE OVERHEATS

In  any  of  the  following  situations,  you  can  reduce  the

potential for overheating by taking the appropriate action.
• On the highways — slow down.
• In city traffic — while stopped, place the transmission in

NEUTRAL (N), but do not increase the engine idle speed

while preventing vehicle motion with the brakes.

NOTE:

There are steps that you can take to slow down an impending

overheat condition:
• If your Air Conditioner (A/C) is on, turn it off. The A/C

system adds heat to the engine cooling system and turning

the A/C off can help remove this heat.

• You  can  also turn  the  temperature  control to  maximum

heat, the mode control to floor and the blower control to

high. This allows the heater core to act as a supplement to

the  radiator and  aids  in removing  heat  from  the  engine

cooling system.

CAUTION!

Accessories plugged into the vehicle power outlets draw

power from the vehicle’s battery, even when not in use

(i.e., cellular devices, etc.). Eventually, if plugged in long

enough  without  engine  operation,  the  vehicle’s  battery

will discharge sufficiently to degrade battery life and/or

prevent the engine from starting.

WARNING!

You or others can be badly burned by hot engine coolant

(antifreeze)  or  steam  from  your  radiator.  If  you  see  or

hear steam coming from under the hood, do not open the

hood until the radiator has had time to cool. Never try to

open a cooling system pressure cap when the radiator or

coolant bottle is hot.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IN CASE OF EMERGENCY

235

IGNITION KEY REMOVAL OVERRIDE

This vehicle is equipped with a Key Ignition Park Interlock

which requires the transmission to be in PARK (P) before the

ignition  switch  can  be  turned  to  the  LOCK/OFF  (key

removal) position. To remove the key manually, proceed as

follows:
1. Firmly apply the parking brake.
2. Remove the Allen Key located in the rear cargo area, in

the tool bag (if equipped) or on the left side in the cargo

box.

3. Unlock  the  steering  column,  pull  the  tilt/telescoping

control handle down.

4. Pull the steering wheel outward until it is in the end of the

travel position, then lock the steering column in position,

push the control handle up until fully engaged.

5. Using  the  Allen  Key,  undo  the  lower  steering  column

cover screws, and remove the lower cover.

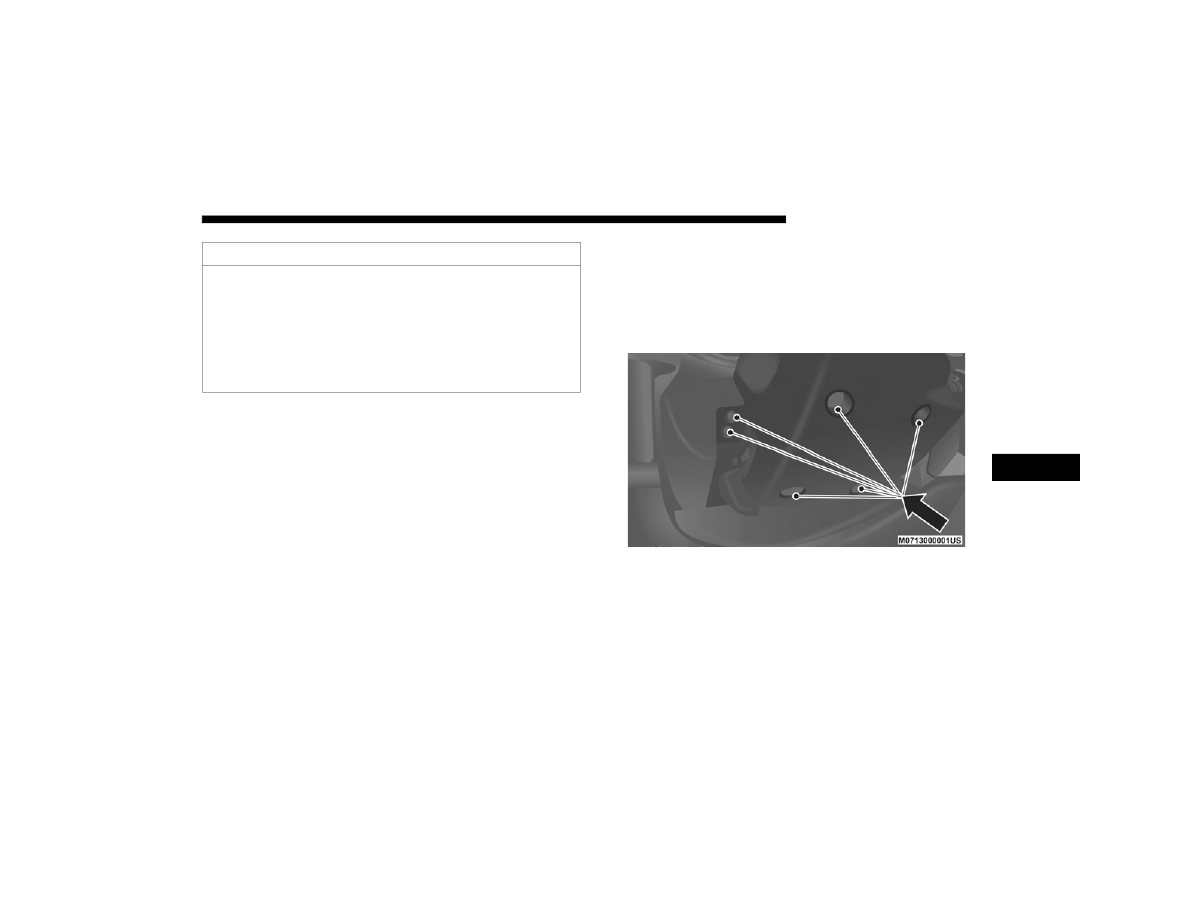

Lower Steering Column Screw Locations

6. Pull the release tab downwards using one hand and with

the other one remove the key, sliding it outwards.

CAUTION!

Driving  with  a  hot  cooling  system  could  damage  your

vehicle.  If  the  temperature  gauge  reads  HOT  (H),  pull

over  and  stop the  vehicle.  Idle the  vehicle with the  air

conditioner turned off until the pointer drops back into

the  normal  range.  If  the  pointer  remains  on  HOT  (H),

and  you  hear  continuous  chimes,  turn  the  engine  off

immediately and call for service.

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

236 IN CASE OF EMERGENCY

Release Tab Location

7. Once the key is removed,  reinstall the  steering column

cover.

GEAR SELECTOR OVERRIDE

If  a  malfunction  occurs  and  the  gear  selector  cannot  be

moved  out  of  the  PARK  (P)  position,  you  can  use  the

following procedure to temporarily move the gear selector:
1. Turn the engine OFF.
2. Firmly apply the parking brake.
3. Using a screwdriver or similar tool, carefully separate the

gear selector boot from the center console.

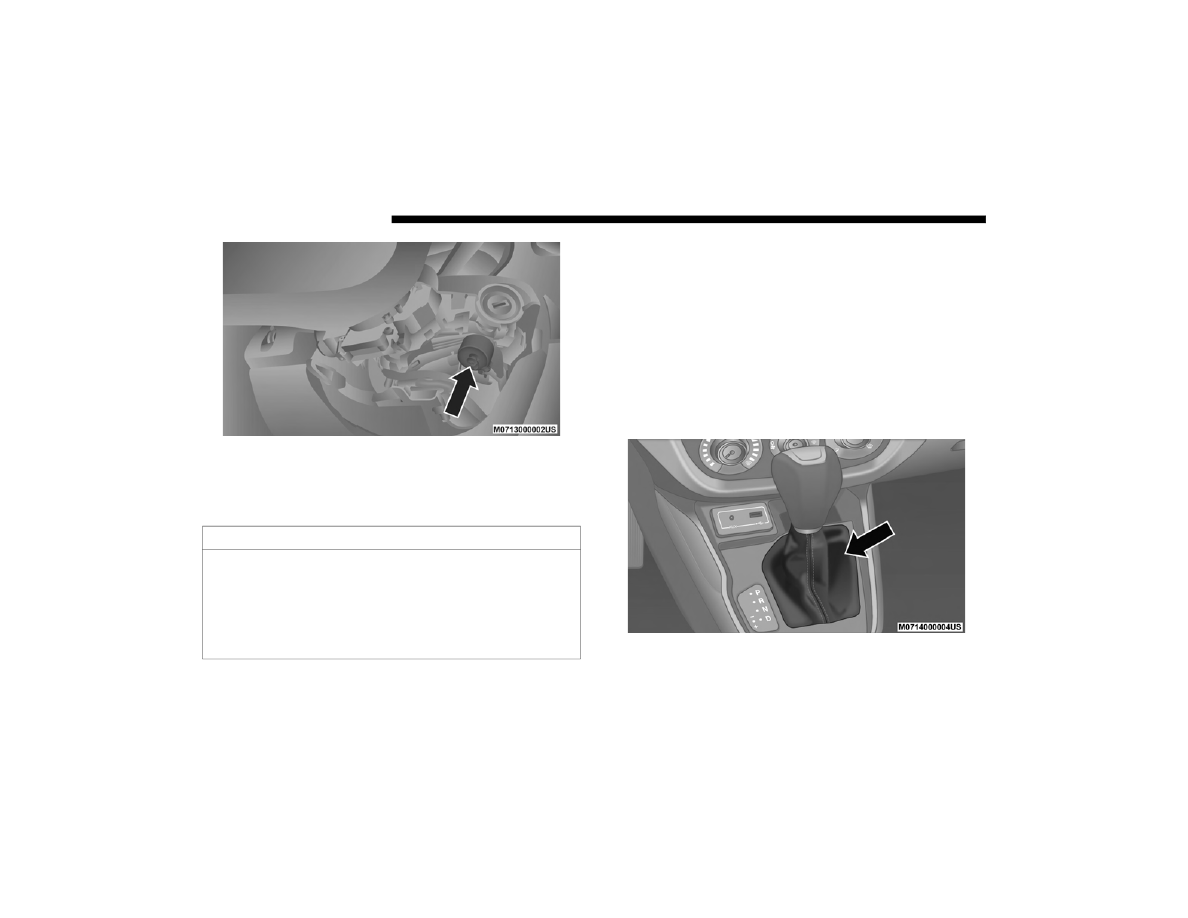

Gear Selector Boot Location

4. Press and maintain firm pressure on the brake pedal.

CAUTION!

It is advisable to contact an authorized dealer to have the

reinstall  procedure  carried  out.  If  you  would  like  to

proceed  in  performing  the  reinstall  procedure  special

attention  must  be  paid  to  the  correct  coupling  of  the

clips. Otherwise damage to the cover or noise might be

heard due to incorrect fastening of the lower cover.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     12      13      14      15     ..
