STARTING AND OPERATING

189

Consider the following items when computing the weight on

the rear axle of the vehicle:
• The tongue weight of the trailer.
• The weight of any other type of cargo or equipment put in

or on your vehicle.

• The weight of the driver and all passengers.

NOTE:

Remember that everything put into or on the trailer adds to

the load on your vehicle. Also, additional factory-installed

options  or  dealer-installed  options  must  be  considered  as

part of the total load on your vehicle. Refer to the “Tire And

Loading Information” placard for the maximum combined

weight of occupants and cargo for your vehicle.

Towing Requirements

To promote proper break-in of your new vehicle drivetrain

components, the following guidelines are recommended.

Perform  the  maintenance  listed  in  “Scheduled  Servicing”.

Refer to “Scheduled Servicing” in “Servicing And Mainte

-

nance” for the proper maintenance intervals. When towing a

trailer, never exceed the GAWR or GCWR ratings.

CAUTION!

Always load a trailer with 60% of the weight in the front

of  the  trailer.  This  places  10%  of  the  GTW  on  the  tow

hitch of your vehicle. Loads balanced over the wheels or

heavier in the rear can cause the trailer to sway severely

side to side which will cause loss of control of the vehicle

and trailer. Failure to load trailers heavier in front is the

cause of many trailer collisions.

CAUTION!

• Do  not  tow  a  trailer  at  all  during  the  first  500 miles

(805 km) the new vehicle is driven. The engine, axle or

other parts could be damaged.

• Then, during the first 500 miles (805 km) that a trailer is

towed, do not drive over 50 mph (80 km/h) and do not

make starts at full throttle. This helps the engine and

other parts of the vehicle wear in at the heavier loads.

5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

190 STARTING AND OPERATING

(Continued)

WARNING!

• Make certain that the load is secured in the trailer and

will not shift during travel. When trailering cargo that

is not fully secured, dynamic load shifts can occur that

may be difficult for the driver to control. You could lose

control of your vehicle and have a collision.

• When hauling cargo or towing a trailer, do not overload

your vehicle or trailer. Overloading can cause a loss of

control,  poor  performance  or  damage  to  brakes,  axle,

engine,  transmission,  steering,  suspension,  chassis

structure or tires.

• Safety  chains  must  always  be  used  between  your

vehicle  and  trailer.  Always  connect  the  chains  to  the

hook  retainers  of  the  vehicle  hitch.  Cross  the  chains

under  the  trailer  tongue  and  allow  enough  slack  for

turning corners.

• Vehicles with trailers should not be parked on a grade.

When  parking,  apply  the  parking  brake  on  the  tow

vehicle. Put the tow vehicle transmission in PARK. For

four-wheel drive vehicles, make sure the transfer case

is  not  in  NEUTRAL.  Always,  block  or  "chock"  the

trailer wheels.

• GCWR must not be exceeded.
• Total  weight  must  be  distributed  between  the  tow

vehicle  and  the  trailer  such  that  the  following  four

ratings are not exceeded:

• GVWR
• GTW
• GAWR
• Tongue weight rating for the trailer hitch utilized.

WARNING!

 (Continued)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

STARTING AND OPERATING

191

Towing Requirements — Tires

• Do not attempt to tow a trailer while using a compact spare

tire.

• Do not drive more than 50 mph (80 km/h) when towing

while using a full size spare tire.

• Proper tire inflation pressures are essential to the safe and

satisfactory operation of your vehicle. Refer to “Tires” in

“Servicing  And  Maintenance”  for  proper  tire  inflation

procedures.

• Check the trailer  tires  for proper tire  inflation  pressures

before trailer usage.

• Check for signs of tire wear or visible tire damage before

towing a trailer. Refer to “Tires” in “Servicing And Main

-

tenance” for the proper inspection procedure.

• When replacing tires, refer to “Tires” in “Servicing And

Maintenance” for the proper tire replacement procedures.

Replacing tires with a higher load carrying capacity will

not increase the vehicle's GVWR and GAWR limits.

Towing Requirements — Trailer Brakes

• Do

not

 interconnect the hydraulic brake system or vacuum

system of your vehicle with that of the trailer. This could

cause inadequate braking and possible personal injury.

• An  electronically  actuated  trailer  brake  controller  is

required  when  towing  a  trailer  with  electronically  actu

-

ated  brakes.  When  towing  a  trailer  equipped  with  a

hydraulic surge actuated brake system, an electronic brake

controller is not required.

• Trailer  brakes  are  recommended  for  trailers  over  1,000  lbs

(453 kg) and required for trailers in excess of 2,000 lbs (907 kg).

WARNING!

• Do  not  connect  trailer  brakes  to  your  vehicle's

hydraulic  brake  lines.  It  can  overload  your  brake

system and cause it to fail. You might not have brakes

when you need them and could have an accident.

• Towing  any  trailer  will  increase  your  stopping

distance.  When  towing,  you  should  allow  for  addi

-

tional  space between your vehicle  and the  vehicle  in

front of you. Failure to do so could result in an accident.

5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

192 STARTING AND OPERATING

Towing Requirements — Trailer Lights And Wiring

Whenever  you  pull  a  trailer,  regardless  of  the  trailer  size,

stoplights  and  turn  signals  on  the  trailer  are  required  for

motoring safety.
The Trailer Tow Package may include a four- and seven-pin

wiring harness. Use a factory approved trailer harness and

connector.

NOTE:

Do not cut or splice wiring into the vehicle’s wiring harness.
The electrical connections are all complete to the vehicle but

you must mate the harness to a trailer connector. Refer to the

following illustrations.

NOTE:

• Disconnect  trailer  wiring  connector  from  the  vehicle

before launching a boat (or any other device plugged into

vehicle’s electrical connect) into water.

• Be sure to reconnect once clear from water area.

Four-Pin Connector

CAUTION!

If the trailer weighs more than 1,000 lbs (453 kg) loaded,

it  should  have  its  own  brakes  and  they  should  be  of

adequate  capacity.  Failure  to  do  this  could  lead  to

accelerated brake lining wear, higher brake pedal effort,

and longer stopping distances.

1 — Female Pins

2 — Male Pin

3 — Ground

4 — Park

5 — Left Stop/Turn

6 — Right Stop/Turn

-------------------------------------------------------------------------------------------------------------------------------------------------------------

STARTING AND OPERATING

193

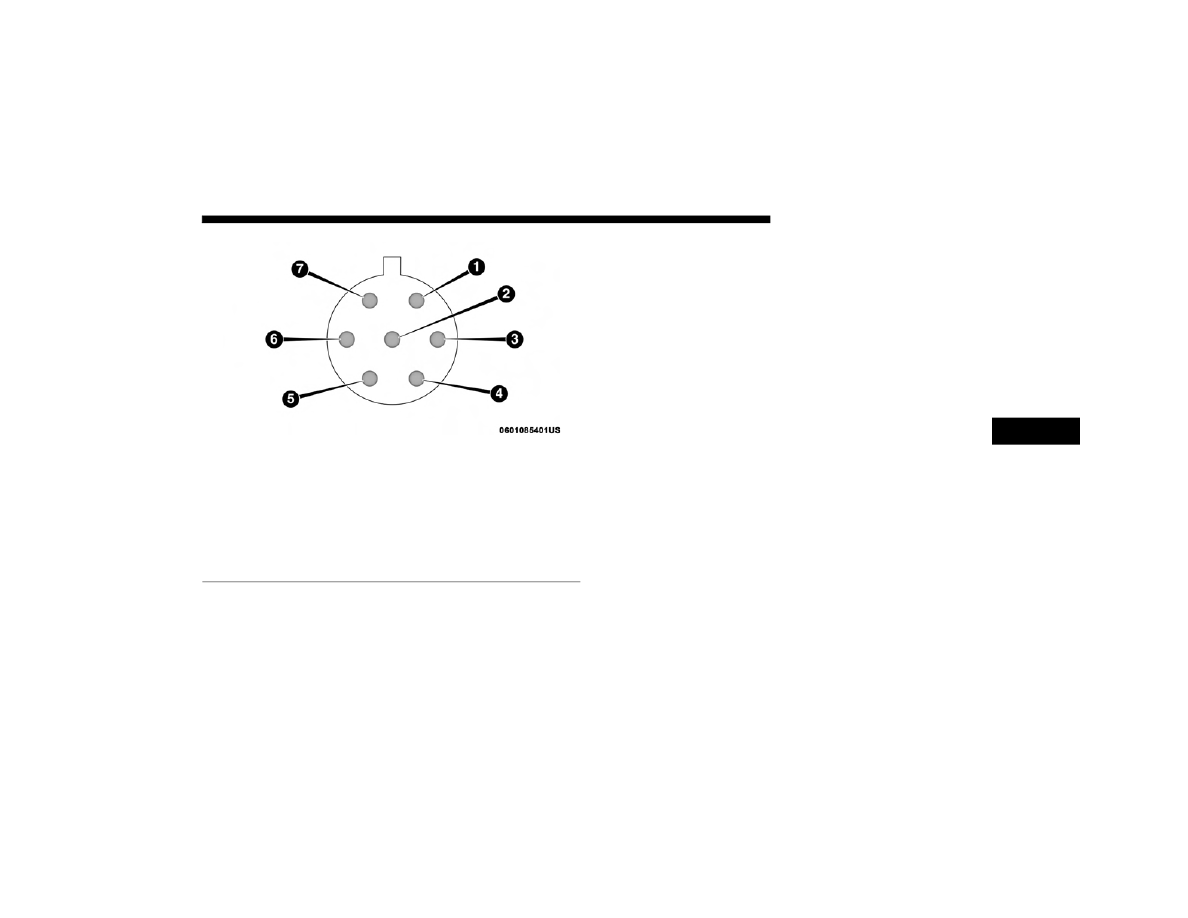

Seven-Pin Connector

Towing Tips

Before setting out on a trip, practice turning, stopping, and

backing up the trailer in an area located away from heavy

traffic.

Automatic Transmission

The DRIVE range can be selected when towing. The trans

-

mission controls include a drive strategy to avoid frequent

shifting  when  towing.  However,  if  frequent  shifting  does

occur while in DRIVE, use the Electronic Range Select (ERS)

shift control to select a lower gear range.

NOTE:

Using a lower gear range while operating the vehicle under

heavy  loading  conditions  will  improve  performance  and

extend transmission life by reducing excessive shifting and

heat  build  up.  This  action  will  also  provide  better  engine

braking.

1 — Battery

2 — Backup Lamps

3 — Right Stop/Turn

4 — Electric Brakes

5 — Ground

6 — Left Stop/Turn

7 — Running Lamps

5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

194 STARTING AND OPERATING

Electronic Range Select (ERS)

• When using the ERS shift control, select the highest gear

that allows for adequate performance and avoids frequent

downshifts. For example, choose “5” if the desired speed

can be maintained. Choose “4” or “3” if needed to main

-

tain the desired speed.

• To  prevent  excess  heat  generation,  avoid  continuous

driving at high RPM. Reduce vehicle speed as necessary to

avoid extended driving at high RPM. Return to a higher

gear range or vehicle speed when grade and road condi

-

tions allow.

Speed Control — If Equipped

• Do not use on hilly terrain or with heavy loads.
• When using  the  Speed  Control, if you experience speed

drops greater than 10 mph (16 km/h), disengage until you

can get back to cruising speed.

• Use Speed Control in flat terrain and with light loads to

maximize fuel efficiency.

Cooling System

To  reduce  potential  for  engine  and  transmission  over

-

heating, take the following actions:

City Driving

• In city traffic — while stopped, place the transmission in

NEUTRAL, but do not increase engine idle speed.

Highway Driving

• Reduce speed.
• Temporarily turn off air conditioning.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

STARTING AND OPERATING

195

RECREATIONAL TOWING (BEHIND MOTORHOME, ETC.)

Towing This Vehicle Behind Another Vehicle

NOTE:

When  towing your  vehicle,  always follow applicable  state

and provincial laws. Contact state and provincial Highway

Safety offices for additional details.

Recreational Towing — Automatic Transmission

Recreational towing is allowed

ONLY

 if the front wheels are

OFF

  the  ground.  This  may  be  accomplished  using  a  tow

dolly or vehicle trailer. If using a tow dolly, follow this proce

-

dure:
1. Properly secure the dolly to the tow vehicle, following the

dolly manufacturer's instructions.

2. Drive the front wheels onto the tow dolly.

3. Firmly apply the parking brake. Place the transmission in

PARK.

4. Properly secure the front wheels to the dolly, following

the dolly manufacturer's instructions.

5. Release the parking brake.

Towing Condition

Wheels OFF The Ground

Automatic Transmission

Flat Tow

NONE

NOT ALLOWED

Dolly Tow

Front

OK

Rear

NOT ALLOWED

On Trailer

ALL

OK

CAUTION!

• DO NOT flat tow this vehicle. Damage to the drivetrain

will result. If this vehicle requires towing, make sure

the drive wheels are OFF the ground.

• Towing this vehicle in violation of the above require

-

ments can cause severe transmission damage. Damage

from improper towing is not  covered under the  New

Vehicle Limited Warranty.

5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

196 STARTING AND OPERATING

DRIVING TIPS

Driving On Slippery Surfaces

Acceleration

Rapid acceleration on snow covered, wet, or other slippery

surfaces may cause the driving wheels to pull erratically to

the right or left. This phenomenon occurs when there  is a

difference in  the surface  traction under  the front (driving)

wheels.

Traction

When  driving  on  wet  or  slushy  roads,  it  is  possible  for  a

wedge  of  water  to  build  up  between  the  tire  and  road

surface.  This  is  hydroplaning  and  may  cause  partial  or

complete  loss  of  vehicle  control  and  stopping  ability.  To

reduce this possibility, the following precautions should be

observed:
• Slow  down  during  rainstorms  or  when  the  roads  are

slushy.

• Slow down if the road has standing water or puddles.
• Replace the tires when tread wear indicators first become

visible.

• Keep tires properly inflated.
• Maintain sufficient distance between your vehicle and the

vehicle in front of you to avoid a collision in a sudden stop.

WARNING!

Rapid  acceleration  on  slippery  surfaces  is  dangerous.

Unequal traction can cause sudden pulling of the front

wheels.  You  could  lose  control  of  the  vehicle  and

possibly have a collision. Accelerate slowly and carefully

whenever  there is likely  to be poor traction (ice,  snow,

wet, mud, loose sand, etc.).

-------------------------------------------------------------------------------------------------------------------------------------------------------------

STARTING AND OPERATING

197

Driving Through Water

Driving through water more than a few inches/centimeters

deep will require extra caution to ensure safety and prevent

damage to your vehicle.

Flowing/Rising Water

Shallow Standing Water

Although your vehicle is capable of driving through shallow

standing water, consider the following Cautions and Warn

-

ings before doing so.

WARNING!

Do not drive on or across a road or path where water is

flowing  and/or  rising  (as  in  storm  run-off).  Flowing

water can wear away the road or path's surface and cause

your  vehicle  to  sink  into  deeper  water.  Furthermore,

flowing and/or rising water can carry your vehicle away

swiftly.  Failure  to  follow  this  warning  may  result  in

injuries that are serious or fatal to you, your passengers,

and others around you.

WARNING!

• Driving through  standing  water limits your vehicle’s

traction  capabilities.  Do  not  exceed  5 mph  (8 km/h)

when driving through standing water.

• Driving through  standing  water limits your vehicle’s

braking  capabilities,  which  increases  stopping

distances.  Therefore,  after  driving  through  standing

water, drive slowly and lightly press on the brake pedal

several times to dry the brakes.

• Failure to follow these warnings may result in injuries

that  are serious  or  fatal  to  you,  your  passengers,  and

others around you.

5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

198 STARTING AND OPERATING

(Continued)

CAUTION!

• Always check the depth of the standing water before

driving through it. Never drive through standing water

that is deeper than the bottom of the tire rims mounted

on the vehicle.

• Determine the condition of the road or the path that is

under water and if there are any obstacles in the way

before driving through the standing water.

• Do not  exceed 5 mph  (8 km/h) when  driving through

standing water. This will minimize wave effects.

• Driving through standing water may cause damage to

your vehicle’s drivetrain components. Always inspect

your vehicle’s fluids (i.e., engine oil, transmission, axle,

etc.) for signs of contamination (i.e., fluid that is milky

or foamy in appearance) after driving through standing

water.  Do  not  continue  to  operate  the  vehicle  if  any

fluid  appears  contaminated,  as  this  may  result  in

further  damage.  Such  damage  is  not  covered  by  the

New Vehicle Limited Warranty.

• Getting water inside your vehicle’s engine can cause it

to  lock  up  and  stall  out,  and  cause  serious  internal

damage to the engine. Such damage is not covered by

the New Vehicle Limited Warranty.

CAUTION!

 (Continued)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

199

IN CASE OF EMERGENCY

HAZARD WARNING FLASHERS

The Hazard Warning flasher switch is located on the instru

-

ment panel below the climate controls.

Push  the  switch  to  turn  on  the  Hazard  Warning

flasher. When the switch is activated, all directional

turn signals will flash on and off to warn oncoming

traffic  of an  emergency.  Push  the switch  a  second  time to

turn off the Hazard Warning flashers.
This is an emergency warning system and it should not be

used when the vehicle is in motion. Use it when your vehicle

is  disabled  and  it  is  creating  a  safety  hazard  for  other

motorists.

When  you  must  leave  the  vehicle  to  seek  assistance,  the

Hazard  Warning  flashers  will  continue  to  operate  even

though the ignition is placed in the OFF position.

NOTE:

With extended use, the Hazard Warning flashers may wear

down your battery.

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

200 IN CASE OF EMERGENCY

BULB REPLACEMENT

Replacement Bulbs

Interior Bulbs

Lamps

Bulb Number

Front Courtesy Lamps

C10W

Rear Courtesy Lamps

C10W

Luggage Lamp

C5W

Exterior Bulbs

Lamps

Bulb Number

Front Low Beam Headlamp

H11

Front High Beam Headlamps

HB3

Front Side Marker Lamps

LED (See an authorized dealer)

Front Parking/Daytime Running Lamps

W21W

Front Turn Signal Lamps

WY21W

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IN CASE OF EMERGENCY

201

Replacing Exterior Bulbs

Headlamps

To change the bulb, proceed as follows:
1. Remove the plastic cap from the back of the headlamp

housing.

2. Rotate the bulb counterclockwise.
3. Remove the bulb and replace as needed.

4. Install the bulb and rotate clockwise to lock in place.
5. Reinstall the plastic cap.

Front Turn Signal Lamps

To change the bulb, proceed as follows:
1. Remove the cap from the back of the outer upper head

-

lamp housing.

2. Rotate the bulb counterclockwise and remove.

Rear Stop Lamp

P21W

Rear Turn Signal Lamps

PY21W

Rear Tail Lamps

P21/5W

Rear Side Marker Lamps

LED (See an authorized dealer)

Center Mount Brake Lamp

W5W

Reverse Light

W16W

Front Fog Lamps

H11

NOTE:

Numbers refer to commercial bulb types that can be purchased from your authorized dealer. If a bulb needs to be replaced

visit an authorized dealer or refer to the applicable Service Manual.

Exterior Bulbs

Lamps

Bulb Number

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

202 IN CASE OF EMERGENCY

3. Install the bulb into socket.
4. Rotate the bulb/socket clockwise into the lamp locking it

in place.

5. Reinstall the plastic cap.

Parking And Daytime Running Lights

To change the bulb, proceed as follows:
1. Remove the cap from the back of the outer lower head

-

lamp housing.

2. Rotate the bulb counterclockwise and remove.
3. Install the bulb into socket, and rotate bulb/socket clock

-

wise into lamp locking it in place.

4. Reinstall the plastic cap.

Front/Rear Side Marker Lamps

To change the bulb, proceed as follows:
The front/rear side marker lamps are LED and not serviced

separately. See an authorized dealer for replacement of these

lights.

Rear Tail, Stop, Backup And Turn Signal Lamps

The rear light clusters contain taillight, brake light, direction

indicator and reverse/rear fog light bulbs. To access the light

clusters, proceed as follows:
1. Open the rear doors.
2. Remove the screws and remove the tail lamp assembly.
3. Remove the screws and separate the backplate from the

lamp housing.

4. Remove  the  tail,  stop,  or  turn  signal  bulbs  by  pushing

them slightly and turning counterclockwise.

5. Remove the backup lamp bulb by pulling straight out.
6. Replace lamps as required and reinstall lamp.
The bulbs are arranged inside the light cluster as follows:

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IN CASE OF EMERGENCY

203

Third Brake Light (Center Mount)

To change the bulb, proceed as follows:
1. For  versions  with  tailgate,  loosen  the  two  fastening

screws and extract the cluster.

2. For  versions  with  swing  doors,  remove  rubber  plugs,

remove retaining tabs and extract the cluster.

3. For versions with high roof and swing doors, remove the

pressure-fit plastic guard and rubber cap using a screw

-

driver, release the retaining tags as shown in the figure

and remove the unit.

4. Remove the appropriate tabs and remove the bulb holder.
5. Remove the snap-fitted bulb and replace it.

License Plate Lights

Proceed as follows to replace the bulbs:
1. Disengage the holding tabs and remove the lens by lifting

to the left.

2. Remove  the  bulbs  by  releasing  them  from  the  side

contacts;  insert  the  new  bulbs  and  make  sure  they  are

correctly clamped between these contacts.

Replacing Interior Bulbs

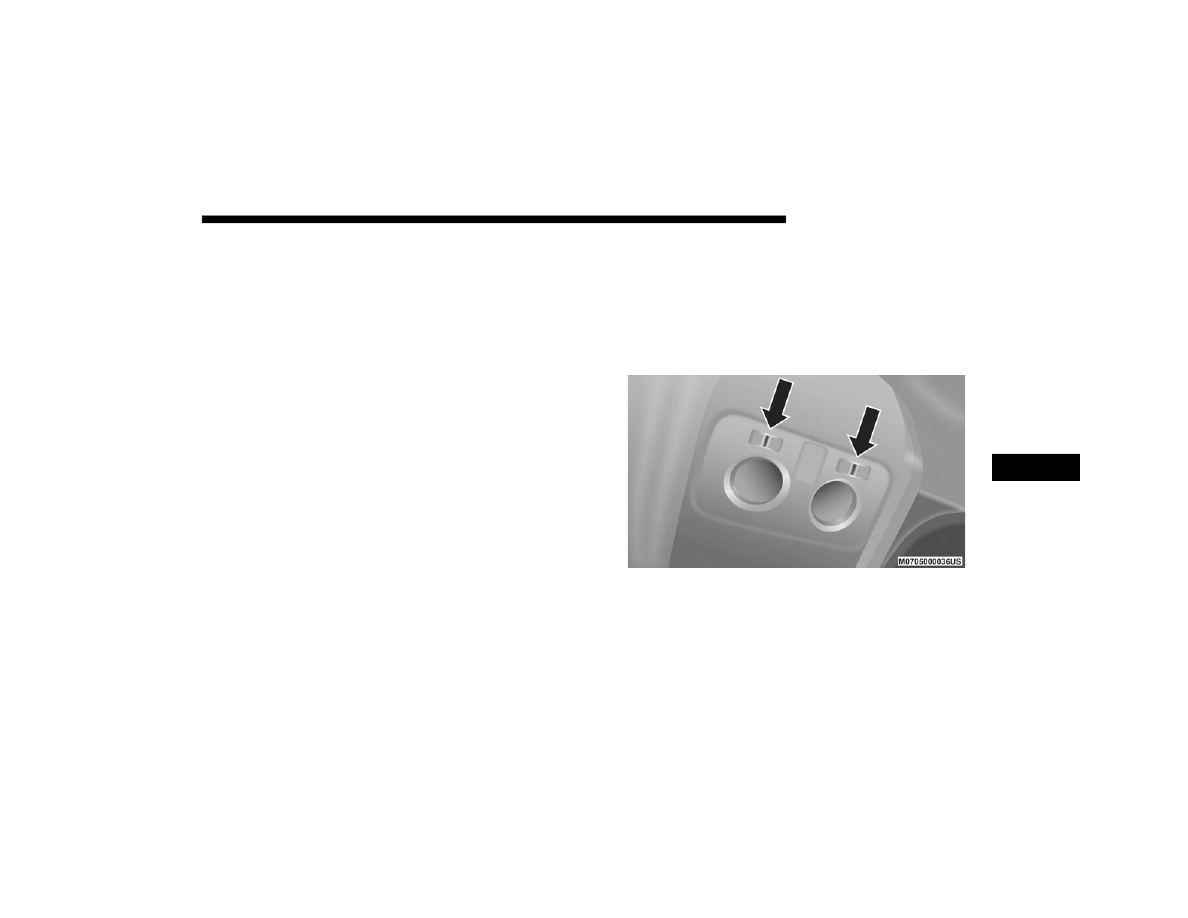

Dome Lamp With Spot Lights

To change the bulbs, proceed as follows:
1. Remove dome lamp by depressing the tabs, using a suit

-

able tool.

Dome Lamp Assembly

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

204 IN CASE OF EMERGENCY

2. Open protective cover.

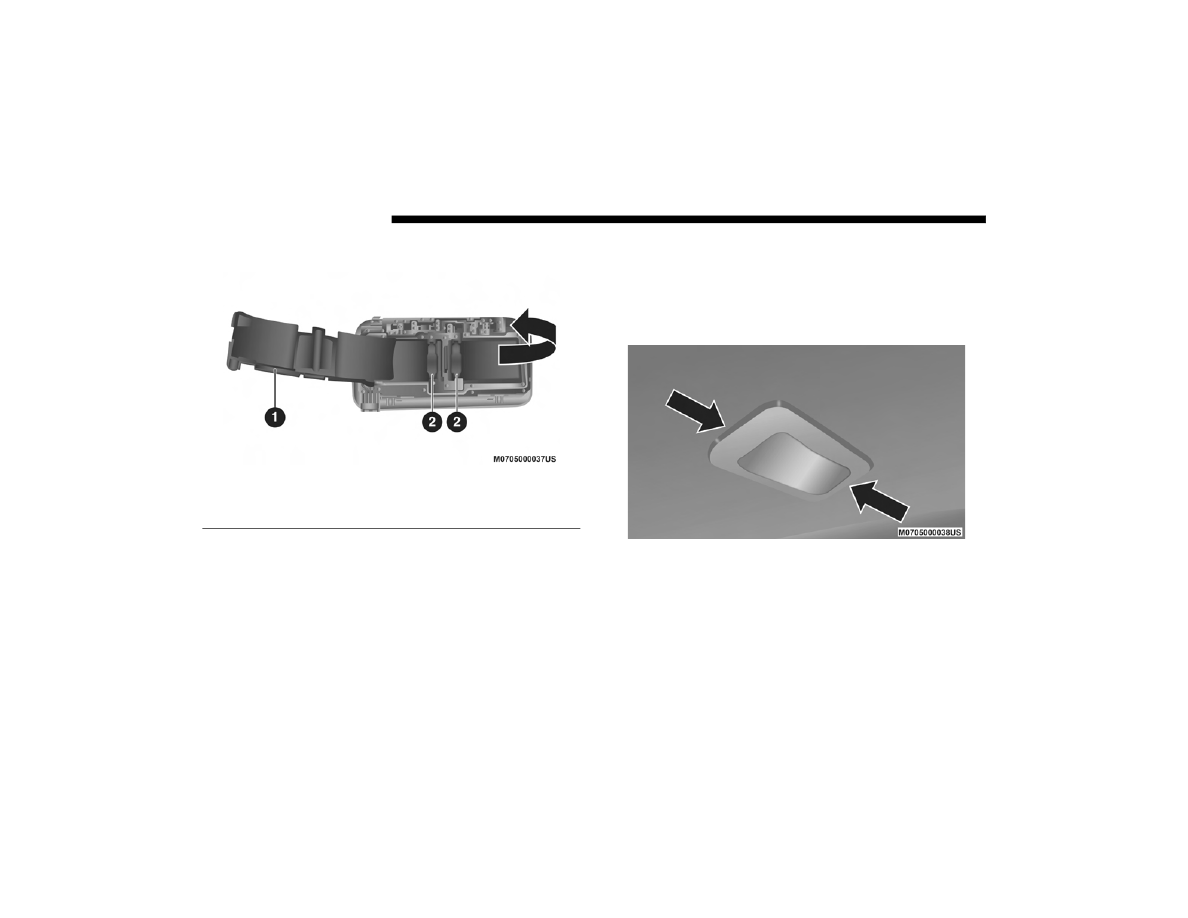

Dome Lamp

3. Replace the bulbs releasing them from the side contacts

making  sure  that  the  new  bulbs  are  correctly  secured

between the contacts.

4. Close the protective cover and reposition it back into its

housing, making sure that it locks into place.

Rear Roof Lamp

To change the bulb, proceed as follows:
1. Remove roof lamp by depressing the tabs, using a suit

-

able tool.

Roof Lamp

1 — Protective Cover

2 — Bulbs

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     10      11      12      13     ..
