Mirrors

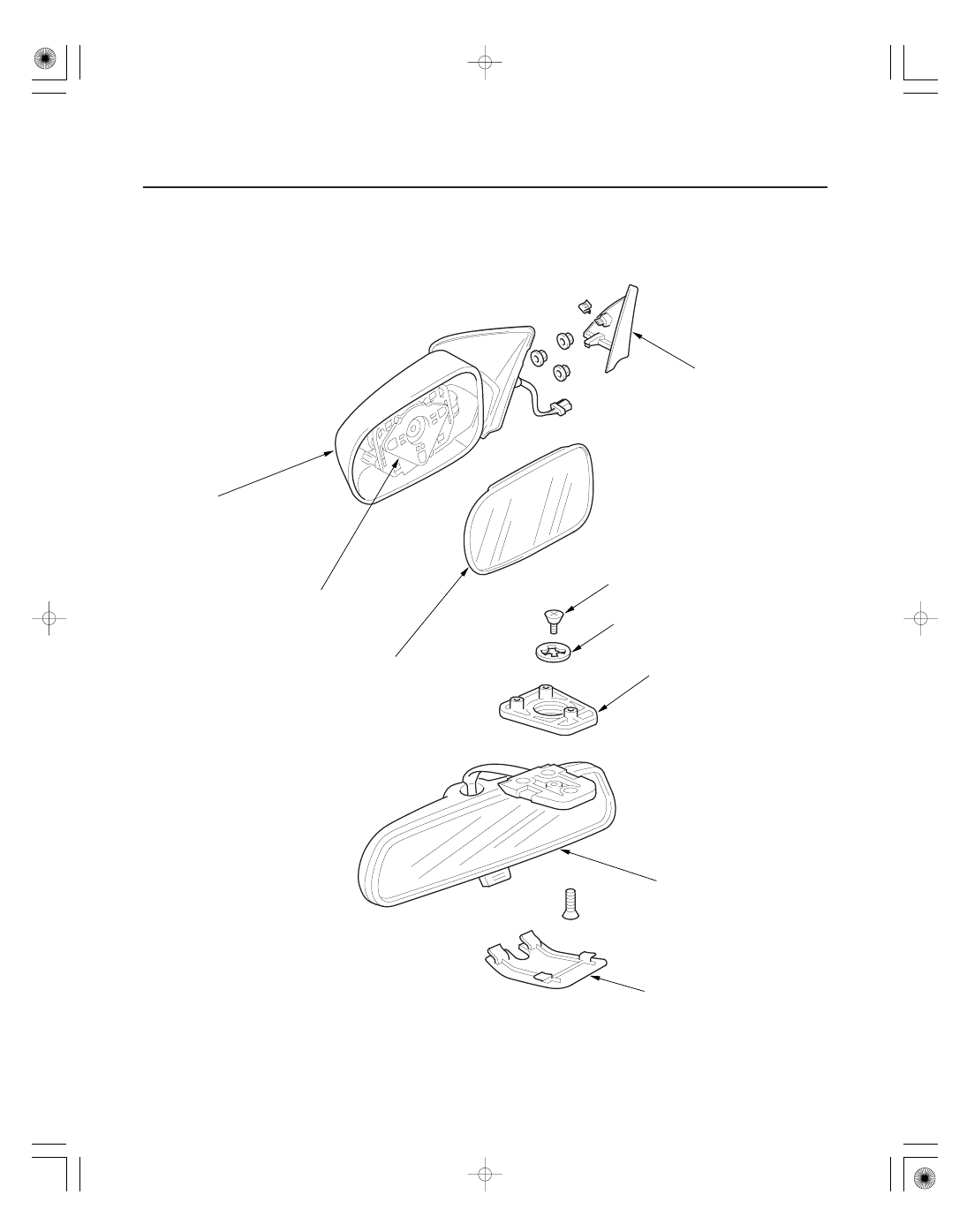

Component Location Index

MIRROR MOUNT COVER

LOCK BOLT

LOCK BOLT

LOCK WASHER

BRACKET BASE

HEADLINER CAP

POWER MIRROR

MIRROR HOLDER

REARVIEW MIRROR

POWER MIRROR ACTUATOR

Replacement, page 20-17

Replacement, page 20-18

Replacement, page 20-18

Replacement, page 22-139

05/06/27 18:21:57 61S6M040_200_0017

０１

０２

Ｓ６Ｍ６Ａ００Ｊ３４３０００４４０５１ＫＢＡＴ００

20-17

Power Mirror Replacement

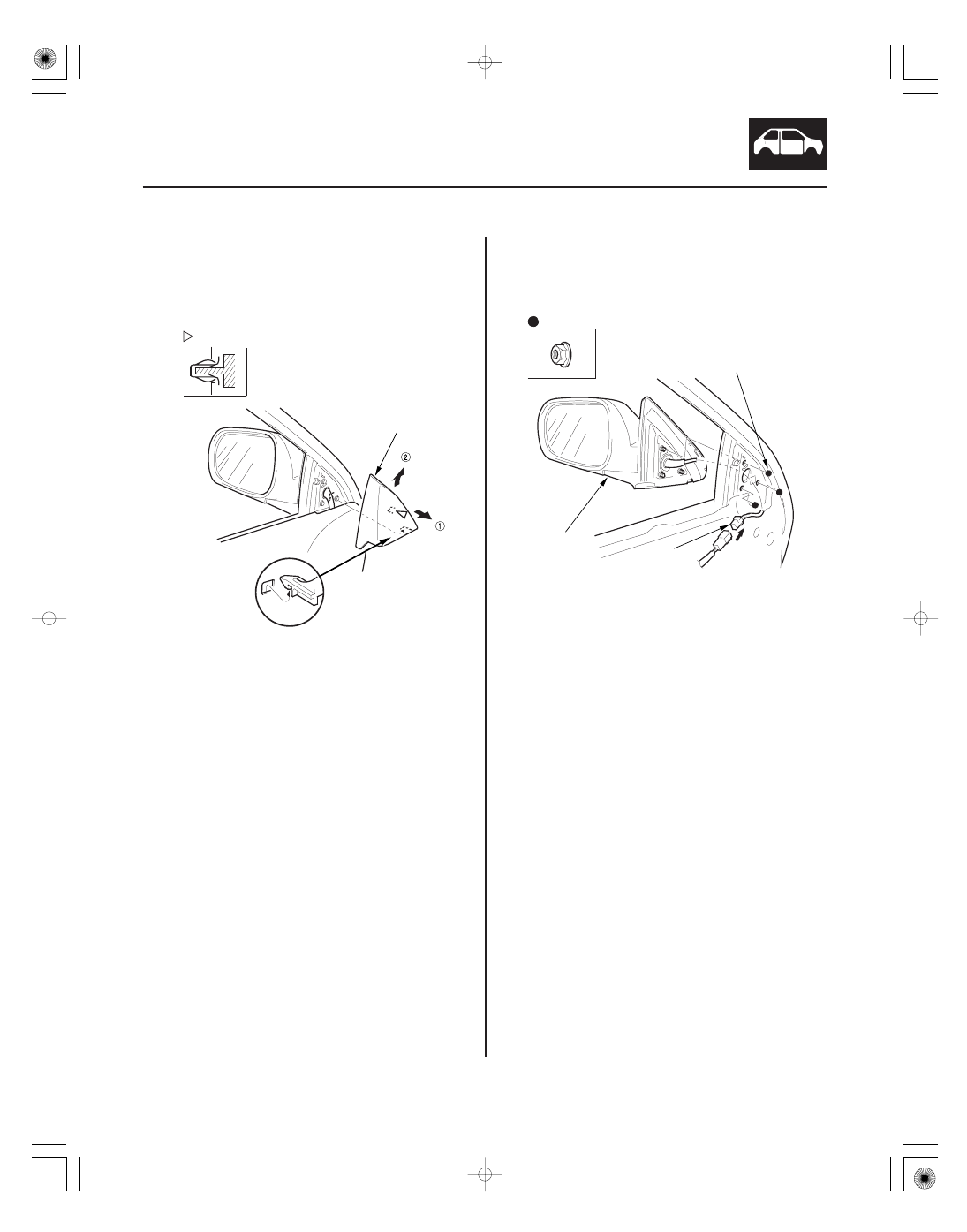

Fastener Location

: Clip, 1

A

Fastener Locations

: Nut, 3

A

B

5 x 0.8 mm
5 N·m
(0.5 kgf·m, 4 lbf·ft)

1. Lower the door glass fully.

2. Carefully pry out the mirror mount cover (A) by

hand in the sequence shown.

3. Remove the door panel (see page 20-5).

4. Disconnect the connector (A). While holding the

mirror (B), remove the nuts, then remove the
mirror. Take care not to scratch the door.

5. Install the mirror in the reverse order of removal,

and make sure the connector is plugged in properly.

05/06/27 18:21:57 61S6M040_200_0018

０１

Ｓ６Ｍ６Ａ００Ｊ３４３０００４４０２１ＫＢＡＴ００

０１

０２

Ｓ６Ｍ６Ａ００Ｊ３４３０００３４６５１ＫＢＡＴ０２

Special Tools Required

20-18

20-18

Mirrors

Mirror Holder Replacement

Rearview Mirror Replacement

A

D

F

G

I

C

H

E

B

G

A

H

C

D

C

B

A

B

Fastener Locations

: Screw, 3

A

5 x 0.8 mm
4 N·m
(0.4 kgf·m,
3 lbf·ft)

NOTE: Put on gloves to protect your hands.

1. Carefully push on the top edge of the mirror holder

(A) by hand.

2. Insert a flat-tip screwdriver (B) wrapped with

protective tape between the mirror holder and
mirror housing (C), and detach the bottom clips (D).
Put a shop towel (E) on the opening edge of the
mirror housing to prevent damage. Take care not to
scratch the mirror housing.

3. Carefully pull out the bottom edge of the mirror

holder, then separate the adhesive (F), and release
the side clips (G).

4. Separate the mirror holder from the actuator (H) by

releasing the hooks (I). If equipped, disconnect the
mirror defogger connectors from the heater pad
terminals.

5. If equipped, reconnect the mirror defogger

connectors.

6. Reattach the hooks of the mirror holder to the

actuator, then position the mirror holder on the
actuator. Carefully push on the clip portions of the
mirror holder until the mirror holder locks into
place.

7. Check the operation of the actuator.

KTC trim tool set SOJATP2014

NOTE: Use the appropriate tool from the KTC trim tool
set to avoid damage when prying components.

1. Using a trim tool, carefully remove the headliner

cap (A) by releasing the hooks (B). Take care not to
scratch the cap and headliner (C).

2. Remove the screws, then remove the rearview

mirror (A).

3. Install the mirror in the reverse order of removal.
