20-8

Doors

Door Outer Handle Replacement (cont’d)

A

B

C

A

Fastener Locations

: Bolt, 2

A

B

6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

C

8. Disconnect the cylinder switch connector (A), and

detach the harness clip (B), then remove the
cylinder switch (C).

9. Remove the access cap (A). While holding the outer

handle (B) from the outside of the door, remove the
bolts, then remove the outer handle and outer
handle protector (C).

10. Install the handle in the reverse order of removal,

and note these items:

• Make sure the cylinder switch harness (A) is

routed properly.

• Make sure the cylinder switch connector is

plugged in properly, and each rod is connected
securely.

• Make sure the lock cylinder switch is engaged to

the lock cylinder correctly.

• Make sure the door locks and opens properly.
• When installing the lock cylinder, leave the outer

door handle bolts loose so the inner protector
does not interfere with the lock cylinder
installation, then tighten the handle bolts.

• Install the lock cylinder retaining clip on the

handle, then install the lock cylinder. Be sure the
clip is fully seated in the slot on the lock cylinder.

• When reinstalling the door panel, make sure the

plastic cover is installed properly and sealed
around its perimeter.

05/06/27 18:21:52 61S6M040_200_0009

０１

０２

＊０２

＊０１

Ｓ６Ｍ６Ａ００Ｊ１６１２６７２０８０１ＫＢＡＴ２０

20-9

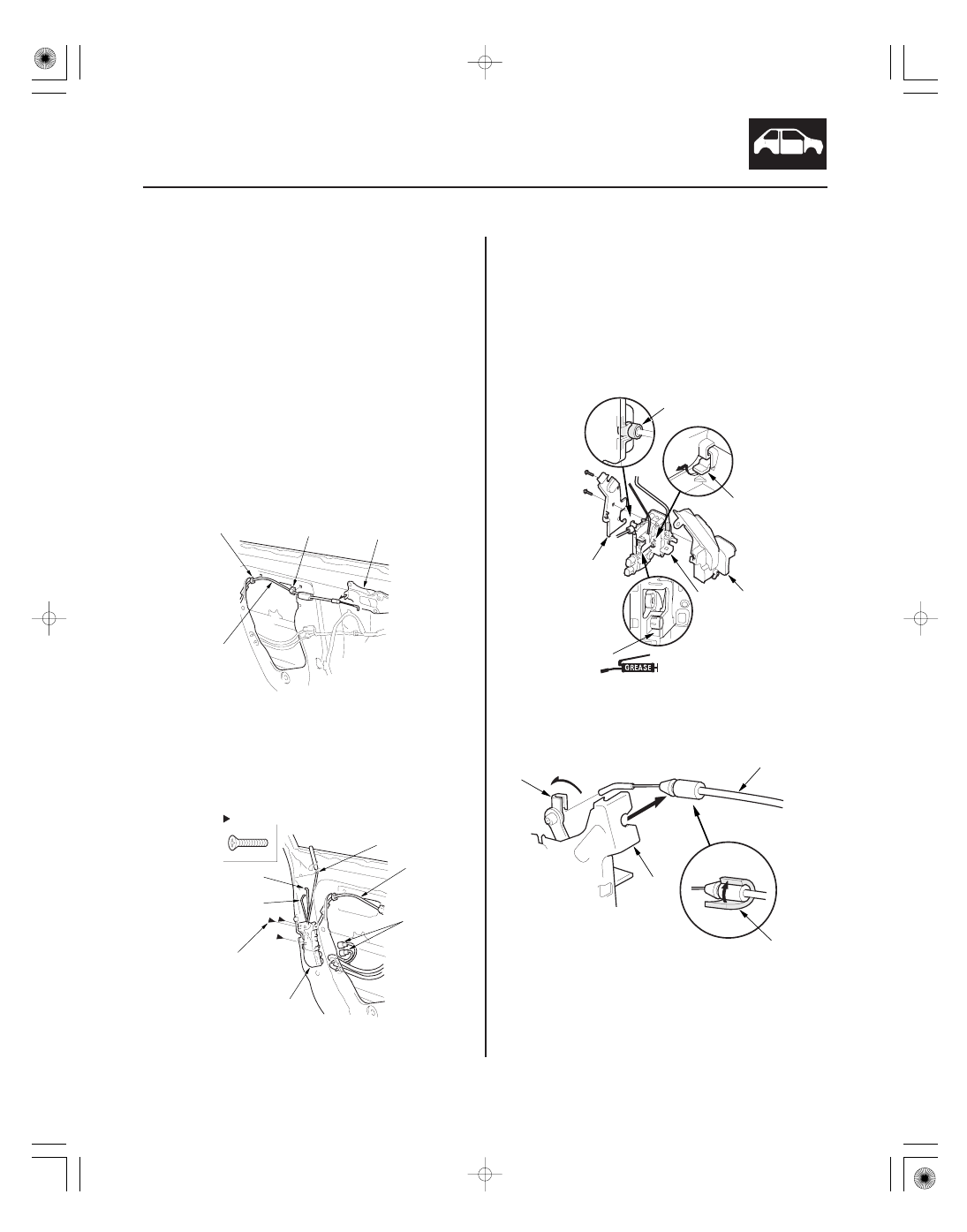

Door Latch Replacement

B

C

C

A

Fastener Locations

: Screw, 3

A

B

C

6 x 1.0 mm
6 N·m
(0.6 kgf·m, 4 lbf·ft)

D

F

E

A

B

C

D

E

F

A

B

C

D

E

F

A

B

C

D

E

F

A

B

C

D

E

F

A

B

C

D

E

F

A

B

C

D

NOTE: Put on gloves to protect your hands.

1. Raise the glass fully.

2. Remove these items:

• Door panel (see page 20-5)
• Plastic cover, as necessary (see page 20-3)
• Rear lower channel (see step 3 on page 20-6)
• Lock rod protector, ’02-05 models (see step 4 on

page 20-7)

3. Disconnect the cylinder rod from the lock cylinder,

and disconnect the outer handle rod from the outer
handle (see step 5 on page 20-7).

4. Release the inner handle cable (A) from the inner

handle bracket (B), and using a clip remover,
detach the cable clips (C) from the door.

5. Disconnect the actuator connectors (A), and

remove the screws, then remove the latch (B)
through the hole in the door. Take care not to bend
the outer handle rod (C), cylinder rod (D), lock rod
(E), and inner handle cable (F).

6. For ’06 model: Remove the screws, then remove

the upper cover (A). Remove the base cover (B) by
release the hook (C) and pulling it from the latch (D).

Note these items during reassembly:

• Before installing the covers, apply Multitemp SA

grease or equivalent to the pivot (E) on the latch
lever.

• Make sure the AFT seal (F) of the inner handle

cable is installed in the covers securely.

7. If necessary, disconnect the inner handle cable (A)

from the latch (B) and bushing (C).
For ’06 model: Replace the AFT seal (D) if necessary.

(cont’d)

05/06/27 18:21:53 61S6M040_200_0010

＊０３

０１

０１

Ｓ６Ｍ６Ａ００Ｊ５４４０００２０３７１ＫＢＡＴ２０

20-10

20-10

Doors

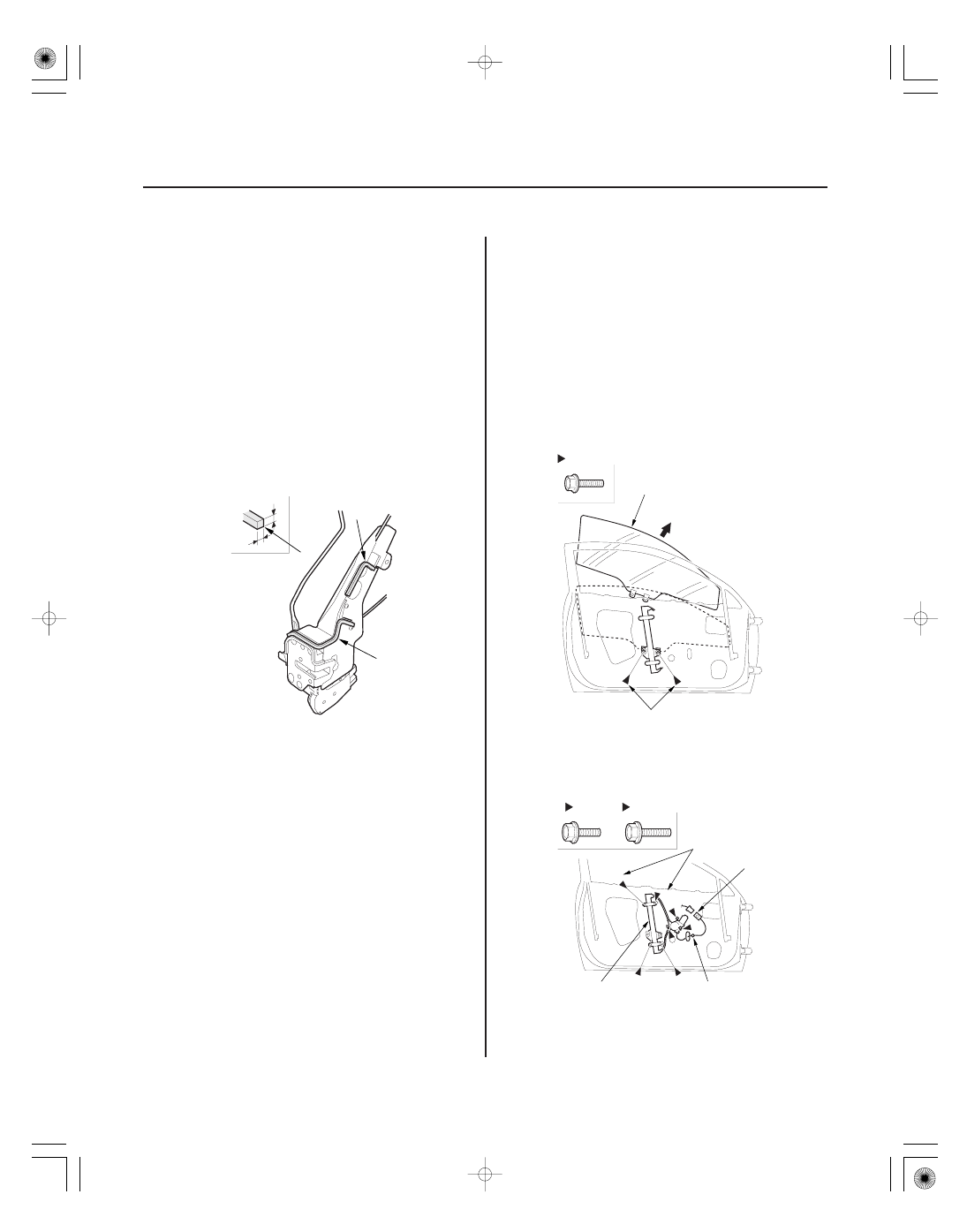

Door Latch Replacement (cont’d)

Door Glass and Regulator
Replacement

A

A

5 mm (0.2 in.)

5 mm (0.2 in.)

A

Fastener Locations

: Bolt, 2

A

6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

Fastener Locations

: Bolt, 3

A

B

C

: Bolt, 4

D

6 x 1.0 mm
8 N·m
(0.8 kgf·m, 6 lbf·ft)

C

C

D

D

D

C

D

E

8. Install the latch in the reverse order of removal, and

note these items:

• Make sure the actuator connectors are plugged in

properly, and each rod and cable are connected
securely.

• Make sure the door locks and opens properly.
• When reinstalling the door panel, make sure the

plastic cover is installed properly and sealed
around its perimeter.

• For ’06 model: Peel off the old AFT seal on the

covers if necessary. Clean the surface and the
edges of the covers with alcohol where new
adhesive is to be applied. Attach the new AFT
seals (A) to the edges and surface of the covers
as shown.

NOTE: Put on gloves to protect your hands.

1. Remove these items:

• Door panel (see page 20-5)
• Plastic cover, as necessary (see page 20-3)

2. Carefully raise the glass (A) until you can see the

bolts, then remove them. Carefully pull the glass
out through the window slot. Take care not to drop
the glass inside the door.

3. Disconnect and detach the connector (A) and

harness clip (B) from the door.

05/06/27 18:21:53 61S6M040_200_0011

０３

０１

Ｓ６Ｍ６Ａ００Ｊ１６１２６７２１５１１ＫＢＡＴ００

Adhesive tape:

Thickness 1.2 mm (0.047 in.)

20-11

20-11

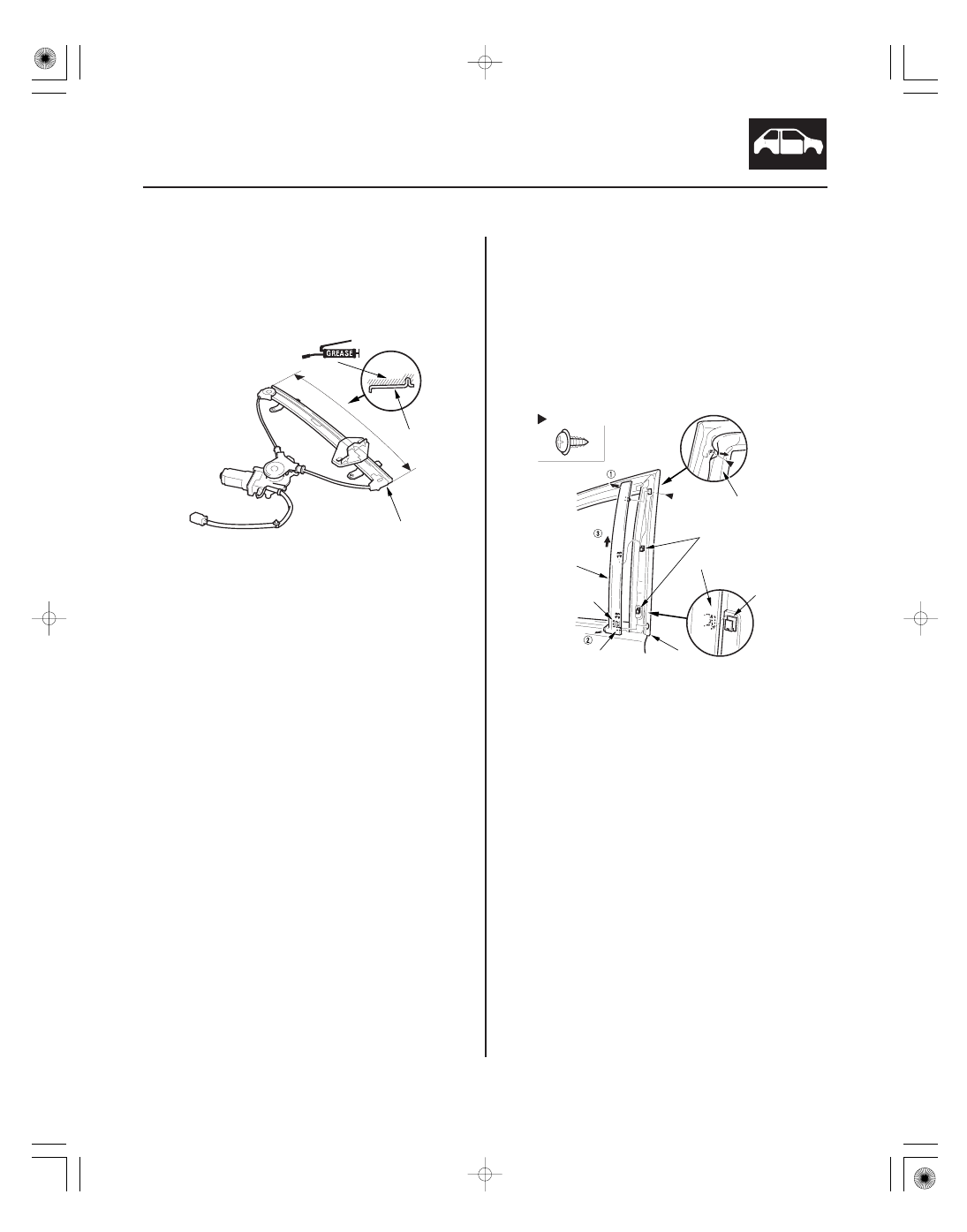

Door Sash Trim Replacement

A

A

Fastener Location

: Screw, 1

A

D

D

C

B

C

F

E

4. Remove the bolts (C), and loosen the bolts (D), then

remove the regulator (E) through the hole in the
door.

5. Apply multipurpose grease to all the sliding

surfaces of the regulator (A) where shown.

6. Install the glass and regulator in the reverse order

of removal, and note these items:

• Make sure the motor connector is plugged in

properly.

• Roll the glass up and down to see if it moves

freely without binding.

• Make sure that there is no clearance between the

glass and glass run channel when the glass is
closed.

• Adjust the position of the glass as necessary

(see page 20-13).

• Check for water leaks (see step 7 on page 20-14).
• Do the power window control unit reset

procedure (see page 22-148).

• Test-drive and check for wind noise and rattles.
• When reinstalling the door panel, make sure the

plastic cover is installed properly and sealed
around its perimeter.

NOTE: Take care not to scratch the door.

1. Remove the power mirror, as necessary (see page

20-17), and slide the door glass outer weatherstrip
forward, as necessary (see page 20-12).

2. Pull back the door weatherstrip (A) at the rear

upper corner, and remove the screw.

3. Using a utility knife, carefully cut the double-sided

adhesive tape (B) at the bottom of the door sash
trim (C).

4. Pull up the trim to release it from the clips (D), then

remove the trim.

5. Install the trim in the reverse order of removal, and

note these items:

• Replace any damaged or stress-whitened clips.
• If the old trim will be reinstalled, scrape off the

remaining double-sided adhesive tape from the
trim, then clean trim surface with a sponge
dampened in alcohol where adhesive tape will be
applied. Apply the double-sided adhesive tape to
the trim.

• Before installing the trim, clean the door bonding

surface with a sponge dampened in alcohol.

• Before installing the trim, peel the adhesive

backing from the double-sided adhesive tape.
After installing the trim, push the trim into place
securely.

• Make sure the bottom pin (E) of the trim is

installed in the hole of the upper seal (F) securely.

05/06/27 18:21:54 61S6M040_200_0012
