Troubleshooting

'00 - 01 Models

No picture is shown on the display

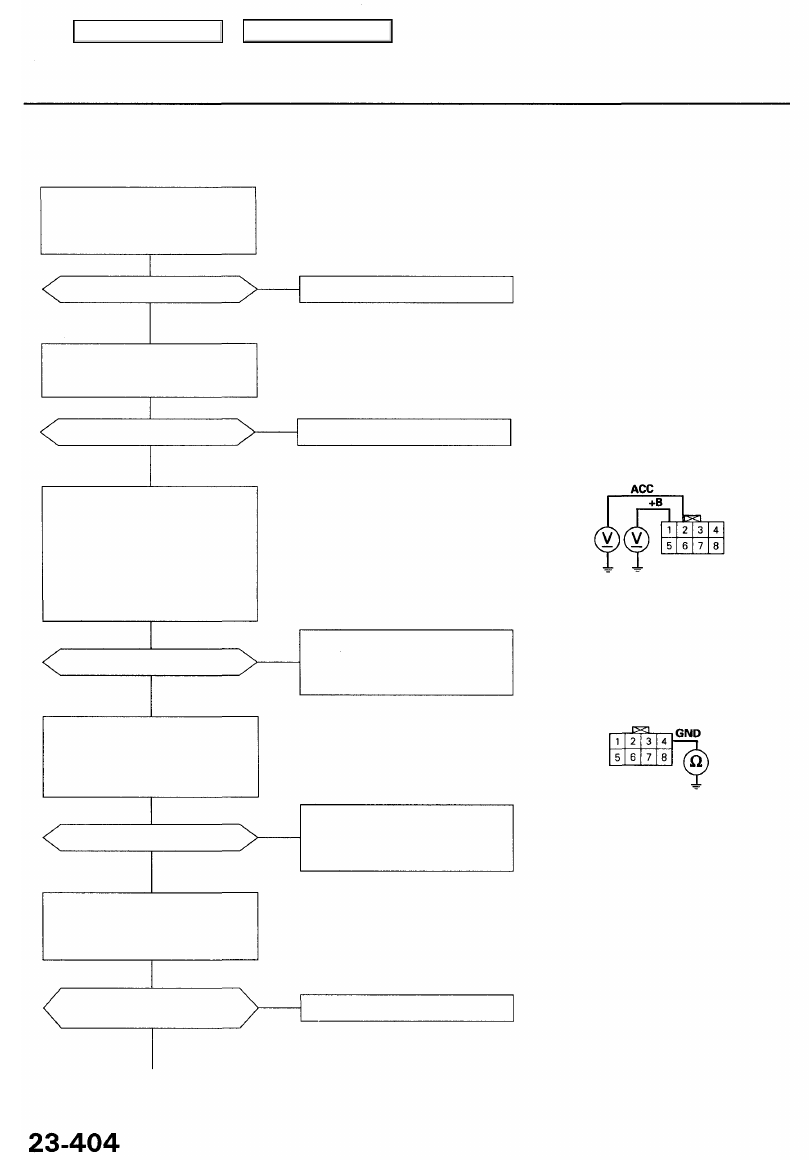

Check the +B fuse:

Check the BACK UP/RADIO (7.5 A)
fuse in the under-hood fuse/relay
box.

Is the fuse OK?

Replace the fuse and recheck.

NOTE: Reinstall the fuse if it is OK.

NO

YES

Check the ACC fuse:
Check the ACC/RADIO (10 A) fuse

in the under-dash fuse/relay box.

Is the fuse OK?

NO

Replace the fuse and recheck.

NOTE: Reinstall the fuse if it is OK.

YES

Check for an open in the power
source circuit:

1. Turn the ignition switch ON

(II).

2. Measure the voltage between

body ground and the naviga-

tion unit connector C (8P) ter-

minal No. 1 and No. 2 individ-
ually.

NAVIGATION UNIT CONNECTOR C (8P)

Wire side of female terminals

Is there battery voltage?

NO

Repair open in the wire between

the under-hood (or under-dash)
fuse/relay box and navigation

unit.

YES

Check for an open in the GND
circuit:
Check for continuity between the

navigation unit connector C (8P)

terminal No. 4 and body ground.

Is there continuity?

YES

NO

• Repair open in the wire between

the navigation unit and body
ground.

• Repair poor ground (G603).

Forced starting of display:

1. Turn the ignition switch OFF.

2. Perform forced starting of dis-

play (see page

23-412

).

Is the diagnosis menu of the
picture diagnosis displayed?

YES

Perform the system links.

NO

(To page

23-405

)

Main Menu

Table of Contents

(From page

23-404

)

Check the picture:
Check that the black picture is
displayed (only back light is ON).

NOTE: To check, shield the display unit from

the sun with your hand.

Is the black picture displayed?

YES

Replace the navigation unit.

NO

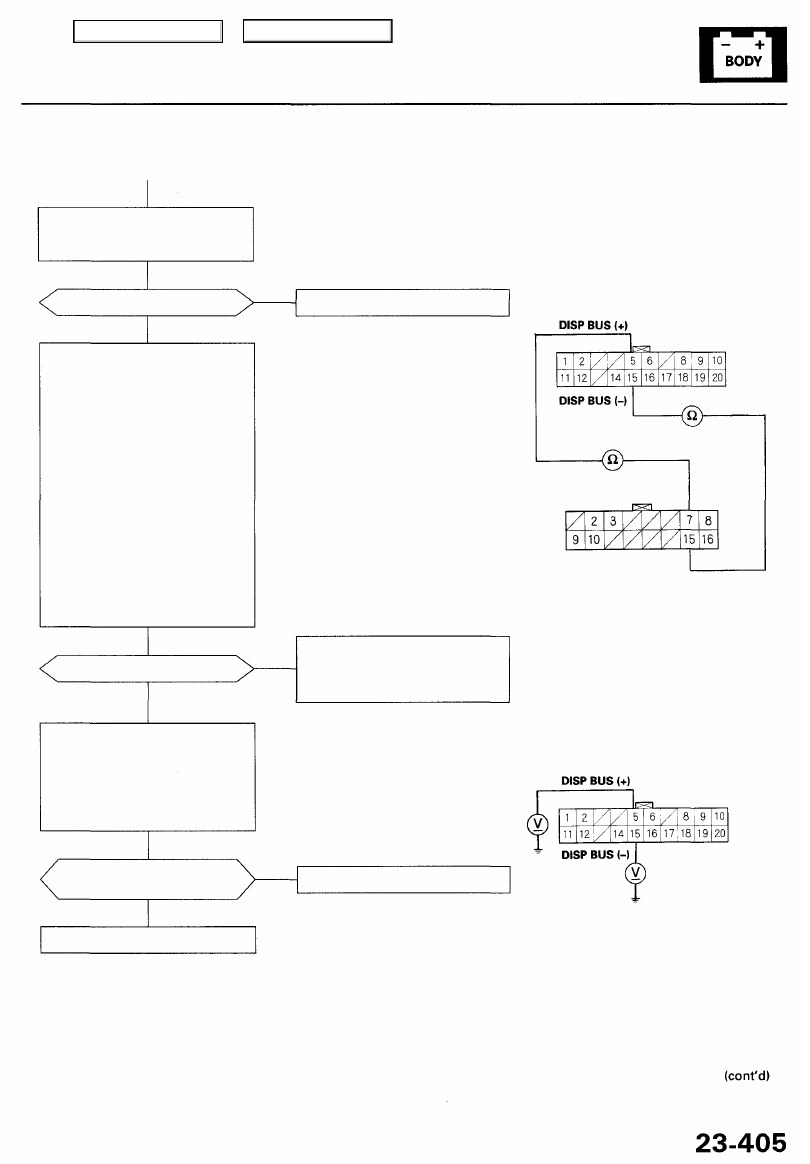

Check the DISPLAY BUS circuit:

1. Disconnect the navigation

unit and display unit connec-

tors.

2. Check for continuity between

the display unit connector

(20P) terminal No. 5 and the
navigation unit connector B
(16P) terminal No. 7. There
should be continuity.

3. Check for continuity between

the display unit connector

(20P) terminal No. 15 and the
navigation unit connector B
(16P) terminal No. 15. There
should be continuity.

4. Check for continuity between

the same terminals and body
ground. There should be no
continuity.

Does the voltage pulse O V

to approx. 5 V?

NO

Replace the navigation unit.

YES

Replace the display unit.

Wire side of female terminals

DISPLAY UNIT CONNECTOR (20P)

DISPLAY UNIT CONNECTOR (20P)

Wire side of female terminals

NAVIGATION UNIT
CONNECTOR B (16P)

DISP BUS (-)

DISP BUS (+)

There is an open or short to body
ground between the display unit
and the navigation unit. Replace
the affected shielded harness.

Are all checks OK?

NO

YES

Check the DISPLAY BUS Signal:

1. Reconnect the navigation unit

connectorB (16P).

2. Check for voltage between

body ground and the display
unit connector (20P) terminals
No. 5 and No. 15 individually.

Main Menu

Table of Contents

Troubleshooting

'00 - 01 Models (cont'd)

The picture is missing a color or tone

RGB color check:

1. Perform the start-up proce-

dure for Picture Diagnosis
(see page

23-392

).

2. Touch the Monitor Check but-

ton then press the RGB Color

button (see page

23-394

).

Are the Red, Green, and Blue
colored circles shown?

Touch the return button. Touch
the color change button, then
touch the Default button to restore
the standard color settings.

YES

NO

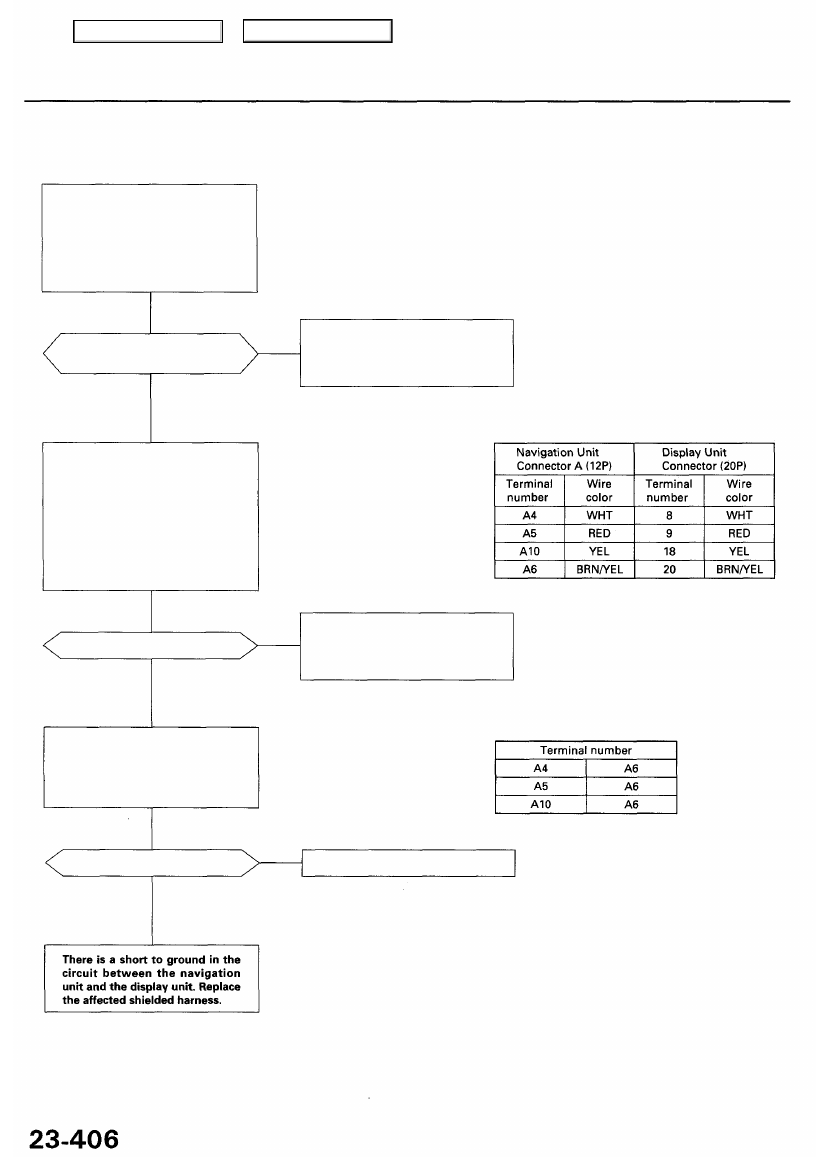

Check for an open in the RGB
signal line:

1. Turn the ignition switch off.

2. Disconnect navigation unit

connector A (12P), and the
display unit connector (20P).

3. Check for continuity terminals

between the navigation unit
connector A (12P) and the dis-
play unit connector (20P).

Is there continuity?

NO

There is an open in the circuit
between the navigation unit and
the display unit. Replace the
affected shielded harness.

YES

Check for a short to body ground
in the RGB signal line:
Check for continuity between
terminals of the navigation unit
connector A (12P).

Is there continuity?

Replace the navigation unit.

NO

YES

Navigation Unit Connector A (12P)

Main Menu

Table of Contents

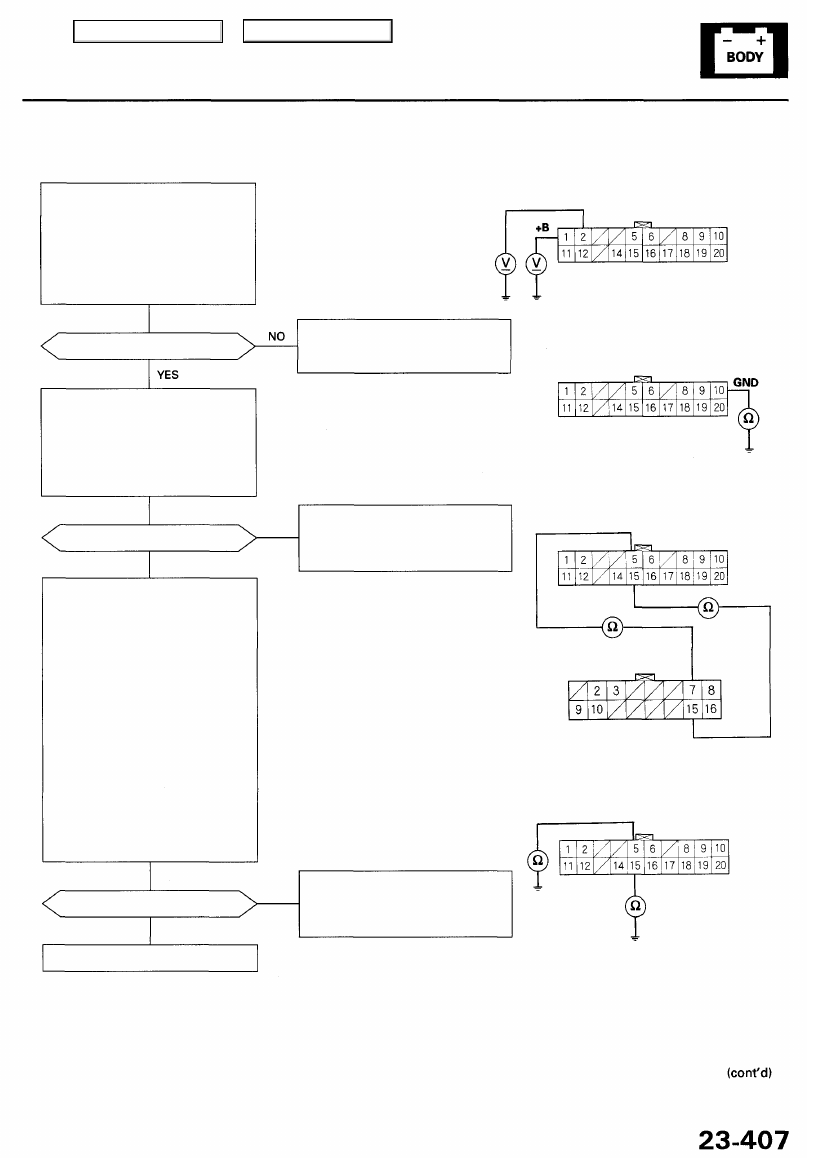

Display unit buttons do not work

Check for an open in the power
source circuit:

1. Turn the ignition switch ON

(II).

2. Measure the voltage between

body ground and the display
unit connector (20P) terminal
No. 1 and No. 2 individually.

Is there battery voltage?

Are all checks OK?

Repair open in the wire between
the under-hood (or under-dash)

fuse/relay box and display unit.

NO

• Repair the open in the wire

between the display unit and
body ground.

• Repair poor ground (G251).

Wire side of female terminals

DISPLAY UNIT CONNECTOR (20P)

DISP BUS (+)

There is an open or short to body
ground between the display unit
and the navigation unit. Replace
the affected shielded harness.

Check the DISPLAY BUS circuit:

1. Disconnect the navigation

unit and display unit connec-

tors.

2. Check for continuity between

the display unit connector

(20P) terminal No. 5 and the
navigation unit connector B
(16P) terminal No. 7. There
should be continuity.

3. Check for continuity between

the display unit connector

(20P) terminal No. 15 and the
navigation unit connector B
(16P) terminal No. 15. There

should be continuity.

4. Check for continuity between

the same terminals and body
ground. There should be no
continuity.

Check for an open in the GND
circuit:

1. Turn the ignition switch OFF.

2. Check for continuity between

the display unit connector

(20P) terminal No. 10 and
body ground.

Is there continuity?

YES

Replace the display unit.

YES

NO

Wire side of female terminals

DISPLAY UNIT CONNECTOR (20P)

DISP BUS (+)

DISP BUS (-)

Wire side of female terminals

DISP BUS (-)

NAVIGATION UNIT
CONNECTOR B (16P)

DISP BUS (+)

DISP BUS (-)

DISPLAY UNIT CONNECTOR (20P)

ACC
