'00 - 01 Models (cont'd)

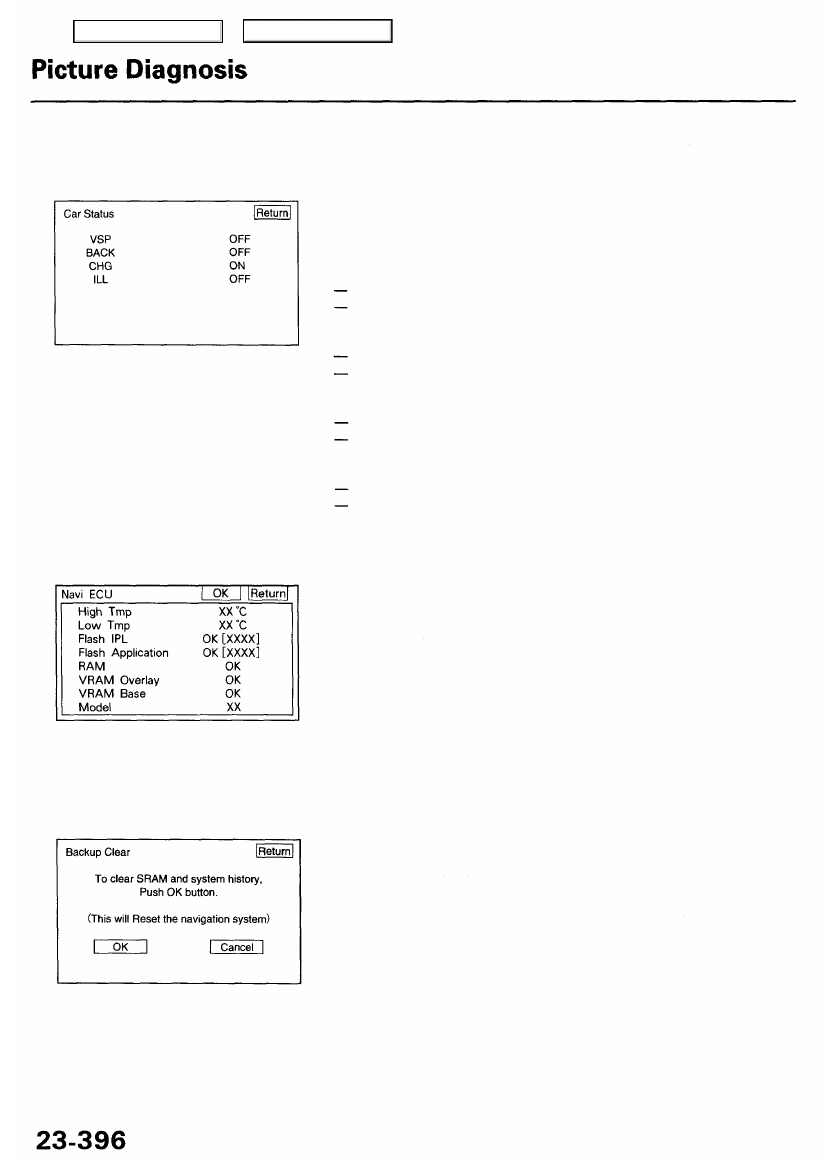

Car Status

Use the car status screen to check each signal.
If the indication does not match the actual vehicle status, check the applica-
ble signal line.

• VSP (vehicle speed pulse indication)

OFF when vehicle is not moving
ON when vehicle is moving

• BACK (reverse indication)

OFF when shift lever is in any position other than reverse
ON when shift lever is in reverse

• CHG (charging indication)

ON when engine is running and alternator is charging
OFF when engine is off or alternator is not charging

• ILL (illumination indication)

OFF when parking lights or headlights are off
ON when parking lights or headlights are on

When any item is NG, replace the navigation unit.

This screen is for manufacture's use only.

Navi ECU (Navigation Unit)

Backup Clear

Main Menu

Table of Contents

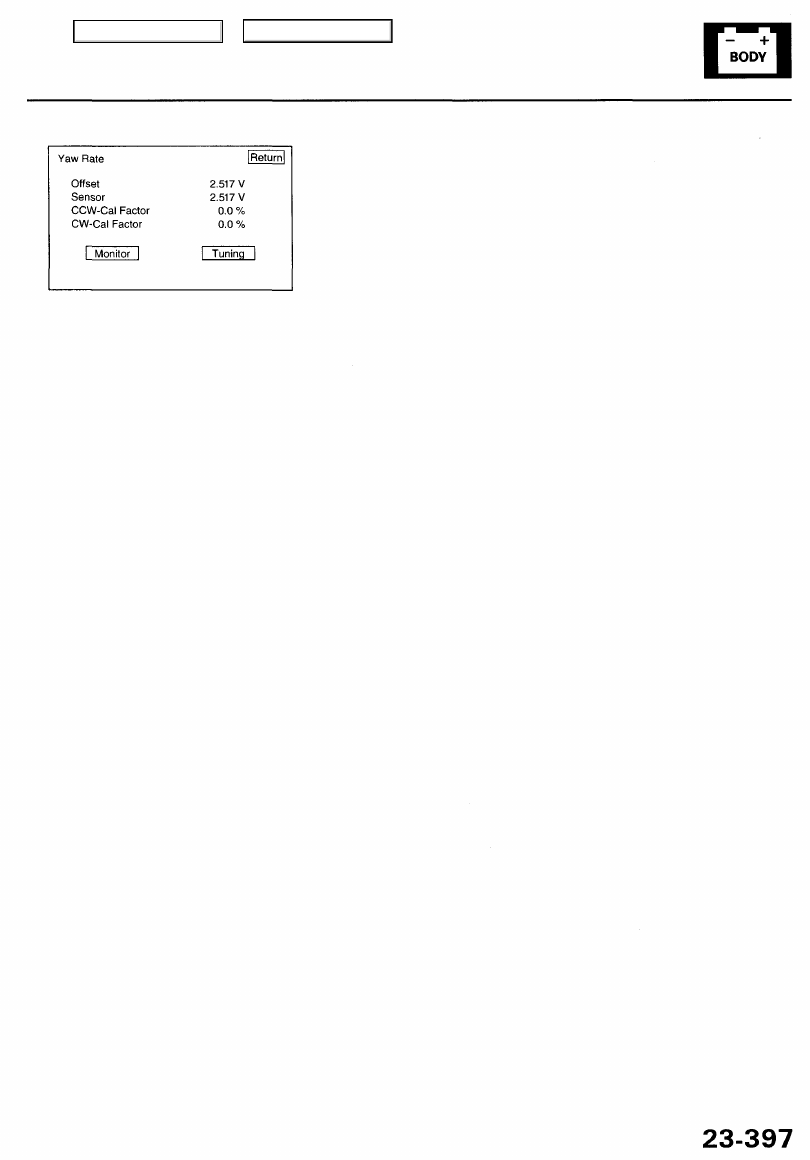

Yaw Rate

"SENSOR" indicates the voltage output from the yaw rate sensor. It should
indicate 1.500 to 3.500 V with the vehicle stopped.

NOTE: Do not try to tune the yaw rate sensor unless instructed to by

American Honda.

Main Menu

Table of Contents

Troubleshooting

'96 - 99 Models

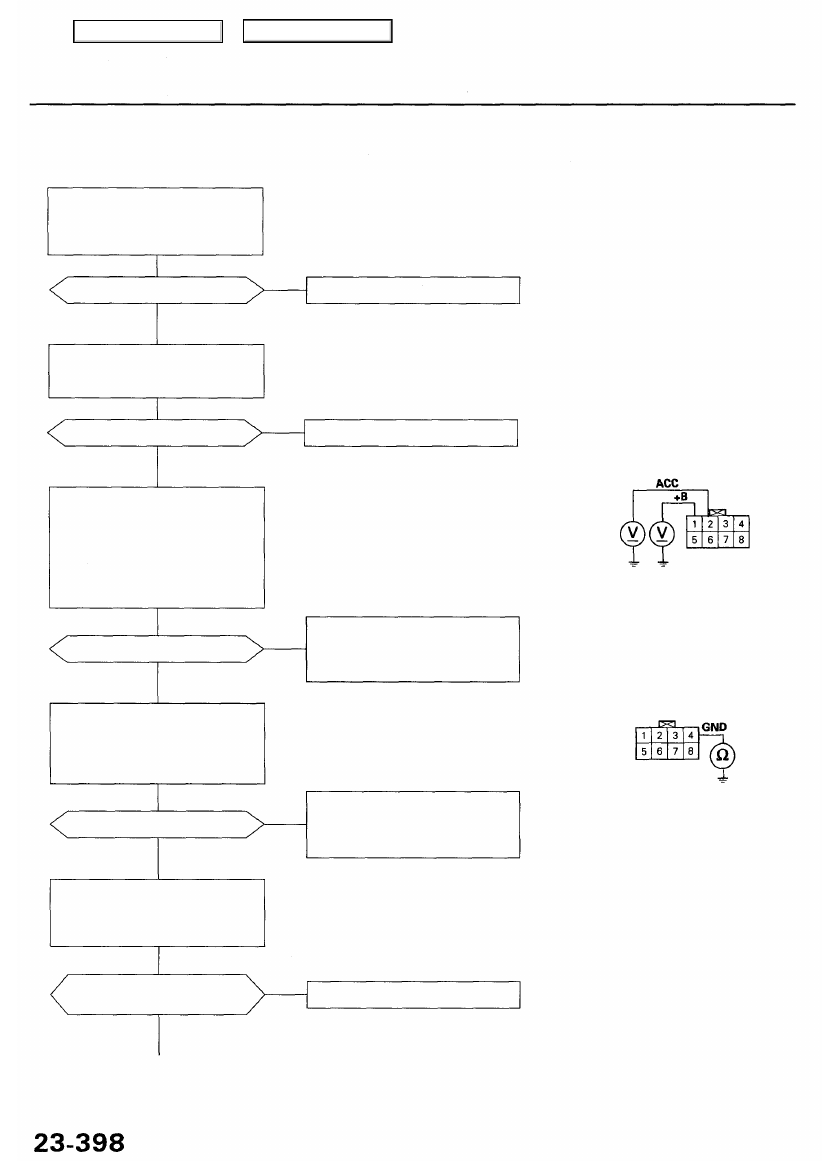

No picture is shown on the display

Check the +B fuse:
Check the BACK UP/RADIO (7.5 A)
fuse in the under-hood fuse/relay

box.

Is the fuse OK?

Replace the fuse and recheck.

NO

NOTE: Reinstall the fuse if it is OK.

YES

Check the ACC fuse:
Check the ACC/RADIO (10 A) fuse

in the under-dash fuse/relay box.

Is the fuse OK?

NO

Replace the fuse and recheck.

NOTE: Reinstall the fuse if it is OK.

YES

Check for an open in the power
source circuit:

1. Turn the ignition switch ON

(II).

2. Measure the voltage between

body ground and the naviga-

tion unit connector B (8P) termi-

nal No. 1 and No. 2 individually.

NAVIGATION UNIT CONNECTOR B (8P)

Wire side of female terminals

Repair open in the wire between

the under-hood (or under-dash)
fuse/relay box and navigation

unit.

Is there battery voltage?

NO

YES

Check for an open in the GND
circuit:
Check for continuity between the
navigation unit connector B (8P)
terminal No. 4 and body ground.

Is there continuity?

NO

• Repair open in the wire between

the navigation unit and body
ground.

• Repair poor ground (G603).

YES

Forced starting of display:

1. Turn the ignition switch OFF.

2. Perform forced starting of dis-

play (see page

23-412

).

Is the diagnosis menu of the
picture diagnosis displayed?

YES

Perform the system links.

NO

(To page

23-399

)
