Troubleshooting

'96 - 99 Models (cont'd)

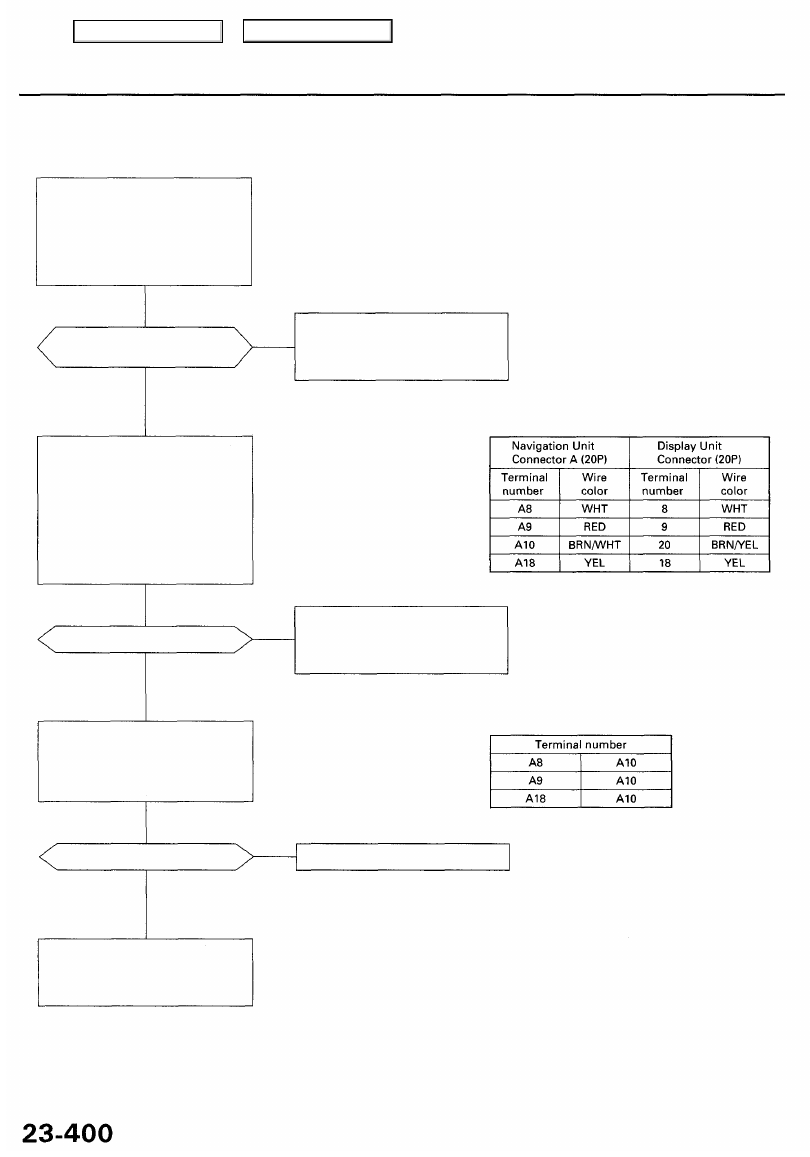

The picture is missing a color or tone

RGB color check:

1. Perform the start-up proce-

dure for Picture Diagnosis
(see page

23-386

).

2. Touch the Monitor Check but-

ton then press the RGB Color

button (see page

23-388

).

Are the Red, Green, and Blue
colored circles shown?

Touch the return button. Touch
the color change button, then
touch the Default button to restore
the standard color settings.

YES

NO

Check for an open in the RGB
signal line:

1. Turn the ignition switch off.

2. Disconnect navigation unit

connector A (20P), and the
display unit connector (20P).

3. Check for continuity terminals

between the navigation unit
connector A (20P) and the dis-
play unit connector (20P).

Is there continuity?

NO

YES

There is an open in the circuit

between the navigation unit and

the display unit. Replace the
affected shielded harness.

Check for a short to body ground
in the RGB signal line:
Check for continuity between
terminals of the navigation unit
connector A (20P).

Is there continuity?

NO

Replace the navigation unit.

YES

There is a short to ground in the
circuit between the navigation

unit and the display unit. Replace

the affected shielded harness.

Navigation Unit Connector A (20P)

Main Menu

Table of Contents

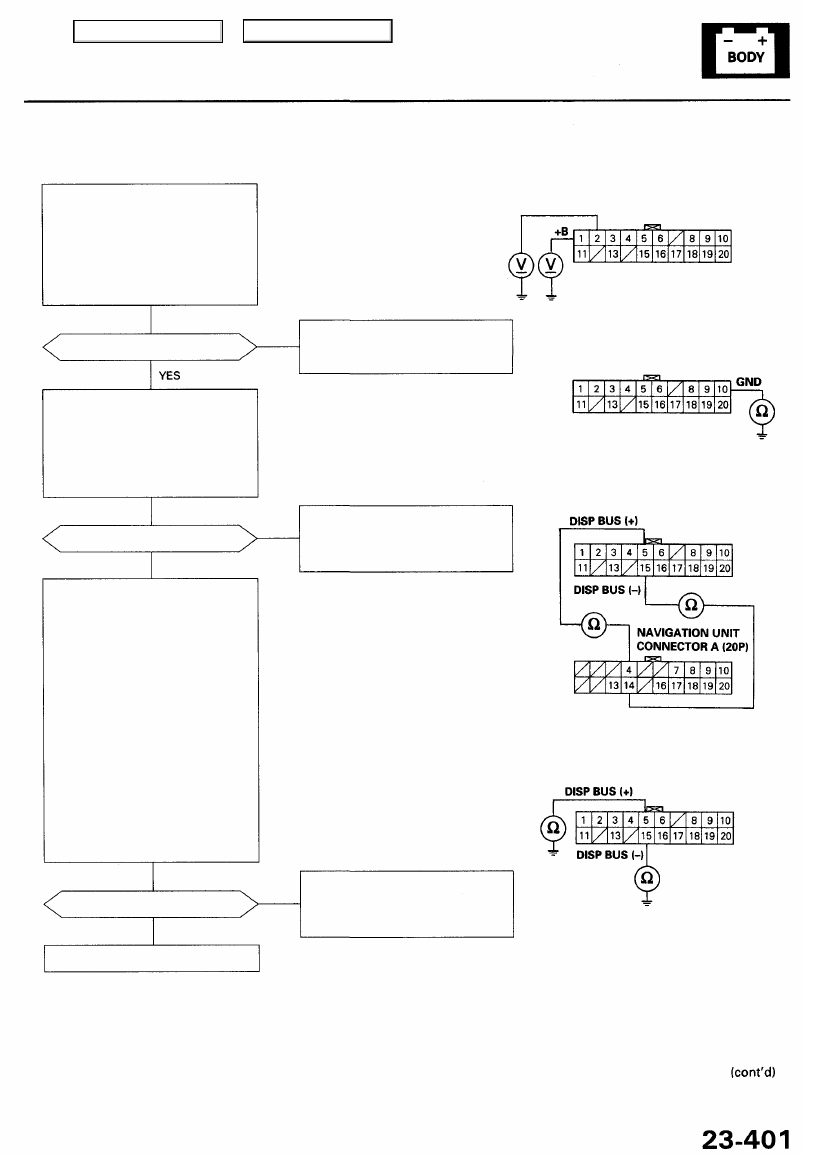

Display unit buttons do not work

Check for an open in the power
source circuit:

1. Turn the ignition switch ON

(II).

2. Measure the voltage between

body ground and the display
unit connector (20P) terminal
No. 1 and No. 2 individually.

Is there battery voltage?

NO

Repair open in the wire between

the under-hood (or under-dash)
fuse/relay box and display unit.

Check for an open in the GND
circuit:

1. Turn the ignition switch OFF.

2. Check for continuity between

the display unit connector

(20P) terminal No. 10 and
body ground.

Is there continuity?

NO

• Repair open in the wire between

the display unit and body

ground.

• Repair poor ground (G251).

Check the DISPLAY BUS circuit:

1. Disconnect the navigation

unit and display unit connec-

tors.

2. Check for continuity between

the display unit connector

(20P) terminal No. 5 and the
navigation unit connector A
(20P) terminal No. 4. There
should be continuity.

3. Check for continuity between

the display unit connector

(20P) terminal No. 15 and the
navigation unit connector A
(20P) terminal No. 14. There
should be continuity.

4. Check for continuity between

the same terminals and body
ground. There should be no
continuity.

YES

Are all checks OK?

YES

Replace the display unit.

NO

There is an open or short to body
ground between the display unit
and the navigation unit. Replace
the affected shielded harness.

Wire side of female terminals

DISPLAY UNIT CONNECTOR (20P)

DISPLAY UNIT CONNECTOR (20P)

ACC

Wire side of female terminals

DISPLAY UNIT CONNECTOR (20P)

Wire side of female terminals

DISP BUS (+)

DISP BUS (-)

Main Menu

Table of Contents

Troubleshooting

'96 - 99 Models (cont'd)

Satellite mark in the GPS mark is not indicated

Check for accessories:
Check for electronic aftermarket
accessories mounted near the GPS
antenna or the navigation unit

Disable the accessories and
recheck.

Are there any electronic

accessories?

NO

YES

Picture diagnosis:
Perform the NAVI ECU check
under picture diagnosis (see
page

23-389

).

Is "NG" indicated?

NO

• Check that nothing is blocking

the GPS antenna located under
the package shelf.

• Recheck where nothing can

block the GPS satellite signal.

Repair as indicated by the NAVI
ECU check.

Main Menu

Table of Contents

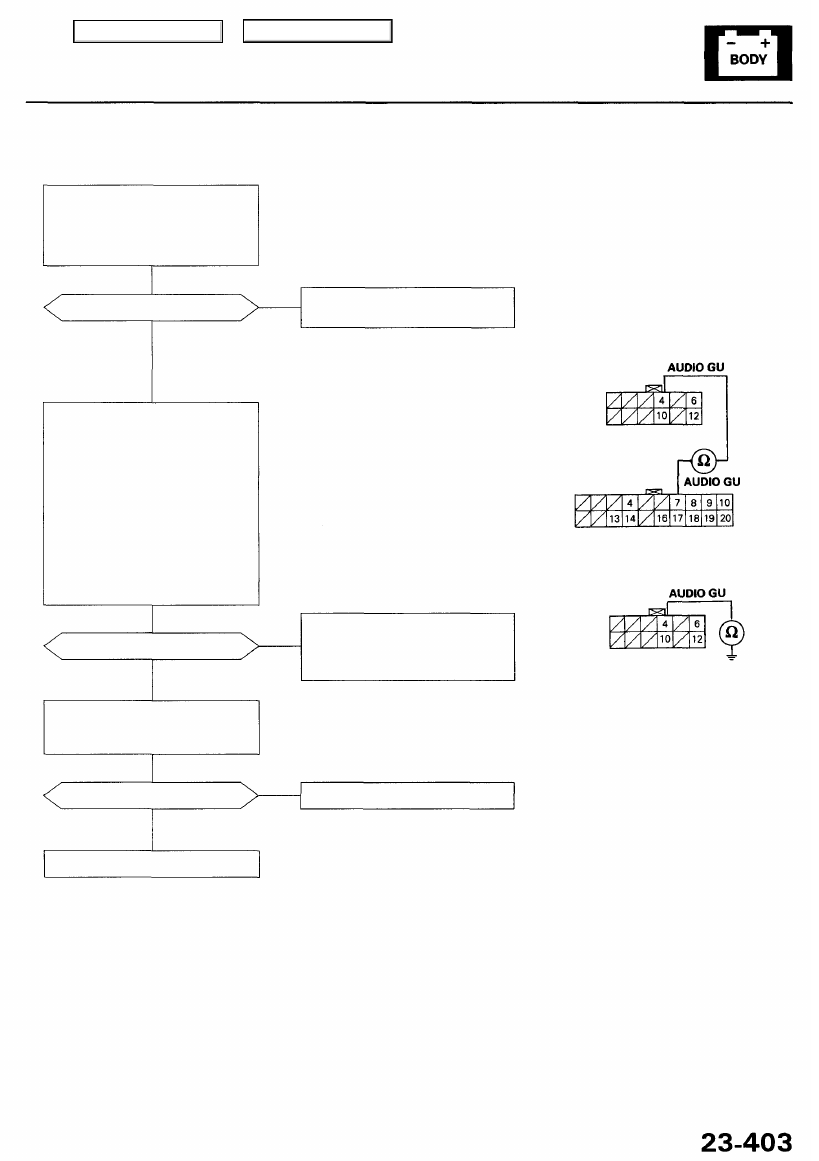

Audio driving instructions can't be heard

Check the audio driving instruc-
tions set up:

1. Push the MENU key.

2. Check the audio driving instruc-

tions volume setting.

Is it set to OFF?

Set the volume to an audible
level.

YES

NO

Check the AUDIO GU circuit:

1. Disconnect the navigation unit

and audio unit connectors.

2. Check for continuity between

the audio unit connector C

(12P) terminal No. 4 and the
navigation unit connector A
(20P) terminal No. 7. There
should be continuity.

3. Check for continuity between

the audio unit connector C

(12P) terminal No. 4 and body

ground. There should be no
continuity.

Is the circuit OK?

YES

NO

There is an open or short to body
ground between the audio unit
and the navigation unit. Replace
the affected shielded harness.

Check the audio unit:
Substitute a known-good audio

unit and recheck.

Is the system OK?

NO

Replace the navigation unit.

Replace the audio unit.

YES

AUDIO UNIT CONNECTOR C (12P)

AUDIO UNIT CONNECTOR C (12P)

Wire side of female terminals

NAVIGATION UNIT
CONNECTOR A (20P)

Wire side of female terminals
