Wake-up Function Test

Description:

• When the ignition switch is turned ON (II), all of the multiplex control units wake up at the same time. In this case, the

wake up lines and communication lines are not involved in the wake up function.

• When a switch related to the multiplex control unit (door) is operated:

First, the door multiplex control unit wakes up, then the control unit starts to communicate to the driver's control unit.
By this communication, the driver's control unit wakes up. The driver's control unit wakes the passenger's control unit
up by the wake up line, and all the control units start to function.

• When a switch related to the multiplex control unit (driver's or passenger's) is operated:

The control unit related to the operated switch wakes up, then the control unit wakes up the other unit. (In this case, the
door control unit does not wake up.)

Main Menu

Table of Contents

Multiplex Control System

Wake-up Function Test (cont'd)

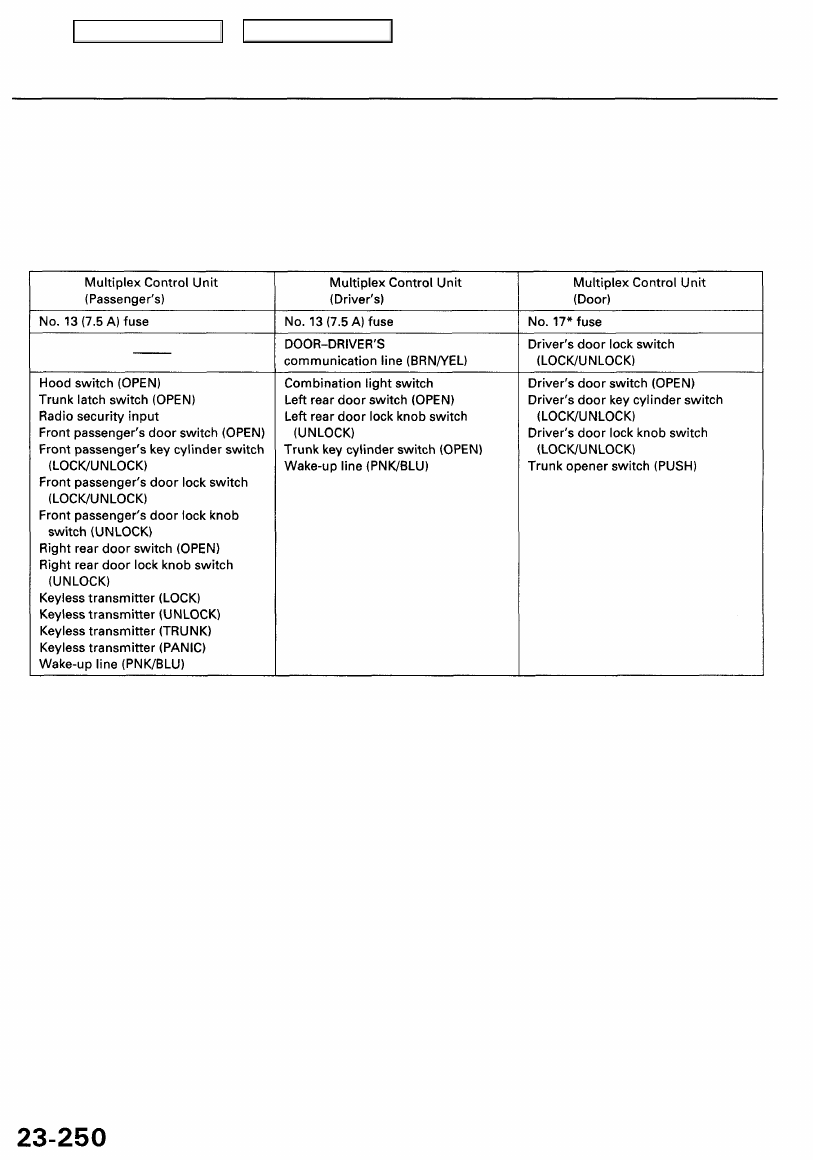

Related Switch (Input):

The switches and input signals that can wake up the multiplex control unit are shown below;

Related Switch (Input) Table:

*No. 17 (20 A): '96 - 97 models

No. 17 (7.5 A): '98 - 01 models

Main Menu

Table of Contents

Confirming the Function

1. Shifting to the sleep mode:

1) Turn the ignition switch OFF.

2) Cancel the key-off operation timer in power window system by opening and closing one of the front doors.
3) Make sure that the trunk is closed, and exterior lights are off.
4) If you do not operate the switches related to the multiplex control units more than one minute after meeting the

above conditions, the system function shifts to the sleep mode.
(All of the switches must be turned OFF except door lock knob switches, ignition key switch, audio switch, and hood
switch.)

2. Confirming the sleep mode:

1) Check for voltage between the wake up line (PNK/BLU wire between driver's and passenger's control unit).

There should be no voltage with the sleep mode OFF.
There should be battery voltage with the sleep mode ON.

2) Check for voltage between each communication line and body ground while shifting to the sleep mode. There

should be no voltage.

3) Check the parasitic draw at the battery while shifting to the sleep mode. The ampere should change from 100 mA to

less than 100 mA.

3. Confirming the wake up mode:

After confirming the sleep mode, turn the related switch (see previous table) ON, and wake up each control unit. If all of
the operations works properly, the wake up mode is OK.

(If any of the control units are faulty and cannot wake up, several parts of the system will not work at the same time.)

Multiplex Control System

Main Menu

Table of Contents

Faulty Wake-Up Line Symptoms

Open in the line:

Most of the systems do not operate because one of the control units cannot wake up the other control units. But the

control unit that is not awake can wake up by operating a switch related to the control unit.
All of the control units wake up by turning the ignition switch ON (II).

Short in the line:

• If the line is shorted to body ground:

The control units (driver's and passenger's) cannot wake up except with the ignition switch ON and the wake up
signal from the door unit.
The control unit (driver's) can wake up by a switch operation related to the control unit (door), but the control unit

(passenger's) cannot wake up by a switch operation.
All of the control units wake up by turning the ignition switch ON (II).

• If the line is shorted to a battery voltage (+) line:

Most of the systems do not operate because one of the control units cannot wake up the other control units.
Possible a blown fuse or a faulty transistor in the control unit.

The control unit can wake up by a related switch operation, but the other control units cannot wake up.
The control unit (driver's) can wake up by a switch operation related to the control unit (door), but the control unit

(passenger's) cannot wake up by a switch operation.

All of the control units wake up by turning the ignition switch ON (II).

Check the Wake-Up Function

Check the wake-up lines:

Check for continuity of each line. There should be continuity.

If there is no continuity, the line is open.
If there is continuity, go to next step.

Check for voltage between each control units with the wake-up lines connected. There should be no voltage in the wake-
up mode, and there should be battery voltage in the sleep mode.

If the voltages are not specified, disconnect the wake-up line connector of one control unit, and recheck. Then connect it,

and disconnect the wake up line connector of another control unit, and recheck.

If the voltage are not specified on both sides of the line, the wake-up line is shorted to another wire or body ground.
If the voltages are not specified on one side of the line, inspect the connector and socket terminals to be sure they are

all making good contact. If the terminals are OK, the possible cause is a disconnected wake-up line in the control unit.
