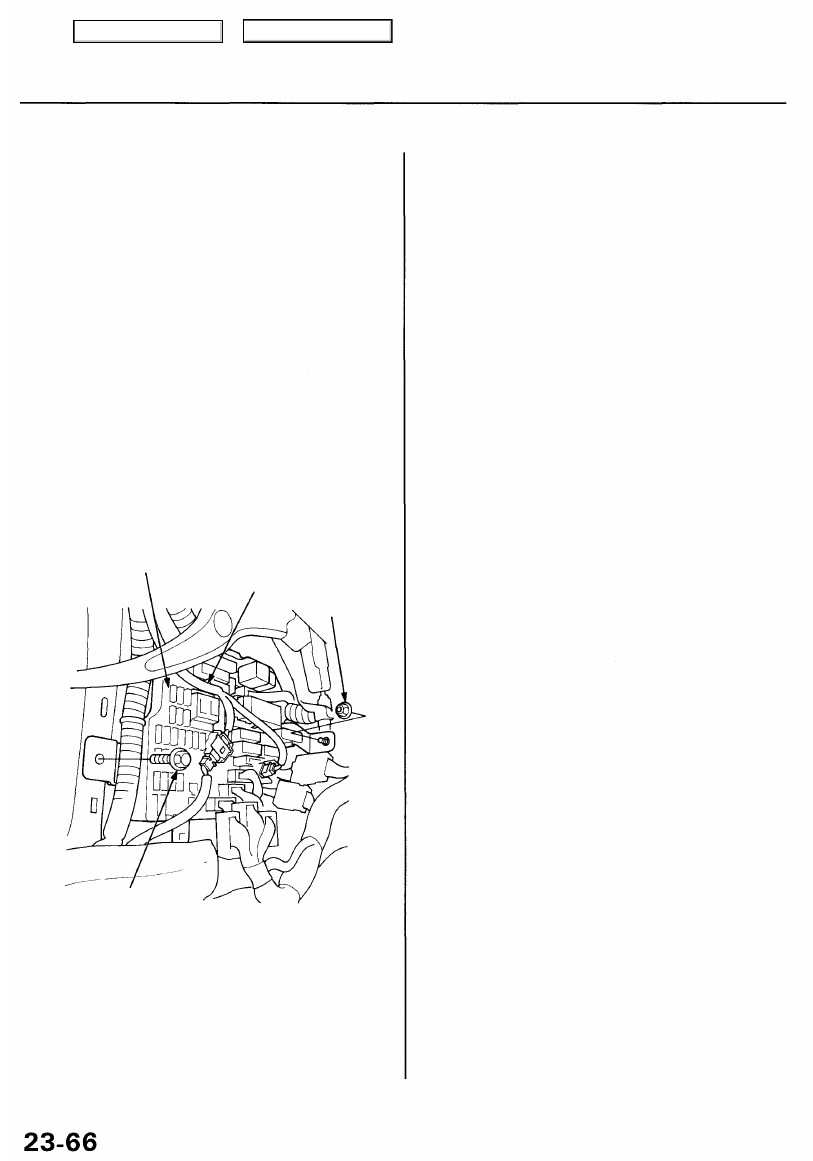

5. Remove the dashboard lower cover (see

section 20

).

6. Remove the mounting nut and bolt, and pull the

under-dash fuse/relay box out from under the dash.

BOLT

Under-dash Fuse/Relay Box

Removal/Installation

SRS components are located in this area. Review the SRS
component locations, precautions, and procedures in the
SRS (

section 24

) before performing repairs or service.

NOTE: The PCM memory must be reset after reconnecting

the battery (see

section 11

).

Removal:

1. Make sure you have the anti-theft code for the radio

and the navigation system, then write down the fre-
quencies for the radio's preset buttons.

2. Disconnect the battery negative cable, then

disconnect the positive cable, and wait at least
3 minutes.

3. Disconnect the airbag connectors (see

section 24

).

4. Disconnect the connectors from the under-dash fuse/

relay box, including the SRS main harness (see

section 24

).

UNDER-DASH FUSE/RELAY BOX

SRS MAIN HARNESS

NUT

Installation:

1. Connect the connectors to the under-dash fuse/relay

box, then install the under-dash fuse/relay box in the
reverse order of removal (see

section 24

).

2. Install the dashboard lower cover (see

 section 20

).

3. Connect the airbag connectors (see

section 24

).

4. Connect the battery positive cable, then connect the

negative cable.

5. Confirm that all systems work properly.

6. Enter the anti-theft code for the radio and the navi-

gation system, then enter the customer's radio sta-
tion presets.

Main Menu

Table of Contents

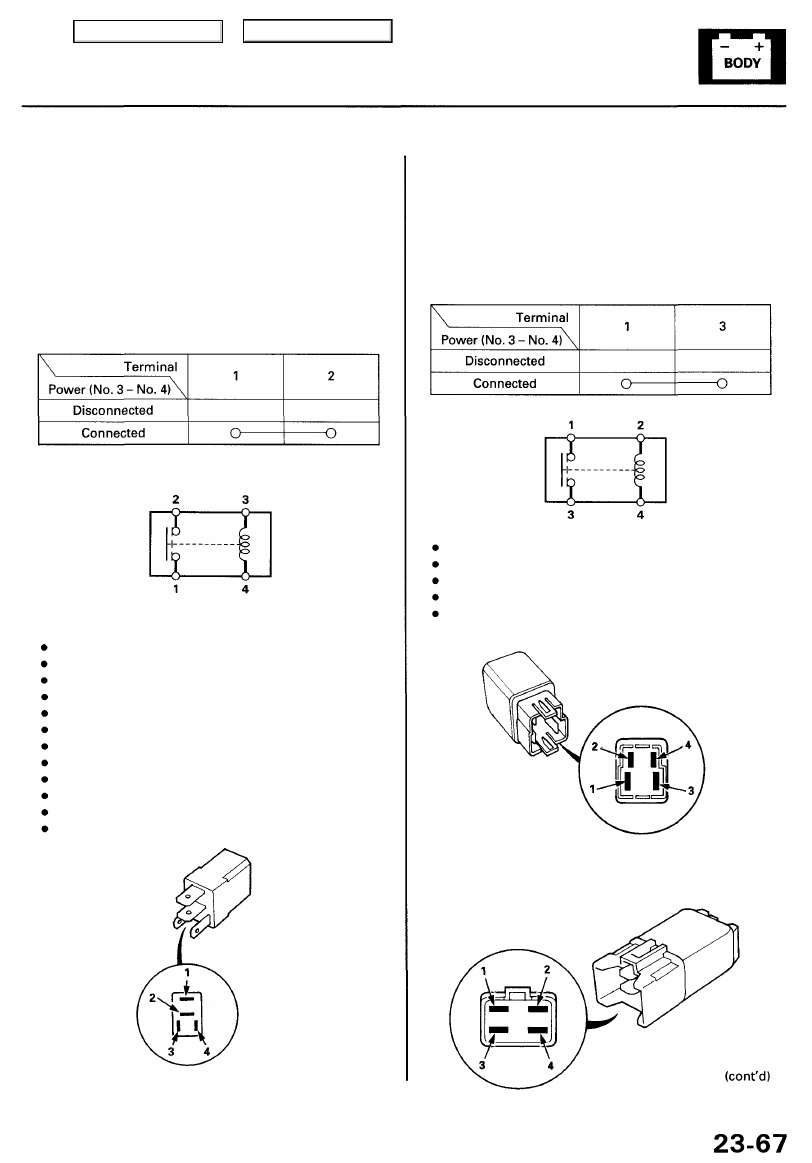

Power Relays

Relay Test

NOTE: See page

23-132

 for turn signal/hazard relay input

test.

Normally-open type A ('96 - 97 models):

1. Check for continuity between the terminals.

• There should be continuity between the No. 1

and No. 2 terminals when power and ground are
connected to the No. 3 and No. 4 terminals.

• There should be no continuity between the No. 1

and No. 2 terminals when power is disconnected.

Normally-open type B:

1. Check for continuity between the terminals.

• There should be continuity between the No. 1

and No. 3 terminals when power and ground are
connected to the No. 2 and No. 4 terminals.

• There should be no continuity between the No. 1

and No. 3 terminals when power is disconnected.

Radiator fan relay
Horn relay
Cigarette lighter relay
Power window master switch relay
Condenser fan relay
Seat heater relay
ABS front fail-safe relay
ABS rear fail-safe relay
TCS fail-safe relay
Reverse relay
Front fog light relay
Gauge relay

• Fuel pump relay
• Seat heater relay ('99 - 01 models)

Headlight relay ('96 - 98 models)
Rear window defogger relay

ABS pump motor relay

Headlight high beam relay ('99-01 models)

VSA fail-safe relay ('00 - 01 models)

Main Menu

Table of Contents

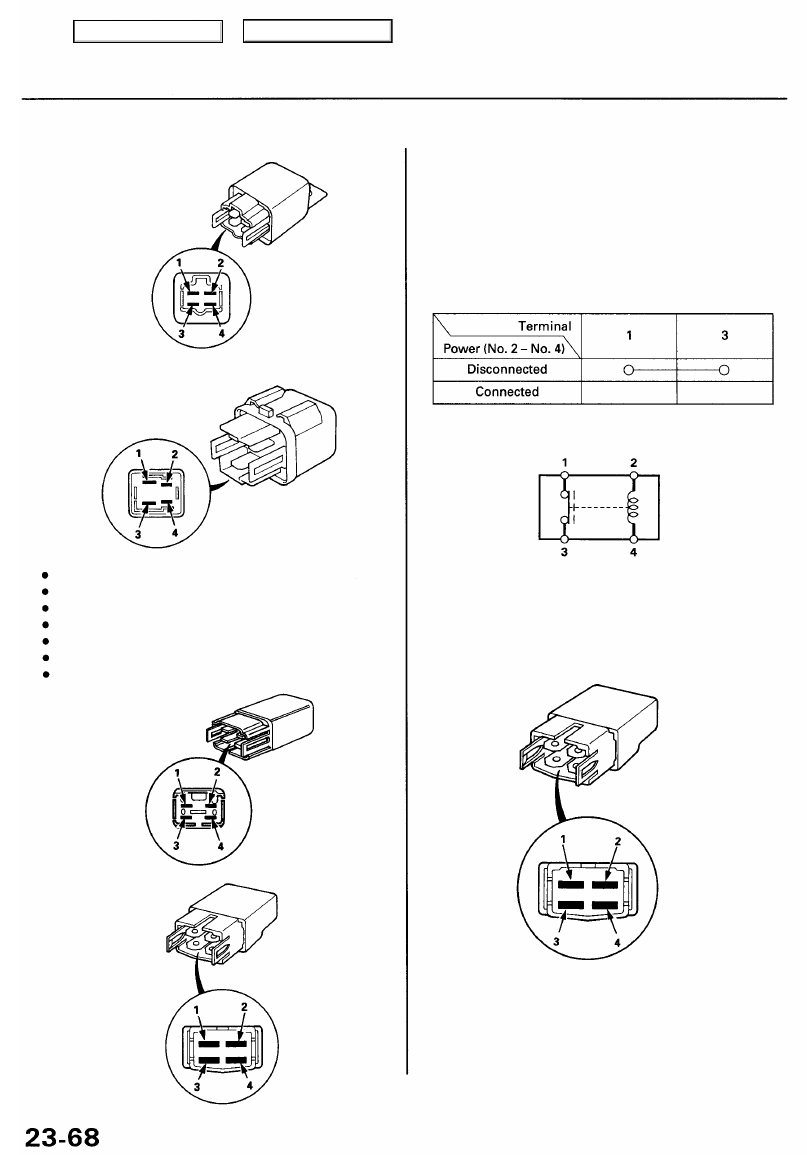

Power Relays

Relay Test (cont'd)

•

 Starter cut relay

•

 Blower motor relay

•

 Blower motor high relay

Headlight low beam relay ('99 - 01 models)
Security horn relay ('99 - 01 models)

Taillight relay ('96 - 98 models)
Wiper motor relay
A/C compressor clutch relay

Power window relay
Condenser fan relay

type 1:

type 2:

Normally-closed type:

1. Check for continuity between the terminals.

• There should be continuity between the No. 1

and No. 3 terminals when power is not connected

to the No. 2 and No. 4 terminals.

• There should be no continuity between the No. 1

and No. 3 terminals when power and ground are
connected to the No. 2 and No. 4 terminals.

• Low beam cut relay ('96 - 98 Canada models)

Main Menu

Table of Contents

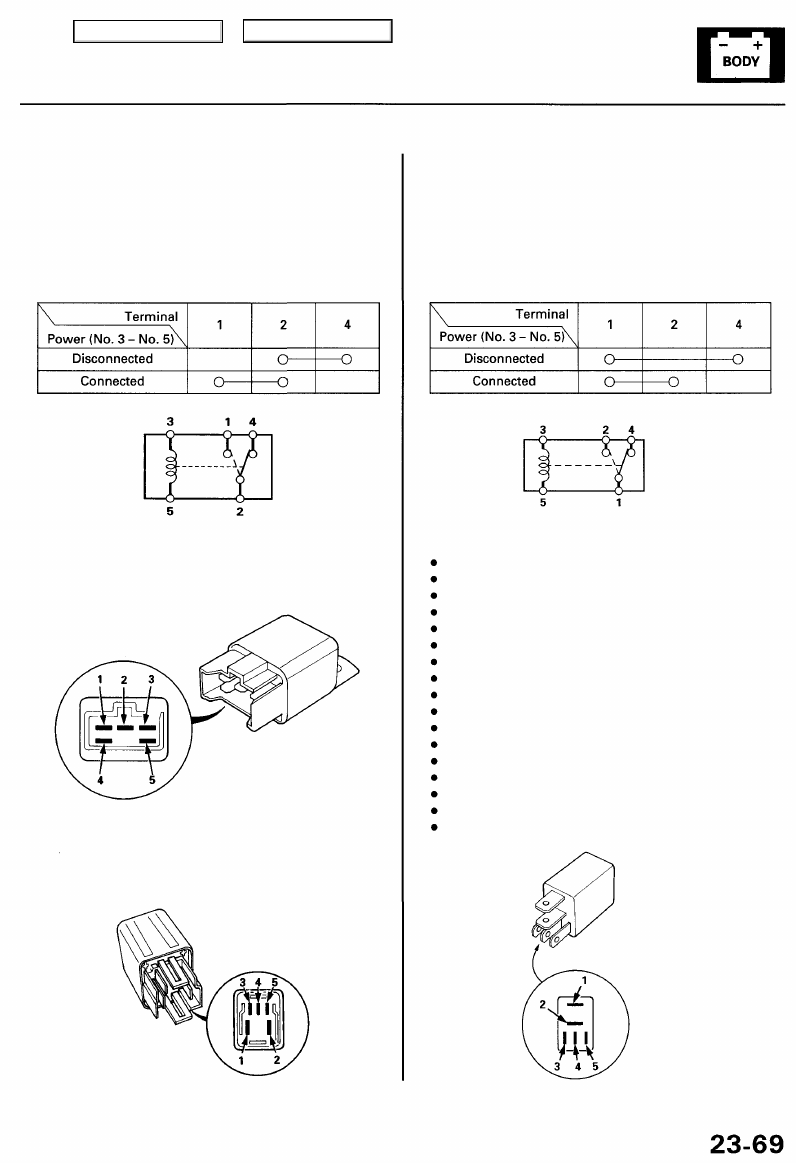

Five-terminal type A:

1. Check for continuity between the terminals.

• There should be continuity between the No. 1

and No. 2 terminals when power and ground are
connected to the No. 3 and No. 5 terminals.

• There should be continuity between the No. 2 and

No. 4 terminals when power is disconnected.

• Moonroof open relay ('96 - 97 models)
• Moonroof close relay ('96 - 97 models)

• Windshield wiper intermittent relay
• Dimmer relay
• Radiator fan main relay

ABS fail-safe relay
Cigarette lighter relay

Front fog light relay
Gauge relay
Horn relay
Moonroof open relay
Moonroof close relay
Radiator fan relay
Reverse relay
Seat heater relay ('98 model)
TCS fail-safe relay
Windshield wiper motor relay

Power window master switch relay
Driver's power window motor relay A
Driver's power window motor relay B

Accessory power socket relay ('99 - 01 models)
Taillight relay ('99 - 01 models)

Five-terminal type B ('98 - 01 models):

1. Check for continuity between the terminals.

• There should be continuity between the No. 1

and No. 2 terminals when power and ground are
connected to the No. 3 and No. 5 terminals.

• There should be continuity between the No. 2 and

No. 4 terminals when power is disconnected.
