Relay and Control Unit Locations

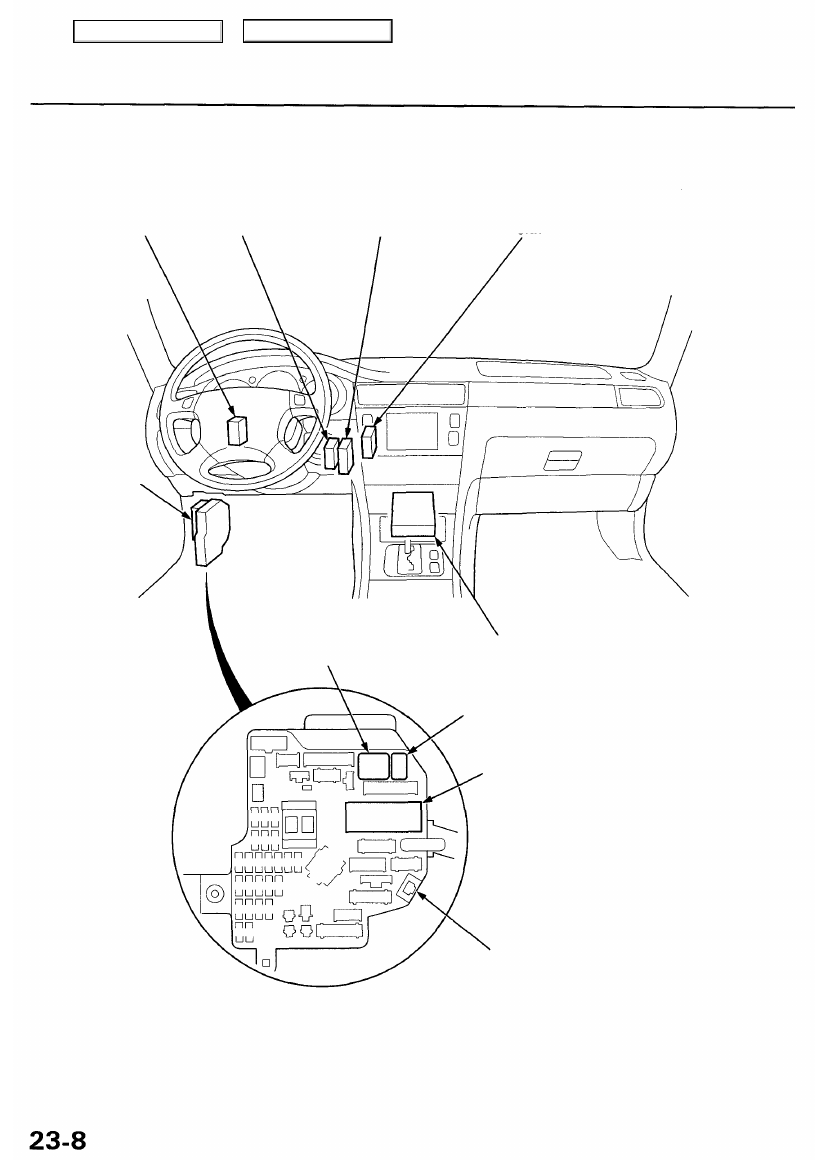

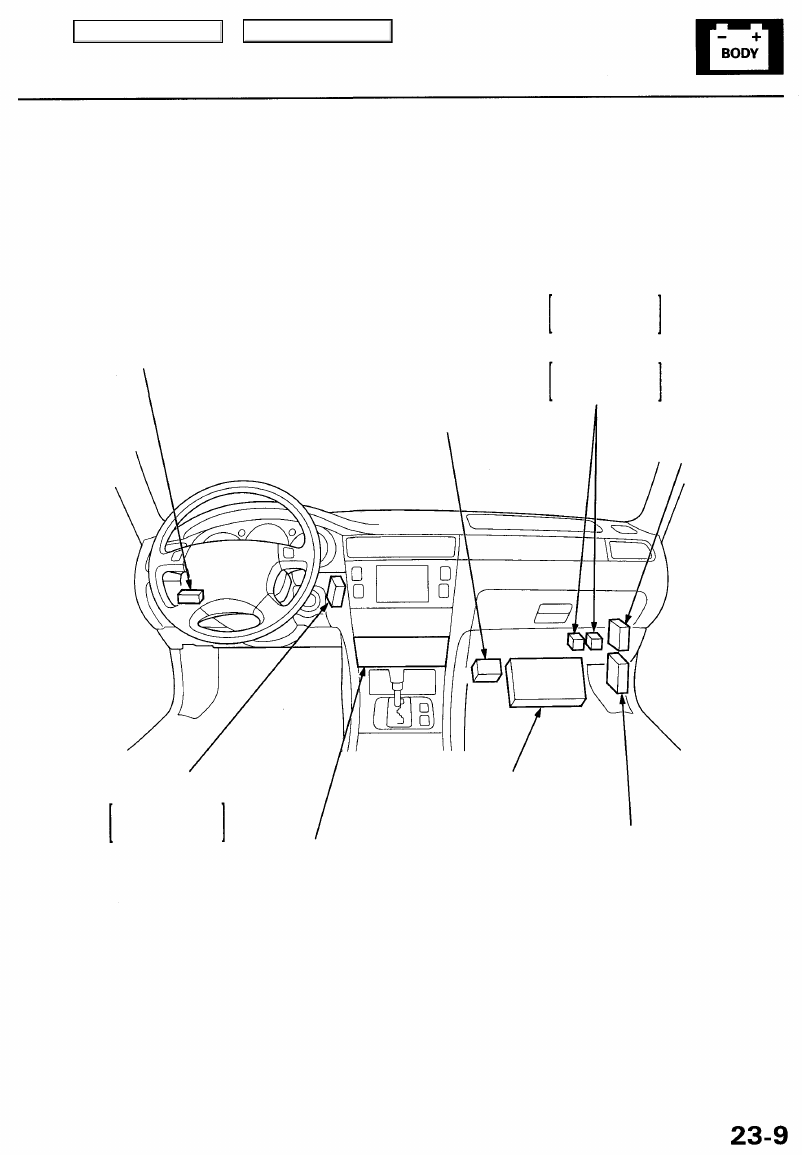

Dashboard

IMMOBILIZER PGM-FI MAIN CRUISE CONTROL
CONTROL UNIT RELAY STEERING COLUMN CONTROL UNIT UNIT

MULTIPLEX
CONTROL UNIT
(DRIVER'S)

UNDER-DASH
FUSE/RELAY BOX

STARTER CUT RELAY

SRS UNIT

POWER WINDOW
RELAY

TURN SIGNAL/
HAZARD RELAY

Main Menu

Table of Contents

FRONT SEAT HEATER
RELAY ('99-01 models)

Wire colors:
YEL/BLK, WHT/BLK

BLK and BLK/RED

CLIMATE
CONTROL

UNIT

MULTIPLEX CONTROL UNIT
(PASSENGER'S)

PCM

DASH LIGHTS BRIGHTNESS
CONTROLLER

FAN CONTROL
UNIT

• BLOWER MOTOR RELAY

Wire colors:
BLK/YEL, BLK,

WHT and RED/BLK

- BLOWER MOTOR HIGH RELAY

Wire colors:
BLK/YEL, LG GRN

BLU/RED and BLK

• ABS CONTROL UNIT

('96-99 models)

• VSA CONVERTER UNIT

('00-01 models)

Main Menu

Table of Contents

Relay and Control Unit Locations

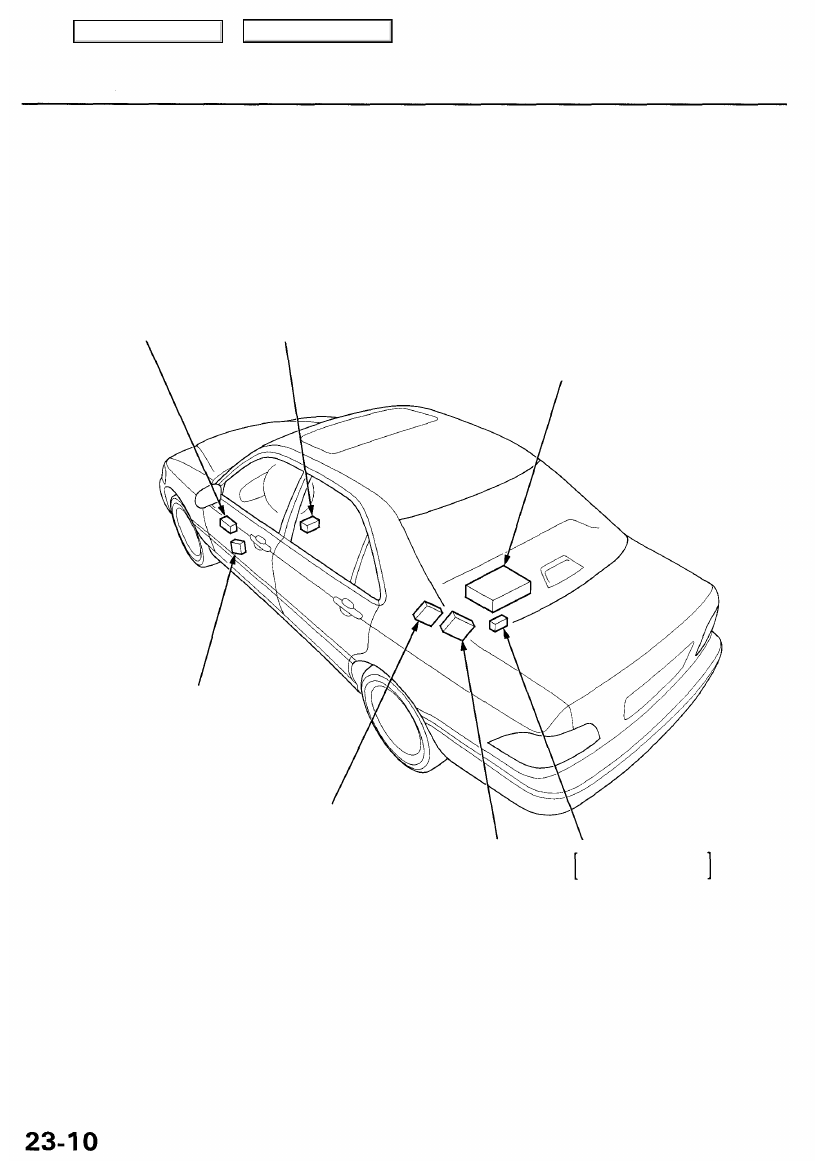

Door, Floor, Roof and Rear Bulkhead

MULTIPLEX CONTROL
UNIT (DOOR) POWER SEAT CONTROL UNIT

NAVIGATION
CONTROL UNIT

POWER MIRROR
CONTROL UNIT

• AUTOMATIC LIGHTING

CONTROL UNIT (USA)

• DAYTIME RUNNING LIGHTS

CONTROL UNIT (Canada)

TCS CONTROL UNIT

('96-99 models)

FUEL PUMP RELAY

Wire colors: RED/WHT,

BLK/YEL, GRN and YEL

Main Menu

Table of Contents

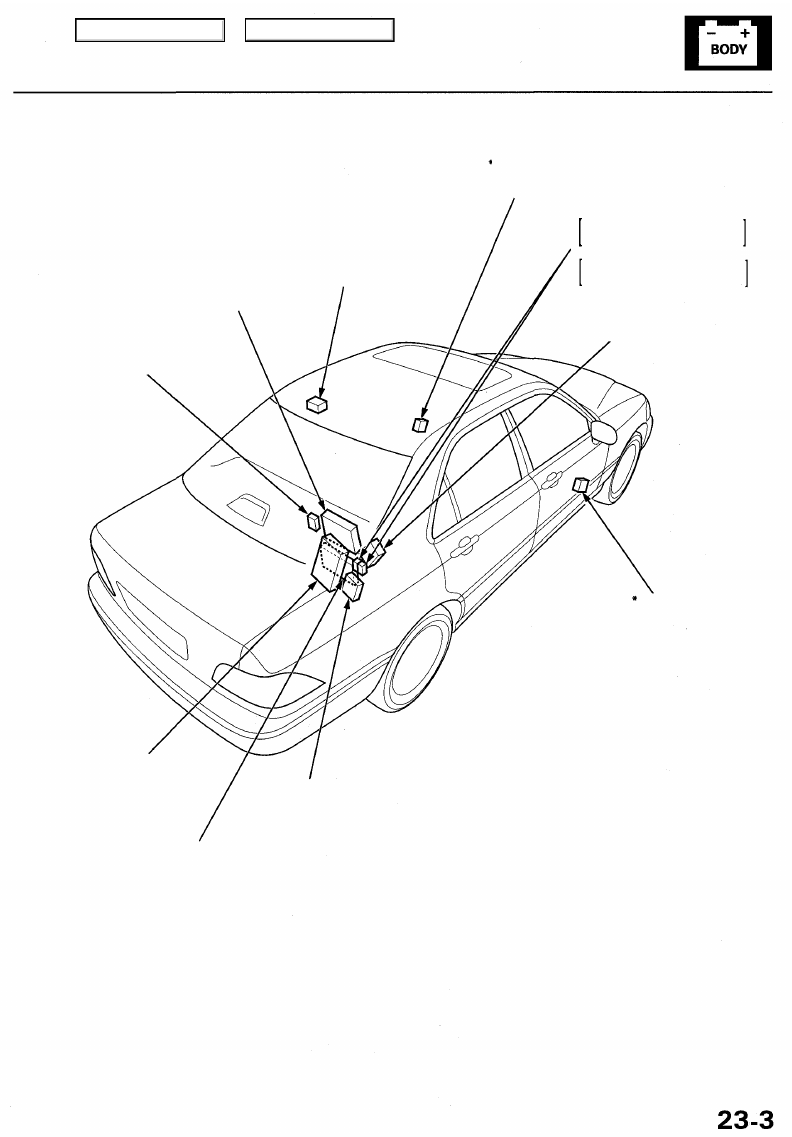

Door, Roof and Rear Bulkhead

*4

POWER WINDOW

CONTROL

UNIT

*

1

 '00-02 models

*

2

 '02 model (USA)

*

3

 '96 - 01 models

*

4

 '02 model

*

2

ONSTAR CONTROL UNIT

*

4

KEYLESS RECEIVER

UNIT

*

3

KEYLESS RECEIVER

UNIT

*

4

POWER MIRROR

CONTROL UNIT

STEREO AMPLIFIER
(BOSE SOUND SYSTEM)

*

2

ONSTAR SYSTEM INTERFACE

UNIT

*

2

ONSTAR SYSTEM RADIO

FREQUENCY MODULATOR
UNIT

MOONROOF CONTROL
UNIT

• MOONROOF OPEN RELAY

Wire colors: YEL/GRN (YEL*

1

)

GRN/YEL, GRN, BLU and BLK

• MOONROOF CLOSE RELAY

Wire colors: YEL/GRN (YEL*

1

)

GRN/RED, GRN, RED and BLK

Main Menu

Table of Contents
