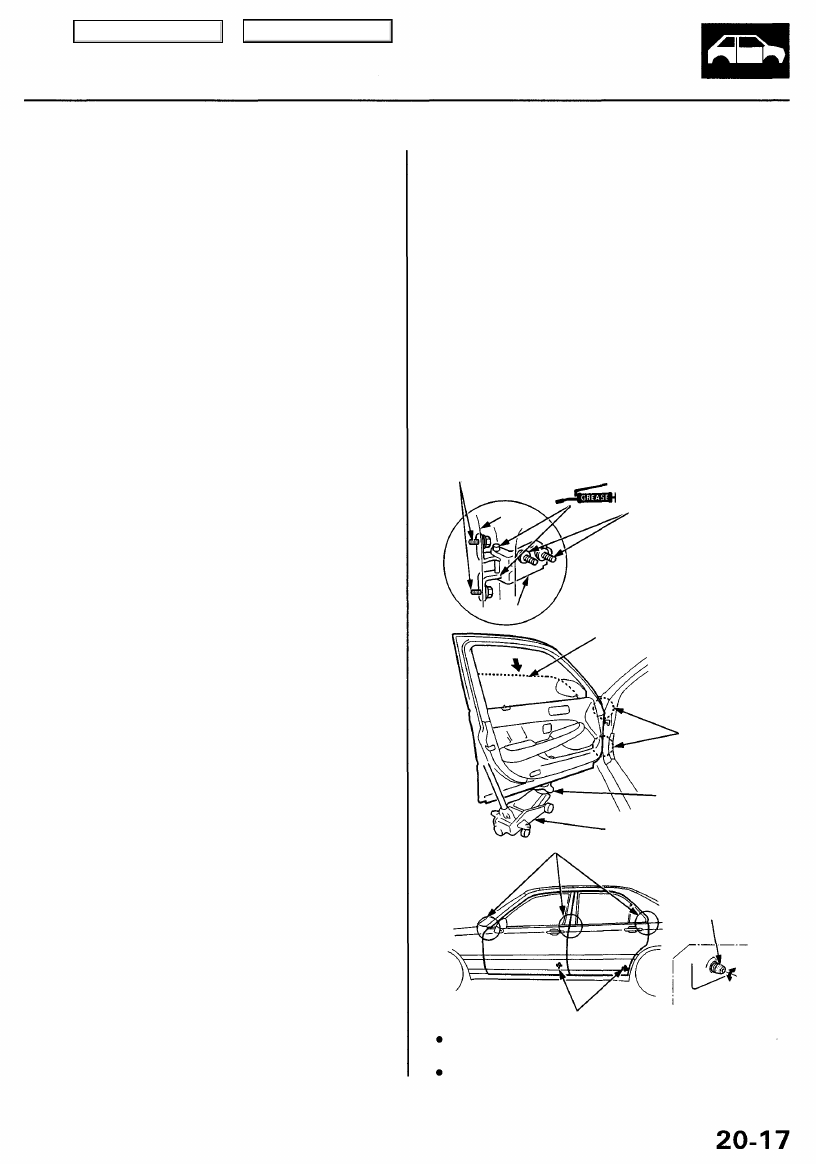

Position Adjustment

NOTE: Place the vehicle on a firm, level surface when
adjusting the doors.

After installing the door, check for a flush fit with the

body, then check for equal gaps between the front, rear,
and bottom door edges and the body. The door and body
edges should also be parallel. Before adjusting, replace

the mounting bolts. Adjust at the hinges as shown.

CAUTION: Place a shop towel on the jack to prevent
damage to the door when loosening the door and hinge
mounting bolts for adjustment.

DOOR MOUNTING BOLTS

8 x 1.25 mm

29 N-m (3.0 kgf-m, 22 Ibf-ft)

Loosen the door mounting bolts slightly

to move the door in or out until

it's flush with the body. If necessary,
you can install a shim behind one
hinge to make the door edges
parallel with the body.

HINGE MOUNTING BOLTS

8 x 1.25 mm

29 N-m (3.0 kgf-m, 22 Ibf-ft)

Remove the inner fender,
loosen the hinge mounting
bolts, and move the door
backward or forward,
up or down as necessary

to equalize the gaps.

HINGES

SHOP
TOWEL

JACK

The door and body edges should be parallel.

If necessary,
adjust the door

cushion.

DOOR CUSHIONS

NOTE:

Apply touch-up point to the hinge mounting bolts
and around the hinges.
Check for water leaks.

DOOR

HINGE

Lower the glass.

Main Menu

Table of Contents

Doors

Mirrors

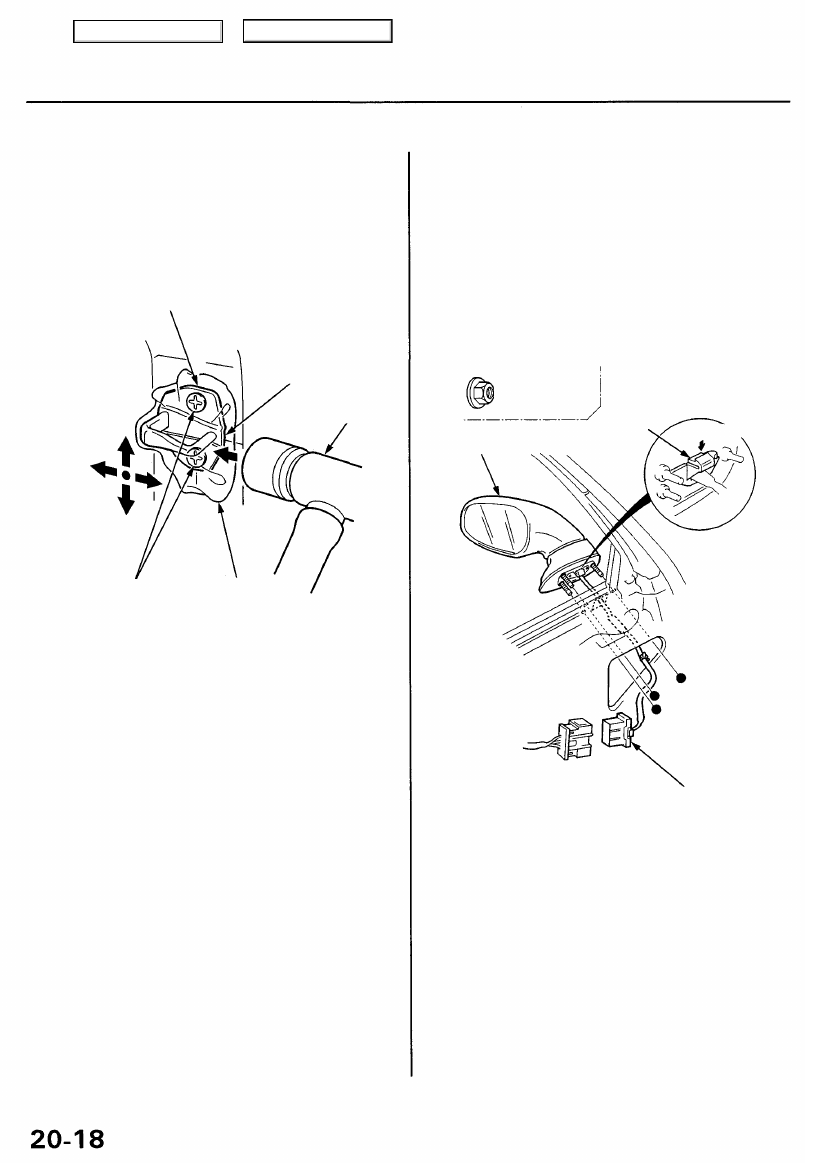

Striker Adjustment

Make sure the door latches securely without slamming it.
If necessary, adjust the striker: The striker nuts are fixed.

The striker can be adjusted slightly up or down, and in or

out.

1. Loosen the screws, then insert a shop towel between

the body and striker.

STRIKER

PLASTIC
HAMMER

2. Lightly tighten the screws.

3. Wrap the striker with a shop towel, then adjust the

striker by tapping it with a plastic hammer.

CAUTION: Do not tap the striker too hard.

4. Loosen the screws and remove the shop towel.

5. Lightly tighten the screws.

6. Hold the outer handle out, and push the door

against the body to be sure the striker allows a flash
fit. If the door latches properly, tighten the screws
and recheck.

Power Mirror Removal

NOTE: Take care not to scratch the mirror and door.

1. Raise the glass fully.

2. Remove the door panel (see page

20-4

), then

remove the plastic cover as needed.

3. Disconnect the connector, and detach the clip.

Remove the nuts, detach the clip, then remove the
mirror while holding it.

•: Nut locations, 3

6 x 1.0 mm

19.8 N-m (1.0 kgf-m,

7.2 Ibf-ft)

CONNECTOR

4. Installation is the reverse of the removal procedure.

NOTE: Make sure the connector is connected prop-

erly.

Insert a shop towel
between the body and
striker.

MIRROR

CLIP

Push here.

SCREWS

8 x 1.25 mm

18 N-m (1.8 kgf-m,
13 Ibf-ft)

SHOP
TOWEL

Main Menu

Table of Contents

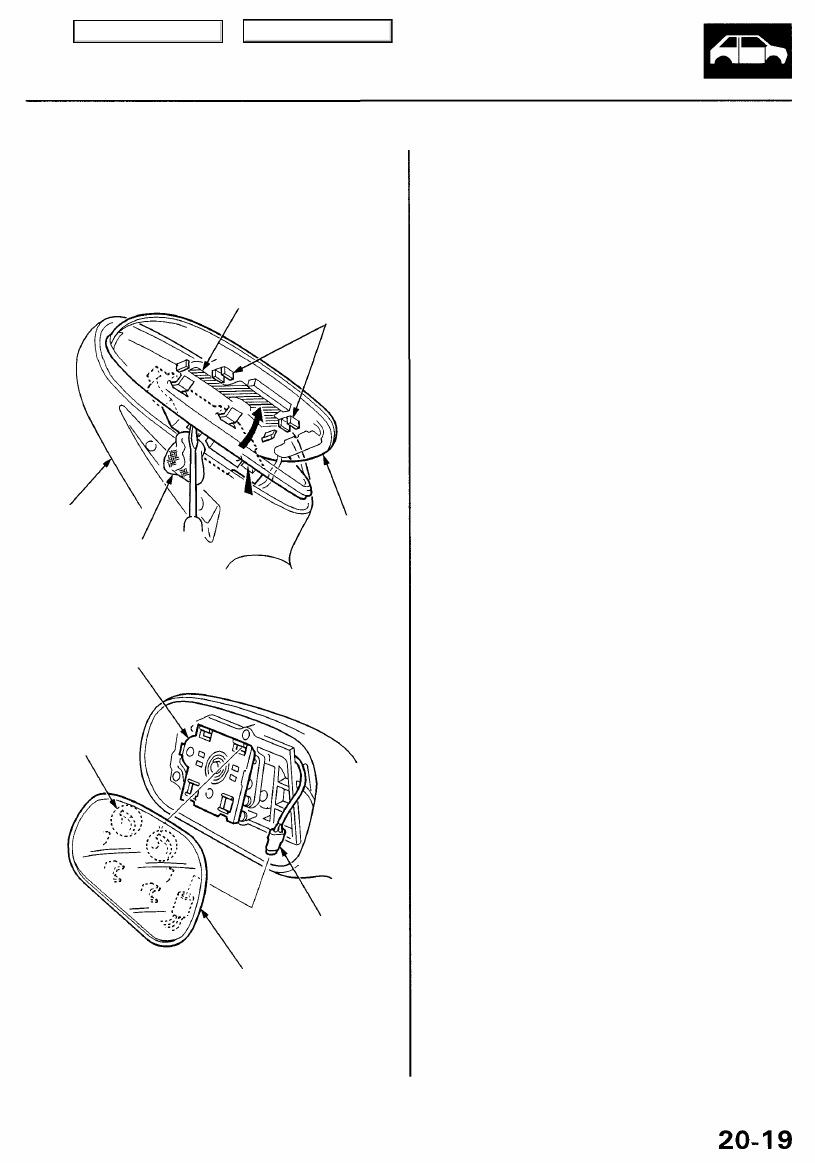

Mirror Holder Removal

NOTE: Take care not to scratch the mirror housing.

1. Pry the mirror holder out from the bottom until you

can see the actuator, then detach the hooks using a
flat tip screwdriver.

CAUTION: When prying with a flat-tip screwdriver,
wrap it with a shop towel to prevent damage.

ADHESIVE TAPE

HOOKS

MIRROR
HOUSING

SHOP
TOWEL

MIRROR
HOLDER

2. Detach the hooks, disconnect the defogger connec-

tor (if so equipped), then remove the mirror holder
from the actuator.

ACTUATOR

HOOK

DEFOGGER
CONNECTOR

MIRROR HOLDER

3. Installation is the reverse of the removal procedure.

Main Menu

Table of Contents

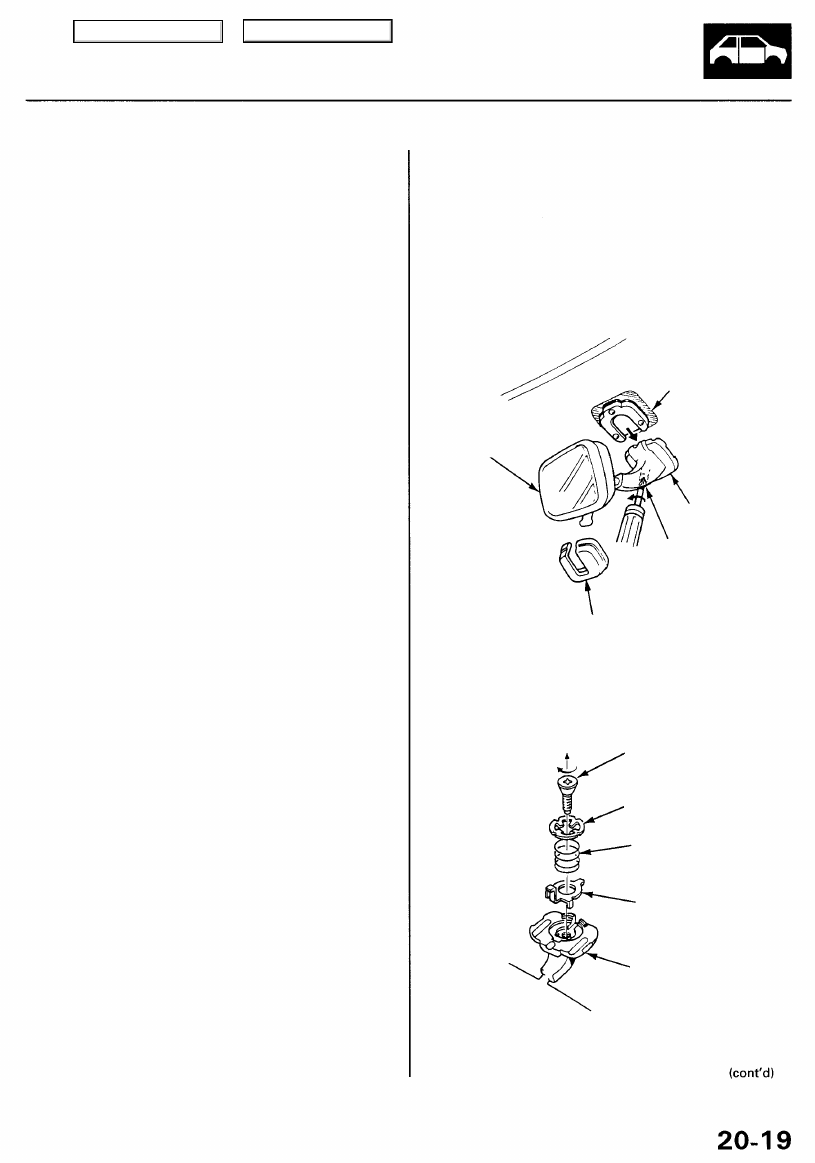

Rearview Mirror Removal

'96 - 98 models:

1. Carefully remove the cover with a flat tip screwdriver.

CAUTION: When prying with a flat-tip screwdriver,
wrap it with protective tape to prevent damage.

2. Loosen the lock bolt, then slide the mirror stay from

the lug.

LUG

REARVIEW
MIRROR

MIRROR STAY

LOCK BOLT
Counterclockwise
to loosen.

COVER

3. Remove the lock bolt, then remove the toothed lock

washer and hold spring from the mirror stay.

LOCK BOLT
Left-hand

threads

TOOTHED LOCK WASHER

HOLD SPRING

HOOK PLATE

MIRROR STAY

4. Installation is the reverse of the removal procedure.
