Glass/Quarter Glass/Regulator Removal (cont'd)

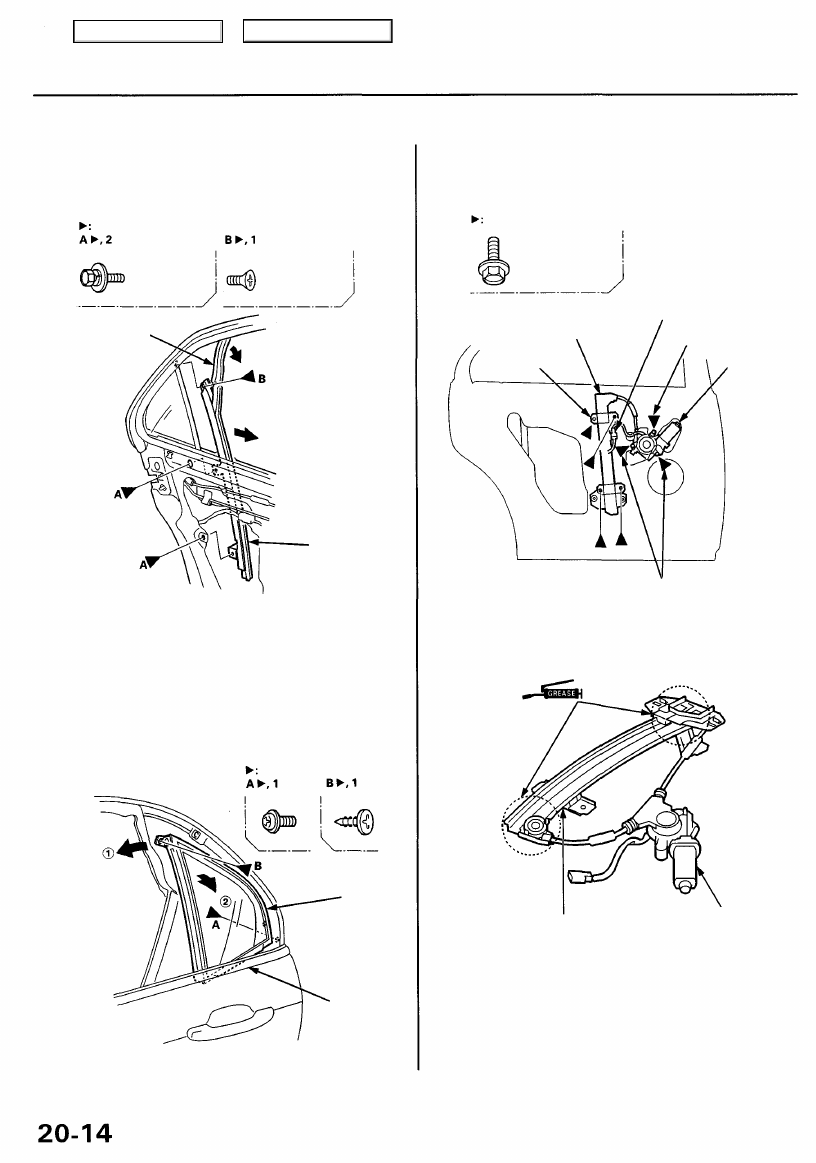

3. Remove the glass run channel as needed, remove

the bolts and screw, then move the rear channel
forward.

4 x 0.8 mm

4 N-m (0.4 kgf-m,
3 Ibf-ft)

GLASS RUN
CHANNEL

REAR
CHANNEL

4. Remove the quarter glass.

NOTE: When installing the quarter glass, make sure

the outer molding lip is not pinched.

Screw locations

QUARTER
GLASS

OUTER
MOLDING

5. Disconnect the connector, then remove the regula-

tor through the hole in the door.

Bolt locations, 7

6 x 1.0 mm

8 N-m (0.8 kgf-m,
6 Ibf-ft)

CONNECTOR

Loosen.

POWER

WINDOW
MOTOR

6. Grease all the sliding surfaces of the regulator where

shown.

7. Installation is the reverse of the removal procedure.

NOTE: Roll the glass up and down to see if it moves

freely without binding. Also make sure that there is

no clearance between the glass and glass run channel

when the glass is closed. Adjust the position of the
glass as necessary (see page

20-16

).

6 x 1.0 mm

9 N-m (0.9 kgf-m,
7 Ibf-ft)

Bolt, screw locations

Loosen.

Loosen.

REGULATOR

REGULATOR

POWER WINDOW
MOTOR

Main Menu

Table of Contents

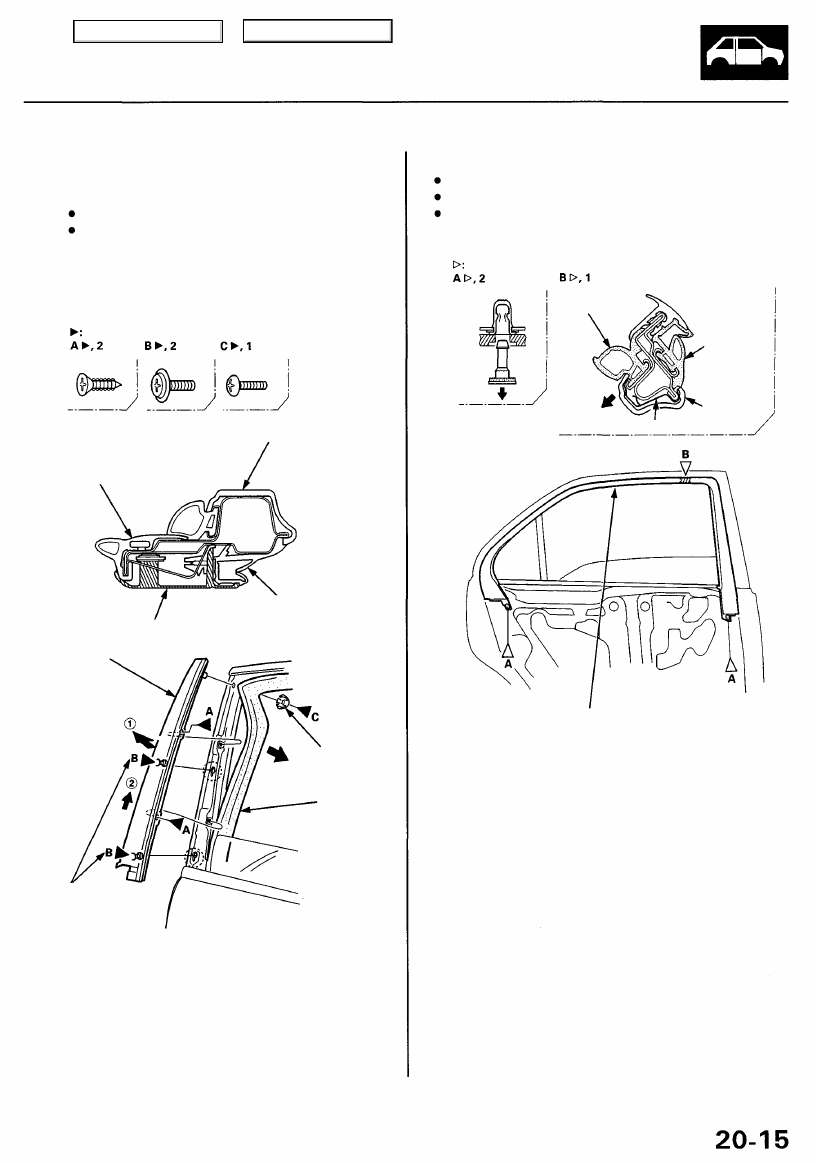

Sash Trim Removal

NOTE: Lower the glass fully.

1. Remove:

Door panel (see page

20-11

)

Inner sash trim

2. Remove the glass run channel and outer weather-

strip as needed. Remove and loosen the screws,

then remove the sash trim.

Screw locations

INNER SASH
TRIM

OUTER
WEATHERSTRIP

SASH TRIM

GLASS RUN
CHANNEL

SASH
TRIM

GROMMET

GLASS RUN
CHANNEL

Loosen.

3. Installation is the reverse of the removal procedure.

NOTE: Make sure the glass run channel and outer

weatherstrip are installed securely.

Inner Sash Trim Removal

NOTE:

Lower the glass fully.

Take care not to scratch the inner sash trim.

Remove the door panel (see page

20-11

).

Clip locations

INNER
WEATHERSTRIP

CLIP

GLASS RUN
CHANNEL

INNER SASH
TRIM

INNER SASH
TRIM

Installation is the reverse of the removal procedure.

NOTE: If necessary, replace any damaged clips.

Main Menu

Table of Contents

Doors

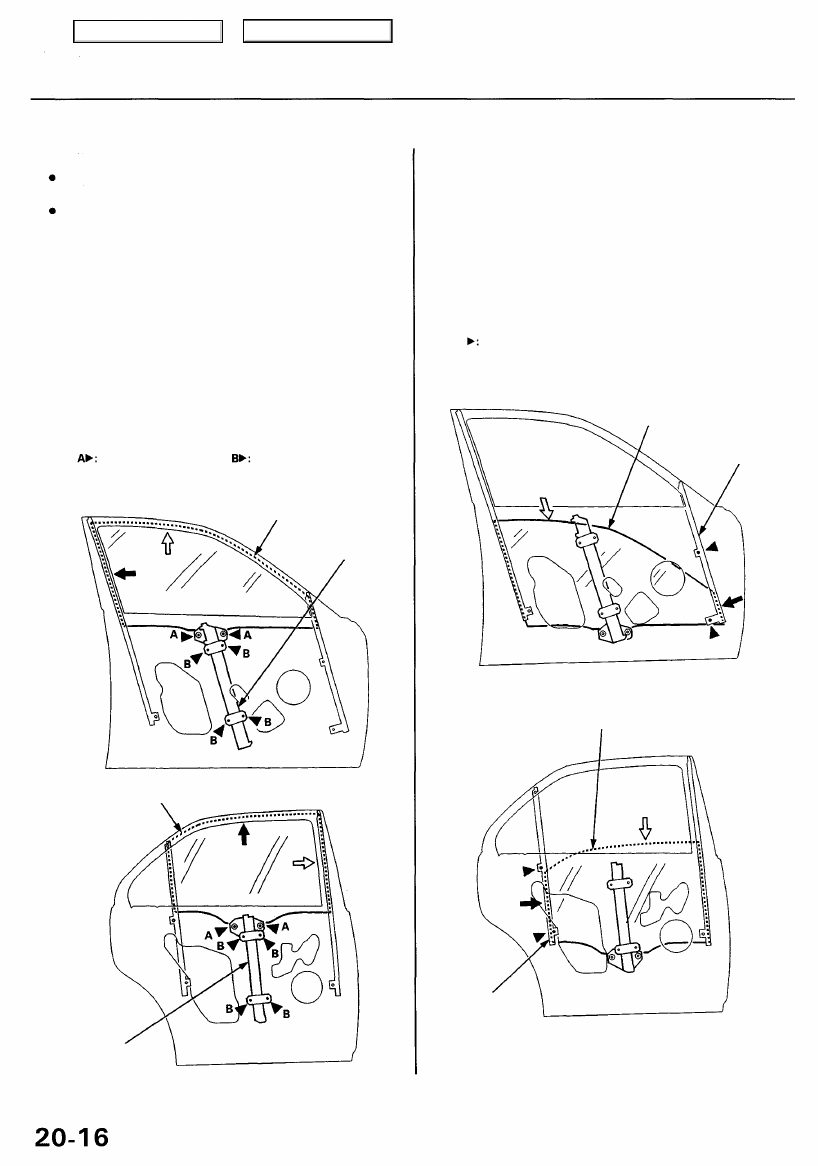

Glass Adjustment

NOTE:

Place the vehicle on a firm, level surface when adjust-
ing the glass.
Check the weatherstrips and glass run channel for dam-
age or deterioration, and replace them if necessary.

1. Remove:

• Door panel (see pages

20-4

,

 20-11

)

• Plastic cover (see pages

20-2

,

20-9

)

2. Raise the glass fully.

3. Loosen the glass mounting bolts and regulator mount-

ing bolts.

4. Push the glass rearward (front door glass) or for-

ward (rear door glass).

Front:

GLASS

REGULATOR

Rear:

GLASS

REGULATOR

5. Tighten the glass mounting bolts and regulator

mounting bolts.

6. Loosen the front channel mounting bolts or rear

channel mounting bolts.

7. Lower the glass.

8. Push the front channel or rear channel against the

glass, then tighten each mounting bolt.

Front:

GLASS

FRONT
CHANNEL

Rear:

GLASS

REAR
CHANNEL

Glass mounting bolt
locations.

Regulator mounting
bolt locations.

Front and rear
channel mounting
bolt locations

Main Menu

Table of Contents

9. Check that the glass moves smoothly.

10. Raise the glass fully and check for gaps.

11. Check the glass operation.

NOTE: Check that the glass contacts the glass run
channel evenly.

OUTER

WEATHERSTRIP

GLASS RUN

CHANNEL

GLASS

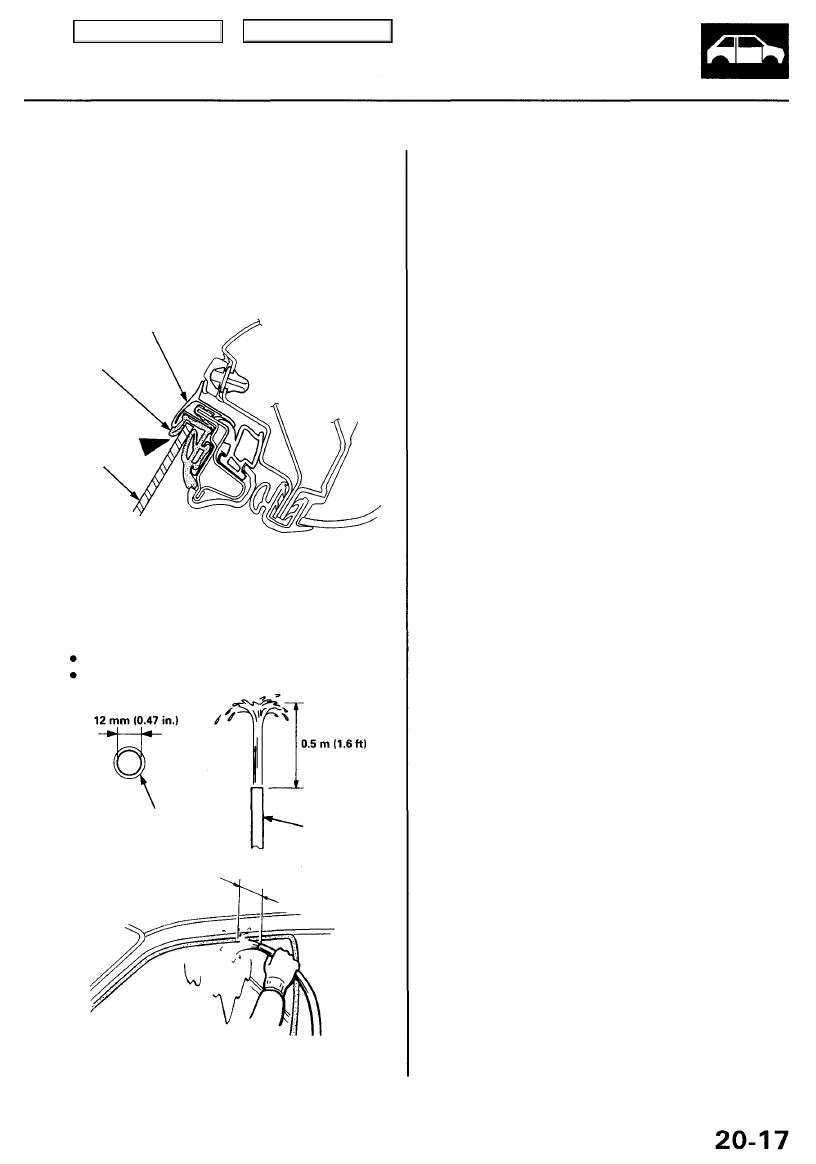

12. Check for water leaks.

Spray water over the roof and on the sealing area
as shown.

NOTE:

Adjust the water pressure as shown.

Do not squeeze the tip of the hose.

HOSE

HOSE

300 mm (11.8 in.)

13. Reinstall all removed parts in the reverse order of

removal.
