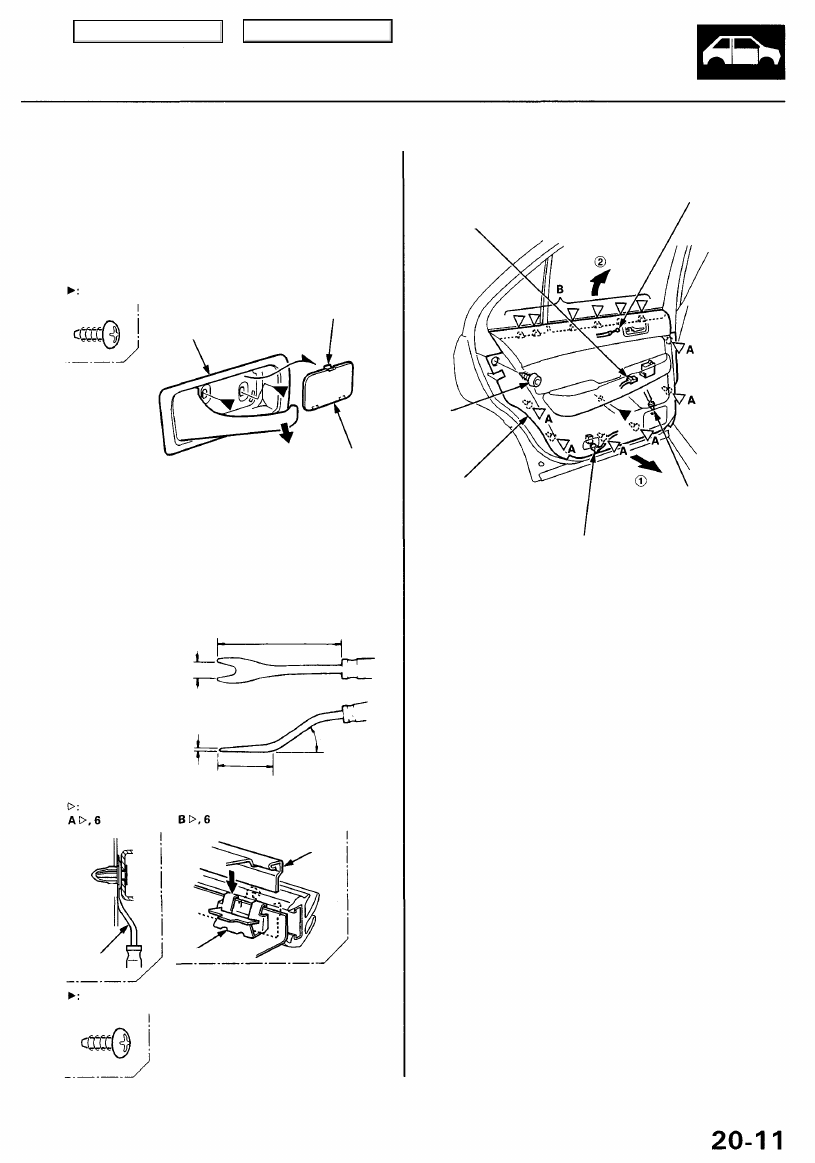

Door Panel Removal

NOTE: Take care not to scratch the door panel and other
parts.

1. Remove the trim plate, then remove the screws.

NOTE: Do not remove the inner handle from the
door panel.

Pry here.

TRIM

PLATE

2. Remove the screw and stop. Release the clips that

hold the door panel, then remove the door panel by
pulling it upward. Disconnect the connectors and
inner handle cable.

NOTE: Remove the door panel with as little bend-
ing as possible to avoid creasing or breaking it.

95 mm (3.74 in.)

TRIM PAD
REMOVER

(Commercially
available)
Snap-on

#A177, or
equivalent

12 mm
(0.47 in.)

1 mm
(0.04 in.)

45°

45 mm
(1.77 in.)

Clip locations

DOOR
PANEL

CLIP

POWER WINDOW
SWITCH
CONNECTOR

INNER
HANDLE
CABLE

STOP

DOOR
PANEL

ASHTRAY
LIGHT

COURTESY

LIGHT
CONNECTOR

3. Installation is the reverse of the removal procedure.

1

Screw locations, 2

INNER HANDLE

TRIM PAD

REMOVER

Screw location, 1

Main Menu

Table of Contents

Doors

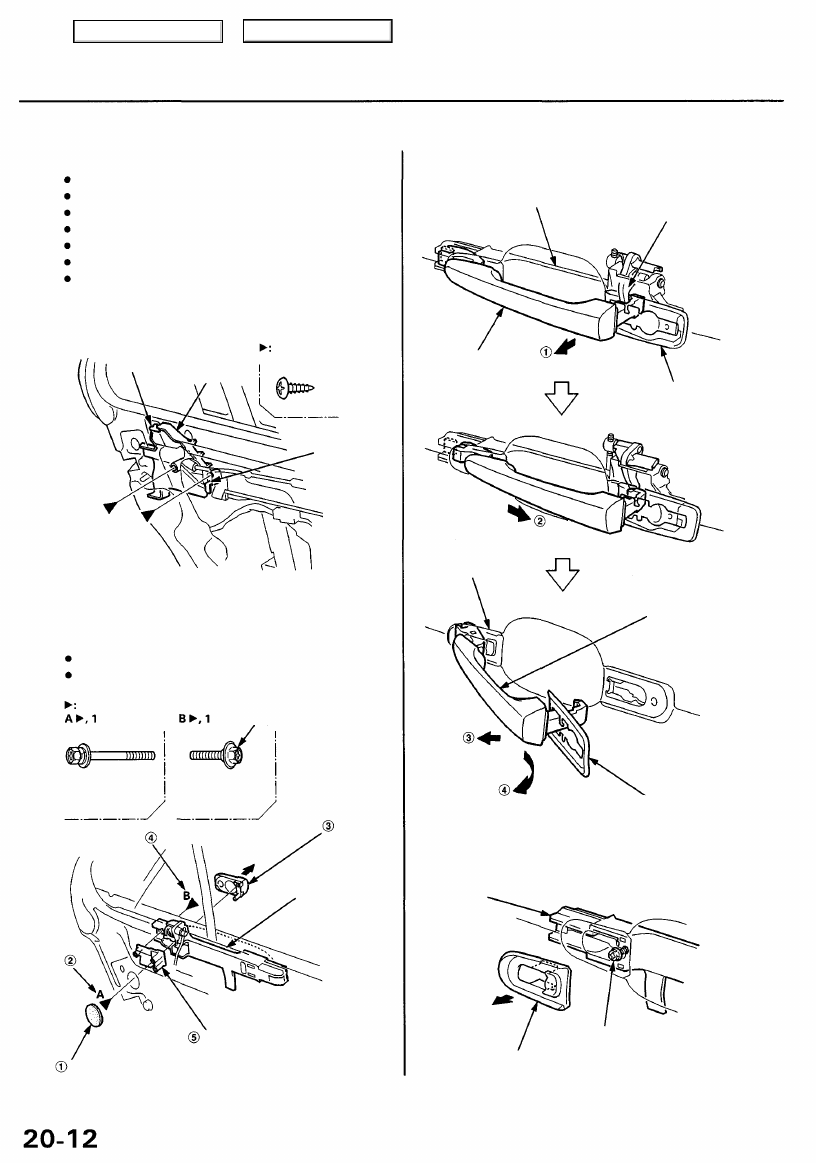

Outer Handle/Latch Removal

1. Remove:

Door panel (see page

20-11

)

Plastic cover (see page

20-9

)

Inner molding (see page

20-9

)

Inner sash trim (see page

20-15

)

Sash trim (see page

 20-15

)

Glass
Rear channel (see page

20-14

)

2. Remove the rod protector.

Screw locations, 2

HOOK

3. Remove the outer handle cover, then remove the

outer handle holder.

NOTE:

Take care not to drop the bolt inside the door.

Remove in numbered sequence.

Bolt locations

COLLAR

4 x 0.8 mm

3 N-m (0.3 kgf-m,
2 Ibf-ft)

OUTER
HANDLE
COVER

OUTER
HANDLE
BASE

OUTER HANDLE
HOLDER

HOLE SEAL

4. Remove the outer handle as shown.

OUTER HANDLE
BASE

LEVER

SEAT B

5. Remove the seat A, then loosen the bolt.

OUTER
HANDLE
BASE

SEAT A

5 x 0.8 mm

5 N-m (0.5 kgf-m,
4 Ibf-ft)
Loosen.

ROD

PROTECTOR

HOOK

5 x 0.8 mm

5 N-m (0.5 kgf-m,
4 Ibf-ft)

OUTER
HANDLE

SEAT A

SEAT B

OUTER
HANDLE

Main Menu

Table of Contents

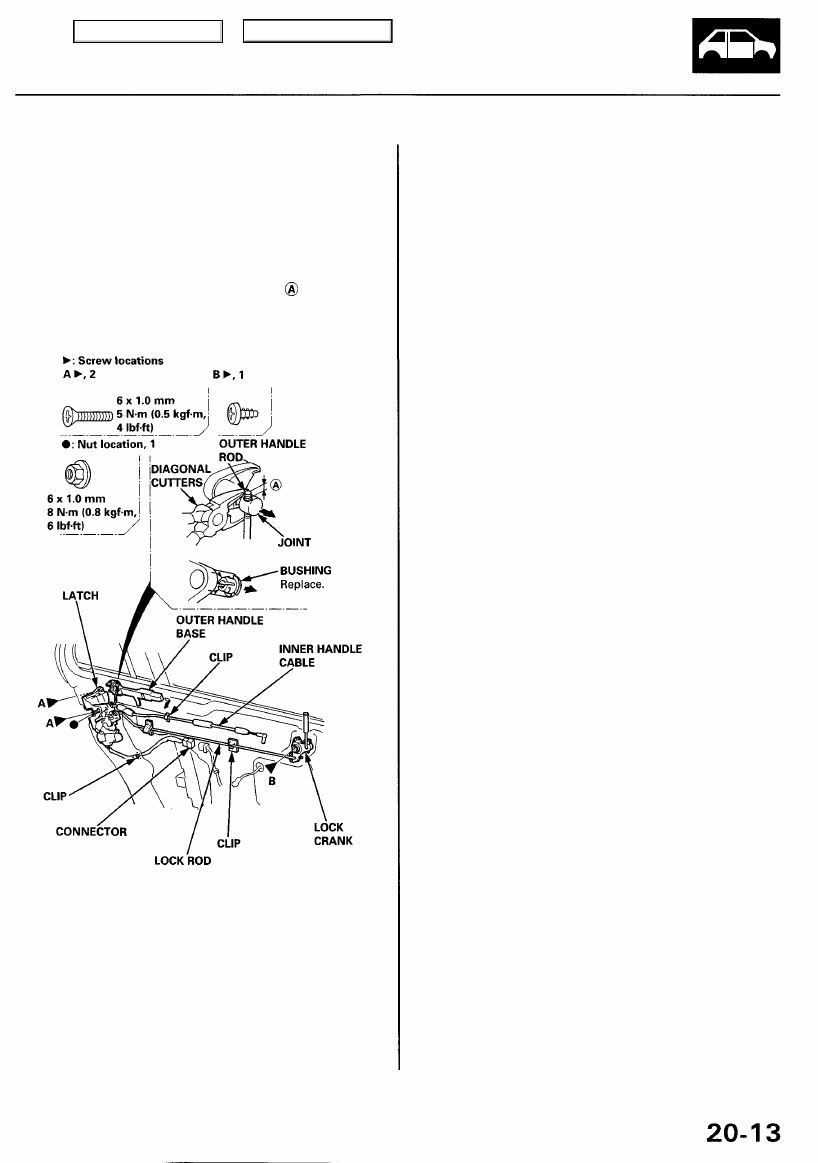

6. Slide the outer handle base, and remove it from the

door. Disconnect the connector, detach the clips,
and remove the lock crank, then remove the latch
with the outer handle base through the hole in the
door. Pry the outer handle rod out from the outer
handle base using diagonal cutters.

NOTE:
• To ease reassembly, note location of the outer

handle rod on the joint before disconnecting it.

• Take care not to bend the rods.

7. Installation is the reverse of the removal procedure.

NOTE: Make sure the door locks and opens properly.

Main Menu

Table of Contents

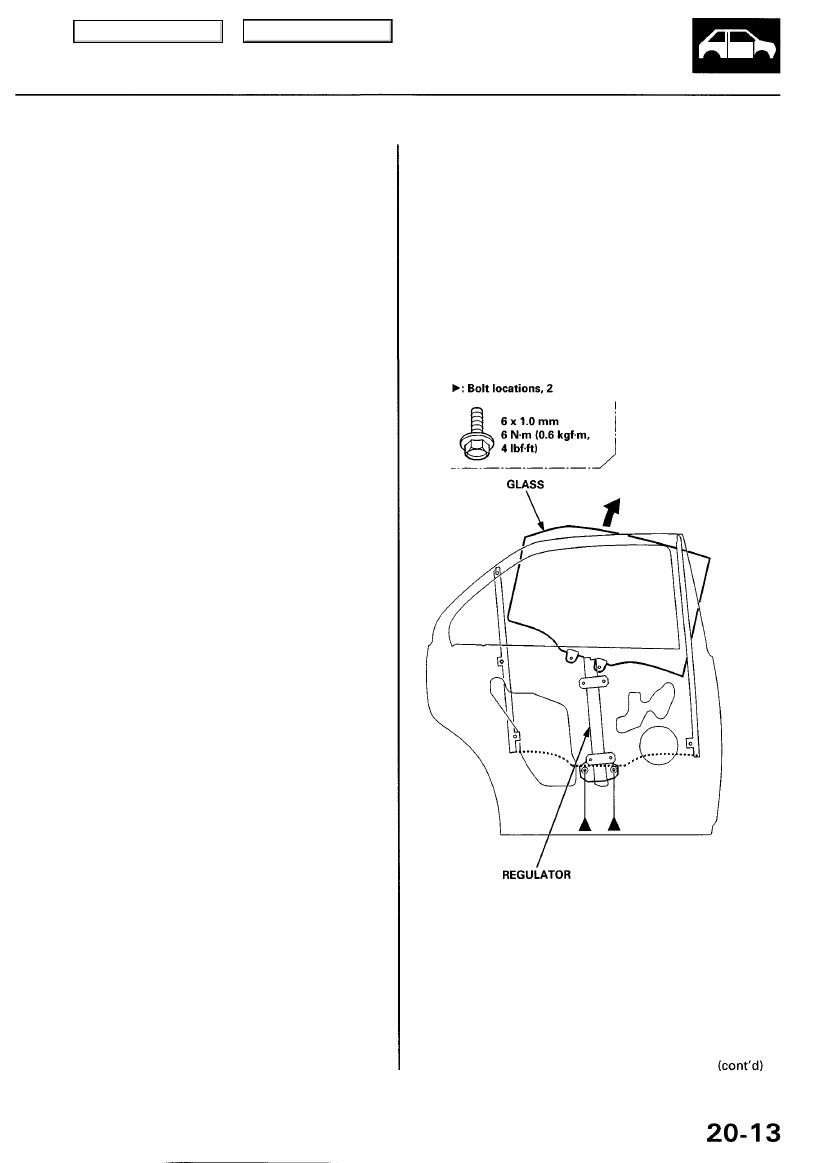

Glass/Quarter Glass/Regulator
Removal

1. Remove:

• Door panel (see page

20-11

)

• Plastic cover (see page

20-9

)

• Inner molding (see page

20-9

)

• Inner sash trim (see page

20-15

)

• Sash trim (see page

20-15

)

2. Carefully move the glass until you can see the bolts,

then remove them. Carefully pull the glass out through
the window slot.

NOTE: Take care not to drop the glass inside the door.
