Mirrors

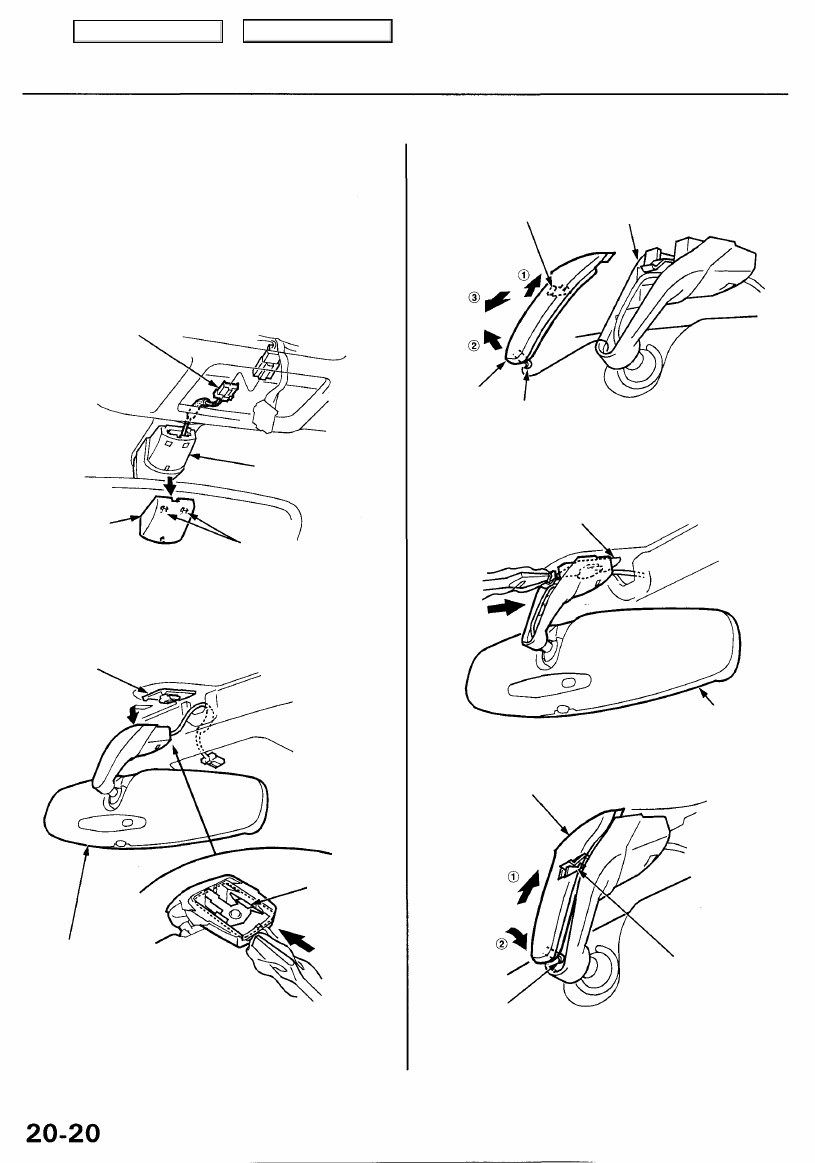

Rearview Mirror Removal (cont'd)

'99 - 01 models (With automatic dimming):

CAUTION: When prying with a flat-tip screwdriver,
wrap it with protective tape to prevent damage.

1. Remove the front ceiling light (see

section 23

).

2. Disconnect the connector, and carefully remove the

bracket cover by releasing the hooks. Take care not

to scratch the cover and mirror bracket.

CONNECTOR

BRACKET
COVER

HOOKS

3. To release the spring, slide the rearview mirror for-

ward by gently tapping the mirror bracket with a
flat-tip screwdriver and a plastic hammer. Remove
the mirror from the lug.

LUG

SPRING

REARVIEW
MIRROR

4.

Remove the wire cover from the mirror bracket by
releasing the hooks in the sequence shown.

HOOK

MIRROR
BRACKET

WIRE
COVER

HOOK

5.

Install the rearview mirror by sliding it over the lug
until its spring contacts the lug. Gently tap the mir-
ror bracket with a flat-tip screwdriver and a plastic
hammer. Be careful not to damage the wire.

LUG

6.

REARVIEW
MIRROR

Install the wire cover in the sequence shown. Take

care not to damage the hooks.

WIRE COVER

HOOK

7.

HOOK

Install the bracket cover, and connect the connector,

then install the roof console.

MIRROR
BRACKET

Main Menu

Table of Contents

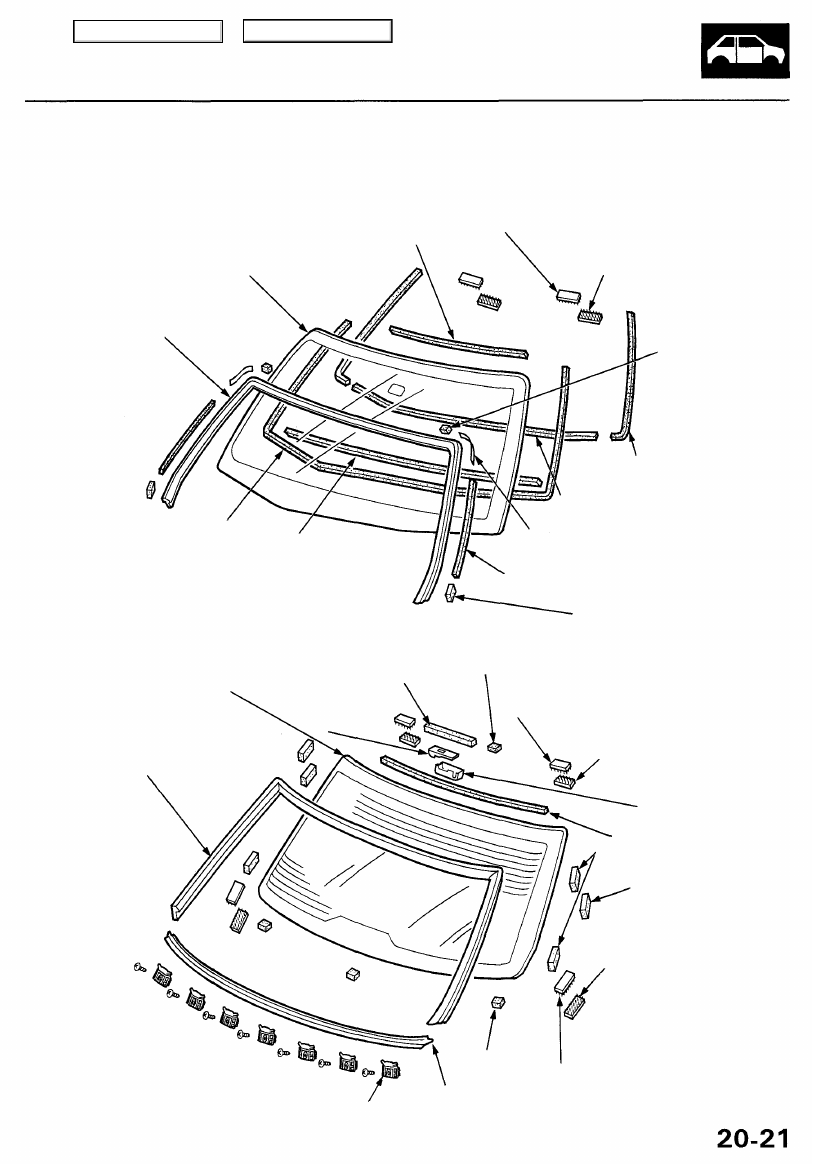

Windshield/Rear Window

Index

NOTE: The numbers after the part names show the quantities of the parts used.

Windshield:

WINDSHIELD

Removal, page

20-22

Installation, page

20-23

RUBBER DAM A

FASTENER, 2
(Self-adhesive-type, glass side)
(Required for replacement or reinstallation)

MOLDING

*: USA Model • JH4KA9651TC011166- '97 model

Canada Model • JH4KA9656TC800364- '97 model

Rear Window:

REAR WINDOW RUBBER DAM

Removal, page

20-27

 (Required for replacement or reinstallation)

Installation, page

20-28

MOLDING

FASTENER, 2
(Clip-type, body side)
(Required for replacement or reinstallation)

MOLDING
UPPER SEAL, 2

('96-99 models)

RUBBER DAM

SIDE SPACER, 4

SIDE SPACER, 4
(Required for replacement
or reinstallation)

SIDE FASTENER, 2

(Clip-type, body side)
(Required for replacement or reinstallation)

SIDE FASTENER, 2
(Self-adhesive-type, glass side)

(Required for replacement or reinstallation)

DEFOGGER
SEAL

MOLDING*
SEAL, 2

MOLDING
CORNER
SEAL, 2 ('97 - 01 models)

LOWER RUBBER DAM
(Required for replacement or reinstallation)

SIDE RUBBER DAM, 2
(Required for replacement or reinstallation)

MOLDING
SIDE SEAL, 2
('96-00 models)

UPPER SPACER, 1
(Required for replacement or reinstallation)

UPPER FASTENER, 2
(Self-adhesive-type, glass side)
(Required for replacement or reinstallation)

UPPER FASTENER, 2
(Self-adhesive-type, body side)
(Required for replacement or reinstallation)

TERMINAL
COVER

LOWER SPACER, 3

LOWER MOLDING

MOLDING HOLDER, 7

TERMINAL
BASE COVER

RUBBER DAM B

Main Menu

Table of Contents

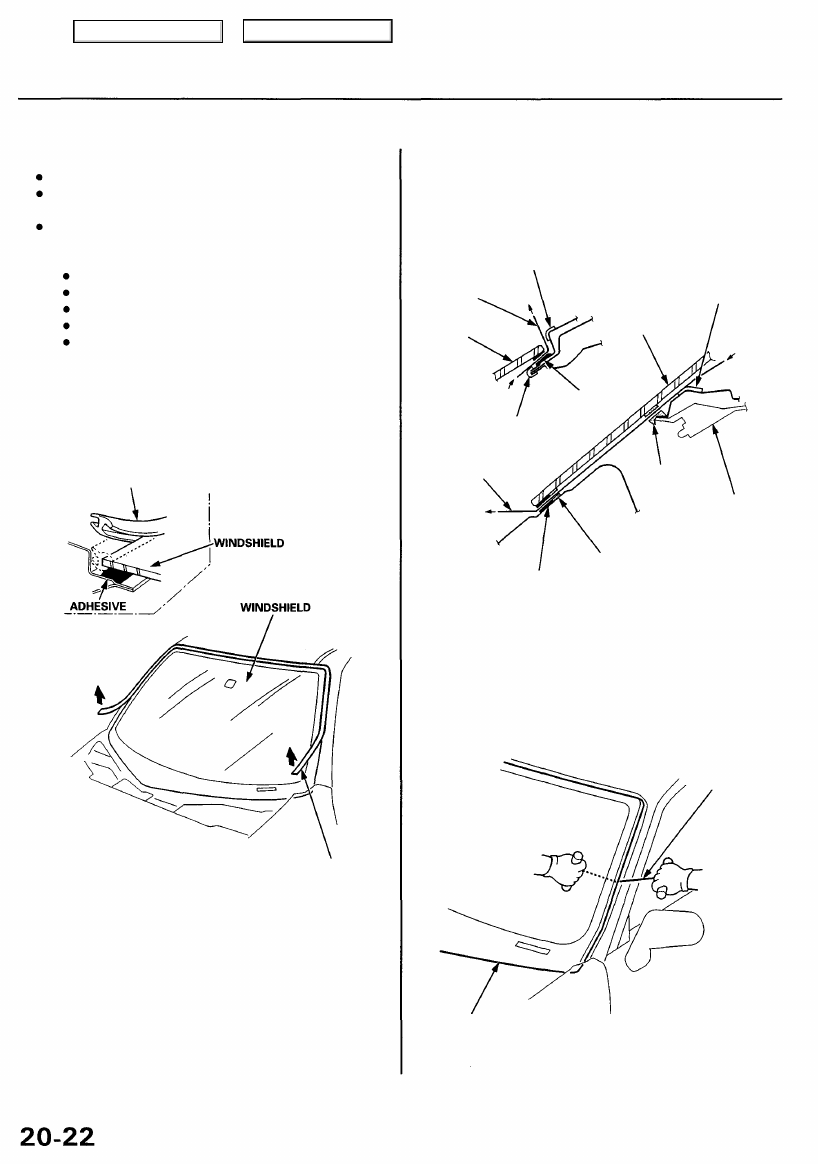

Windshield

Removal

CAUTION:

Put on gloves to protect your hands.
Wear eye protection when removing the glass with
piano wire.

Use seat covers to avoid damaging any surfaces.

1. To remove the windshield, first remove the:

Rearview mirror (see page

20-19

)

Sunvisors and holders (see page

20-45

)

Sunglasses holder (see page

20-45

)

Front pillar trim (see page

20-43

)

Windshield wiper arms and cowl cover (see page

20-91

)

2. Remove the molding.

NOTE: When molding removal is difficult, cut the
molding with a knife.

MOLDING

MOLDING

3. Pull down the front of the headliner (see page

20-45

).

CAUTION: Take care not to bend the headliner
excessively.

4. Apply protective tape along the edge of the dash-

board and body as shown. Using an awl, make a
hole through the rubber dam and adhesive from
inside the vehicle. Push the piano wire through the
hole, and wrap each end around a piece of wood.

PROTECTIVE
TAPE

PIANO
WIRE

WINDSHIELD

PROTECTIVE

TAPE

PIANO
WIRE

DASHBOARD

ADHESIVE

LOWER RUBBER
DAM

5.

With a helper on the outside, pull the piano wire

back and forth in a sawing motion, and carefully cut

through the rubber dam and adhesive around the

entire windshield.

CAUTION: Hold the piano wire as close to the wind-
shield as possible to prevent damage to the body
and dashboard.

PIANO

WIRE

WINDSHIELD

6. Carefully remove the windshield.

WINDSHIELD

ADHESIVE

PROTECTIVE
TAPE

DEFOGGER
SEAL

Main Menu

Table of Contents

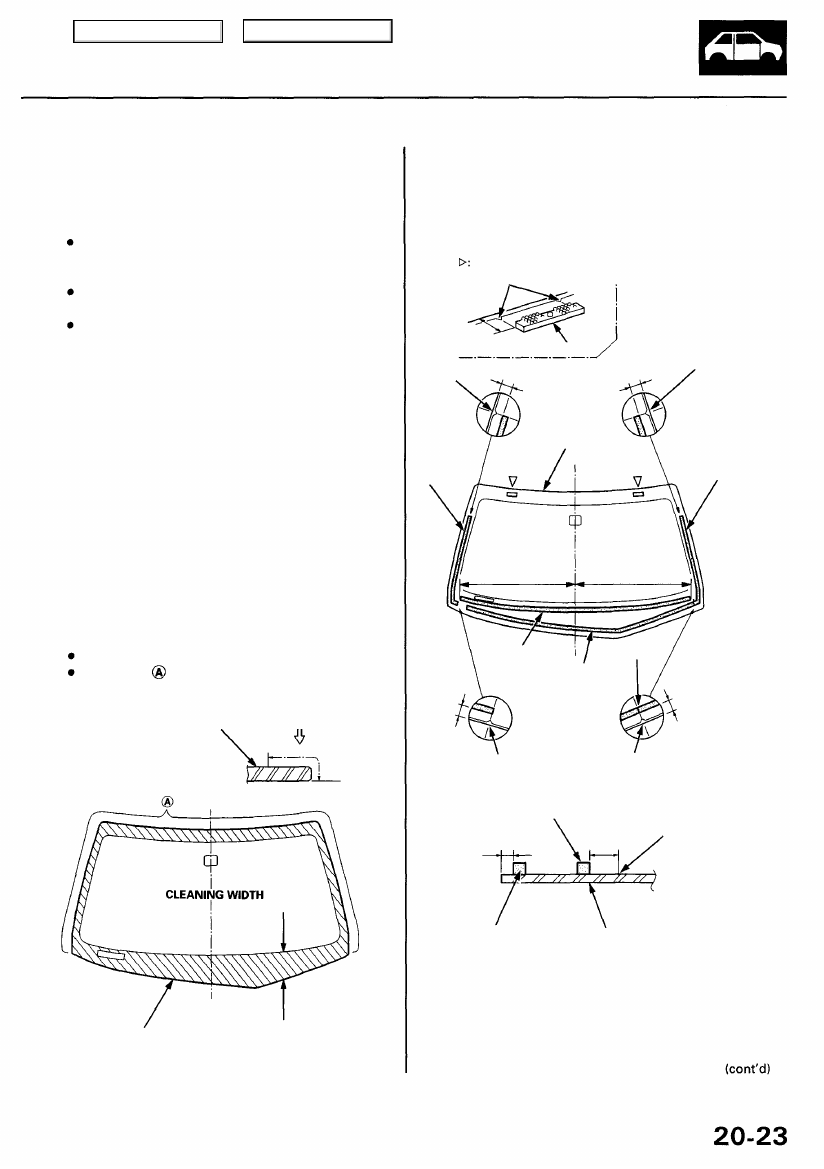

Installation

1. Using a knife, scrape the old adhesive smooth to a

thickness of about 2 mm (0.08 in.) on the bonding
surface around the entire windshield opening flange.

NOTE:

Do not scrape down to the painted surface of the
body; damaged paint will interfere with proper
bonding.
Remove the rubber dams and fasteners from the
body.
Mask off surrounding surfaces before painting.

2. Clean the body bonding surface with a sponge damp-

ened in alcohol.

NOTE: After cleaning, keep oil, grease and water

from getting on the surface.

3. If the old windshield is to be reinstalled, use a putty

knife to scrape off all traces of old adhesive, then
clean the windshield surface with alcohol where
new adhesive is to be applied.

NOTE: Make sure the bonding surface is kept free

of water, oil and grease.

CAUTION: Avoid setting the windshield on its edges;
small chips may later develop into cracks.

NOTE:

Clean the shadowed area.
Clean area as shown.

WINDSHIELD

 lnside

WINDSHIELD

4. Glue the rubber dams, defogger seal and fasteners

to the inside face of the windshield as shown.

NOTE: Be careful not to touch the windshield where
adhesive will be applied.

Fastener locations, 2

ALIGNMENT MARKS I

ALIGNMENT
MARK

SIDE
RUBBER

DAM

13 mm
(0.51 in.)

ALIGNMENT
MARK

SIDE
RUBBER

DAM

12.5 mm
(0.49 in.)

12.5 mm

(0.49 in.)

ALIGNMENT
MARK

ALIGNMENT
MARK

LOWER
RUBBER

DAM

WINDSHIELD

12.5 mm
(0.49 in.)

FASTENER

12.5 mm

(0.49 in.)

WINDSHIELD

686 mm

(27 in.)

686 mm

(27 in.)

Contact.

LOWER
RUBBER

DAM

DEFOGGER
SEAL

DEFOGGER
SEAL

BLACK
CERAMIC
EDGE

26 mm

(1.02 in.)

12.5 mm
(0.49 in.)
