Acura RL (1996-2004 year). Manual - part 556

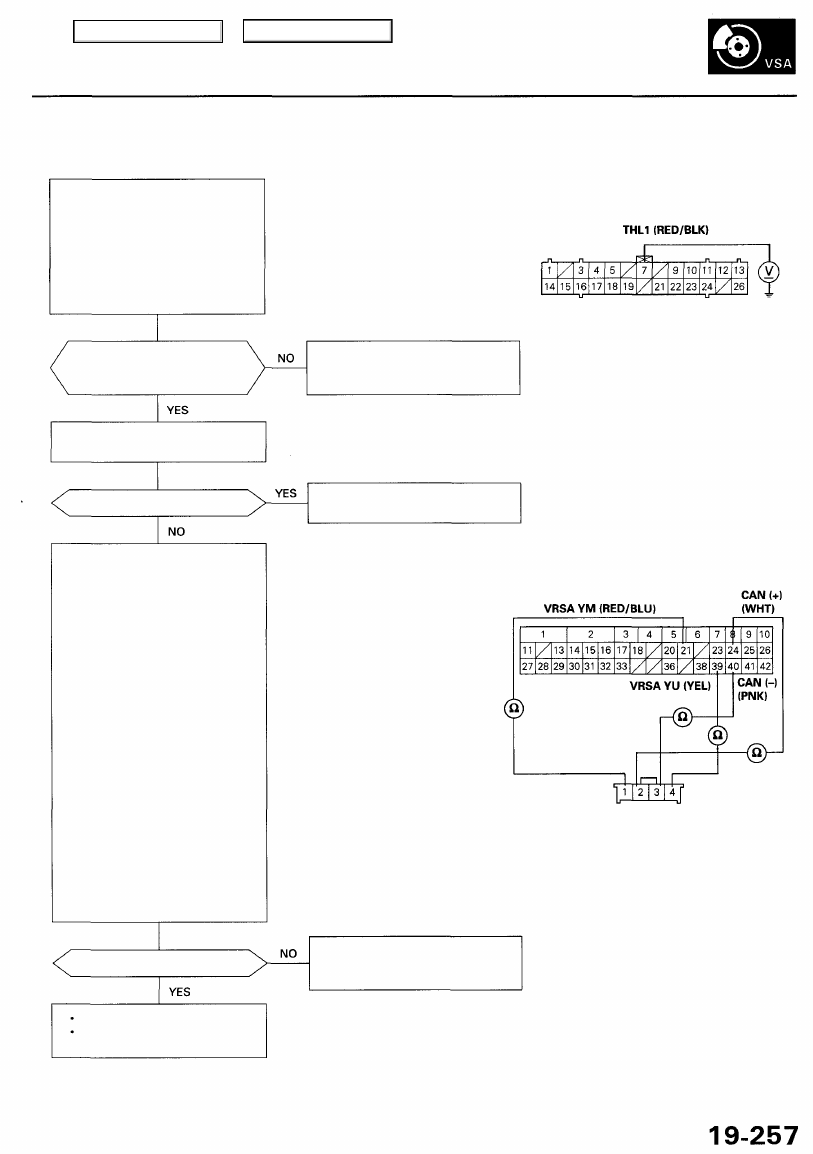

DTC 93: Throttle Position Sensor/Steering Angle Sensor

NOTE: When both the VSA indicator and the MIL are ON, troubleshoot the PGM-FI system first.

Check for an  open  in the THL1

circuit:

1.  Turn the ignition switch ON (II).

2.  Measure the voltage  between

the VSA converter unit 26P

connector terminal  No.  7  and

body  ground  when  the  throt-

tle  valve  is  fully  closed  and

fully  open.

Is the voltage as specified?

—  Fully closed: about 0.5 V

—  Fully open: about 4.5 V

Check the steering  angle sensor

4P connector connection.

Is the connector disconnected?

Check for an open in the steering

angle sensor circuits:

1.  Turn the ignition switch OFF.

2.  Disconnect  the  VSA  control

unit 42P connector and the

steering angle sensor 4P con-

nector.

3.  Check  for  continuity  between

the VSA control unit 42P con-

nector  terminal  No.  39  and

the  steering  angle  sensor  4P

connector terminal No. 4.

4.  Check for  continuity  between

the VSA control unit 42P con-

nector terminal  No.  21  and

the  steering  angle  sensor  4P

connector terminal  No.  1.

5.  Check for  continuity  between

the VSA control unit 42P con-

nector  terminal  No.  24  and

the  steering  angle  sensor  4P

connector terminal  No. 2.

6.  Check  for  continuity  between

the VSA control unit 42P con-

nector  terminal  No.  40  and

the  steering  angle  sensor  4P

connector terminal  No. 3.

Is there continuity?

The system is OK at this time.

If the problem recurs, replace

the VSA converter unit.

VSA CONVERTER UNIT 26P CONNECTOR

Repair open in the wire between

the PCM and the VSA converter

unit.

Connect the steering angle sen-

sor 4P connector.

VSA CONTROL UNIT 42P CONNECTOR

Wire side of female terminals

STEERING ANGLE SENSOR 4P CONNECTOR

Wire side of female terminals

Repair open in the wire between

the steering  angle sensor and

the VSA control unit.

Wire side of female terminals

YRSA YM

(RED/WHT)

CAN (-)

(WHT)

CAN (+) (RED)

YRSA YU

(RED/BLU)

Main Menu

Table of Contents

Troubleshooting

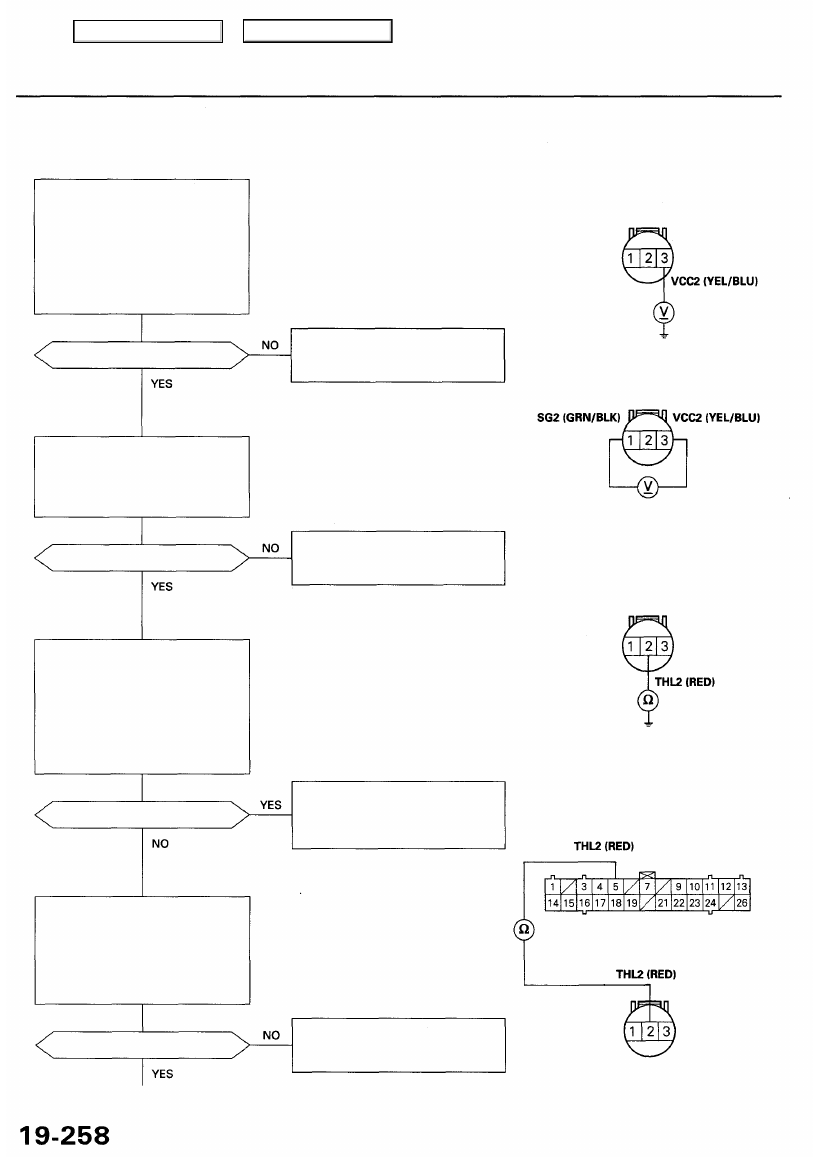

DTC 94: TCS Control Valve Sensor

NOTE: When both the VSA system indicator and the MIL are ON, troubleshoot the PGM-FI system first.

Check for an open in the VCC2
circuit:

1. Disconnect the TCS control

valve sensor 3P connector.

2. Turn the ignition switch ON (II).
3. Measure the voltage between

the TCS control valve sensor
3P connector terminal No. 3

and body ground.

Is there about 5 V?

Check for an open in the SG2 cir-
cuit:
Measure the voltage between the
TCS control valve sensor 3P con-

nector terminal No. 1 and No. 3.

Is there about 5 V?

Check for a short to body ground
in the THL2 circuit:

1. Turn the ignition switch OFF.

2. Disconnect the VSA converter

unit 26P connector.

3. Check for continuity between

the TCS control valve sensor
3P connector terminal No. 2

and body ground.

Is there continuity?

Check for an open in the THL2
circuit:
Check for continuity between the
VSA converter unit 26P connec-
tor terminal No. 5 and the TCS
control valve sensor 3P connec-
tor terminal No. 2.

Is there continuity?

(To page

19-259

)

TCS CONTROL VALVE
SENSOR 3P CONNECTOR

Repair open in the wire between

the PCM and the TCS control

valve sensor.

Wire side of female terminals

Repair open in the wire between
the PCM and the TCS control
valve sensor.

Repair short to body ground in

the wire between the TCS con-
trol valve sensor and the VSA

converter unit.

VSA CONVERTER UNIT 26P CONNECTOR

Wire side of female terminals

Repair open in the wire between

the TCS control valve sensor and
the VSA converter unit.

Main Menu

Table of Contents

(From page

19-258

)

Check the TCS control valve sen-
sor:

1. Remove the intake air duct

(see page

19-272

).

2. Turn the ignition switch ON

(II).

3. Connect the battery and TCS

control valve actuator.

4. Measure the voltage between

the VSA converter unit 26P
connector terminal No. 5 and

body ground.

TCS CONTROL VALVE
ACTUATOR 2P CONNECTOR

Terminal side of
male terminals

BATTERY

CAUTION:
• Be careful not to short the terminals.
• After checking, disconnect the terminals.

VSA CONVERTER 26P CONNECTOR

Is the voltage as specified?

— Fully closed: about 0.5 V
— Fully open: about 4.5 V

NOTE: There should be a smooth

transition from about 4.5 V to

0.5 V as the TCS control valve is
closed.

Wire side of female terminals

Replace the TCS control valve
sensor (faulty TCS control valve
sensor).

The system is OK at this time.

If the problem recurs, replace

the VSA converter unit.

Main Menu

Table of Contents

Troubleshooting

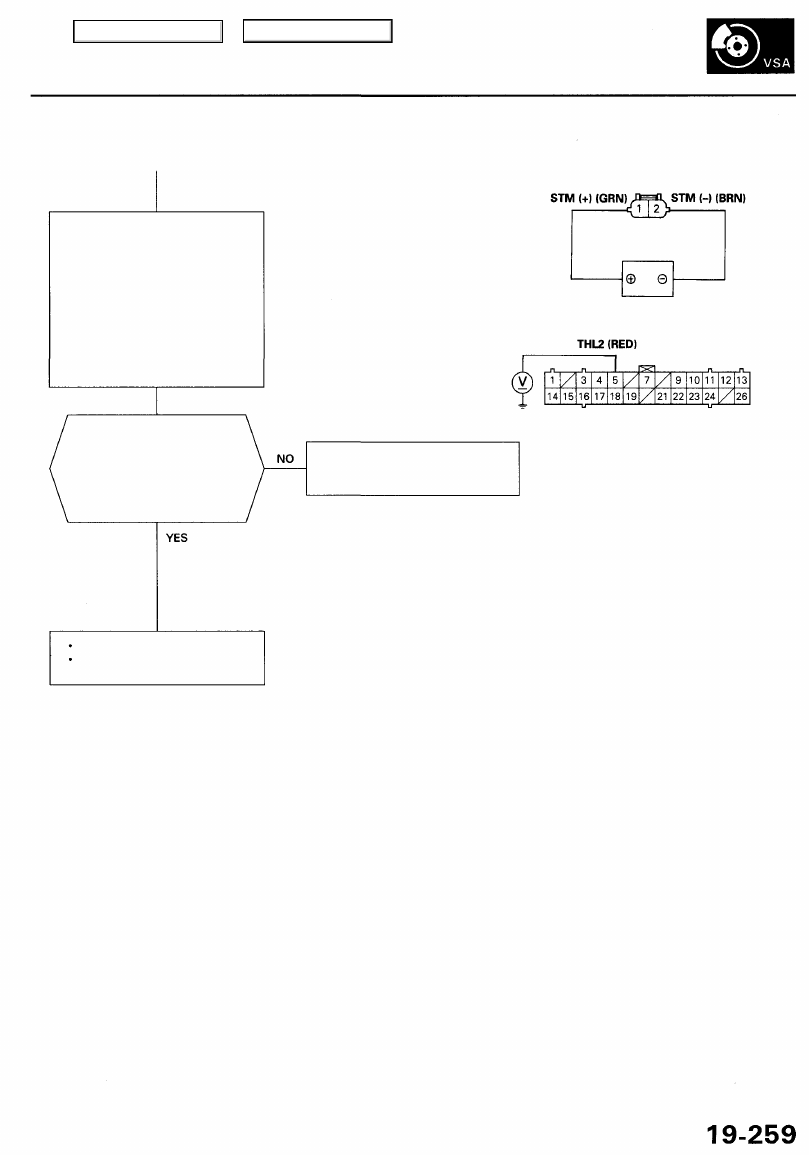

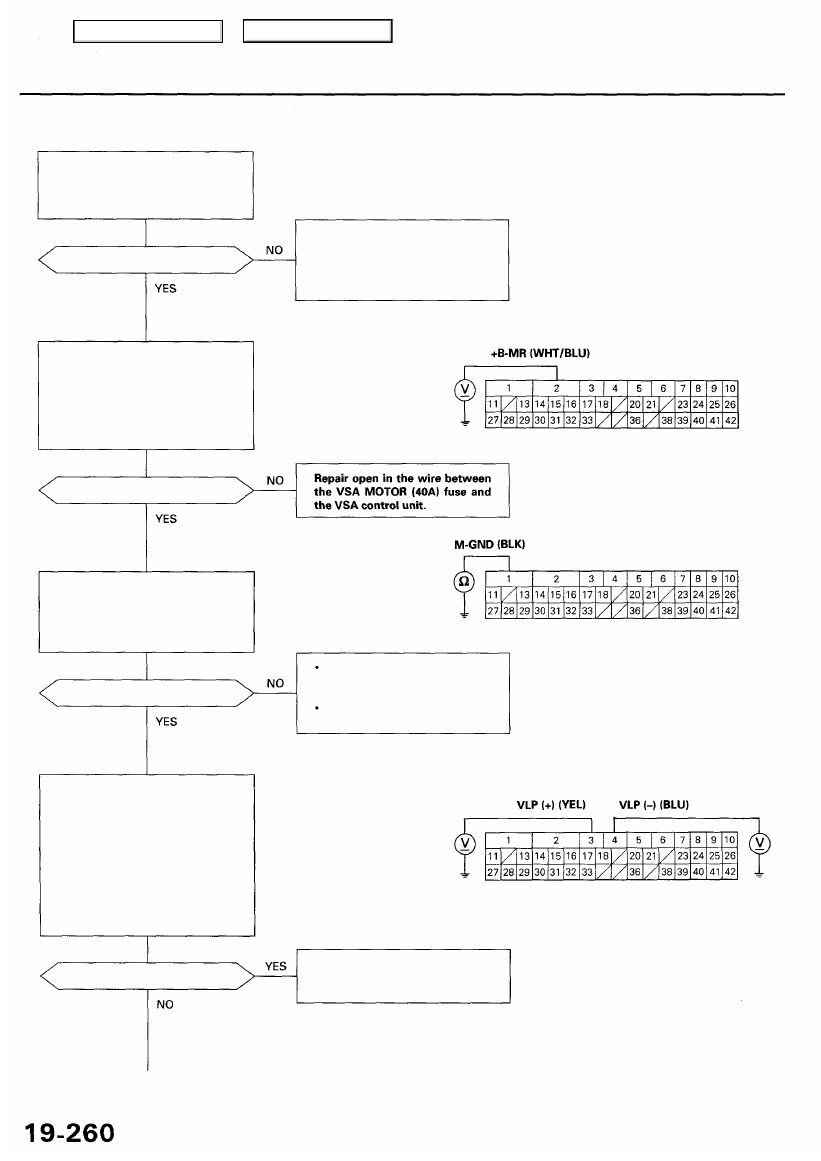

DTC 95: Precharge Pump Motor

Check the VSA MOTOR (40A)
fuse in the under-hood fuse/relay
box, and reinstall the fuse if it is
OK.

Is the fuse OK?

Check for an open in the +B-MR
circuit:

1. Disconnect VSA control unit

42P connector.

2. Measure the voltage between

terminal No. 2 and body
ground.

Is there battery voltage?

Check for an open in the M-GND
circuit:
Check for continuity between the
VSA control unit 42P connector
terminal No. 1 and body ground.

Is there continuity?

Check for a short to power in the
VLP circuits:

1. Disconnect the precharge

pump motor 2P connector.

2. Turn the ignition switch ON

(II).

3. Measure the voltage between

body ground and the VSA
control unit 42P connector

terminals No. 3 and No. 4

individually.

Is there battery voltage?

(To page

19-261

)

Replace the fuse, and recheck.
If the fuse is blown, check for a
short to body ground in this fuse

circuit. If the circuit is OK, replace
the VSA modulator-control unit.

VSA CONTROL UNIT 42P CONNECTOR

Repair open in the wire
between the VSA control unit
and body ground.
Repair poor ground (G401,
G402).

Repair short to power in the wire
between the precharge pump
motor and the VSA control unit.

Wire side of female terminals
