Check the VSA converter unit:

1. Substitute a known-good VSA

converter unit.

2. Connect all of disconnected

connector.

3. Clear the DTC.

4. Test drive the vehicle.
5. Verify the DTC.

Is the DTC 86 indicated?

Replace the VSA converter unit.

Replace the VSA modulator-

control unit.

Main Menu

Table of Contents

Troubleshooting

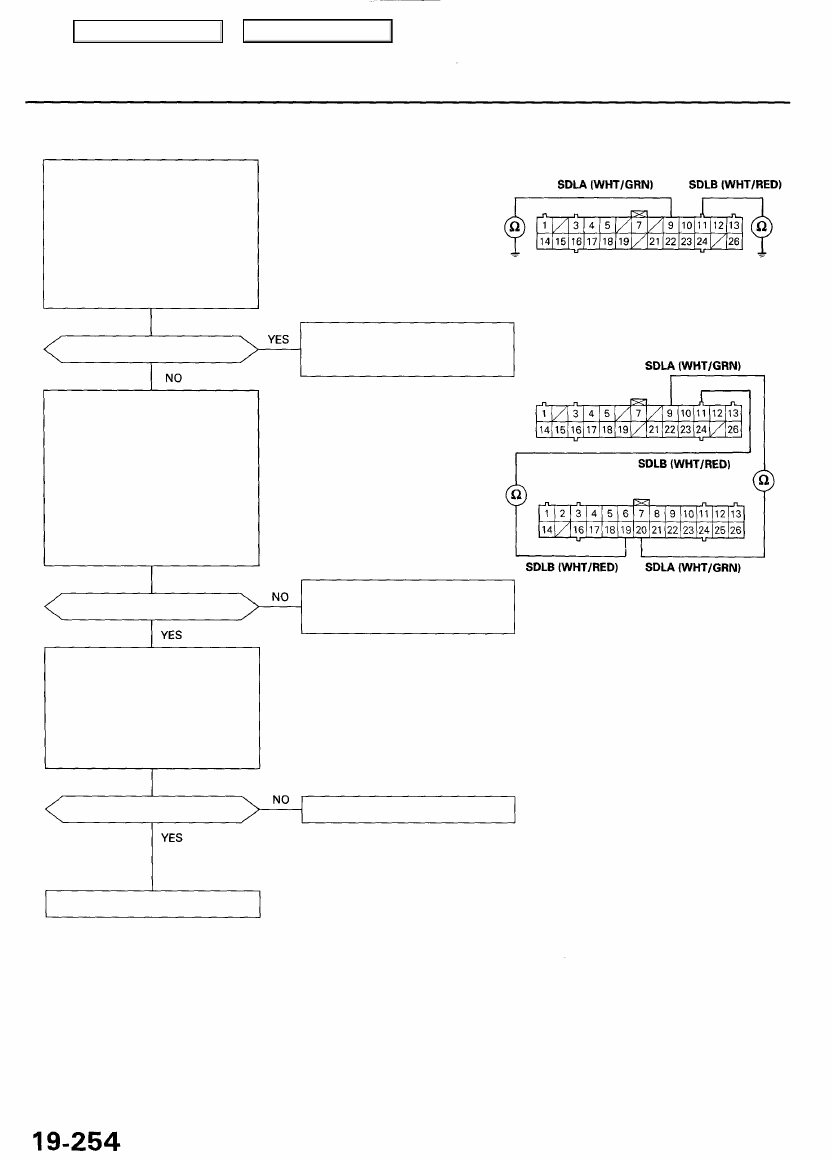

DTC 88: Fl Communication

Check for a short to body ground
in the SDL circuits:

1. Disconnect the PCM connec-

tor E (26P) and the VSA con-
verter unit 26P connector.

2. Check for continuity between

body ground and the VSA
converter unit 26P connector

terminal No. 9 and No. 11

individually.

Are there continuity?

Check for an open in the SDL cir-
cuits:

1. Check for continuity between

the VSA converter unit 26P
connector terminal No. 9 and
the PCM connector E (26P)
terminal No. 20.

2. Check for continuity between

the VSA converter unit 26P
connector terminal No.11 and
the PCM connector E (26P)
terminal No. 19.

Are there continuity?

Check the VSA converter unit:

1. Substitute a known-good VSA

converter unit.

2. Connect all of disconnect con-

nectors.

3. Clear the DTC.
4. Test-drive the vehicle.
5. Verify the DTC.

Is DTC 88 indicated?

Replace the PCM.

VSA CONVERTER 26P CONNECTOR

Wire side of female terminals

PCM CONNECTOR E (26P)

Repair open in the wire between

the PCM and the VSA converter

unit.

Wire side of female terminals

Replace the VSA converter unit.

Repair short to body ground in

the wire between the PCM and
the VSA converter unit.

Main Menu

Table of Contents

DTC 92: VSA Converter Unit

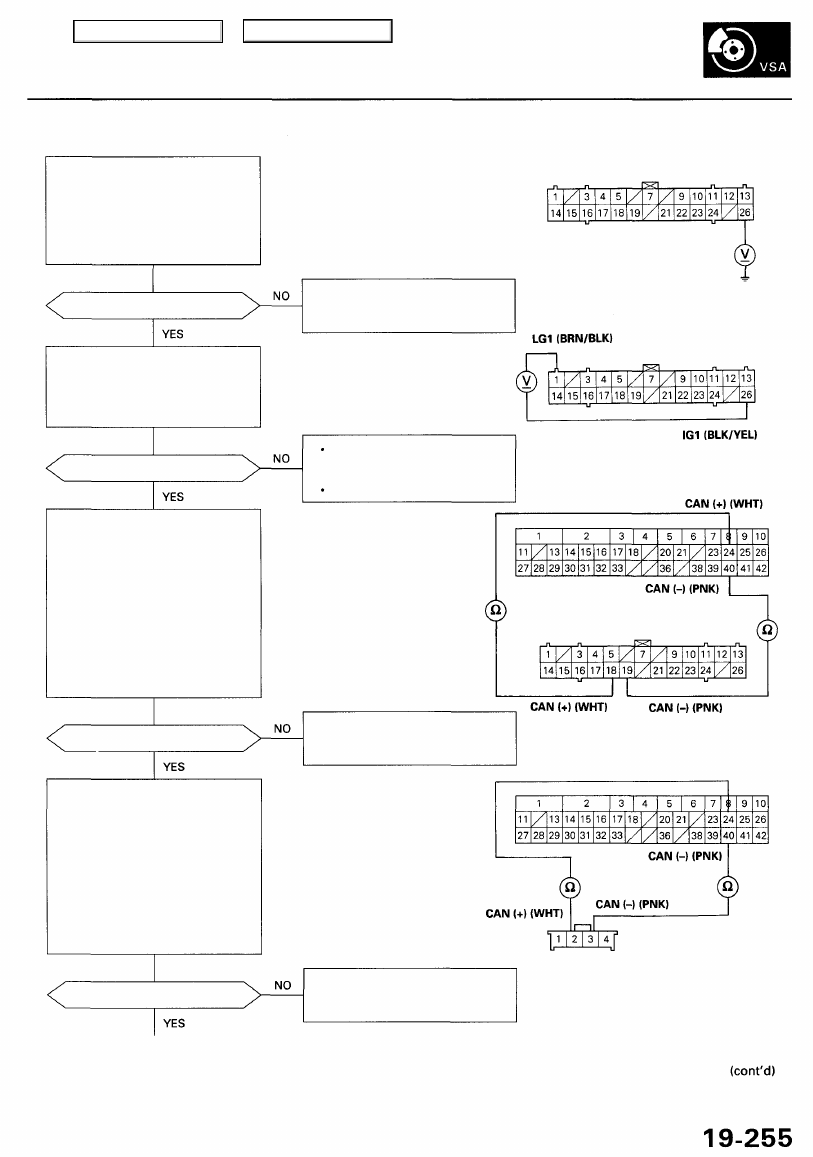

Check for an open in the IG1 cir-
cuit:

1. Turn the ignition switch ON (II).

2. Measure the voltage between

the VSA converter unit 26P
connector terminal No. 26

and body ground.

Is there battery voltage?

Check for an open in the LG1 cir-
cuit:

Measure the voltage between the
VSA converter unit 26P connec-

tor terminal No. 26 and No. 1.

Is there battery voltage?

Check for an open in the CAN cir-
cuits (converter side):

1. Turn the ignition switch OFF.

2. Check for continuity between

the VSA control unit 42P con-

nector terminal No. 24 and

the VSA converter unit 26P
connector terminal No. 18.

3. Check for continuity between

the VSA control unit 42P con-

nector terminal No. 40 and

the VSA converter unit 26P
connector terminal No. 19.

Is there continuity?

Check for an open in the CAN cir-
cuit (steering angle sensor side):

1. Check for continuity between

the VSA control unit 42P con-

nector terminal No. 24 and

the steering angle sensor 4P

connector terminal No. 2.

2. Check for continuity between

the VSA control unit 42P con-

nector terminal No. 40 and

the steering angle sensor 4P
connector terminal No. 3.

Is there continuity?

(To page

19-256

)

VSA CONVERTER UNIT 26P CONNECTOR

Repair open in the wire between
the under-dash fuse/relay box
and the VSA converter unit.

IG1 (BLK/YEL)

Wire side of female terminals

Repair open in the wire
between the VSA converter
unit and body ground.
Repair poor ground (G101).

VSA CONTROL UNIT 42P CONNECTOR

Wire side of female terminals

Repair open in the wire between

the VSA control unit and the
VSA converter unit.

STEERING ANGLE SENSOR
4P CONNECTOR

Repair open in the wire between

the VSA control unit and the
steering angle sensor.

Wire side of
female terminals

Main Menu

Table of Contents

Troubleshooting

DTC 92: VSA Converter Unit (cont'd)

(From page

19-255

)

The system is OK at this time.

Replace the VSA converter unit.

Replace the VSA modulator-

control unit.

Is DTC 92 indicated?

Check the VSA converter unit:

1. Substitute a known-good VSA

converter unit.

2. Connect all of disconnected

connector.

3. Clear the DTC.
4.  Test drive the vehicle.
5. Verify the DTC.

Is DTC 92 indicated?

Problem verification:

1. Connect all of disconnected

connector.

2. Clear the DTC.
3.  Test drive the vehicle.
4. Verify the DTC.
