Voice guidance cannot be heard

Diagnostic Test: Navigation System Link

NOTE:
• Always check the connectors for poor connections or

loose terminals.

• Before troubleshooting, write down the customer's

radio station presets, and get the radio and naviga-

tion system anti-theft codes.

• After troubleshooting, enter the radio and navigation

system anti-theft codes, and the radio station presets.

1 . Press the display unit A/C INFO button, and select

"set-up".

2. Check the volume setting for the navigation system.

Is it set OFF?

YES—Set the volume to an audible level.

NO—Go to step 3.

3. Check the radio operation.

Can you hear the radio?

YES—Go to step 4.

 the audio system.

4. Go into the Diagnostic mode and use the "Navi

System Link" diagnostic (see page

23-40

) to check

the radio.

Is "Radio" icon red?

 the audio system.

NO—Go to step 5.

Is there continuity?

YES—Replace the affected shielded harness.

NO—Go to step 8.

(cont'd)

5. Turn the ignition switch OFF.

6. Disconnect the navigation unit connector B (14P).

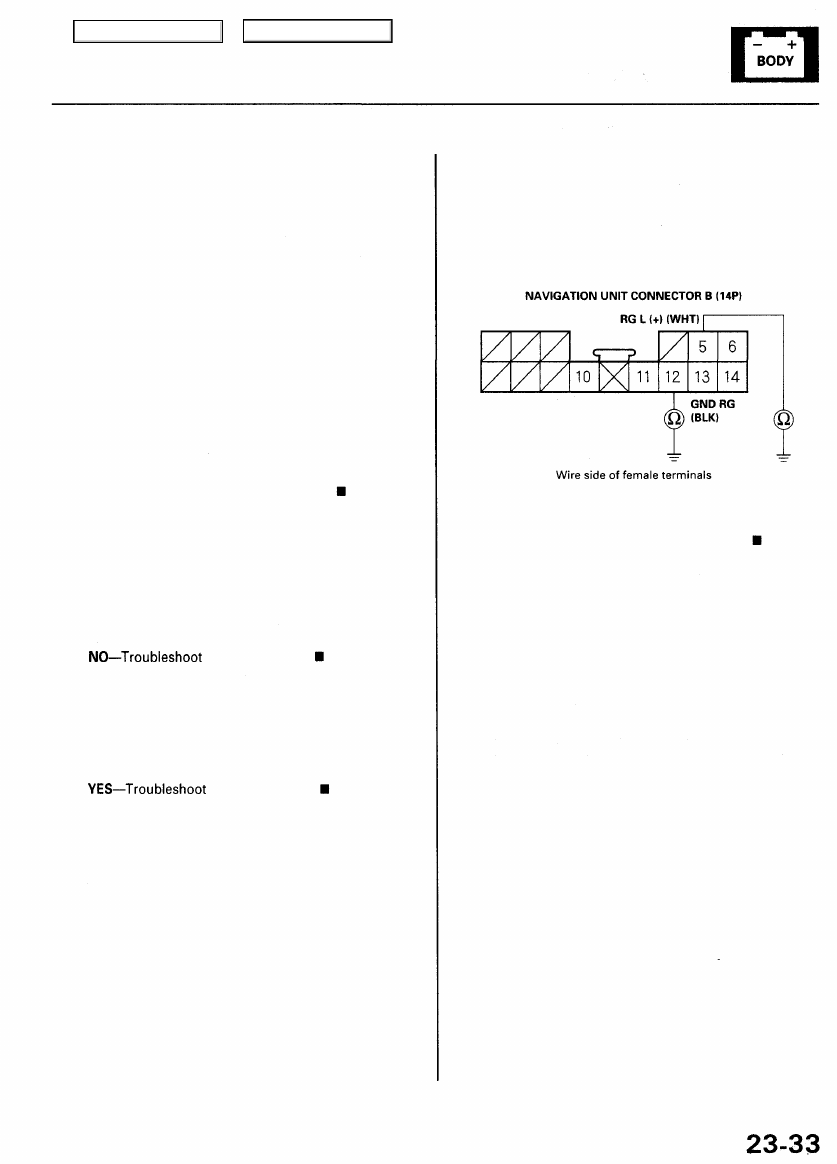

7. Check for continuity between body ground and navi-

gation unit connector B  ( 1 4 P ) terminals No. 5 and No.

12 individually.

Main Menu

Table of Contents

Navigation System

Symptom Troubleshooting (cont'd)

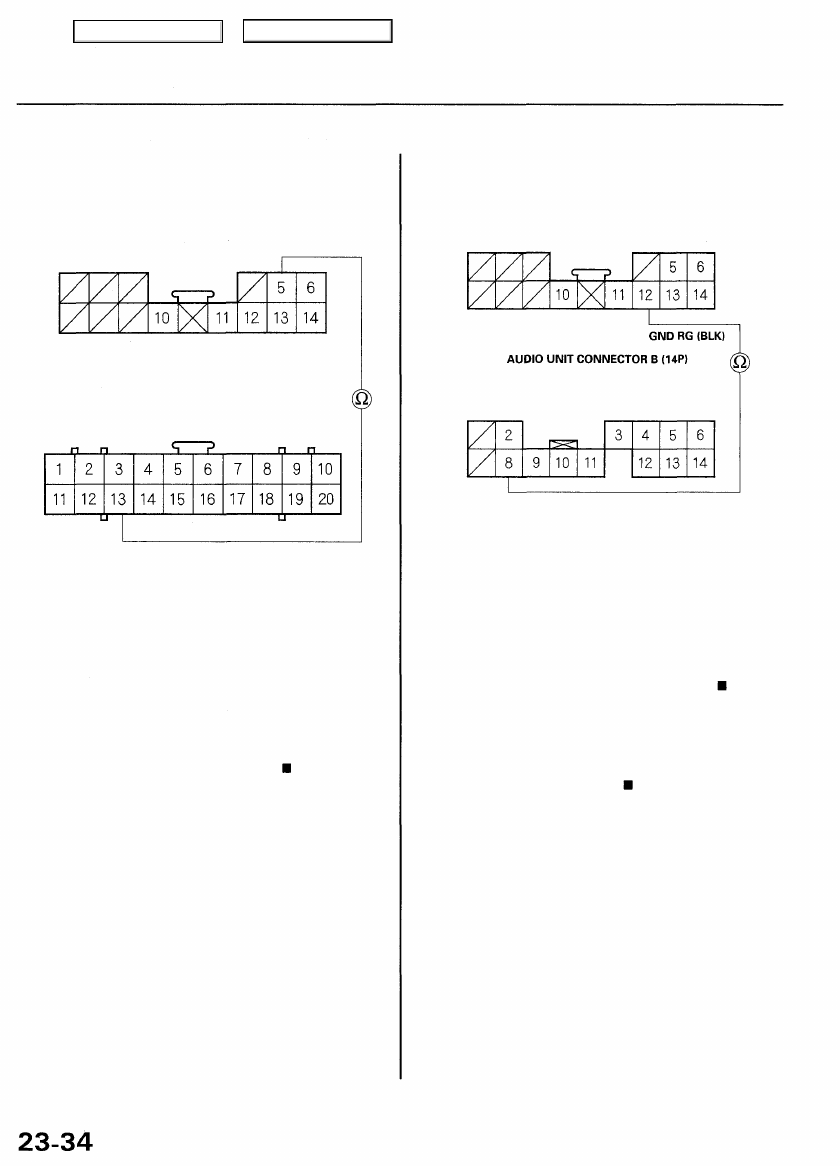

8. Check for continuity between navigation unit connec-

tor B  ( 1 4 P ) terminal No. 5 and the audio unit connec-
tor A (20P) terminal No. 13.

NAVIGATION UNIT CONNECTOR B (14P>

RG L (+) (WHT)

AUDIO UNIT CONNECTOR A (20P)

Wire side of female terminals

Is there continuity?

YES—Go to step 9.

NO—There is an open in the circuit between the navi-
gation unit and audio unit. Check for poor connec-

tions or loose terminals at the audio and navigation

units. If a poor connection or loose terminal is found,
replace the affected shielded harness.

9. Check for continuity between navigation unit connec-

tor B  ( 1 4 P ) terminal No.  1 2 and the audio unit connec-
tor B  ( 1 4 P ) terminal No. 8.

NAVIGATION UNIT CONNECTOR B (14P)

Wire side of female terminals

Is there continuity?

YES—Go to step 10.

NO—There is an open in the circuit between the navi-
gation unit and the audio unit. Check for poor con-
nections or loose terminals at the audio and naviga-

tion units. If a poor connection or loose terminal is
found, replace the affected shielded harness.

10. Substitute a known-good audio unit, and recheck.

Is the system OK?

YES—Replace the audio unit.

NO—Replace the navigation unit
(see page

23-53

)

Main Menu

Table of Contents

Voice control does not work

Diagnostic Test: Navigation System Link and
Functional Setup

NOTE:

• Always check the connectors for poor connections or

loose terminals.

• Before troubleshooting, write down the customer's

radio station presets, and get the radio and naviga-

tion system anti-theft codes.

• After troubleshooting, enter the radio and navigation

system anti-theft codes, and the radio station presets.

Before assuming that a voice control complaint is
hardware related, ensure that the voice control system
is being operated correctly.

• Make sure you are on the correct screen when trying

to issue a voice command. For instance, the com-

mand "Find the nearest Italian Restaurant" only

works on a Map screen. (See the Navigation Owner's

manual for a complete list of allowed voice com-
mands for the information being displayed).

• Close the windows and sunroof.
• Set the fan speed to low (1 or 2).

• Adjust the air flow from the dashboard vents so that

they do not blow against the microphone on the
celling.

• Pause after pressing the TALK button, then give a

voice command in a clear, natural speaking voice.
If the system cannot recognize your command, speak
louder.

• If the microphone picks up voices other than yours,

the system may not interpret your voice commands
correctly.

• If you speak a command with something in your

mouth, or your voice is either too high or too husky,

the system may misinterpret your command.

1 . Go into the Diagnostic mode and use the "Mic Level"

diagnostic the under Functional Setup (see page

23-48

to check the operation of the TALK and BACK but-

tons.

Are the TALK and BACK buttons operational?

YES—Go to step 2.

NO—Check for an open or short to ground on naviga-
tion unit connector B  ( 1 4 P ) terminal No. 10.

2. Use the "Mic Level" diagnostic under Functional

Setup (see page

23-48

) to check the operation of the

microphone.

Is the microphone operational?

YES—Check the operation of the voice control sys-
tem (See the Navigation System Owner's Manual).

NO—Check for a loose or missing microphone assembly.
If OK, check for an open or short to ground on navigation

unit connector B (14P) terminals No. 6 and No. 14.

Cursor constantly leaves road

Diagnostic Test: Yaw Rate and Car Status

1 . Check the GPS icon on the navigation picture.

Is the GPS icon white?

YES—Do the troubleshooting for GPS icon is white

(see page

23-32

)

NO—Go to step 2.

2. Go into the Diagnostic mode and use the "Yaw Rate"

diagnostic (see page

 23-47

) to check the yaw rate

sensor.

3. Go into the Diagnostic mode and use the "Car

Status" diagnostic (see page

23-45

) to check the vehi-

cle speed pulse.

Are the yaw rate sensor and vehicle speed pulse OK?

YES—The problem may be normal. Check to see if
the problem occurs in the same place. If it does, the
problem could be in the database. Go to step 4.

NO—If the problem is the yaw rate sensor, replace

the navigation unit (see page

23-53

). If the problem is

the vehicle speed pulse, troubleshoot the vehicle
speed signal circuit.

4. Substitute a known-good navigation unit and check

to see if the problem occurs in the same place.

Does the problem occur in the same place?

YES—The problem is in the database. Report the

problem according to the Navigation System
Owner's Manual under "Reporting Errors".

NO—Replace the navigation unit
(see page

53

).

Main Menu

Table of Contents

Navigation System

Symptom Troubleshooting (cont'd)

DVD screen error messages

Diagnostic Test: Car Status

NOTE:
• Check the Navigation System Owner's Manual for a

list of common DVD screen error messages and the
probable cause.

• Go into the Diagnostic mode and use the "Car

Status" diagnostic (see page

23-45

) to check the sta-

tus of the DVD lid.

1 . Check the DVD-ROM reading surface for scratches.

Are there scratches?

YES—Replace the DVD-ROM (see page

 23-52

).

NO—If the problem occurs occasionally when the
system is cold, this is normal. If the problem occurs

frequently when driving, replace the navigation unit

(see page

23-53

).

Navigation cannot control A/C

Diagnostic Test: Navigation System Link

NOTE:
• Always check the connectors for poor connections or

loose terminals.

• Before troubleshooting, get the navigation system

anti-theft codes.

• After troubleshooting, enter the navigation system

anti-theft codes.

1 . Go into the Diagnostic Mode and perform the

System Link" check (see page

 23-40

).

Is "Air-con " icon red?

YES—Do the climate control system
troubleshooting.

NO—Check for an open or short to ground between
display unit connector A (5P) terminals No. 2, No. 3,
No. 4 and climate control unit (12P) connector termi-
nals No. 12, No. 15, No. 4. If OK, check the climate
control system for normal operation. If the climate
control system works properly, substitute a known-
good display unit and recheck.
