Display day/night mode does not work

Diagnostic Test: Car Status

NOTE:
• Always check the connectors for poor connections or

loose terminals.

• Before troubleshooting, get the navigation system

anti-theft codes.

• After troubleshooting, enter the navigation system

anti-theft codes.

1 . Change the day/night mode to "AUTO" under Set-up,

and recheck.

Does the display change to day and night modes?

YES—The system is OK at this time.

NO—Go to step 2.

2. Go into the Diagnostic Mode and use diagnostic the

"Car Status" for an ILL signal (see page

23-45

) to

check.

Is the "ILL" signal OK?

YES—The system is OK.

NO—Check the ILL + circuit between the navigation
unit and taillight relay.

System locks up constantly

Diagnostic Test: Unit Check

1 . Start the engine and turn the ignition switch OFF,

then turn the ignition switch ON (II).

Does the system reboot?

YES—The system is OK at this time.

NO—Check the DVD for scratches or damage and the
navigation unit for water damage. If OK, perform all
of the "Unit check" checks under System Diagnosis

Test (see page

23-43

).

Main Menu

Table of Contents

Navigation System

Symptom Troubleshooting (cont'd)

Vehicle icon spins when parked

Diagnostic Test: Yaw Rate

NOTE: Perform this diagnostic when the vehicle is cold.

1 . Go into the Diagnostic Mode and use the "Yaw Rate"

diagnostic (see page

23-47

).

Are the values correct?

YES—The system is OK.

NO—Replace the navigation unit
(see page

 23-53

).

Navigation drives by itself when parked

Diagnostic Test: Functional Setup

NOTE:

• Always check the connectors for poor connections or

loose terminals.

• Before troubleshooting, get the navigation system

anti-theft codes.

• After troubleshooting, re-enter the anti-theft code,

and re-initialize the navigation system.

1 . Start the engine.

2. From the main menu, select places, then select

any destination, and begin the trip.

3. With the vehicle parked, watch the vehicle icon on

the display.

Does the vehicle position icon move by itself?

YES—Go to step 4.

NO—The system is OK at this time.

4. Go into the Diagnostic mode, select "Functional

Setup", then select "Demonstration".

Is "Demonstration Mode" set to "Yes"?

YES—Set the Demonstration mode to "NO".

NO—Replace the navigation unit
(see page

23-54

).

23-38

Main Menu

Table of Contents

+

BODY

Navigation Stays on with ignition switch off

NOTE:

• Always check the connectors for poor connections or

loose terminals.

• Before troubleshooting, get the navigation system

anti-theft codes.

• After troubleshooting, re-enter the anti-theft code,

and re-initialize the navigation system.

1 . With the key out of ignition.

Does the navigation screen stay on?

YES—Go to step 2.

NO—The system is OK at this time.

2. The car may have been used as a demonstration

vehicle at an event like an auto show. In these events,

power is often jumpered to the navigation system so

that the ignition key is not needed in the vehicle. At
the end of the show, the jumper wire may not have

been removed. Check the navigation unit "C" con-
nector (8P) for a "non-factory" jumper wire in series

with the factory cable.

Is there jumper wire?

YES—Remove the jumper wire, and re-test.

NO—Go to step 3.

3. The display or audio unit may have been jumpered

behind the dash to allow the navigation system to
run without the ignition key.

Does the radio function with the ignition switch off?

YES—Go to step 4.

NO—Go to step 5.

4. Remove the display unit and check to see if the audio

unit connectors have a non-factory jumper wire in

series with the factory connector.

Is there a jumper wire?

YES—Remove the jumper wire, and re-test.

NO—Go to step 5.

5. Check the interior lights with the ignition switch off.

Can you turn on the interior lights with the ignition

switch off?

 the ACC circuit.

NO—Replace the navigation unit
(see page

23-53

).

23-39

Main Menu

Table of Contents

Navigation System

System Diagnosis Mode

Start-up procedure and Diagnosis Menu

There are two ways to enter the diagnostic mode:

1. Connect the SCS connector (see step 2 on page

23-52

) to the navigation service connector focated

in the trunk. Turn the ignition switch to the ON (II)

position. The display will go directly to the diagnostic

menu screen shown below.

Note: when finished troubleshooting, make sure to
remove the SCS connector!

2. Turn the ignition switch to the ON (II) position.

Use the navigation display hard buttons as described
below:

A. If the battery has not been disconnected, then

press and hold the 3 buttons (Menu, Map/Guide,
and Cancel), and keep them pressed for
approximately 5 seconds. The display screen will
go directly to the "Select Diagnosis Items" menu
shown below.

B. If the battery was disconnected and reconnected

prior to this test, hold down the Menu and Zoom
Out buttons at the "Code" or "GPS Acquire"
screen. The display will go to the "Navi System
Link" screen. Push the joystick to go to the
"Functional Setup menu," then touch the Return
icon to get to the "Select Diagnosis Items" menu.

Note: This only allows access to the diagnostic

screens. All other navigation functions are
disabled.

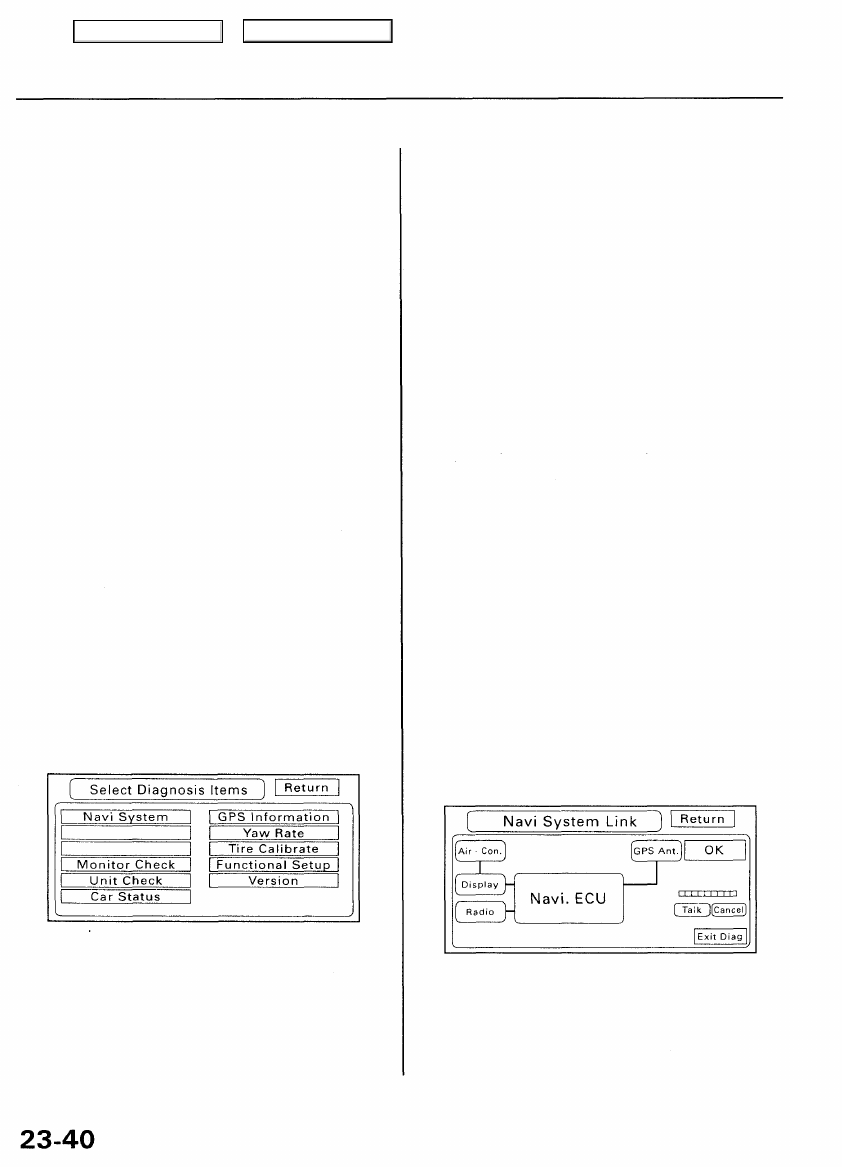

DIAGNOSIS MENU SCREEN

After the display changes to the Select Diagnosis Items

menu, touch the item you want to check and the check

will start. To return to the previous screen, touch

"RETURN".

• Navi System

(Link)

• Monitor Check
• Unit Check

• Car Status
• GPS

Information

• Yaw Rate

• Tire Calibrate
• Functional

Setup

• Version

Navi System Link

• This diagnostic tests the cables connecting the navi-

gation components. Ensure that the ignition switch is

in the ON (II) position. When the diagnostic begins, a
"bong" sound is heard. The system is in a
"Detecting" mode, and is waiting for all items in

white to be tested. This includes the voice control

switch, and microphone. Press the TALK button on
the voice control switch, and in a normal voice, say

"testing". The Talk indicator on the screen should
become green, and the voice level indicator should
move to the 6

th

 bar to pass. Next, press the BACK

button. This should cause the Cancel indicator to go
green.

• If all of the communication lines connecting the

system components, and the voice control
switch/microphone check out OK (all block dia-

gram items green), then the OK indicator will

become green.

• If there is a problem with the system, the faulty

system component item will change to red, and
the screen will show "NG" in red. Use the trou-
bleshooting index, and other diagnostic screens to
help locate the problem.

• The indication on the screen will not change until

the ignition switch is cycled. After repairing the
affected cable or system, repeat this diagnostic.

NOTE: Green boxes and green "OK" indicate that

the communications lines (cables) are intact. This

diagnostic does not necessarily imply that the
individual components are functioning properly.
For instance, the GPS antenna wire may be
crushed, but still show as "green". A road test, or
other diagnostic may be necessary to find the

problem.

• Touch the Exit Diag icon to exit.
