Электрооборудование кузова 183

Форма сигнала между выводами "В2"
и массой.
Цена деления (клетки) 2 В и
500 мксек

Форма сигнала между выводами "СЗ"

и массой.

Автомобиль движется со скоростью

20 км/час
Цена деления (клетки) 5 В и 4 мсек

Форма сигнала между выводами "D1"
и массой.

Цена деления (клетки) 2 В и 100 мксек

Звуковой сигнал

Проверка реле звукового
сигнала

1. Убедитесь в наличии проводимости

между выводами "В" и "S" реле.

2. Убедитесь в отсутствии проводимо­

сти между выводами"В" и "Н"реле

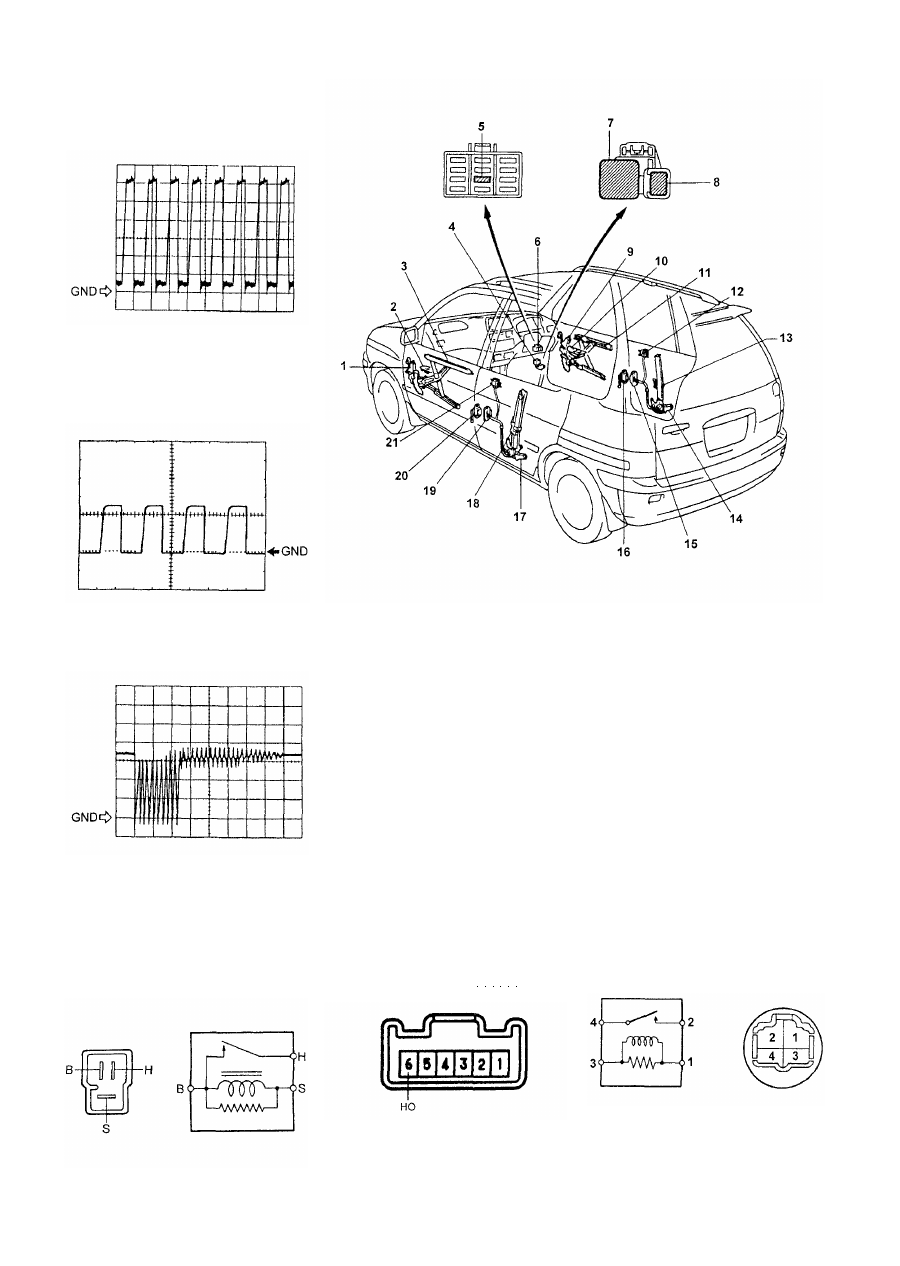

Электрические стеклоподъемники. 1 - электропривод стеклоподъемника

передней левой двери, 2 - переключатель управления стеклоподъемни­

ком передней  л е в о й двери, 3 - стеклоподъемник передней  л е в о й двери,

4 - блок реле, 5 - предохранитель "GAUGE", 6 - блок предохранителей со

стороны водителя, 7 - главное  с и л о в о е реле, 8 - предохранитель

"POWER" 30 А, 9 - электропривод стеклоподъемника передней правой

двери, 10 - главный переключатель управления стеклоподъемниками,

11 - стеклоподъемник передней правой двери, 12 - переключатель управ­

ления стеклоподъемником правой сдвижной двери, 13 - стеклоподъемник

правой сдвижной двери, 14 - электропривод стеклоподъемника правой

сдвижной двери, 15 - разъем электрооборудования правой сдвижной двери

(на двери), 16 - разъем электрооборудования правой сдвижной двери (на ку­

зове), 17 - электропривод стеклоподъемника левой сдвижной двери,

18 - стеклоподъемник левой сдвижной двери, 19 - разъем электрооборудо­

вания левой сдвижной двери (на двери), 20 - разъем электрооборудования

левой сдвижной двери (на кузове), 21 - переключатель управления стекло­

подъемником левой сдвижной двери.

3 Подайте напряжение аккумулятор­

ной батареи на выводы "В" и "S".

4. Убедитесь в наличии проводимости

между выводами "В" и "Н".

Проверка выключателя

звукового сигнала

1. Проверьте напряжение между вы­

водом "НО" (6) и массой.
Номинальное напряжение 10 - 14 В

Электрические

стеклоподъемники

Проверка главного
силового реле

1. Убедитесь в наличии проводимости

между выводами "1" и "3".
2. Убедитесь в отсутствии проводимо­

сти между выводами "2" и "4".

2 Убедитесь в наличии проводимости

между выводом "НО" и массой при

нажатом звуковом сигнале.

3. Подайте напряжение аккумулятор­

ной батареи на выводы  " 1 " и "3".

4. Убедитесь в наличии проводимости

между выводами "2" и "4".

184 Электрооборудование кузова

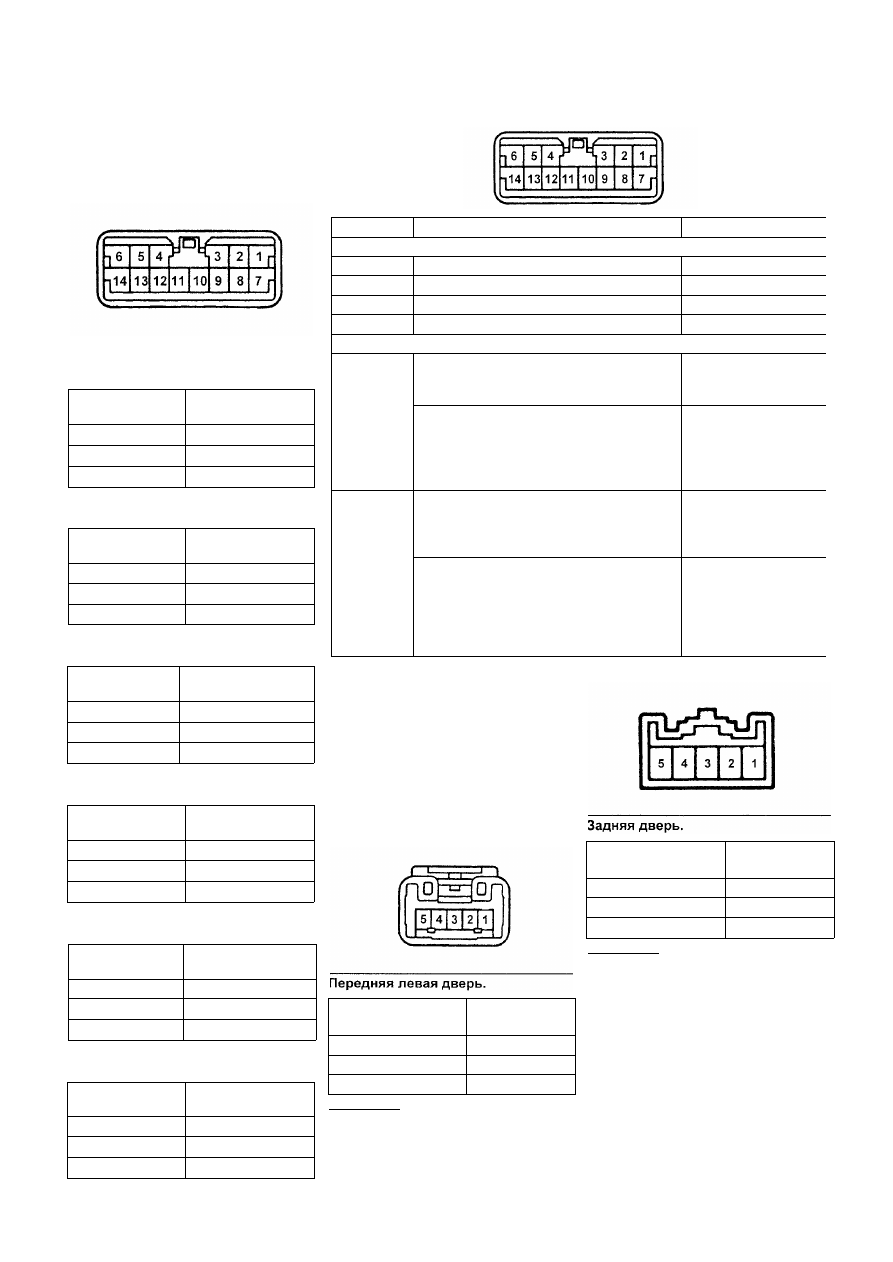

Проверка главного

переключателя управления

стеклоподъемниками

1. Убедитесь в наличии проводимости

между выводами главного переключа­

теля управления стеклоподъемниками

указанными в таблицах.

Д в е р ь пассажира (стекло­

подъемники разблокированы).

Положение

переключателя

Вверх

ВЫКЛ

Вниз

В ы в о д ы

7 - 1 0 , 8 - 4 - 5

7 - 4 - 5, 8 - 4 - 5

1 0 - 8 , 7 - 4 - 5

Д в е р ь пассажира

(стеклоподъемники заблокированы).

Положение

переключателя

Вверх
ВЫКЛ

Вниз

В ы в о д ы

1 0 - 7

7 - 8

1 0 - 8

Задняя правая  д в е р ь (стекло­
подъемники разблокированы).

Положение

переключателя

Вверх
ВЫКЛ

Вниз

В ы в о д ы

1 0 - 1 3 ,  1 4 - 4 - 5

1 3 - 4 - 5 ,  1 4 - 4 - 5

10-14,  1 3 - 4 - 5

З а д н я я правая  д в е р ь
(стеклоподъемники заблокированы).

Положение

переключателя

Вверх
ВЫКЛ

Вниз

В ы в о д ы

1 0 - 1 3
1 3 - 14
1 0 - 1 4

Задняя левая  д в е р ь (стекло­

подъемники разблокированы).

Положение

переключателя

Вверх
ВЫКЛ

Вниз

В ы в о д ы

1 0 - 9 , 11  - 4 - 5

9 - 4 - 5 ,  1 1  - 4 - 5

1 0 - 1 1 , 9 - 4 - 5

Задняя  л е в а я  д в е р ь
(стеклоподъемники заблокированы).

Положение

переключателя

Вверх
ВЫКЛ

Вниз

В ы в о д ы

1 0 - 9

9 - 1 1

10-11

Таблица. Проверка цепи главного переключателя управления стекло­

подъемниками.

2. Проверьте цепь главного переклю­

чателя управления стеклоподъемни­

ками по таблице "Проверка цепи глав­

ного переключателя управления стек­

лоподъемниками".

Проверка переключателей

управления стеклоподъем­

никами

Проверьте переключатель для каждой

двери согласно таблице.

Положение

переключателя

Вверх
ВЫКЛ

Вниз

В ы в о д ы

3-4, 1  - 2
5 - 4 , 1 -2
3 - 2 , 5 - 4

Положение

переключателя

Вверх
ВЫКЛ

Вниз

В ы в о д ы

4 - 3, 2 - 1
5 - 3 , 2 - 1
5 - 3, 4 -1

Примечание: к выводу, номер которо­

го идет первым, подсоединяйте по­

ложительную клемму аккумулятор­

ной батареи, а к выводу, номер ко­

торого идет вторым, подсоединяй­

те отрицательную клемму.

Примечание: к выводу, номер которо­

го идет первым, подсоединяйте по­

ложительную клемму аккумулятор­

ной батареи, а к выводу, номер ко­

торого идет вторым, подсоединяй­

те отрицательную клемму.

Если проводимость не соответствует

указанной, замените переключатель

стеклоподъемника.

Проверка электродвигателей

стеклоподъемников

1. Проверьте электродвигатели стек­

лоподъемников передних дверей.

Подключите аккумулятор к выводам,

указанным в таблице на след. стр. и

проверьте работу электродвигателей.

В ы в о д ы

Условия проверки

Результат

Разъем отсоединен, со стороны жгута проводов

3-

4 -
5-

10

1 -

2-

масса
масса
масса

- масса

масса

масса

Постоянно
Постоянно
Постоянно
Ключ зажигания OFF ON

1 0 - 1 4 В

проводимость
проводимость

0 В 10 -14 В

Разъем подсоединен, со стороны переключателя

Ключ зажигания в положении "ON",
переключатель на двери водителя в
положении "OFF" "UP" (ручной режим)
Ключ зажигания в положении "ON",

стекло полностью опущено
переключатель на двери водителя в

положении "UP" (автоматический
режим) стекло полностью поднято
Ключ зажигания в положении "ON",
переключатель на двери водителя в
положении "OFF" "DOWN" (ручной
режим)
Ключ зажигания в положении "ON",

стекло полностью опущено,
переключатель на двери водителя в
положении "OFF" "DOWN"
(автоматический режим) стекло

полностью поднято

0В 9В

0 В не менее

9 В  0 В

0 В не менее 9 В

0 В не менее

9 В 0 В

Электрооборудование кузова 185

В ы в о д ы

"1" (+)

"2" (-)

"2" (+)

Направление

вращения

по часовой стрелке

против часовой

стрелки

В ы в о д ы | Направление

левая сторона

"2" (+)

" 1 " (-)

" 1 " (+)

"2" (-)

вверх

вниз

правая сторона

"2" (-)

"2" (+)

" 1 " (-)

вверх

вниз

Если работа электродвигателя не со­

ответствует указанной, замените

электродвигатель.

2. Проверьте электродвигатели стек­

лоподъемников сдвижных дверей.

Подключите аккумулятор к выводам,

указанным в таблице, и проверьте ра­

боту электродвигателей.

Если работа электродвигателя не со­

ответствует указанной, замените

электродвигатель.

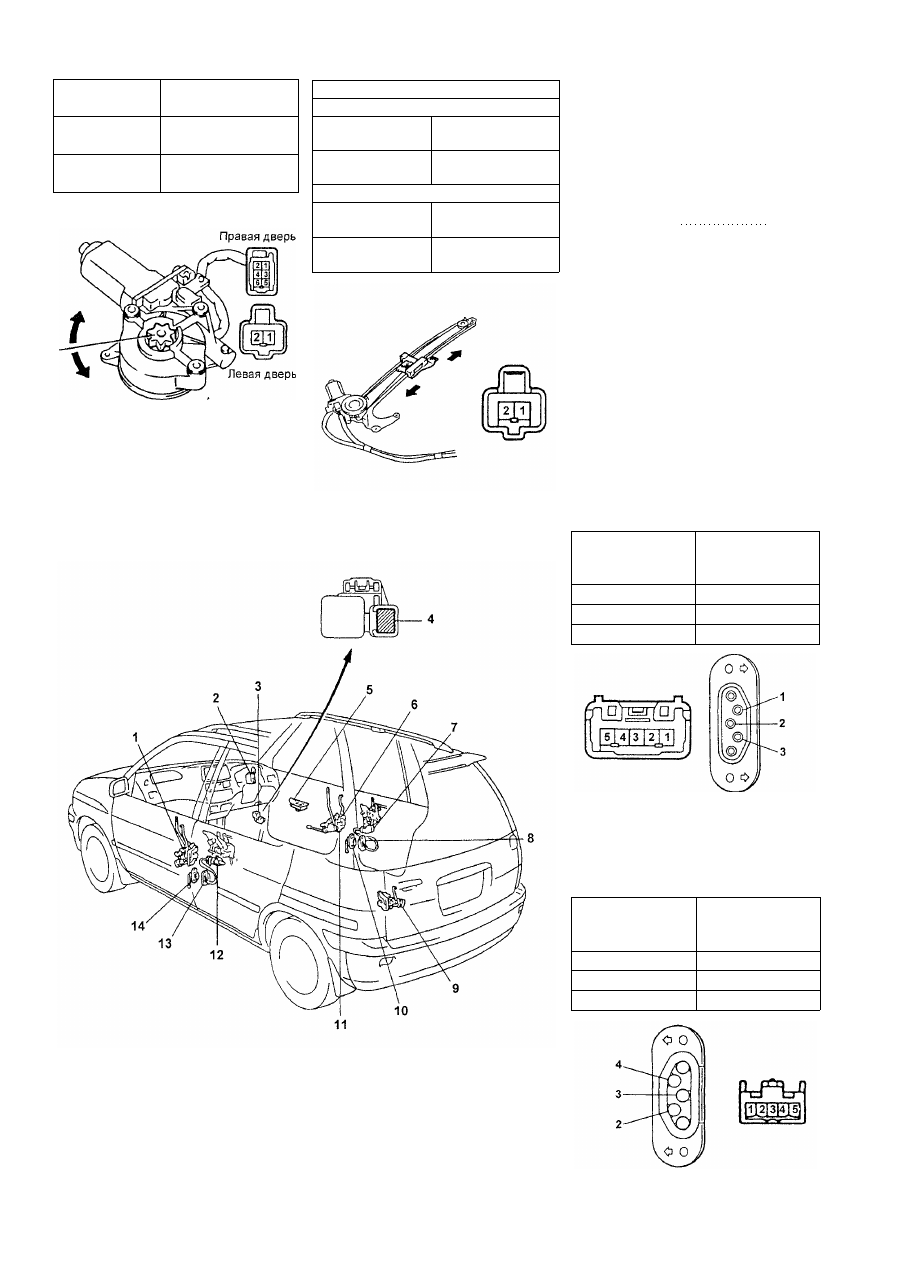

Центральный замок. 1 - электропривод замка передней левой двери,

2 - реле управления замками дверей, 3 - блок реле, 4 - предохранитель

POWER 30 А, 5 - переключатель управления замками дверей, 6 - электро­

привод замка передней правой двери, 7 - электропривод замка задней

правой двери, 8, 10 - разъем электрооборудования правой сдвижной

двери (на кузове и двери), 9 - электропривод замка задней двери, 11 - вы­

ключатель центрального замка (в замке двери), 12 - электропривод замка

задней левой двери, 13, 14 -  р а з ъ е м электрооборудования левой сдвиж­

ной двери (на кузове и двери).

Проверка  т е п л о в ы х

предохранителей

1. Подключите амперметр к выводу "2"

(правая дверь) или "1" (левая дверь).

2. Полностью закройте стекло.

3. Опустив стекло, убедитесь, что ко­

гда стекло опустится полностью, сила

тока будет соответствовать указанно­

му значению.
Номинальный ток 16 - 34 А

4. Поднимите стекло до полностью

закрытого положения. Продолжая

удерживать выключатель стекло­

подъемника, проверьте срабатыва­

ние теплового предохранителя в ин­

тервале от 4 до 90 секунд (при сра­

батывании предохранитель издает

характерный звук).
5. Проверьте, что стеклоподъемники

начнут снова работать через

60 секунд.

Проверка разъемов

электрооборудования

сдвижных дверей

1. Проверьте жгут проводов от разъе­

ма электрооборудования на кузове до

разъема жгута проводов.

Убедитесь в наличии проводимости

между указанными в таблице выво­

дами.

В ы в о д  р а з ъ е м а
жгута  п р о в о д о в

1

2
3

В ы в о д  р а з ъ е м а

электрооборудо

вания на кузове

2

1

3

2. Проверьте жгут проводов от разъе­

ма электрооборудования на двери до

разъема жгута проводов.

Убедитесь в наличии проводимости

между указанными в таблице выво­

дами.

В ы в о д  р а з ъ е м а
жгута  п р о в о д о в

1

3
5

В ы в о д  р а з ъ е м а

электрооборудо

вания на кузове

2
3
4

186

Электрооборудование кузова

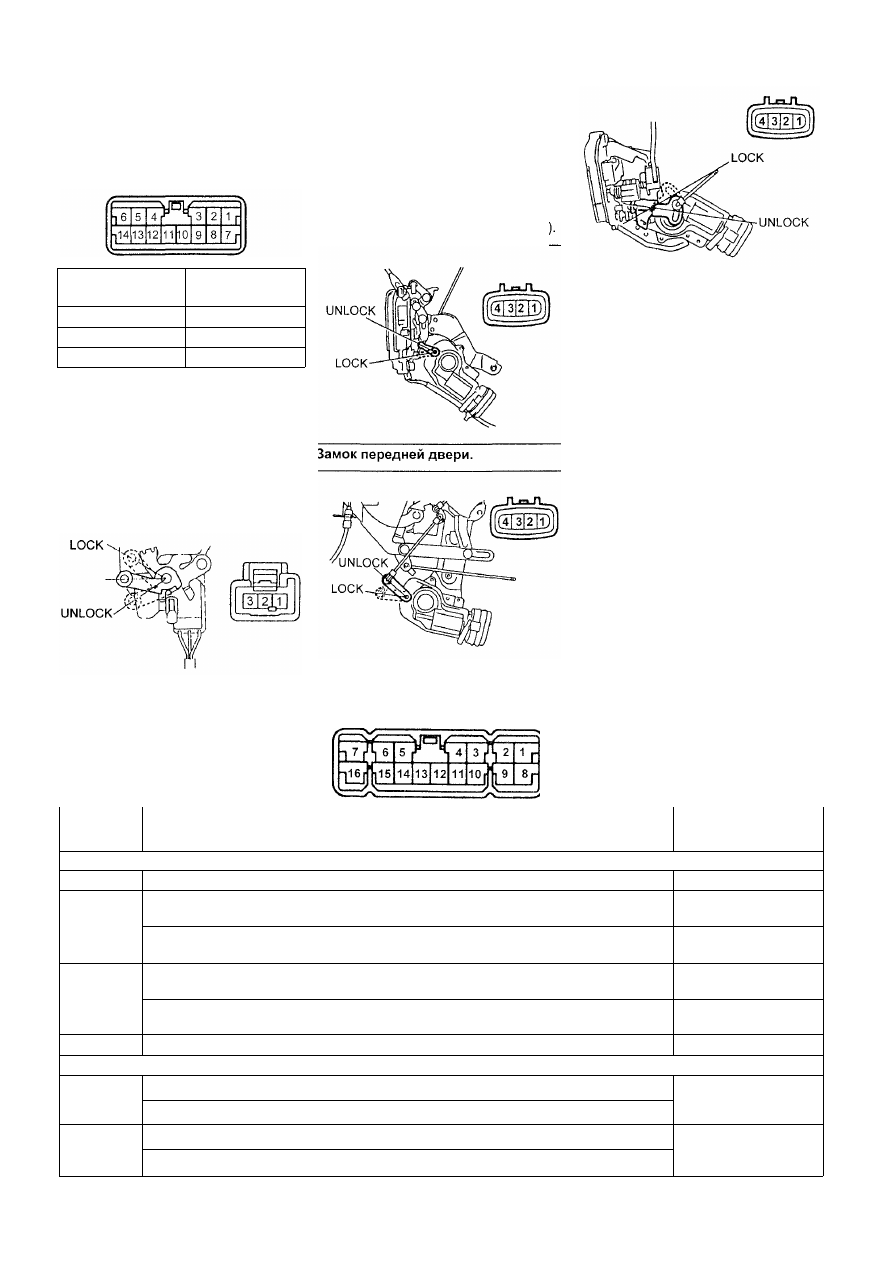

Центральный замок

Проверка переключателя

управления замками  д в е р е й

Проверьте проводимость между выво­

дами разъема переключателя, указан­

ными в таблице.

2. Проверьте наличие проводимости

между выводами "2" и "3" разъема в

положении защелки "LOCK".

Проверка электропривода

замка  д в е р и

1. Подключите положительную клемму

аккумуляторной батареи к выводу "2",

отрицательную к выводу "3" и убеди­

тесь, что защелка перемещается в

положение "заблокировано" ("LOCK"'

Положение

выключателя

LOCK

OFF

UNLOCK

В ы в о д ы

4 - 5 - 6

4 - 5

4 - 5 - 1 2

Если проводимость не соответствует

указанной, замените переключатель

управления замком двери.

Проверка выключателя

центрального замка

(в замке двери)

1. Проверьте наличие проводимости

между выводами "1" и "3" разъема в

положении защелки "UNLOCK".

Замок задней боковой двери.

Таблица. Проверка цепи реле управления замками дверей.

Замок задней двери.

2. Поменяйте полярность подсоеди­

нения аккумуляторной батареи. За­

щелка замка двери должна перемес­

титься в положение "разблокировано"

("UNLOCK").

Проверка реле управления

замками дверей

Проверьте реле по таблице
"Проверка цепи реле управления

замками дверей".

Если работа реле не соответствует

таблице, то замените реле.

Система дистанционного

управления

центральным замком

На моделях, которые оборудуются

системой дистанционного управления

замками дверей, отпирание и запира­

ние дверей осуществляются нажатием

кнопки на ключе. Расстояние до при­

емника, расположенного в креплении

зеркала заднего вида в салоне авто­

мобиля не должно превышать 2 м.

В ы в о д ы

"+"

 -  " - "

8 - масса

10 - масса

11 - масса

16 - масса

3 - масса

4 - масса

Условия проверки

Результат

Разъем отсоединен

При всех условиях

Выключатель центрального замка в положении "OFF" "LOCK"

Ключ в замке двери водителя в положении "LOCK" любое другое положение

Выключатель центрального замка в положении "OFF" "UNLOCK"

Ключ в замке двери водителя в положении "UNLOCK" любое другое положение

При всех условиях

10- 14 В

нет проводимости
проводимость

проводимость
нет проводимости
нет проводимости
проводимость
проводимость
нет проводимости
проводимость

Р а з ъ е м подсоединен

Выключатель центрального замка в положении "OFF" "UNLOCK"

Ключ в замке двери водителя в любом положении, кроме "UNLOCK" "UNLOCK"

Выключатель центрального замка в положении "OFF" "LOCK"

Ключ в замке двери водителя в любом положении, кроме "LOCK" "LOCK"

0 В 10  - 1 4 В  0 В

0 В 10  - 1 4 В  0 В
