Система безопасности (SRS)
Меры предосторожности
при эксплуатации
и проведении ремонтных
работ
Ошибки, допущенные при обслужива
нии системы подушек безопасности, мо
гут привести к непроизвольному сраба
тыванию системы при проведении сер
висных мероприятий или к несрабаты
ванию системы в момент аварии, по
этому всегда соблюдайте правила, опи
санные в руководстве по ремонту.
1. Симптомы неисправностей системы
подушек безопасности трудно распо
знать. Всегда проверяйте коды неис
правностей, прежде чем отсоединять
батарею.
2. Работы с системой подушек безопас
ности проводите не раньше, чем через
90 секунд после установки замка зажи
гания в положение "LOCK" и отсоеди
нения отрицательного провода от акку
муляторной батареи.
3. Даже после несильного столкнове
ния, при котором подушки безопасности
не сработали, всегда проверяйте со
стояние узлов подушек безопасности,
датчики и проводку. При обнаружении
выбоин, трещин, деформаций и т. д.
замените неисправный узел в сборе.
4. Никогда не устанавливайте элементы
системы безопасности с другого авто
мобиля. При замене используйте только
новые детали.
5. Если ремонт автомобиля связан с
сильными ударами, сперва заблокируй
те датчик.
6. Никогда не разбирайте узлы подушек
безопасности.
7. Не подвергайте узлы подушек безо
пасности ударам и воздействию силь
ных магнитных полей.
8. Для проверки системы безопасности
применяйте тестер с входным сопро
тивлением не менее 10 кОм/В.
9. На корпусах элементов системы пас
сивной безопасности имеются инфор
мационные таблички. Следуйте инст
рукциям, на них изложенным.
10. После завершения ремонтных работ
произведите диагностику системы и
убедитесь в отсутствии кодов неис
правностей.
Р а з ъ е м ы системы SRS
Все разъемы проводки системы SRS
окрашены в желтый цвет, контакты
разъемов позолочены. Конструкция
разъемов обеспечивает безопасную
работу системы и предусматривает ди
агностирование полного замыкания
разъема. Для повышения надежности
соединения применены двойные замки.
Второй замок

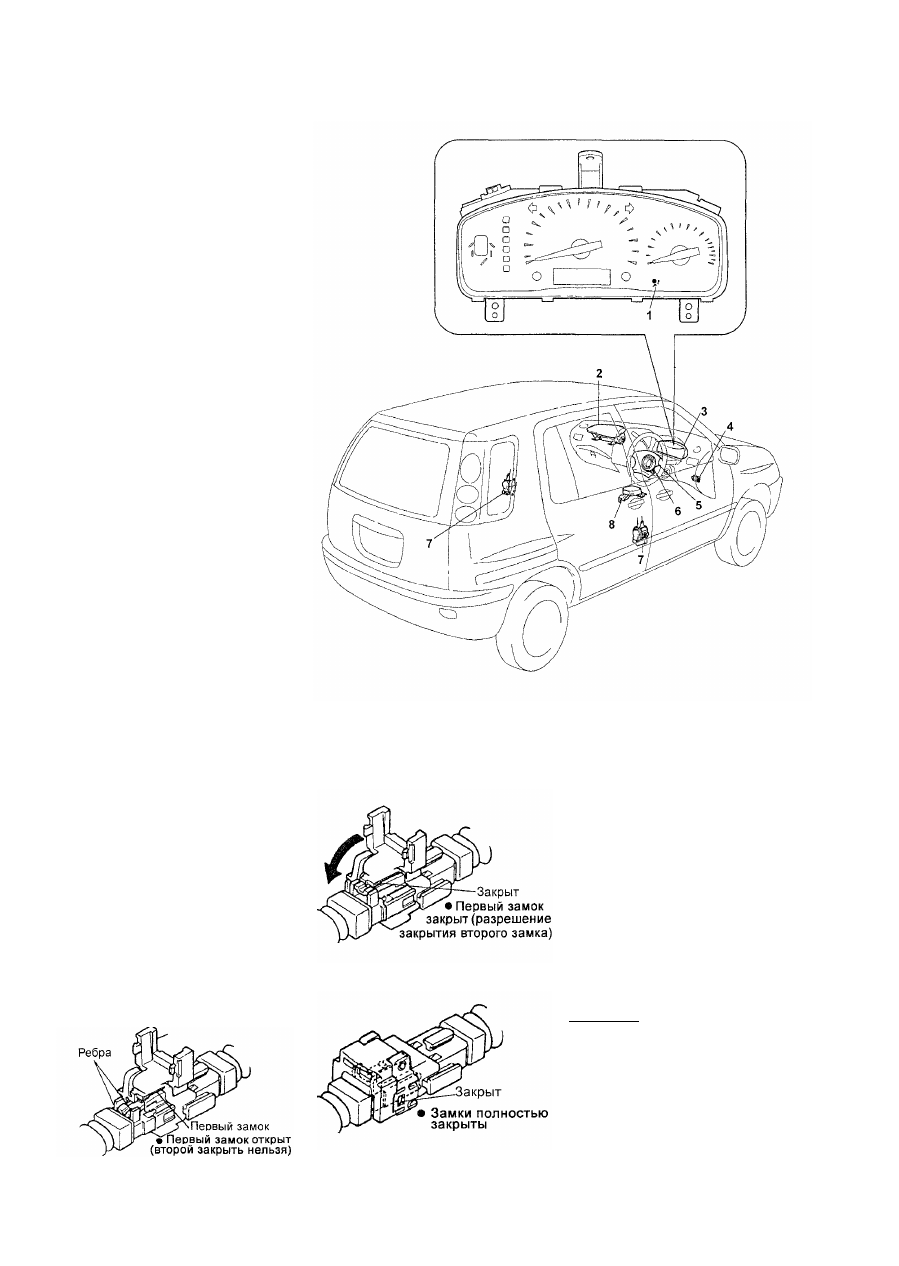

Система SRS. 1 - индикатор системы SRS, 2 - подушка безопасности пас
сажира, 3 - комбинация приборов, 4 - диагностический разъем DLC3
(модели с 2002 г.), 5 - накладка рулевого колеса с подушкой безопасности
водителя, 6 - спиральный провод, 7 - преднатяжитель ремня безопасно
сти, 8 - блок управления и датчик системы SRS.
Для предотвращения срабатывания
системы SRS при отсоединенных или
неплотно подсоединенных разъемах
применяется механизм защиты, за
мыкающий оба вывода воспламени
теля подушек безопасности и пред-
натяжителей ремней.

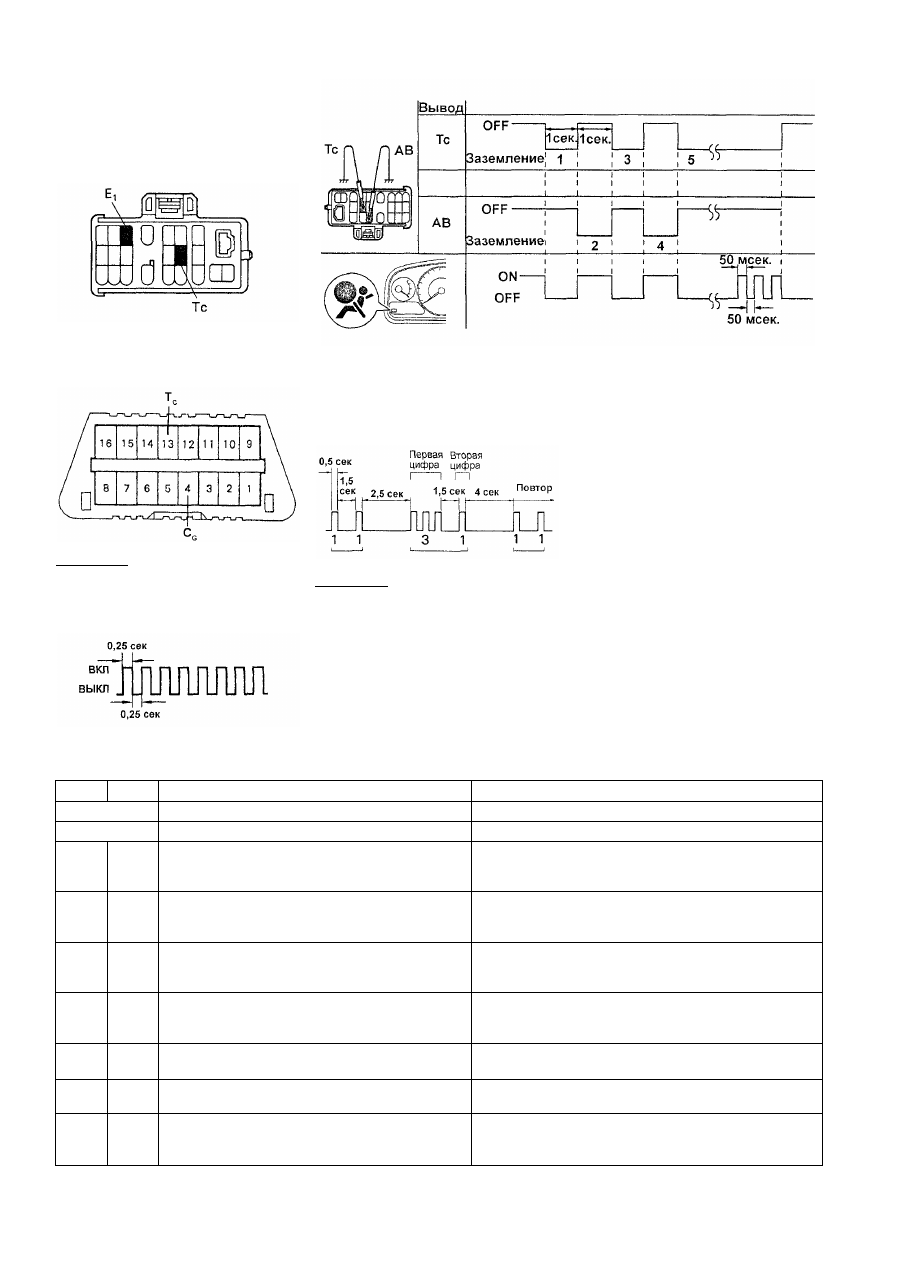

Диагностика системы
1. Проверка сигнальной лампы сис
темы подушек безопасности.
Установите замок зажигания в поло
жение "АСС" или "ON", проверьте,
что сигнальная лампа загорится и
погаснет примерно через 6 секунд.
Примечание:
- Если замок зажигания в положе
нии АСС или ON, и сигнальная лам
па продолжает гореть или мигает,
проверьте код неисправности.
- Если сигнальная лампа иногда за
горается или продолжает гореть,
даже когда замок зажигания нахо
дится в положении "OFF", то про
верьте наличие короткого замыка
ния в цепи сигнальной лампы.
