Электрооборудование кузова

167

Снятие и установка задних

ф о н а р е й

Примечание: установку проводите в

порядке, обратном снятию.

1. Снимите декоративную панель, ос­

вободив 3 фиксатора, как показано на

рисунке.

3. Отверните 2 гайки крепления и из­

влеките задний фонарь.

2. Отсоедините разъем заднего фонаря.

Снятие и установка  ф о н а р я

подсветки номерного знака

Примечание: установку проводите в
порядке, обратном снятию.

1. Снимите отделочную панель задней

двери.

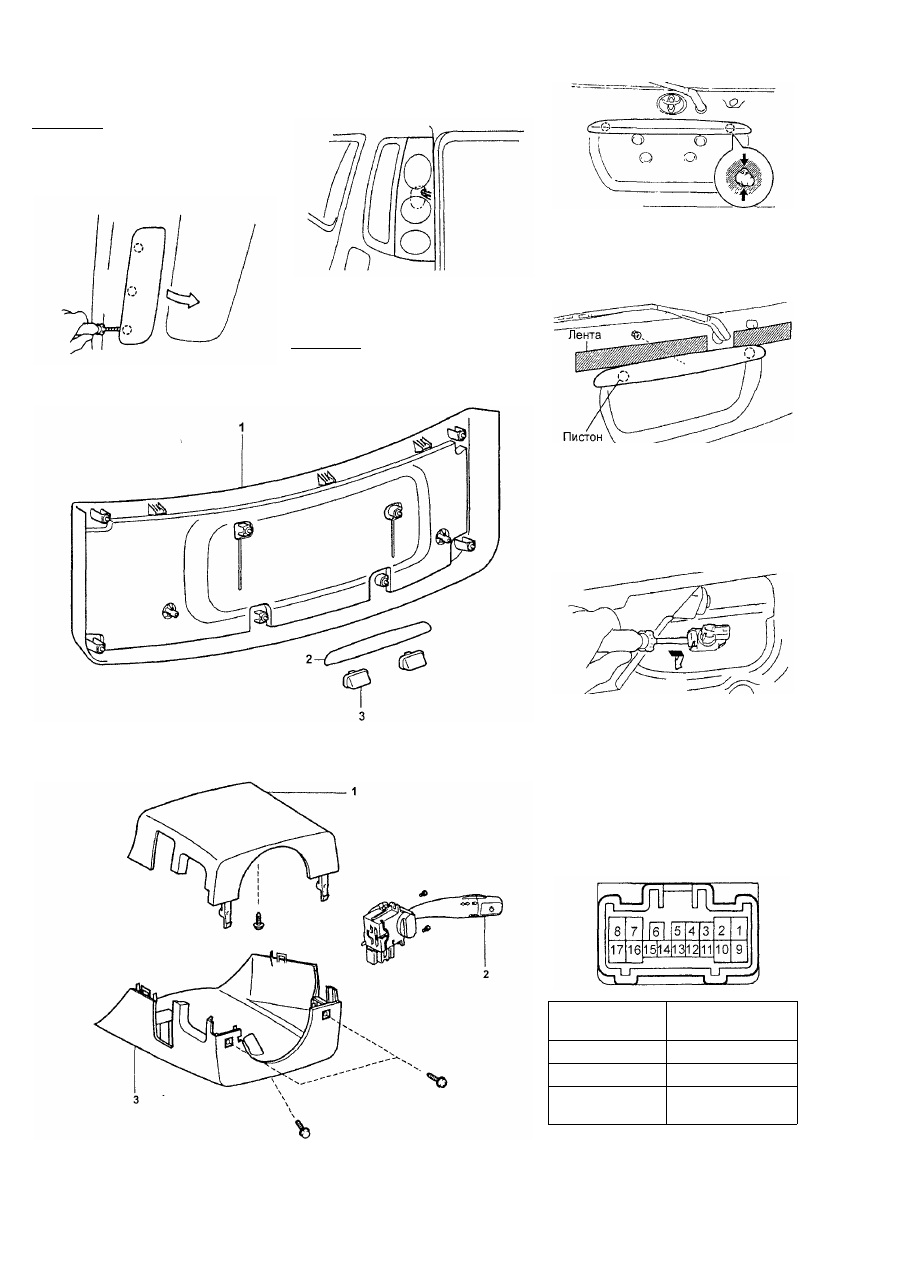

Снятие и установка  ф о н а р я подсветки номерного знака. 1 - отделочная

панель задней двери, 2 - отделка внешней ручки открывания двери,

3 -  ф о н а р ь подсветки номерного знака.

2. Снимите отделку внешней ручки от­

крывания двери.

а) Отверните гайку.

б) Наклейте защитную ленту в мес­

та, показанные на рисунке.

в) Отсоедините пистоны и снимите

отделку внешней ручки открывания

двери.

3. Снимите фонарь подсветки номер­

ного знака.

а) Отсоедините разъем фонаря.

б) Снимите фонарь, как показано на

рисунке.

Система управления

освещением

Комбинированный
переключатель

Проверка переключателя

управления освещением

Проверьте проводимость между вы­

водами разъемов при различных по­

ложениях переключателя.

Положение

переключателя

OFF

TAIL (габариты)

HEAD (фары)

В ы в о д ы

-

9 ( E L ) - 1 5 ( T )

9 (EL)-15 (Т)-

14(H)

Комбинированный переключатель. 1 - верхний кожух рулевой колонки,

2 - комбинированный переключатель, 3 - нижний кожух рулевой колонки.

Если проводимость не соответствует

указанной, замените переключатель

управления освещением.

168 Электрооборудование кузова

Проверка переключателя

света фар
Проверьте проводимость между вы­

водами разъемов при различных по­

ложениях переключателя.

Положение

переключателя

FLASH

(мигание)

LOW BEAM

(ближний свет)

HI BEAM (дальний свет)

В ы в о д ы

9 - 2 - 1

9 - 1 0

9 - 2

Если проводимость не соответствует

указанной, замените переключатель

света фар.

Проверка переключателя

указателей поворота

Проверьте проводимость между вы­

водами разъемов при различных по­

ложениях переключателя.

Положение

переключателя

ВЫКЛ

левый поворот

правый поворот

В ы в о д ы

-

7 - 6

7 - 8

Если проводимость не соответствует

указанной, замените переключатель

указателей поворота.

Проверка выключателя

аварийной сигнализации

1. Проверьте проводимость между

выводами разъема, указанными в

таблице.

Положение

выключателя

OFF

ON

В ы в о д ы

7 - 5

6 - 5 ,

1  - 2 - 4 - 3

Если проводимость не соответствует

указанной, то замените выключатель

аварийной сигнализации.

2. Проверьте наличие проводимости

между выводами "ILL-" и "ILL+" (цепь

подсветки выключателя).

Проверка реле  ф а р

1. Убедитесь в наличии проводимости
между выводами "1" и "2".

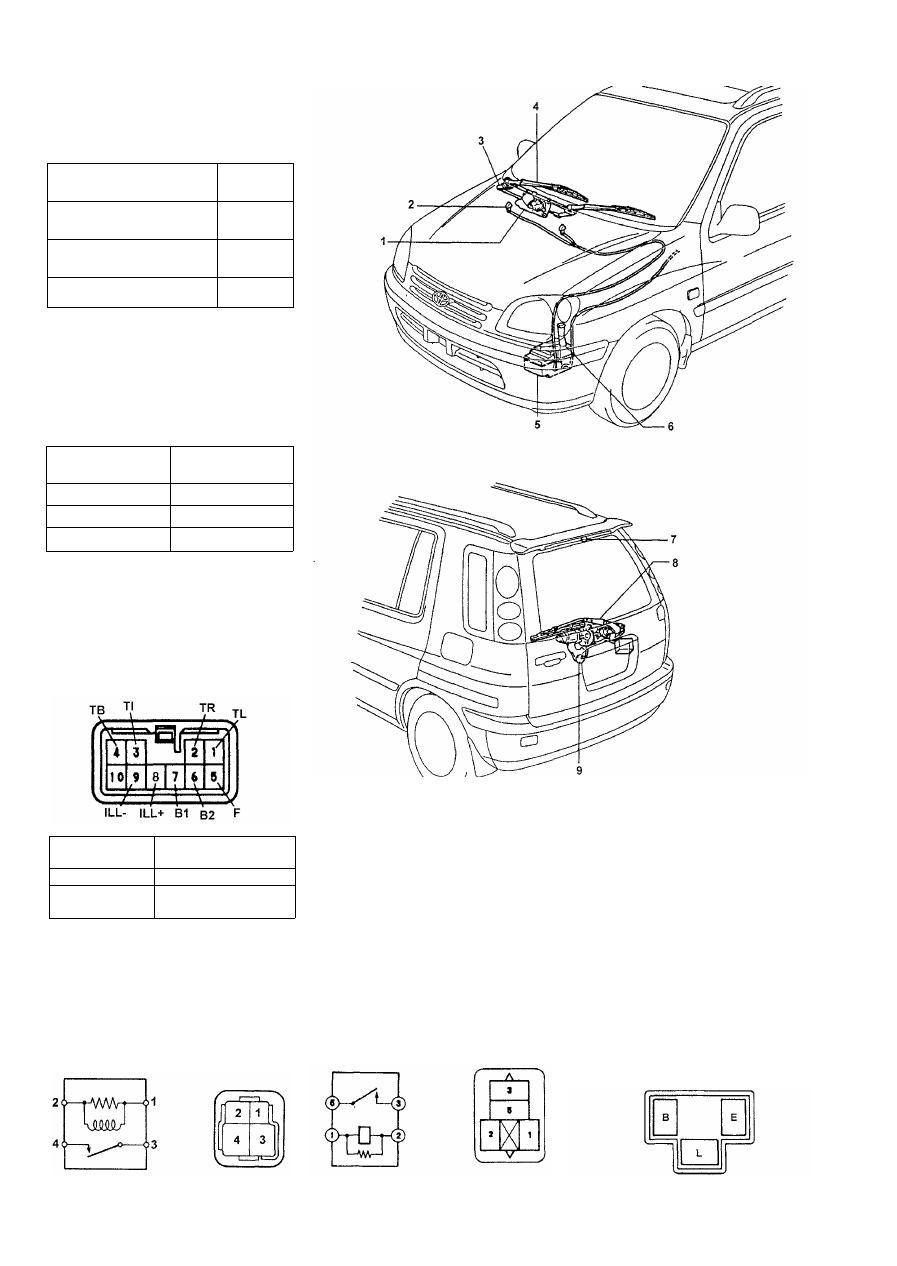

Стеклоочистители и стеклоомыватели. 1 - электропривод очистителя ло­

бового стекла, 2 - форсунка  о м ы в а т е л я  л о б о в о г о стекла, 3 - тяга очисти­

теля  л о б о в о г о стекла, 4 - щетка очистителя  л о б о в о г о стекла, 5 - бачок

о м ы в а т е л я , 6 - электродвигатель омывателей  л о б о в о г о и заднего стекла,

7 - форсунка  о м ы в а т е л я заднего стекла, 8 - щетка очистителя заднего

стекла, 9 - электропривод очистителя заднего стекла в сборе с реле очи­

стителя заднего стекла.

2. Убедитесь в отсутствии проводимо­

сти между выводами "3" и "4".
3. Подайте напряжение аккумулятор­

ной батареи на выводы "1" и "2".

4. Убедитесь в наличии проводимости

между выводами "3" и "4".

Проверка реле габаритов

1. Убедитесь в наличии проводимости

между выводами "1" и "2".

2. Убедитесь в отсутствии проводимо­

сти между выводами "3" и "5".

3. Подайте напряжение аккумулятор­

ной батареи на выводы  " 1 " и "2".

4. Убедитесь в наличии проводимости

между выводами "3" и "5".

Проверка реле-прерыватель

указателей поворота

1. Проверьте проводимость между

массой и выводом "Е" со стороны ба­

зы реле.

2. Подсоедините реле-прерыватель.
3. Измерьте напряжение между массой

и выводами, указанными в таблице на

след. странице.

Электрооборудование кузова

169

Вывод

В

L

Условие

Выключатель

аварийной
сигнализации в
положении
"OFF" "ON"
Замок
зажигания
в положении
"OFF" "ON"
Замок зажига­
ния "ON", пере­
ключатель

указателей

поворота или
выключатель

аварийной
сигнализации
"OFF" "ON"

Напря­

жение

0 В не
менее 9 В

0 В не
менее 9 В

0  9 В с

частотой

6 0 - 1 2 0

раз/с.

Если напряжение не соответствует
указанному, то замените реле-
прерыватель указателей поворота.

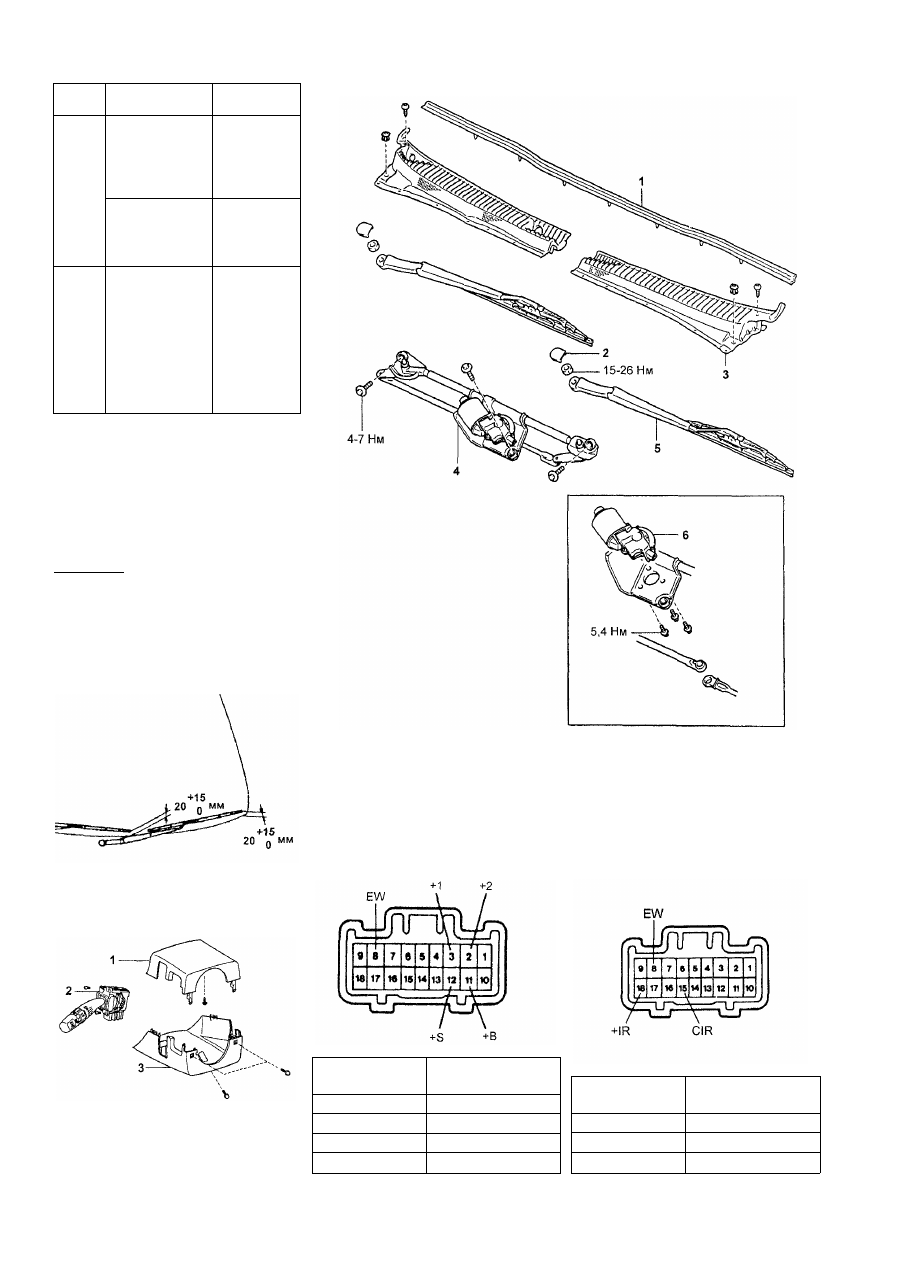

Стеклоочистители

и стеклоомыватели

Снятие и установка привода
очистителя лобового стекла

Примечание:

- Снятие проводите в соответст­

вии с рисунком "Очиститель лобо­

вого стекла".

- Установку проводите в порядке,

обратном снятию.

- При установке щеток сориенти­

руйте их так, как показано на ри­

сунке.

Проверка переключателя

управления

стеклоочистителем

Переключатель управления стекло­

очистителем. 1 - верхний кожух ру­

л е в о й колонки, 2 - переключатель

управления стеклоочистителем,

3 - нижний кожух рулевой колонки.

Очиститель лобового стекла. 1 - уплотнитель вентиляционной решетки,

2 - защитный колпачок, 3 - вентиляционная решетка, 4 - электропривод

очистителя лобового стекла в сборе с тягами, 5 - щетка и рычаг стеклоочи­

стителя, 6 - электропривод очистителя лобового стекла.

1. Проверьте проводимость между

выводами переключателя по таблице

(переключатель управления очисти­

телем лобового стекла).

2. Проверьте проводимость между

выводами переключателя по таблице

(переключатель управления очисти­

телем заднего стекла).

Положение

переключателя

OFF

INT
LO
HI

В ы в о д ы

3 - 1 2
3 - 12
3 - 1 1
2 - 1 1

Положение

переключателя

OFF

INT
ON

В ы в о д ы

-

8 - 1 5
8 - 1 8

170

Электрооборудование кузова

Проверка электродвигателя

очистителя лобового стекла

1. Проверьте работу электродвигателя

на низкой скорости.

Подключите "+" аккумуляторной бата­

реи к выводу "+1", а "-" аккумулятор­

ной батареи к выводу "Е". Электро­

двигатель стеклоочистителя должен

заработать на низкой скорости.

2. Проверьте работу электродвигателя

на высокой скорости.

Подключите "+" аккумуляторной бата­

реи к выводу "+2", а "- аккумуляторной

батареи к выводу "Е". Электродвига­

тель стеклоочистителя должен зара­

ботать на высокой скорости.
3. Проверьте остановку щеток в край­

нем положении (положение останова).

а) Подсоедините "+" аккумуляторной

батареи к выводу "+1", а "-" аккумуля­

торной батареи к выводу "Е". Двига­

тель заработает на низкой скорости.
б) Снимите с вывода "+1" провод от

аккумуляторной батареи. Электро­

двигатель должен остановиться.

в) Замкните выводы "+1" и "+S".

Подключите "+" аккумуляторной ба­

тареи к выводу "+В", в это время

двигатель должен начать работу на

низкой скорости и после этого

встать в позицию останова.

Снятие и установка привода

очистителя заднего стекла

Примечание:

- Снятие проводите в соответст­

вии с рисунком "Очиститель зад­

него стекла".
- Установку проводите в порядке,

обратном снятию.

- При установке щетки сориенти­

руйте их так, как показано на ри­

сунке.

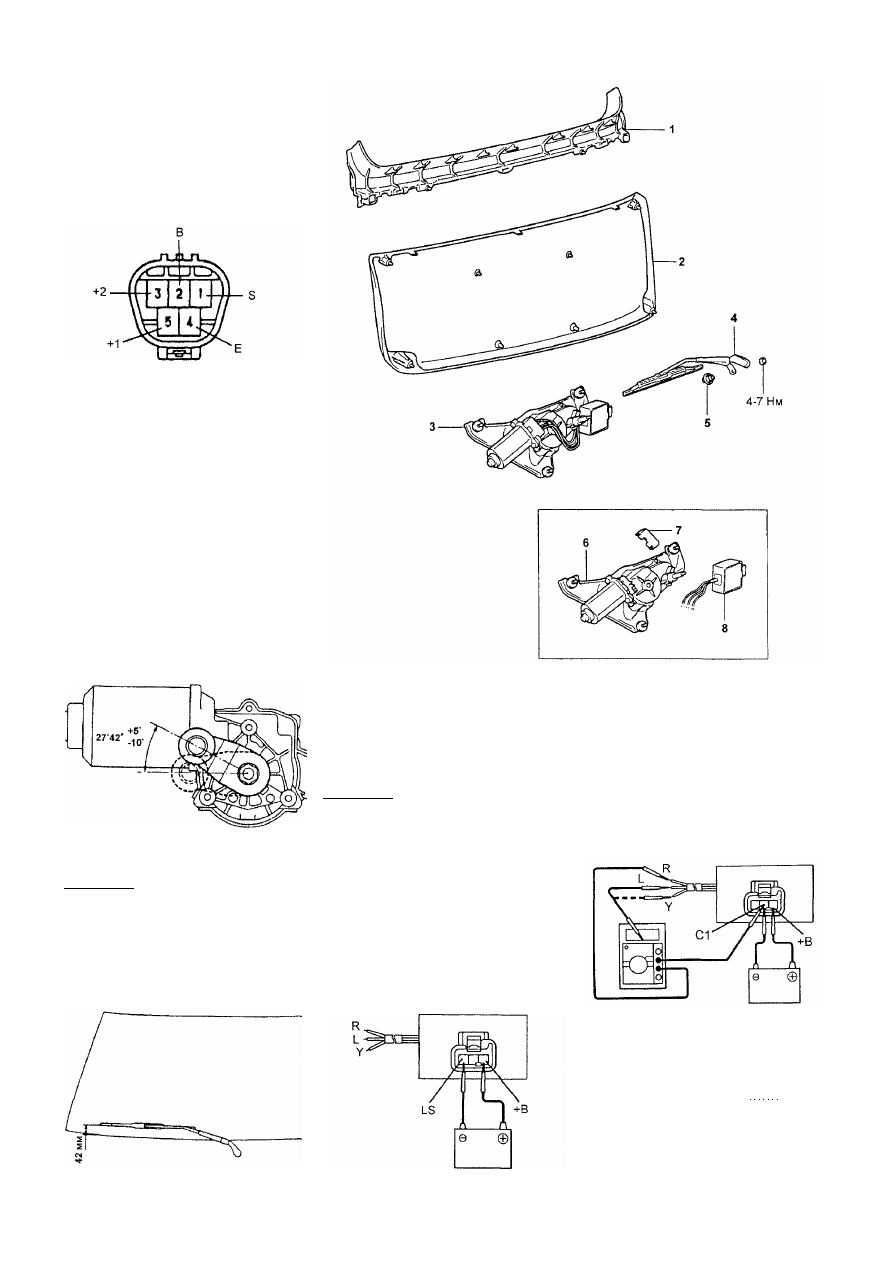

Очиститель заднего стекла. 1 - отделка задней двери, 2 - отделочная па­

нель двери, 3 - электропривод очистителя заднего стекла в  с б о р е с реле

очистителя заднего стекла, 4 - щетка и рычаг стеклоочистителя, 5 - шар­

нирная шайба, 6 - электропривод очистителя заднего стекла, 7 - крышка,

8 - реле очистителя заднего стекла.

Проверка реле очистителя

заднего стекла

Примечание: на рисунках ниже, цвета

проводов обозначаются следующими

сокращениями: L - синий, Y - желтый,

R - красный.

1. Проверка в положении "OFF".

Проверьте отсутствие проводимости

между выводами "R" и "L" и проводи­

мость между выводами "Y" и "R".

2. Проверка в положении "ON".

Подключите положительную клемму

аккумуляторной батареи к выводу

"+В", отрицательную клемму - к вы­

воду "LS". Убедитесь в наличии про­

водимости между выводами "L" и "R"

и в отсутствии проводимости между

выводами "Y" и "R".

3. Проверка в режиме изменения ин­

тервала (INT).

а) Установите вольтметр в диапазон

DC (постоянный ток). Подсоедините

положительный щуп вольтметра к

выводу "R", отрицательный щуп к

выводу "С1".

б) Подсоедините положительную

клемму аккумуляторной батареи

к выводу "+В", отрицательную к вы­

воду "С1". Реле должно включиться.

Номинальное напряжение

между выводами "R" и "С1". 10- 14 В

в) Из положения, указанного в пунк­

те (б), в течение 5 секунд замкните

выводы "Y" и "L", и реле из положе­

ния "ON" должно переключиться в

положение "OFF".
