б) Установите замок двери через

сервисное отверстие.

в) Нанесите герметик на три винта

крепления замка двери.

Герметик: THREE BOND 1324 или эк­

вивалентный.

г) Затяните винты крепления замка.

Момент затяжки 5,4 Н-м

д) Подсоедините тяги управления

замком к наружной ручке двери.

е) Подсоедините разъем электро­

привода замка двери.

3. Установка механизма стеклоподъ­

емника и стекла двери,

а) Нанесите консистентную смазку в

места, показанные на рисунке.

Модели без электропривода

стеклоподъемника

Модели с электроприводом ^

стеклоподъемника

б) Установите механизм стеклоподъ­

емника через сервисное отверстие.

в) Для моделей с электроприводом

стеклоподъемника: закрепите меха­

низм стеклоподъемника 3 болтами и

гайкой.

Момент затяжки 5,0 Н-м

г) Для моделей без электропривода

стеклоподъемника: закрепите меха­

низм стеклоподъемника 3 болтами.

Момент затяжки 5,0 Н-м

д) Установите стекло двери и двумя

гайками закрепите обойму стекла

на кронштейне рычага стеклоподъ­

емника.

е) Подсоедините разъем электропри­

вода механизма стеклоподъемника.

4. Установите неподвижное стекло, уп­

лотнитель неподвижного стекла, разде­

лительную планку и направляющую

подвижного стекла двери.

5. Установите нижний наружный уплот­

нитель стекла двери.

6. Установите крышку сервисного от­

верстия и втулки под винты.

Примечание: проденьте тяги через

крышку сервисного отверстия.

7. Подсоедините тяги управления зам­

ком, установите внутреннюю ручку от­

крытия двери и закрепите ее двумя

болтами.

8. Подсоедините разъем, и установите

выключатель привода стеклоподъем­

ника.

9. Установите внутреннюю ручку за­

крытия двери и закрепите ее двумя

винтами.

10. Установите внутреннюю обивку

двери, закрепите ее пистонами и за­

тяните два винта крепления.

11. Установите декоративную накладку

внутренней ручки открытия двери.

12. Для моделей с ручным приводом

стеклоподъемника: установите ручку

стеклоподъемника.

ка отрегулируйте скобу. Затем снова

затяните винты.

Дверь задка

Регулировка двери

1. Регулировка двери в продольном и

поперечном направлениях.

Ослабьте гайки крепления петли к

двери и отрегулируйте дверь.

Момент затяжки 27 Н-м

Разборка двери

1. Снимите верхнюю и нижнюю части

внутренней обивки двери.

2. Регулировка скобы замка двери.

Слегка ослабьте винты крепления

скобы и ударами пластикового молот-

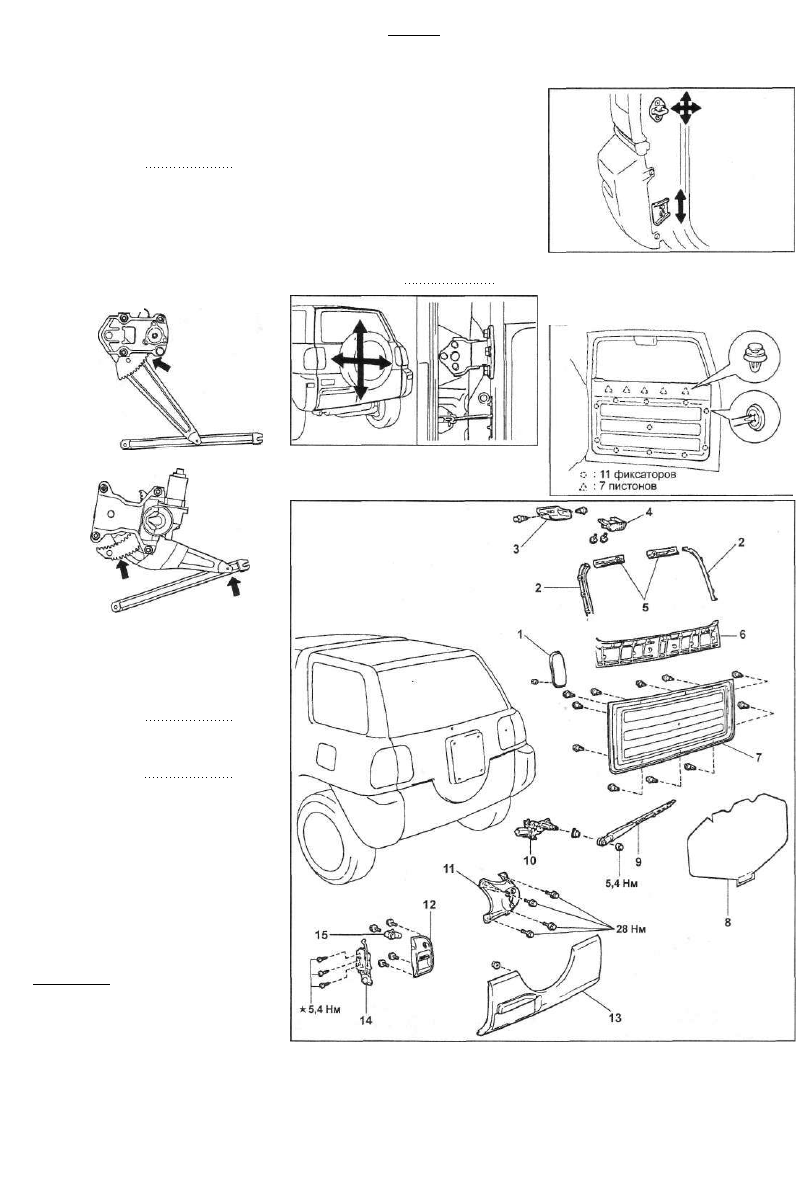

Дверь задка. 1 - декоративная накладка дверной петли, 2 - боковая часть

внутренней верхней отделки двери, 3 - крышка верхнего стоп-сигнала,

4 - верхний стоп-сигнал, 5 - центральная часть внутренней верхней отделки

двери, 6 - верхняя часть внутренней обивки двери, 7 - нижняя часть внут­

ренней обивки двери, 8 - крышка сервисного отверстия, 9 - рычаг заднего

стеклоочистителя, 10 - электродвигатель заднего стеклоочистителя, 11 - крон­

штейн крепления запасного колеса, 12 - наружная ручка двери, 13 - наружная

декоративная отделка двери, 14 - замок двери, 15 - цилиндр замка двери.

Кузов

199

2. Снимите крышку сервисного отвер­

стия, кронштейн крепления запасного

колеса, рычаг заднего стеклоочисти­

теля и электродвигатель заднего

стеклоочистителя.

3. Снятие замка двери.

а) Извлеките 4 заглушки и отверните

3 винта крепления замка.

б) Отсоедините разъем электропри­

вода замка двери.

в) Отсоедините тяги управления

замком двери и снимите замок.

Бите крышку верхнего стоп-сигнала.

2. Подсоедините разъем ламп подсвет­

ки номерного знака, затем установите

наружную декоративную отделку двери

и закройте 4 отверстия заглушками.

3. Установите цилиндр замка в наруж­

ную ручку двери, затем установите

наружную ручку двери и закрепите ее

винтами. Закройте 4 отверстия заглуш­

ками.

4. Установка замка двери.

а) Нанесите консистентную смазку

на поверхности трения, см. рисунок.

4. Снятие наружной ручки двери.

а) Извлеките 4 заглушки, отверните 4

винта крепления ручки.

б) Извлеките цилиндр замка и сни­

мите наружную ручку двери.

5. Извлеките 4 заглушки и снимите на­

ружную декоративную отделку двери,

затем отсоедините разъем ламп под­

светки номерного знака.

6. Снимите крышку верхнего стоп-сиг­

нала, боковые и центральную части

внутренней верхней отделки двери, за­

тем снимите верхний стоп-сигнал.

Сборка двери

1. Установите верхний стоп-сигнал, бо­

ковые и центральную части внутренней

верхней отделки двери, затем устано-

б) Установите замок двери через

сервисное отверстие.

в) Нанесите герметик на три винта

крепления замка двери.

Герметик: THREE BOND 1324 или эк­

вивалентный.

г) Затяните винты крепления замка.

Момент затяжки 5,4 Н-м

д) Подсоедините тяги управления

замком к наружной ручке двери.

е) Подсоедините разъем электро­

привода замка двери.

ж) Закройте 4 отверстия заглушками.

5. Установите электродвигатель зад­

него стеклоочистителя, рычаг заднего

стеклоочистителя и кронштейн креп­

ления запасного колеса.

6. Установите крышку сервисного от­

верстия.
Примечание: проденьте тяги через

крышку сервисного отверстия.

7. Установите верхнюю и нижнюю части

внутренней обивки двери.

Ветровое стекло

Снятие

1. Снимите внутреннее зеркало задне­

го вида, лампу местного освещения,

солнцезащитные козырьки и крон­

штейны, дополнительные ручки и на­

кладки передних стоек в салоне.

2. Снимите капот, затем снимите два

колпачка, отверните две гайки и сни­

мите рычаги стеклоочистителя.

4. Снимите наружную панель с решет­

кой забора воздуха.

Ветровое стекло. 1 - окантовка стекла, 2 - ветровое стекло, 3 - накладка,

4 - стопор, 5 - солнцезащитный козырек, 6 - кронштейн, 7 - крышка внутрен­

него зеркала, 8 - внутреннее зеркало заднего вида, 9 - лампа местного осве­

щения, 10 - крышка лампы местного освещения, 11 -декоративная накладка

передней стойки, 12 - уплотнитель, 13 - рычаг стеклоочистителя, 14 - колпа­

чок, 15 - наружная панель с решеткой забора воздуха.

200

Кузов

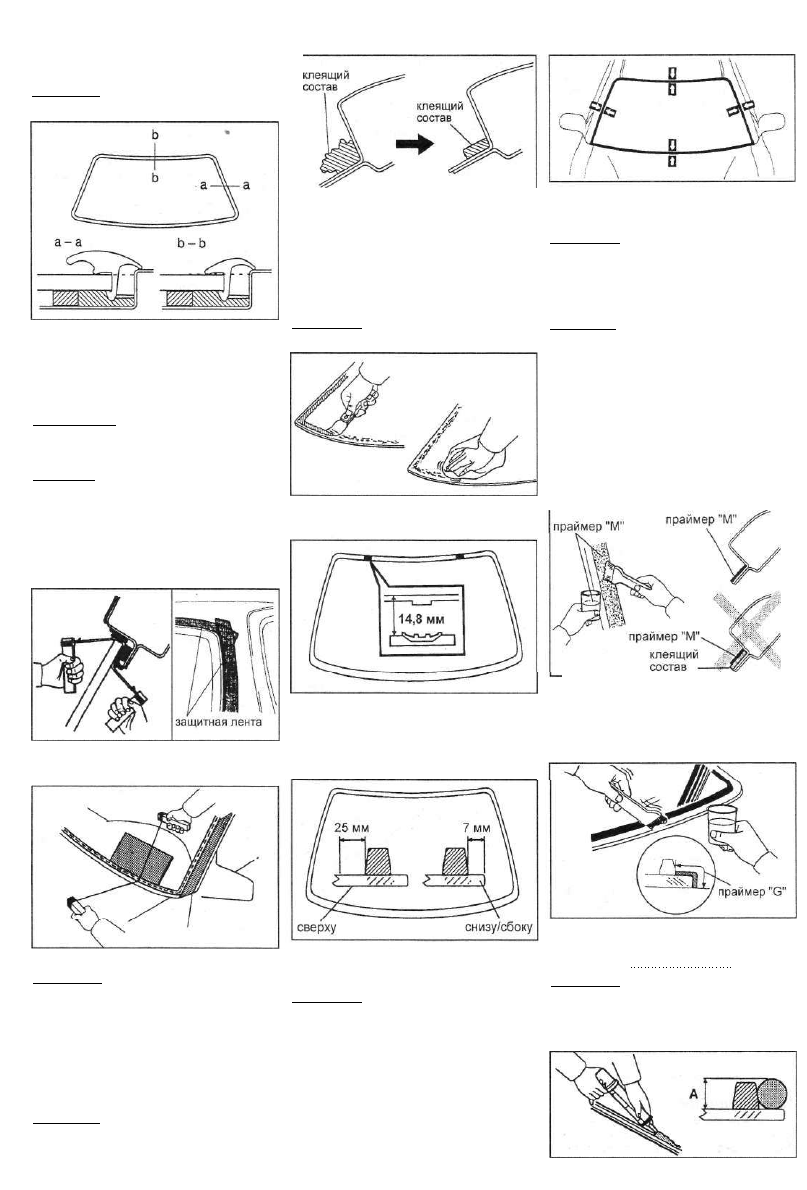

5. Ножом срежьте окантовку ветрового

стекла, как показано на рисунке.

Внимание: работайте осторожно,

чтобы не повредить стекло и кузов.

6. Снятие ветрового стекла.

а) Пропустите проволочную струну

изнутри наружу.

б) Привяжите концы струны к дере­

вянным ручкам или другим подхо­

дящим предметам.

Примечание: чтобы избежать повреж­

дения кузова, наклейте защитную

ленту на внешнюю поверхность кузо­

ва по периметру ветрового стекла.

Внимание: не повредите окраску или

внутреннюю отделку автомобиля в

процессе отделения уплотнителя

от стекла. Чтобы избежать повре­

ждения заш,итной прокладки при из­

влечении ветрового стекла, поло­

жите между проволокой и прокладкой

пластмассовый лист.

б) Очистите поверхность среза клея­

щего состава при помощи куска ткани,

смоченной в растворителе.

2. Подготовка стекла перед установкой.

а) При помощи скребка удалите со

стекла прилипшие куски клеящего

состава.

б) Очистите стекло растворителем.

Внимание: не дотрагивайтесь до по­

верхности стекла после очистки.

6. С помощью растворителя очистите

контактные площади стекла, отмечен­

ные черной краской, вдоль всей кромки.

Внимание: не дотрагивайтесь до

очищенной поверхности стекла.
7. Нанесение грунтовки (праймера).

а) Покройте контактную поверхность

кузова грунтовкой (праймером) "М",

нанеся ее щеткой.

Внимание:

- Время высыхания грунтовки (прай­

мера) не менее 3 минут.

- Не наносите грунтовку (праймер)

"М" на клеящий состав.

- Следите, чтобы на контактные

поверхности был нанесен достаточ­

ный, но не чрезмерный слой грунтов­

ки, т. к. грунтовки "М" и "G" служат

для улучшения приклеивания клея­

щего состава к стеклу или кузову.

- Открытую грунтовку (праймер)

нельзя использовать повторно.

3. Установите стопоры на стекпо, как

показано на рисунке.

в) Срежьте клеящий состав

нув струну вокруг стекла.

протя

. Установка накладки,

а) Приклейте двухстороннюю лип­

кую ленту вдоль всей кромки стекла,

немного отступив от края, как пока­

зано на рисунке.

б) При помощи щетки или шпателя

покройте ребро и контактную поверх­

ность стекла грунтовкой (праймером)

"G". Перед сушкой грунтовки (прайме­

ра) "G" смочите ее мокрой ветошью.

г) Извлеките стекло.

Внимание: при снятии стекла ос­

тавьте максимально возможное коли­

чество клеящего состава на кузове.

Установка

1. Подготовка контактной поверхности

кузова,

а) Удалите остатки окантовки и но­

жом срежьте все неровности клея­

щего состава на кузове.

Внимание: оставьте максимально

возможное количество клеящего со­

става на кузове.

б) Расположите накладку на липкой

ленте, кроме мест установки стопо­

ров.

Внимание: не дотрагивайтесь до

очищенной поверхности стекла.

5. Расположите стекпо на месте уста­

новки.

а) Расположите стекло в правиль­

ном положении.

б) Убедитесь в том, что контактные

поверхности кромок стекла абсолют­

но ровные и не касаются упоров.

в) Нанесите метки совмещения ку­

зова и стекла.

г) Снимите стекло.

8. Нанесите клеящий состав на стек­

ло, как показано на рисунке.

Высота "А" 8- 12 мм
Внимание: убедитесь в том, что ус­

тановка стекла будет закончена в

течение промежутка времени, указан­

ного на инструкции изготовителя

клеящего состава.

Кузов

201

9. Установка стекла,

а) Расположите стекпо согласно мет­

кам совмещения и осторожно вдави­

те его вдоль обода.

б) Нанесите шпателем клеящий со­

став на кромку стекла.

Примечание: придайте слою клеяще­

го состава форму, показанную на ри­

сунке.

12. Установите наружную панель с

решеткой забора воздуха.

13. Установите рычаги стеклоочисти­

теля, затем установите капот.

14. Установите дополнительные ручки

и накладки передних стоек в салоне,

солнцезащитные козырьки и крон­

штейны, лампу местного освещения и

внутреннее зеркало заднего вида.

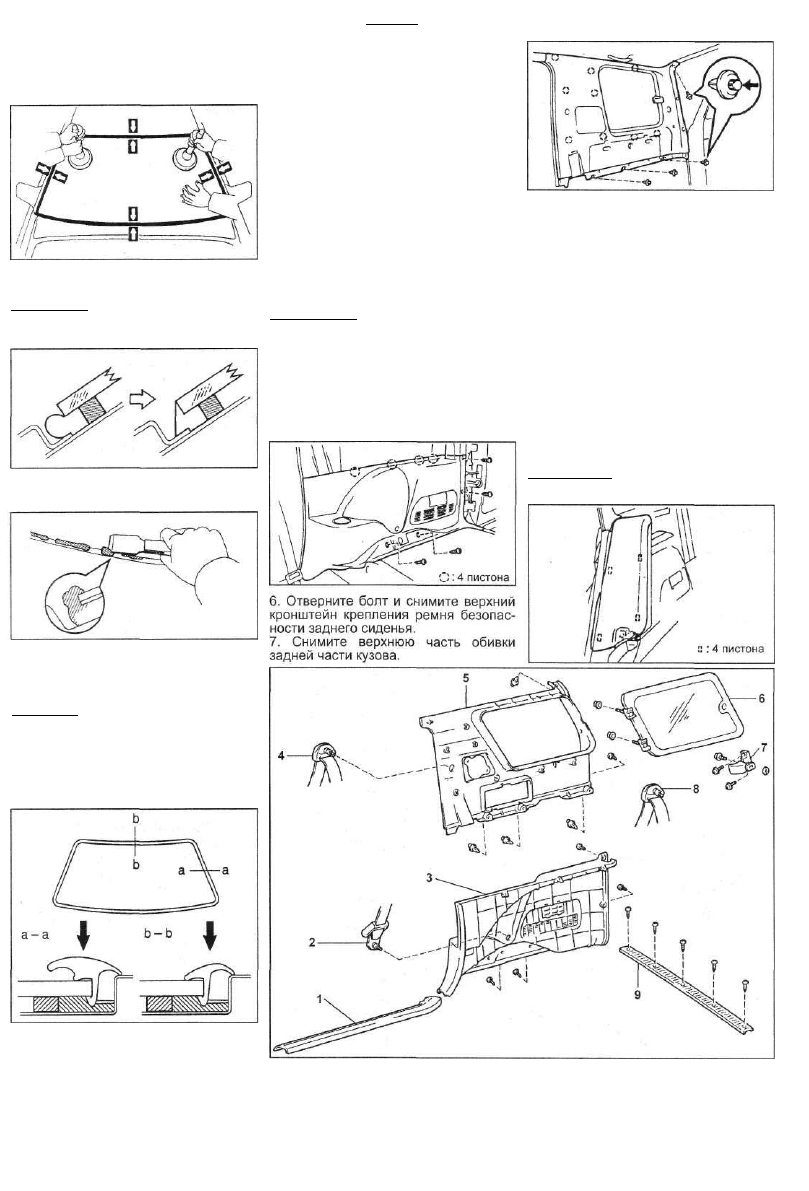

Стекло бокового окна

задней части кузова

(3-х дверные модели)

Снятие и установка

1. Снимите заднее сиденье.

2. С помощью отвертки снимите на­

кладку порога передней двери.

Примечание: обмотайте отвертку

защитной лентой.
3. Снимите накладку порога двери

задка.

4. Отверните болт и снимите верхний

кронштейн крепления ремня безопас­

ности переднего сиденья.

5. Снимите нижнюю часть обивки зад­

ней части кузова.

в) С помощью шпателя'удалите из­

быток кпеящего состава.

г) Прижмите стекло, чтобы оно дер­

жалось на клеящем составе. Закре­

пите стекло защитной лентой до за­

твердевания клеящего состава.

Внимание: не перемещайте автомо­

биль в течение промежутка времени,

указанного на инструкции изготови­

теля клеящего состава.

10. Поместите окантовку на ветровое

стекло и рукой вдавите ее для уста­

новки.

11. Проверка и устранение негерме­

тичности соединения.

а) По истечении времени отвержде­

ния, произведите проверку на гер­

метичность соединения.

б) Устраните неплотности соедине­

ния герметиком для автомобильных

стекол.

8. Снимите стекло бокового окна, за­

тем снимите уплотнитель стекла.

9. Снимите петли и замок бокового окна.

10. Установку производите в порядке,

обратном снятию.

Стекло бокового окна

задней части кузова

(5-ти дверные модели)

Снятие и установка

1. Снимите накладку порога передней

двери и двери задка.

2. Отверните болт и снимите верхний

кронштейн крепления ремня безопас­

ности заднего сиденья.

3. С помощью отвертки отожмите 4 пис­

тона и снимите декоративную накладку.

Примечание: обмотайте отвертку за­

щитной лентой перед использованием.

Стекло бокового окна задней части кузова (3-х дверные модели). 1 - наклад­

ка порога передней двери, 2 - нижний кронштейн крепления ремня безопас­

ности заднего сиденья, 3 - нижняя часть обивки, 4 - верхний кронштейн кре­

пления ремня безопасности переднего сиденья, 5 - верхняя часть обивки,

6 - стекло бокового окна, 7 - замок бокового окна, 8 - верхний кронштейн креп­

ления ремня безопасности заднего сиденья, 9 - накладка порога двери задка.
