Кузов

5,0 Нм

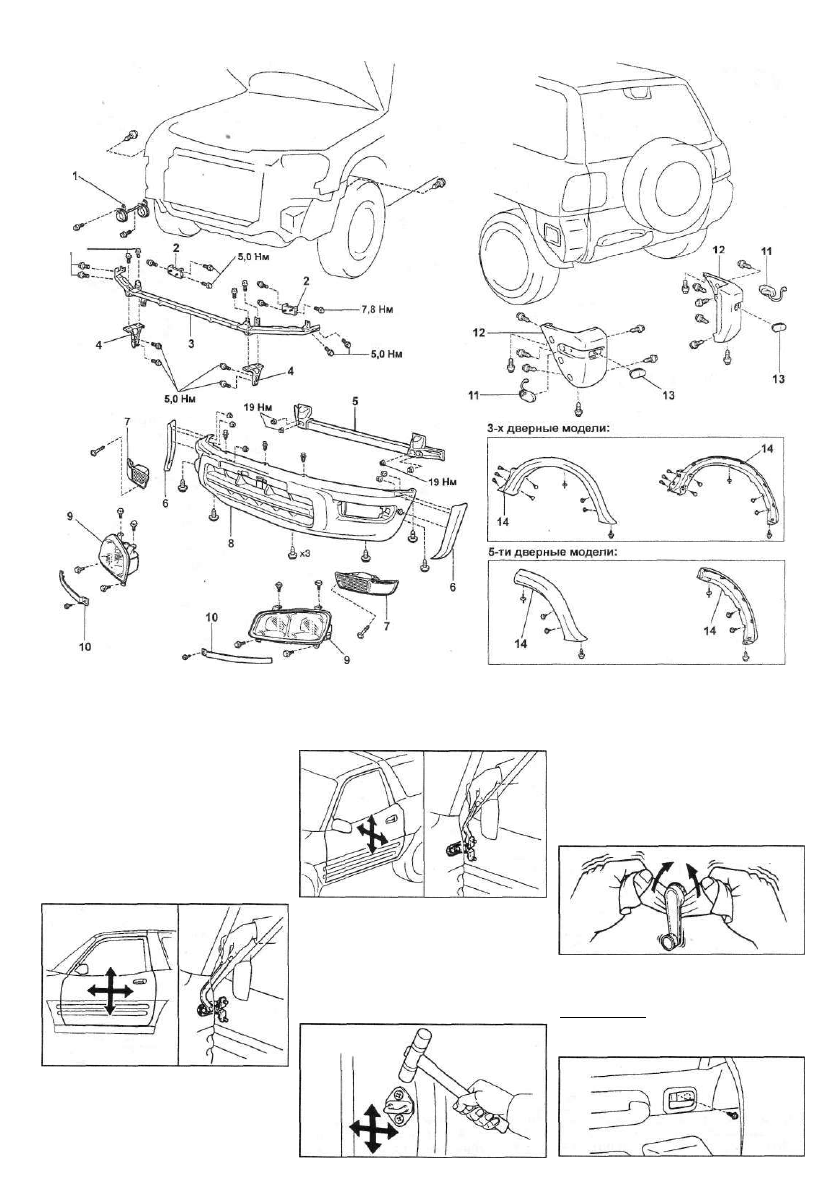

Передний бампер (модели выпуска с 1997). 1 -звуковой сигнал, 2 - боковой кронштейн бампера, 3 - верхний элемент

жесткости бампера, 4 - нижний кронштейн бампера, 5 - нижний элемент жесткости бампера, 6 - боковая накладка

бампера, 7 - указатель поворота, 8 - бампер, 9 - фара, 10 -декоративная накладка фары.

Задний бампер. 11 - задний габарит, 12 - боковая накладка бампера, 13 - световозвращающии элемент, 14 - деко­

ративная накладка заднего крыла.

Разборка двери

1. Для моделей с ручным приводом

стеклоподъемника: при помощи тряп­

ки снимите стопорное кольцо и удали­

те ручку стеклоподъемника вместе с

прокладкой.

Передняя дверь

Регулировка двери

1. Регулировка двери в продольном

(вперед/назад) и вертикальном на­

правлениях.

С помощью специнструмента ос­

лабьте болты крепления дверных

петель к кузову, затем отрегули­

руйте дверь.

. Регулировка скобы замка двери.

а) Убедитесь, что навеска двери и

рычаги замка двери отрегулированы

правильно.

б) Слегка ослабьте винты крепления

скобы, ударами пластикового молот­

ка отрегулируйте положение скобы.

в) Затяните винты крепления скобы.

2. Регулировка двери в поперечном

(влево/вправо) и вертикальном на­

правлениях.

Ослабьте болты крепления дверных

петель к двери и отрегулируйте

дверь.

2. Отверните винт и, с помощью отверт­

ки извлеките декоративную накладку

внутренней ручки открытия двери.

Примечание: обмотайте отвертку

защитной лентой перед использова­

нием.

Кузов

195

3. Снимите внутреннюю крышку зер­

кала заднего вида.

4. Для моделей с электроприводом

стеклоподъемников: снимите выключа­

тель управления стеклоподъемником.

5. Снятие внутренней обивки двери.

Примечание: обмотайте отвертку

защитной лентой перед использова­

нием.

а) Для 3-х дверных моделей: отвер­

ните 5 винтов и, с помощью отвертки

извлеките 11 пистонов.

б) Для 5-ти дверных моделей: отвер­

ните 4 винта и, с помощью отвертки

извлеките 9 пистонов.

в) Снимите обивку двери.

г) Отверните два винта и снимите

внутреннюю ручку закрытия двери.

6. Снятие внутренней ручки открытия

двери,

а) Для моделей выпуска до 1997: от­

соедините две тяги от внутренней

ручки открытия двери.

Модели выпуска до 1997

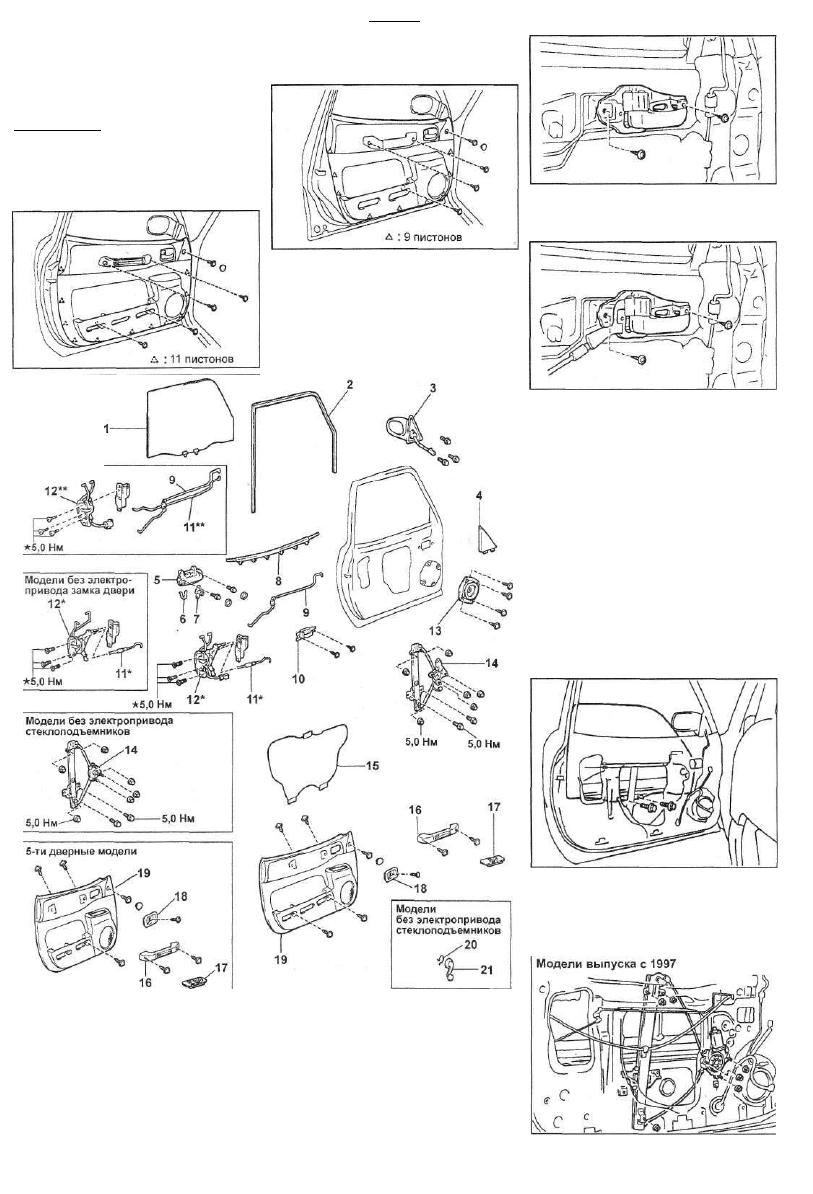

Передняя дверь. 1 - стекло двери, 2 - направляющая стекла двери, 3 - зер­

кало заднего вида, 4 - внутренняя крышка зеркала, 5 - наружная ручка от­

крытия двери, 6 - стопорное кольцо, 7 - цилиндр замка двери, 8 - нижний

наружный уплотнитель стекла, 9 - тяга закрытия двери, 10 - внутренняя

ручка открытия двери, 11* - трос открытия двери, 11** - тяга открытия две­

ри, 12 - замок двери, 13 - динамик, 14 - механизм стеклоподъемника,

15 - крышка сервисного отверстия, 16 - внутренняя ручка закрытия двери,

17 - главный выключатель стеклоподъемников, 18 -декоративная накладка

внутренней ручки, 19 - внутренняя обивка двери, 20 - стопорное кольцо,

21 - ручка привода стеклоподъемника.

б) Для моделей выпуска с 1997: отсо­

едините тягу и трос управления от

внутренней ручки открытия двери.

в) Отверните два винта и снимите

внутреннюю ручку открытия двери.

7. Снимите крышку сервисного отвер­

стия.

8. Для моделей с электроприводом ре­

гулировки зеркал заднего вида: отсо­

едините разъем от электропривода зер­

кала заднего вида, отверните три вин­

та и снимите зеркало.

9. Снимите направляющую стекла две­

ри, нижний наружный уплотнитель

стекла, водозащитный уплотнитель

двери и динамик.

10. Снятие стекла двери.

а) Поднимайте стекло до тех пор,

пака болты крепления стекла не по­

кажутся в сервисном отверстии.

б) Отверните два болта крепления

стекпа и извлеките стекло вверх из

двери.

11. Снятие механизма стеклоподъемни­

ка,

а) Для моделей выпуска с 1997: отсо­

едините трос управления замком от

направляющей стеклоподъемника.

196

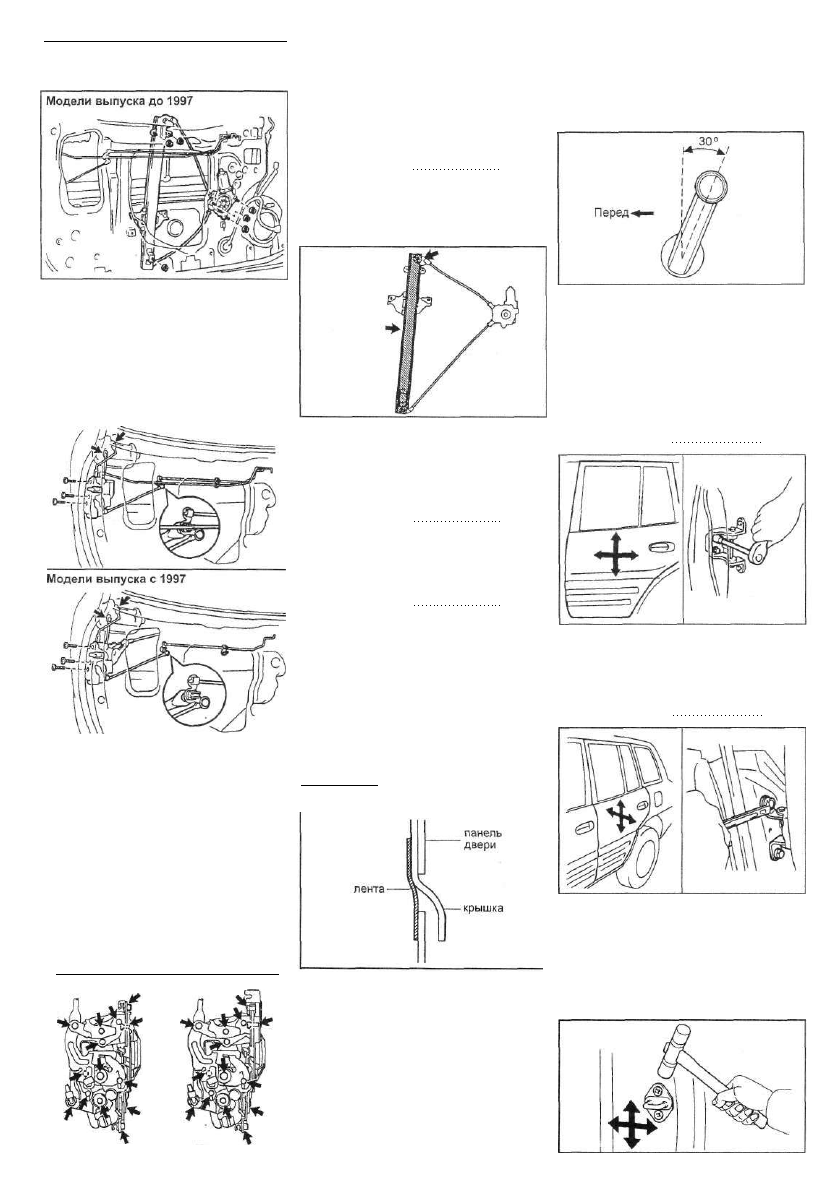

б) Отверните 6 гаек крепления ме­

ханизма стеклоподъемника.

Кузов

б) Для моделей с электроприводом

замка двери: подсоедините разъем.

в) Нанесите герметик на винты кре­

пления замка двери.

Герметик: THREE BOND 1324 или эк­

вивалентный.

г) Затяните винты крепления замка.

Момент затяжки 5,0 Н-м

д) Подсоедините две тяги к замку.

4. Установка механизма стеклоподъем­

ника,

а) Нанесите консистентную смазку в

места, показанные на рисунке.

в) Отсоедините разъем электропри­

вода механизма стеклоподъемника.

г) Извлеките механизм стеклоподъ­

емника через сервисное отверстие.

12. Снятие замка двери.

а) Снимите зажим крепления тяг.

б) Отсоедините тяги от замка двери.

в) Отверните три винта крепления.

Модели выпуска до 1997

г) Для моделей с электроприводом

замка двери: отсоедините разъем.

г) Извлеките замок через сервисное

отверстие.

13. Снимите наружную ручку двери.

14. Снимите стопорное кольцо и извле­

ките цилиндр замка двери из наружной

ручки двери.

Сборка двери

1. Установите цилиндр замка двери

вместе со стопорным кольцом в наруж­

ную ручку двери.

2. Установите наружную ручку двери.

3. Установка замка двери.

а) Нанесите консистентную смазку

на поверхности трения, см. рисунок

Модели до 1997

Модели с 1997

б) Установите механизм стеклоподъ­

емника через сервисное отверстие.

в) Подсоедините разъем электропри­

вода механизма стеклоподъемника.

г) Закрепите механизм стеклоподъ­

емника 6 гайками.

Момент затяжки 5,0 Н-м

д) Для моделей выпуска с 1997: под­

соедините трос управления замком к

направляющей стеклоподъемника.

5. Установите стекло двери и закрепите

его двумя болтами.
Момент затяжки 5,0 Н-м

6. Установите динамик, водозащитный

уплотнитель двери, нижний наружный

уплотнитель стекла и направляющую

стекла двери.

7. Для моделей с электроприводом ре­

гулировки зеркал заднего вида: устано­

вите зеркало заднего вида, закрепите

его тремя винтами и подсоедините

разъем к электроприводу зеркала.

8. Установите крышку сервисного от­

верстия. Заклейте прорезь в панели

двери хлопчатобумажной лентой.

Примечание: проденьте тяги через

крышку сервисного отверстия.

9. Установите внутреннюю ручку откры­

тия двери, закрепите ее двумя винтами

и подсоедините тяги управления зам­

ком двери.

10. Установите внутреннюю обивку две­

ри, закрепите ее винтами и пистонами.

11. Установите внутреннюю крышку зер­

кала заднего вида.

12. Установите декоративную накладку

внутренней ручки открытия двери.

13. Для моделей с электроприводом

стеклоподъемников: установите выкпю-

чатель управления стеклоподъемником.

14. Для моделей с ручным приводом-

стеклоподъемника: при полностью за­

крытом стекле, установите прокладку и

ручку стеклоподъемника со стопорным

кольцом, как показано на рисунке.

Задняя дверь

Регулировка двери

1. Регулировка двери в продольном и ;

вертикальном направлениях. '

Ослабьте болты крепления дверных]

петель к кузову и отрегулируйте^

дверь. 'i

Момент затяжки 23 Н-м \

2. Регулировка двери в поперечном и

вертикальном направлениях.

Ослабьте болты крепления дверных:

петель к двери и отрегулируйте

дверь.

Момент затяжки 26 Н-м

. Регулировка скобы замка двери.

а) Убедитесь, что навеска двери и

рычаги замка правильно отрегули­

рованы.

б) Слегка ослабьте винты крепления,

ударами молотка отрегулируйте по­

ложение скобы, затем снова затяните

винты крепления.

Кузов

197

Разборка двери

1. Для моделей с ручным приводом

стеклоподъемника: снимите ручку при­

вода стеклоподъемника.

2. Отверните винт и, с помощью отверт­

ки извлеките декоративную накладку

внутренней ручки открытия двери.

Примечание: обмотайте отвертку

заи^итной лентой перед использова­

нием.

гайку крепления механизма стек­

лоподъемника.

. Снятие внутренней обивки двери.

а) Отверните два винта крепления

внутренней ручки закрытия двери.

б) С помощью отвертки извлеките 7

пистонов и снимите обивку двери.

4. Отсоедините разъем и снимите вы­

ключатель привода стеклоподъемника.

5. Отверните два винта и снимите

внутреннюю ручку закрытия двери.

6. Отверните два болта, отсоедините

тяги управления замком и снимите

внутреннюю ручку открытия двери.

7. Извлеките две втулки и снимите

крышку сервисного отверстия.

8. Удалите фиксаторы и снимите ниж­

ний наружный уплотнитель стекла.

9. Снимите направляющую стекла две­

ри, разделительную планку, уплотни­

тель неподвижного стекла и неподвиж­

ное стекло.

10. Снятие механизма стеклоподъем­

ника и стекла двери.

а) Для моделей с электроприводом

стеклоподъемников: отсоедините

разъем, отверните три болта и

б) Отсоедините тяги управления зам­

ком от наружной ручки двери.

в) Отверните три винта крепления и

снимите замок.

12. Отверните два болта и снимите

наружную ручку двери.

Сборка двери

1'. Установите наружную ручку двери и

закрепите ее двумя болтами.

2. Установка замка двери,

а) Нанесите консистентную смазку

на поверхности трения, см. рисунок.

б) Для моделей с ручным приводом

стеклоподъемников: отверните три

болта крепления механизма стекло­

подъемника.

в) Отверните две гайки крепления

обоймы стекла к кронштейну рыча­

га стеклоподъемника и извлеките

стекло.

г) Извлеките механизм стекпоподъ-

емника через сервисное отверстие.

11. Снятие замка двери,

а) Отсоедините разъем электропри­

вода замка двери.

Модели без электро­

привода замка

Модели с электро­

приводом замка

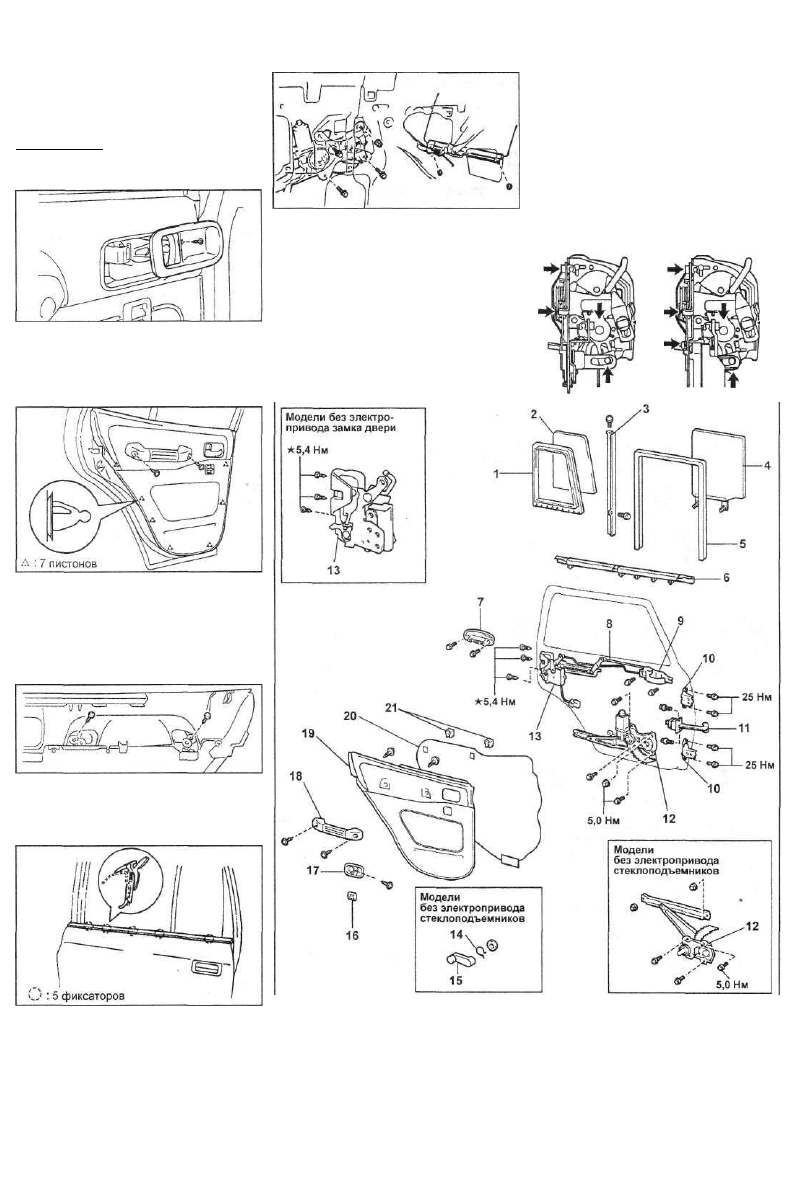

Задняя дверь. 1 - уплотнитель неподвижного стекла, 2 - неподвижное стекло

двери, 3 - разделительная планка, 4 - подвижное стекло двери, 5 - направ­

ляющая стекла, 6 - нижний наружный уплотнитель стекла, 7 - наружная ручка

двери, 8 - тяги управления замком двери, 9 - внутренняя ручка открытия

двери, 10 - петля двери, 11 - ограничитель ходи двери, 12 - механизм стекло­

подъемника, 13 - дверной замок в сборе, 14 - стопорное кольцо, 15 - ручка

привода стеклоподъемника, 16 - выключатель привода стеклоподъемника,

17 -декоративная накладка внутренней ручки открытия двери, 18 - внутрен­

няя ручка закрытия двери, 19 - внутренняя обивка двери, 20 - крышка сер­

висного отверстия, 21 - втулки под винты.
