Рено Логан (2004+). Снятие и установка поворотного кулака

Вам потребуются: два ключа «на 18», тор­цовая головка «на 30», TORX ТЗО и Т40, воро­ток, ключ для болтов колес.





1.    Затормозите автомобиль стояночным тормозом и установите противооткатные упо­ры («башмаки») под задние колеса. Ослабьте затяжку гайки ступицы и колесных болтов. Приподнимите домкратом переднюю часть автомобиля и установите ее на опоры. Сни­мите колесо.

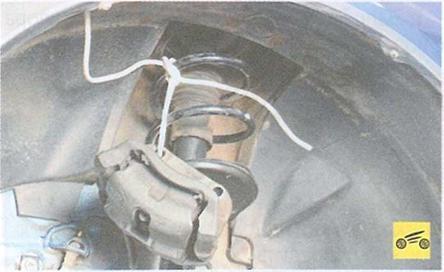

2.    Снимите суппорт тормозного механизма переднего колеса в сборе (см. «Замена суп­порта тормозного механизма переднего ко­леса», с. 156), не отсоединяя тормозной шланг, и закрепите его проволокой, не допу­ская скручивания или натяжения шланга.

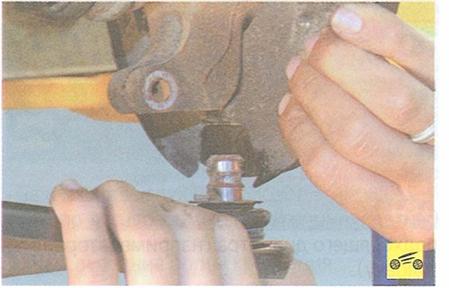

3.    Отверните гайку и извлеките палец шаро­вого шарнира наконечника рулевой тяги из бобышки поворотного кулака (см. «Замена на­ружного наконечника рулевой тяги», с. 143).

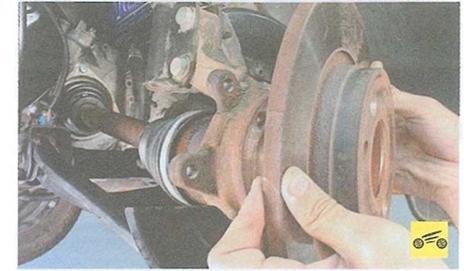

4.    Снимите тормозной диск (см. «Замена тормозного диска», с. 156).





5.    Выверните три болта крепления тормоз­ного щита к поворотному кулаку...

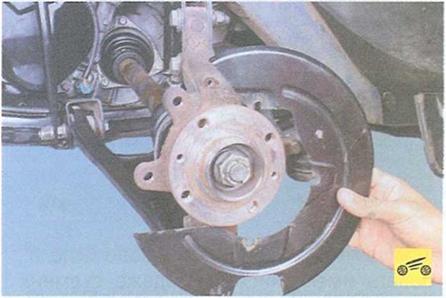

6.   ...и снимите его.

7.   Отверните гайку ступицы.





8.   Отверните гайки болтов крепления по­воротного кулака к амортизаторной стойке и извлеките болты.





9.       Выведите палец шаровой опоры из по­воротного кулака (см. «Замена рычага перед­ней подвески», с. 133).





10.  Снимите поворотный кулак с хвостови­ка ШРУСа.

11.  Установите детали в порядке, обратном снятию. Болты и гайки затяните моментом, указанным в приложении 1.
