Рено Логан (2004+). Ремонт шарниров равных угловых скоростей

Ремонт шарниров равных угловых скоростей заключается в замене их деталей и чехлов.

Немедленно заменяйте чехлы шарниров при первых признаках их повреждения (даже при точечных проколах, которые диагностируют по выступанию смазки на поверхности чехла). Во многих случаях даже промывка шарнира и замена в нем смазки позволит избежать замены доро­гостоящего узла.

Отремонтировать заменой деталей можно только внутренние шарниры. При выходе из строя наружных шарниров придется заме­нять их полностью вместе с валом привода, так как вал изготовлен за одно целое с обой­мой шарнира. В эксплуатации у наружных шарниров можно заменять (с заменой смаз­ки) только чехлы.

Для ремонта шарниров вам потребуются: съемник для снятия стопорных колец или круглогубцы с тонкими губками, отогнутыми под углом 90°, пассатижи с тонкими губками, бокорезы или ножовка по металлу для снятия хомутов крепления чехлов, бородок, моло­ток, отвертка с плоским лезвием.

Для ремонта внутреннего шарнира при­вода левого переднего колеса выполните следующее.

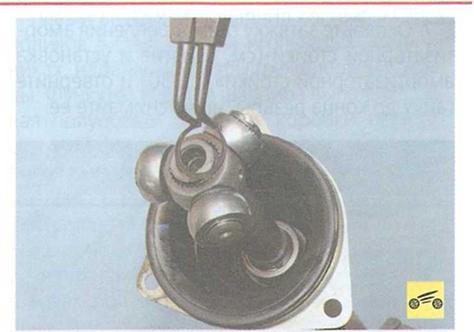

1.      Снимите стопорное кольцо ступицы шар­нира, разжав его съемником стопорных ко­лец или круглогубцами и выведя кольцо из проточки вала.

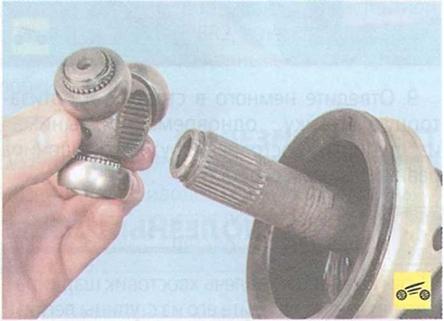

2.      Сдвиньте по шлицам вала ступицу с роликами...





Пометьте положение ступицы относи­тельно вала и при обратной сборке ус­тановите ее согласно меткам. Если ус­танавливаете новую ступицу, сориен­тируйте ее в соответствии с метками на старой ступице.

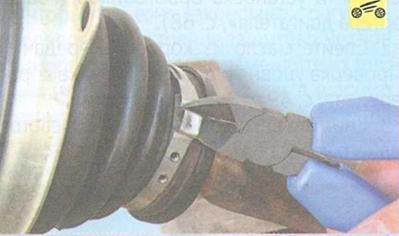

4.      Снимите пассатижами хомут крепления чехла...





Хомут крепления чехла можно (и значи­тельно легче) снять, перекусив его бокоре- зами, так как в состав ремкомплекта шар­нира обязательно входит и новый хомут.

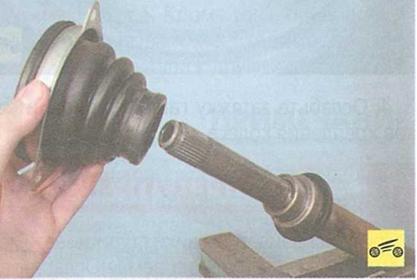

5.      ...и снимите с вала привода чехол вместе с его держателем.

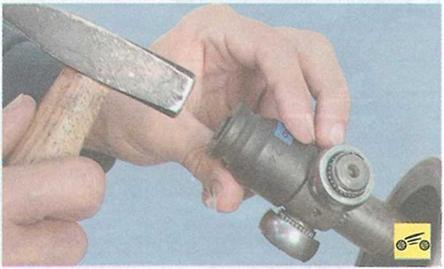

6.      При необходимости замены сальника (в случае течи масла из коробки передач) сбейте с вала ударами молотка через боро­док узел подшипника чехла вместе с сальни­ком и грязеотражателем.

7.      С помощью подходящей оправки (ее можно изготовить из трубы) напрессуйте новый узел подшипника на вал, выдержав размер (118±0,2) мм между торцами вала и подшипника.

При напрессовке узла подшипника дейст­вуйте аккуратно. Для того чтобы не повре­дить подшипник и сальник, напрессовы­вайте узел подшипника на вал на прессе, а не ударами молотка.

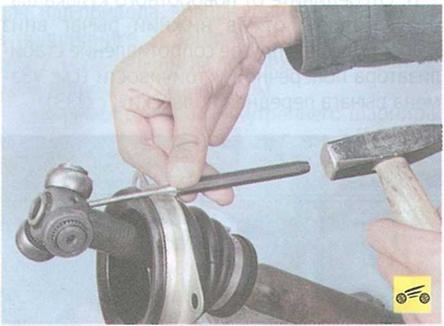

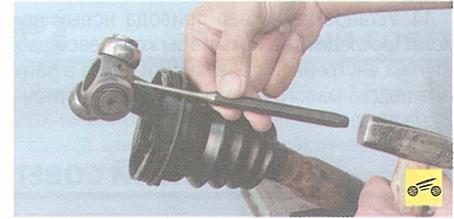

8.    Установите на вал чехол, закрепите его хомутом, напрессуйте на шлицы вала ступицу шарнира в сборе с роликами (в качестве оп­равки можно использовать подходящую го­ловку из набора инструмента), совместив на­несенные при разборке метки, и установите стопорное кольцо (см. п. 1).

Для ремонта внутреннего шарнира при­вода правого переднего колеса выполните следующее.

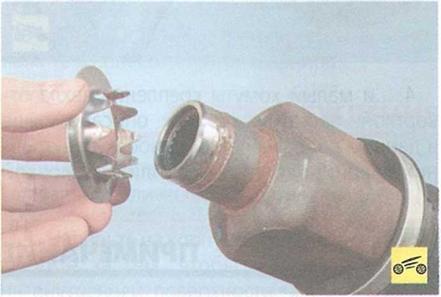

1.    Снимите с хвостовика корпуса шарнира грязеотражательную шайбу.

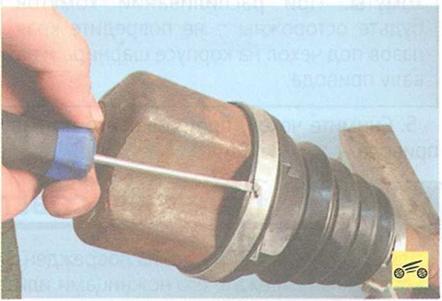

2.    Снимите большой хомут крепления чех­ла, отогнув его усик отверткой...





3.    ...и захватив хомут пассатижами с тонки­ми губками.



4.               Аналогично снимите малый хомут креп­ления чехла.

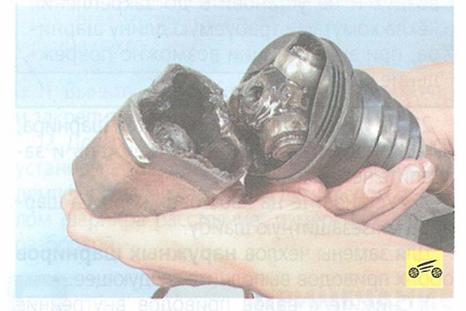

5. Снимите корпус шарнира.

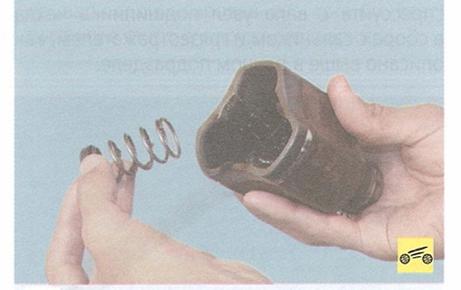

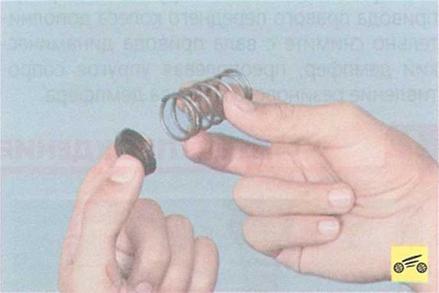

б.     Извлеките из корпуса распорную пружину...







8.     Снимите стопорное кольцо ступицы шарнира, разжав его съемником стопорных колец или круглогубцами и выведя кольцо из проточки вала.

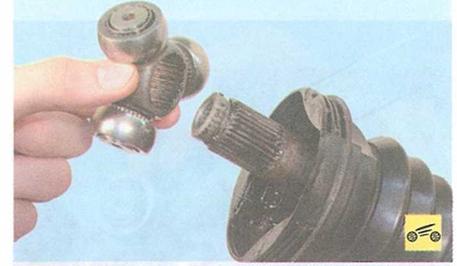

9.     Сдвиньте по шлицам вала ступицу с роликами...





Пометьте положение ступицы относитель­но вала и при обратной сборке установите ее согласно меткам. Если устанавливаете новую ступицу, сориентируйте ее в соот­ветствии с метками на старой ступице.





12.   Если шарнир разбирали только для за­мены чехла, удалите из него старую смазку,

промыв керосином или бензином внутрен­нюю полость корпуса шарнира...

13.   ...и ступицу. Просушите детали сжатым воздухом.

14.   Установите на вал привода новый че­хол. Проследите за тем, чтобы кольцевой вы­ступ на внутренней поверхности чехла в рай­оне пояска малого диаметра попал в проточ­ку на валу.





15.   Напрессуйте на шлицы вала ступицу шарнира в сборе с роликами (в качестве оп­равки можно использовать подходящую го­ловку из набора инструмента), совместив на­несенные при разборке метки, и установите стопорное кольцо (см. п. 8).

16.   Заложите в чехол половину необходи­мого количества смазки MOBIL CVJ 825 BLACK STAR, общее количество смазки со­ставляет (124+10) г. Остальную смазку равно­мерно заложите в полость корпуса шарнира

17.   Установите в полость корпуса шарнира распорную пружину и упорную шайбу (см. пп. 6 и 7).

18.   Установите корпус шарнира на ролики трехшиповой ступицы и наденьте на корпус чехол шарнира. Проследите за тем, что­бы кольцевой выступ на внутренней поверх­ности чехла в районе пояска большого диа­метра попал в проточку на корпусе шарнира.

19.   Удалите из чехла лишний воздух, для чего приподнимите большую кромку чехла и вставьте под нее круглый стержень, напри­мер бородок.

20.   Не вынимая из-под кромки чехла стер­жень, переместите части шарнира так, чтобы между торцами малого пояска чехла и хвос­товика корпуса шарнира установилось рас­стояние 190 мм.

Если не удалить из-под чехла лишний воздух и не установить до закрепления чехла хомутами требуемую длину шарни­ра, при эксплуатации возможно повреж­дение чехла.

21.    Не изменяя положения частей шарнира, выньте из-под кромки чехла стержень и за­крепите чехол хомутами.

22.    Установите на хвостовик корпуса шар­нира грязезащитную шайбу.

Для замены чехлов наружных шарниров обоих приводов выполните следующее.

1.    Снимите с валов приводов внутренние шарниры и их чехлы. Помимо этого при заме­не чехла привода левого переднего колеса спрессуйте с вала узел подшипника чехла в сборе с сальником и грязеотражателем, как описано выше в данном подразделе.

2.         При замене чехла наружного шарнира привода правого переднего колеса дополни­тельно снимите с вала привода динамичес­кий демпфер, преодолевая упругое сопро­тивление резинового массива демпфера.





Перед снятием динамического демпфера измерьте и запомните расстояние между торцами демпфера и чехла шарнира, что­бы при обратной сборке установить дем­пфер в прежнее положение.

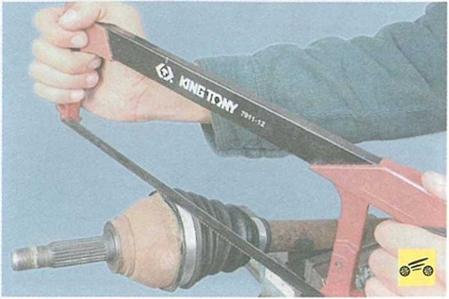

4.       ...и малый хомуты крепления чехла от­верткой, пассатижами (как описано выше в данном подразделе для разборки внутрен­них шарниров) или распилив ножовкой по металлу.

Повреждение хомутов при снятии чехла допустимо, так как в состав ремкомплек- та шарнира обязательно входят и новые хомуты. При распиливании хомутов будьте осторожны - не повредите края пазов под чехол на корпусе шарнира и на валу привода.

5.       Снимите чехол, протягивая его по валу привода.





6.   Удалите из шарнира старую смазку, про­мыв его полость бензином или керосином, и просушите шарнир сжатым воздухом.

7.   Установите на вал привода новый чехол. Проследите за тем, чтобы кольцевой выступ на внутренней поверхности чехла в районе пояска малого диаметра попал в проточку на валу.

Для облегчения протягивания чехла по валу привода и предупреждения загрязнения полости шарнира тщательно очистите вал от грязи и ржавчины мелкозернистой шкур­кой и смажьте тонким слоем смазки, пред­назначенной для заполнения шарнира.

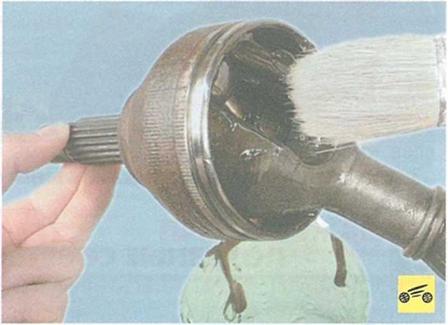

8.           Заложите в чехол половину необходимо­го количества смазки MOBIL CVJ 825 BLACK STAR, общее количество смазки составляет (294+10) г. Остальную смазку равномерно за­ложите в полость корпуса шарнира.

9.           Наденьте на корпус чехол шарнира. Про­следите за тем, чтобы кольцевой выступ на внутренней поверхности чехла в районе пояска большого диаметра попал в проточку на корпусе шарнира.

10.                 Удалите из чехла лишний воздух, для чего приподнимите большую кромку чехла и вставьте под нее круглый стержень, напри­мер бородок.

11.    Выньте из-под кромки чехла стержень и закрепите чехол хомутами.

12.                 Для привода правого переднего колеса установите на вал привода динамический демпфер, выдержав между демпфером и чех­лом шарнира расстояние, измеренное перед разборкой.

13.      Установите на вал привода все детали внутреннего шарнира и его чехол, как описа­но выше в данном подразделе.
