Рено Логан (2004+). Снятие и установка армотизаторной стойки

Вам потребуются: ключи «на 13», «на 17», «на 18», «на 21», ключ-шестигранник «на б», ключ для болтов колес.

1.   Затормозите автомобиль стояночным тормозом и установите противооткатные упо­ры («башмаки») под задние колеса.

2.   Ослабьте затяжку болтов крепления колеса.

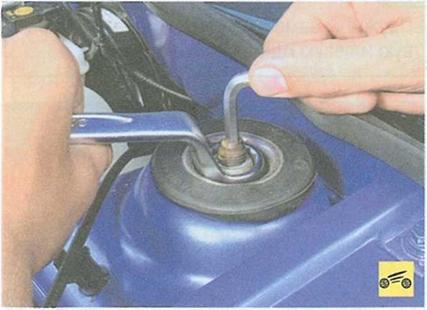

4.   Удерживая одним ключом шток аморти­затора от проворачивания, вторым ключом

ослабьте затяжку гайки верхнего крепления амортизаторной стойки.

5.    Приподнимите переднюю часть автомо­биля и установите на надежные опоры.

6.    Снимите колесо.





7.    Отверните гайки болтов крепления поворотного кулака к амортизаторной стойке.

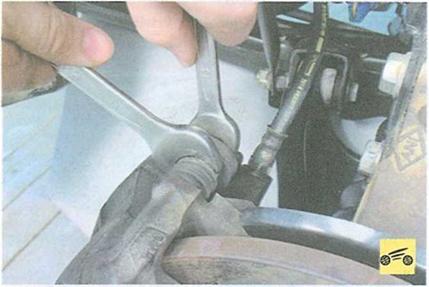

8.     Выверните верхний болт крепления верхнего направляющего пальца тормозного механизма, удерживая направляющий палец от проворачивания.

9.    Немного отведите суппорт вперед и из­влеките нижний болт крепления поворотного кулака к амортизаторной стойке.

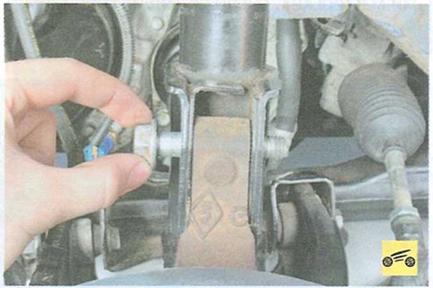

10.                     Извлеките верхний болт крепления по­воротного кулака к амортизаторной стойке...





11.                     ...и подвяжите проволокой поворотный кулак к элементам кузова.





12.   Отверните гайку верхнего крепления амортизаторной стойки и снимите упорную шайбу.





13.   Снимите амортизаторную стойку в сборе.

14.   Установите детали в порядке, обратном снятию. Гайку верхнего крепления стойки за­тягивайте на автомобиле, стоящем на земле, моментом 44 Н-м (4,4 кгс-м). Момент затяж­ки болтов крепления поворотного кулака к стойке 105 Н-м (10,5 кгс-м).

После замены амортизаторной стойки пе­редней подвески или ее деталей проверь­те и при необходимости отрегулируйте уг­лы установки колес (см. «Проверка и регу­лировка углов установки колес», с. 141), особенно если были установлены новые детали. Для этого воспользуйтесь услуга­ми мастерских, располагающих специаль­ным оборудованием.
