Renault Duster. Снятие головного устройства системы звуковоспроизведения

Работу проводим для замены головного устройства, при снятии пульта дистанционного управления аудиосистемой и при снятии панели приборов.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем облицовку консоли панели приборов и накладку консоли панели приборов, отводим накладку в сторону, не отсоединяя колодки проводов от выключателей, установленных в накладке (см. Снятие выключателей, регулятора, прикуривателя и блока сигнализаторов).

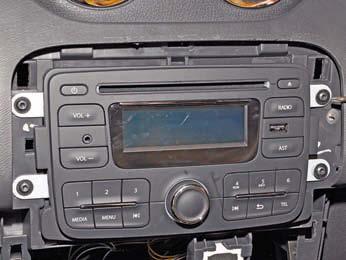

Ключом Torx Т-20 отворачиваем четыре самореза крепления головного устройства.
Выводим головное устройство из панели приборов.

Нажав на фиксатор колодки антенны, отсоединяем колодку от разъема головного устройства.

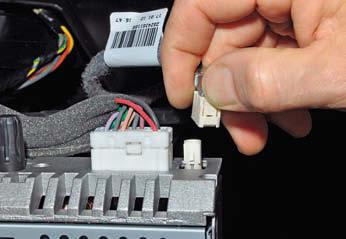

Нажав на фиксатор колодки проводов, отсоединяем 12-контактную колодку белого цвета от разъема головного устройства.

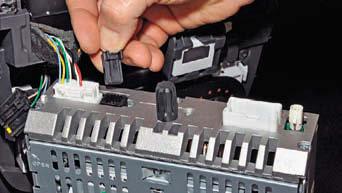

Нажав на фиксатор колодки проводов, отсоединяем колодку черного цвета (колодка пульта дистанционного управления аудиосистемой) от разъема головного устройства.

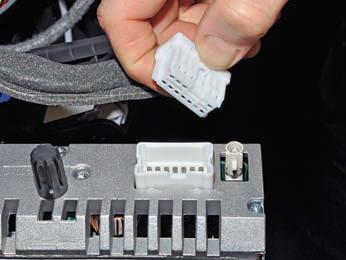

Нажав на фиксатор колодки проводов, отсоединяем 24-контактную колодку белого цвета от разъема головного устройства, и снимаем головное устройство.
Устанавливаем головное устройство системы звуковоспроизведения в обратной последовательности.
При установке…

…штифт головного устройства с надетой на него резиновой втулкой…

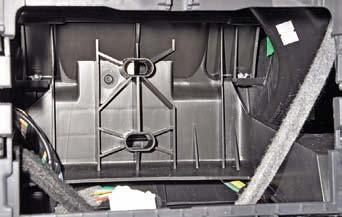

…должен войти в отверстие панели приборов.
